F16C 33/72 — ущільнення

Номер патенту: 118643

Опубліковано: 28.08.2017

Автори: Калініченко Сергій Володимирович, Ван Сюйфень, Буря Олександр Іванович

МПК: F16C 33/74, F16C 33/72

Мітки: кочення, підшипник

Формула / Реферат:

Підшипник кочення, що містить внутрішнє та зовнішнє кільця, тіла кочення, сепаратор та ущільнення між зовнішнім та внутрішнім кільцями виготовлене з полімерного композиційного матеріалу на основі політетрафторетилену (ПТФЕ) та графіту, який відрізняється тим, що полімерне композиційне ущільнення додатково містить органічне волокно із полісульфонаміду довжиною 0,5-3,0 мм при наступному співвідношенні компонентів, мас. %: ...

Номер патенту: 104606

Опубліковано: 10.02.2016

Автори: Тараник Зоя Сергіївна, Семикін Сергій Іванович, Сімсон Едуард Альфредович

МПК: F16C 33/74, F16C 33/72, F16C 33/76 ...

Мітки: ущільнювальний, підшипника, пристрій

Формула / Реферат:

1. Ущільнювальний пристрій для підшипника, що містить нерухоме внутрішнє ущільнення, яке складається з ущільнювальної шайби, що має еластичну ущільнювальну губку з ущільнювальними кромками, та рухому зовнішню захисну шайбу, який відрізняється тим, що ущільнювальна шайба має ступінчастий профіль, утворений однією аксіально спрямованою частиною та двома радіально спрямованими частинами, еластична ущільнювальна губка має п'ять кромок, захисна...

Номер патенту: 102419

Опубліковано: 26.10.2015

Автори: Федорченко Володимир Олександрович, Сімсон Едуард Альфредович, Семикін Сергій Іванович

МПК: F16C 33/72, F16C 33/80, F16C 19/00 ...

Мітки: ущільнювальним, вузлом, підшипник, маточини

Формула / Реферат:

1. Підшипник маточини з ущільнювальним вузлом, що містить зовнішнє кільце та два внутрішніх кільця, встановлених в сепаратор тіл кочення, ущільнювального вузла, що містить захисну шайбу та багатокромкове ущільнення, виконане у вигляді шайби, що містить губку з пружного еластичного матеріалу з ущільнювальними кромками, дві нижні кромки якої встановлені з можливістю контакту із нижньою горизонтальною частиною захисної шайби, середня кромка...

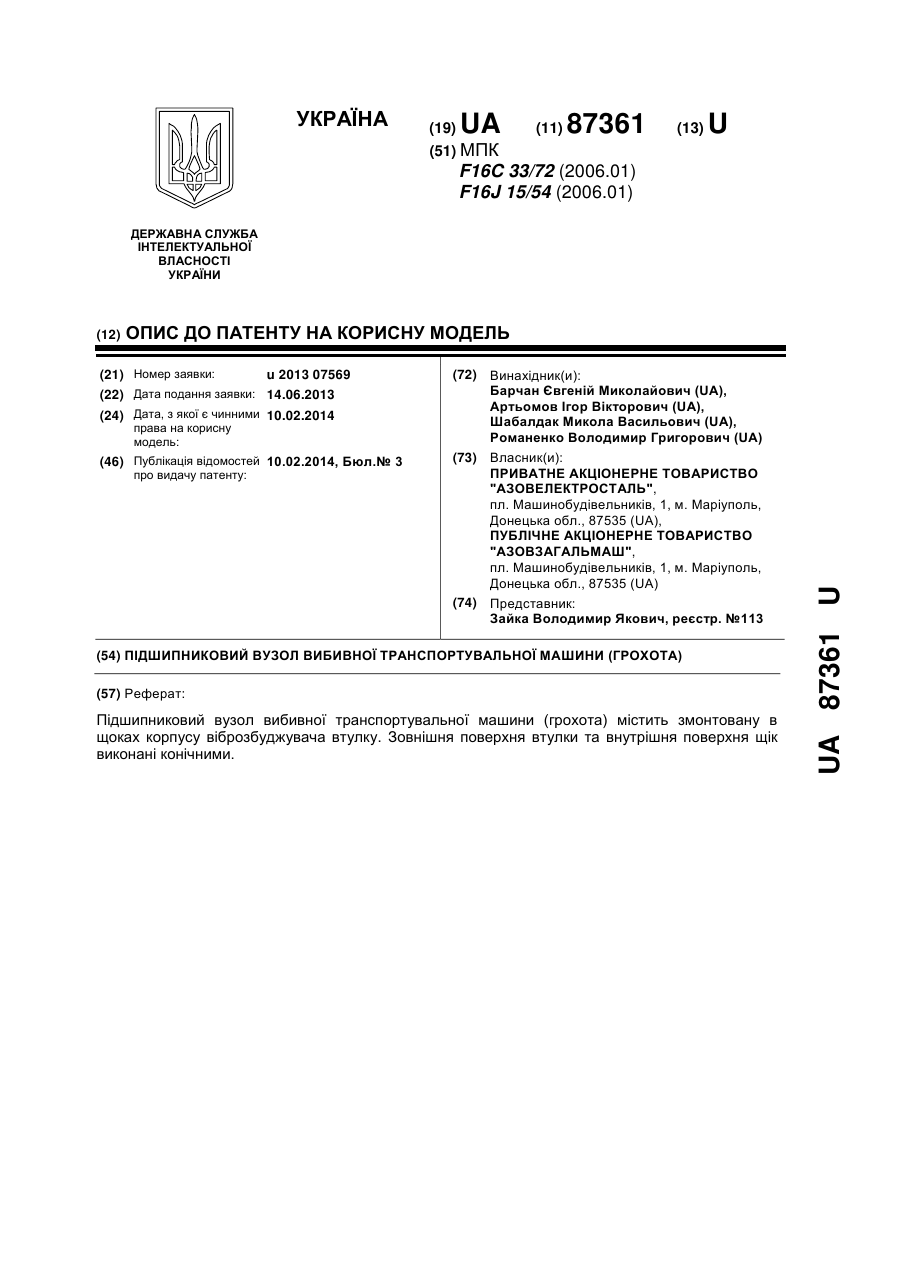

Номер патенту: 87361

Опубліковано: 10.02.2014

Автори: Артьомов Ігор Вікторович, Шабалдак Микола Васильович, Романенко Володимир Григорович, Барчан Євгеній Миколайович

МПК: F16C 33/72, F16J 15/54

Мітки: транспортувальної, машини, підшипниковий, вибивної, грохота, вузол

Формула / Реферат:

Підшипниковий вузол вибивної транспортувальної машини (грохота), що містить змонтовану в щоках корпусу віброзбуджувача втулку, який відрізняється тим, що зовнішня поверхня втулки та внутрішня поверхня щік виконані конічними.

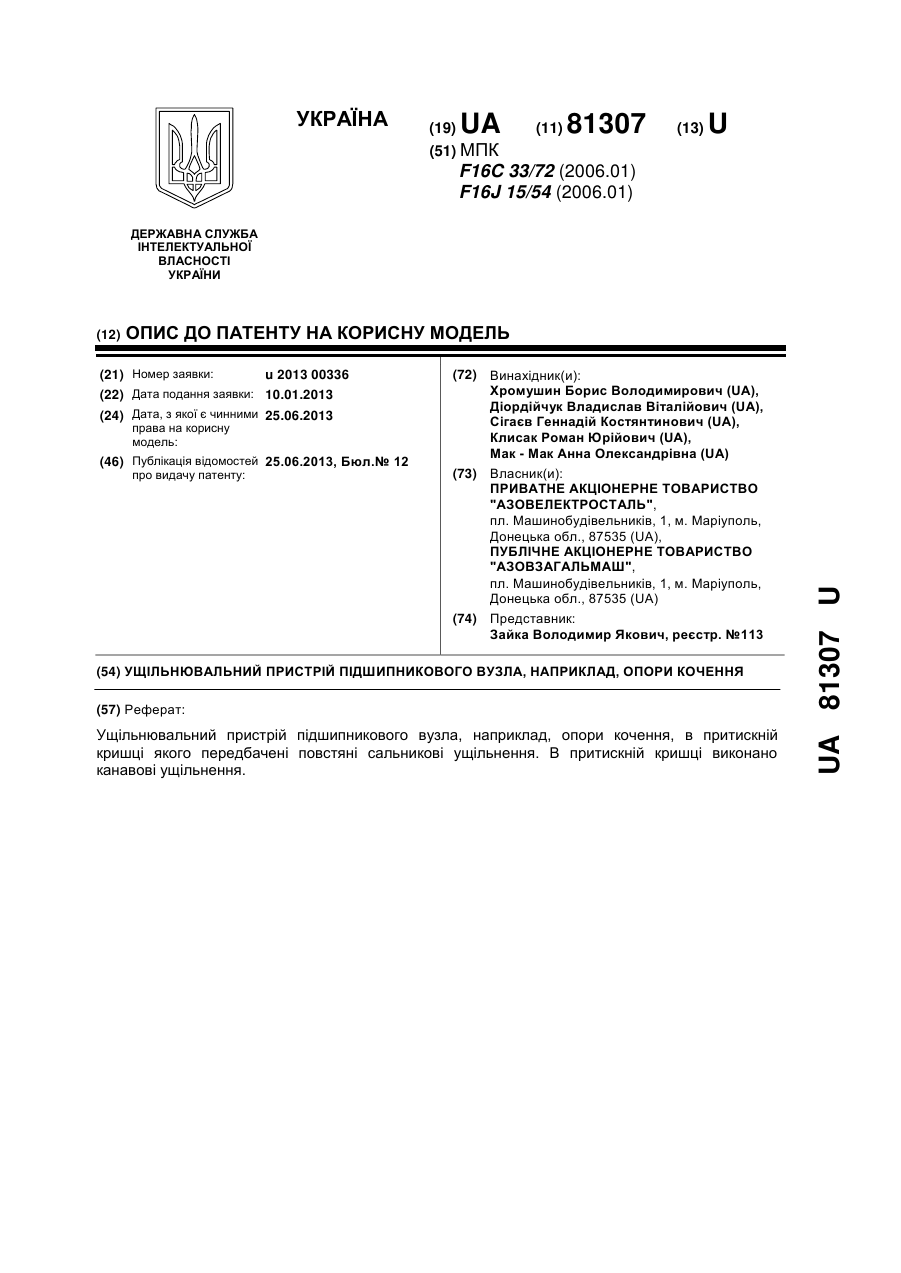

Номер патенту: 81307

Опубліковано: 25.06.2013

Автори: Сігаєв Геннадій Костянтинович, Клисак Роман Юрійович, Мак - Мак Анна Олександрівна, Діордійчук Владислав Віталійович, Хромушин Борис Володимирович

МПК: F16J 15/54, F16C 33/72

Мітки: опори, пристрій, наприклад, вузла, підшипникового, кочення, ущільнювальний

Формула / Реферат:

Ущільнювальний пристрій підшипникового вузла, наприклад, опори кочення, в притискній кришці якого передбачені повстяні сальникові ущільнення, який відрізняється тим, що в притискній кришці виконано канавові ущільнення.

Номер патенту: 80332

Опубліковано: 27.05.2013

Автори: Смирнов Олександр Георгійович, Зайка Володимир Якович, Мак-Мак Олександр Сергійович, Хромушин Борис Володимирович, Карапейчик Ігор Миколайович

МПК: F16C 33/72, F16J 15/54

Мітки: пристрій, наприклад, підшипникового, вузла, ущільнюючий, змішувача

Формула / Реферат:

1. Ущільнюючий пристрій підшипникового вузла, наприклад змішувача, у кришці якого передбачені ущільнююче сальникове кільце і манжета, який відрізняється тим, що в кришці виконано радіальній отвір для подавання консистентного мастила, сполучений з кільцевою проточкою.2. Пристрій, за п. 1, який відрізняється тим, то кільцева проточка заповнена консистентним мастилом.

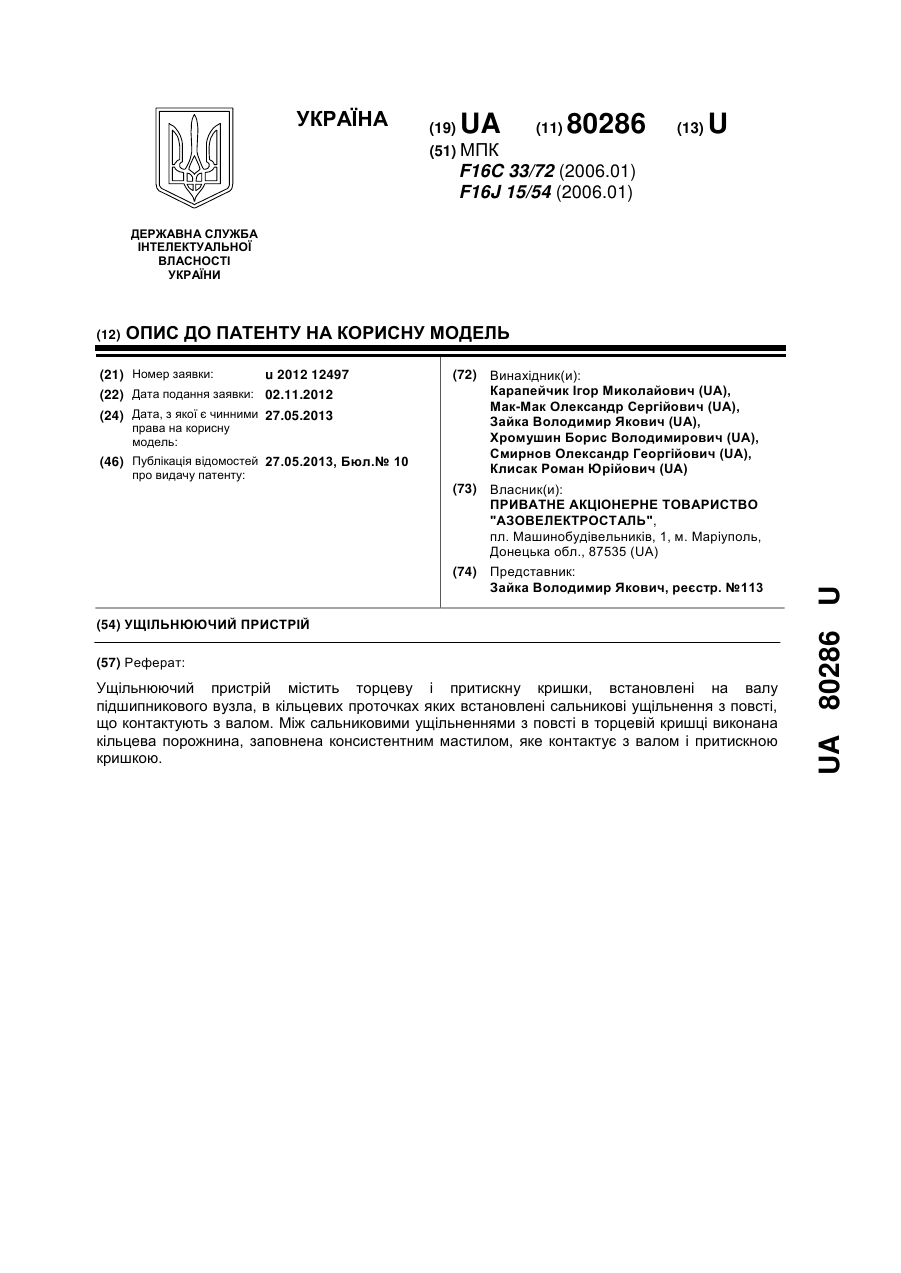

Номер патенту: 80286

Опубліковано: 27.05.2013

Автори: Смирнов Олександр Георгійович, Хромушин Борис Володимирович, Карапейчик Ігор Миколайович, Клисак Роман Юрійович, Зайка Володимир Якович, Мак-Мак Олександр Сергійович

МПК: F16J 15/54, F16C 33/72

Мітки: ущільнюючий, пристрій

Формула / Реферат:

Ущільнюючий пристрій, що містить торцеву і притискну кришки, встановлені па валу підшипникового вузла, в кільцевих проточках яких встановлені сальникові ущільнення з повсті, що контактують з валом, який відрізняється тим, що між сальниковими ущільненнями з повсті в торцевій кришці виконана кільцева порожнина, заповнена консистентним мастилом, яке контактує з валом і притискною кришкою.

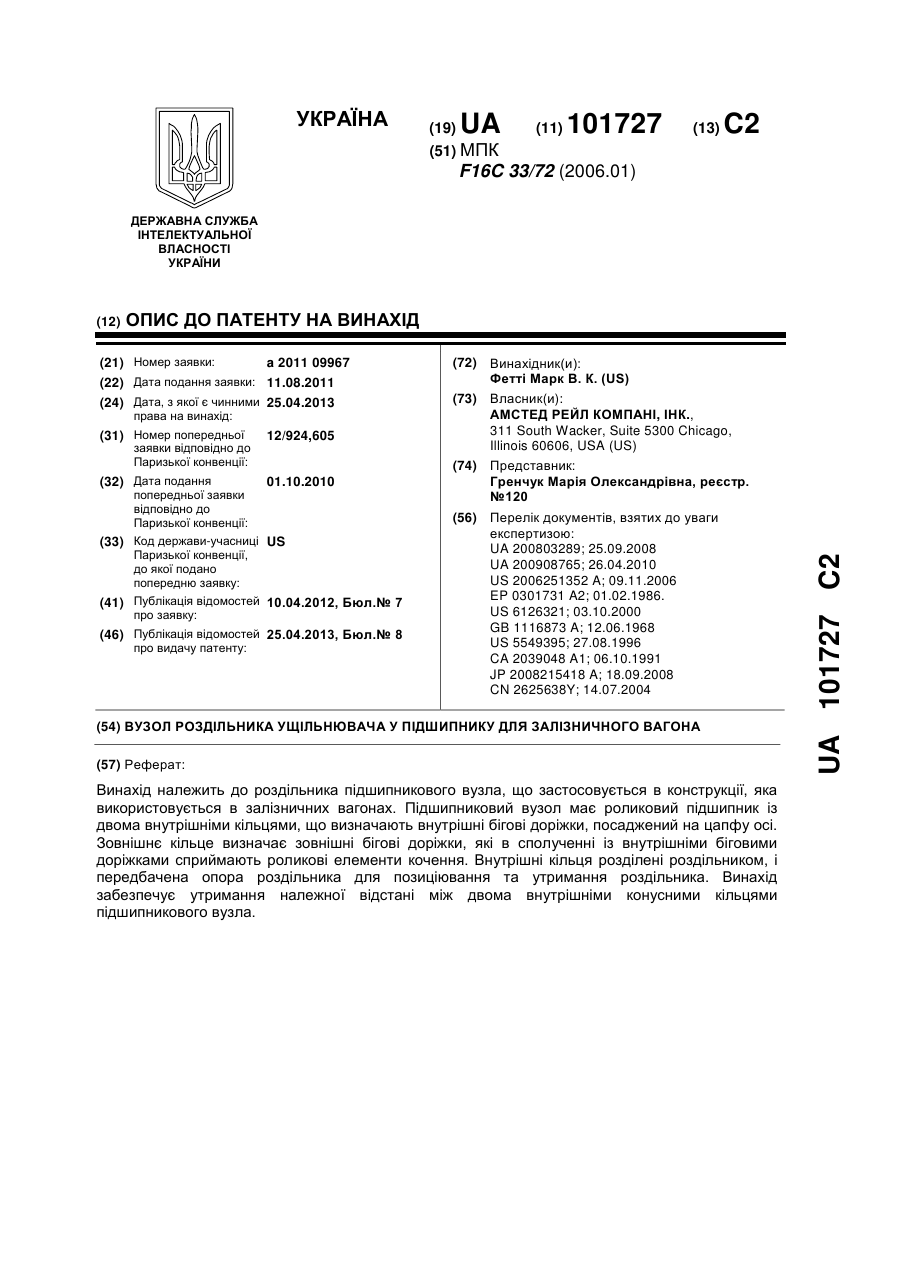

Номер патенту: 101727

Опубліковано: 25.04.2013

Автор: Фетті Марк В. К.

МПК: F16C 33/72

Мітки: ущільнювача, вагона, вузол, підшипнику, роздільника, залізничного

Формула / Реферат:

1. Роликовий підшипниковий вузол, який містить:внутрішнє кільце, яке має конічну, звернену назовні бігову доріжку, при цьому внутрішнє кільце має плоский, звернений по осі всередину торець,зовнішнє кільце, що має конічну, звернену всередину бігову доріжку, при цьому зовнішнє кільце має радіально звернене всередину циліндричне розточення,циліндричний прилягаючий до внутрішнього кільця роздільник,циліндричне...

Номер патенту: 97523

Опубліковано: 27.02.2012

Автор: Хуббард Пол А.

МПК: B61F 15/00, F16C 19/38, F16C 33/66 ...

Мітки: вузол, підшипниковий

Формула / Реферат:

1. Підшипниковий вузол (10), який містить:зовнішнє кільце (31), що простягається над конусом (40) підшипника і визначає доріжку (34) кочення, звернену до зазначеного конуса (40) підшипника;множину роликів (44), утримуваних на доріжці (34) кочення між доріжкою (34) кочення та конусом (40) підшипника;опорне кільце (22), що прилягає збоку до конуса (40) підшипника для обмеження осьового переміщення конуса...

Номер патенту: 80751

Опубліковано: 25.10.2007

Автори: МАРЦИНКОВСЬКИЙ ВАСИЛЬ СІГІЗМУНДОВИЧ, Скирдаченко Євген Іванович

МПК: F16C 33/72, F16J 15/34

Мітки: вала, ущільнення, обертового

Формула / Реферат:

Ущільнення обертового вала, що містить корпус, через який проходить обертовий вал, на валу встановлені з ущільнювальними зазорами зовнішнє та внутрішнє плаваючі кільця, що контактують з корпусом ущільнювальними поясками, а внутрішні поверхні плаваючих кілець мають антифрикційне покриття, внутрішнє плаваюче кільце підвішене в радіальному напрямку на пружинному пристрої, яке відрізняється тим, що всередині зовнішнього плаваючого кільця...

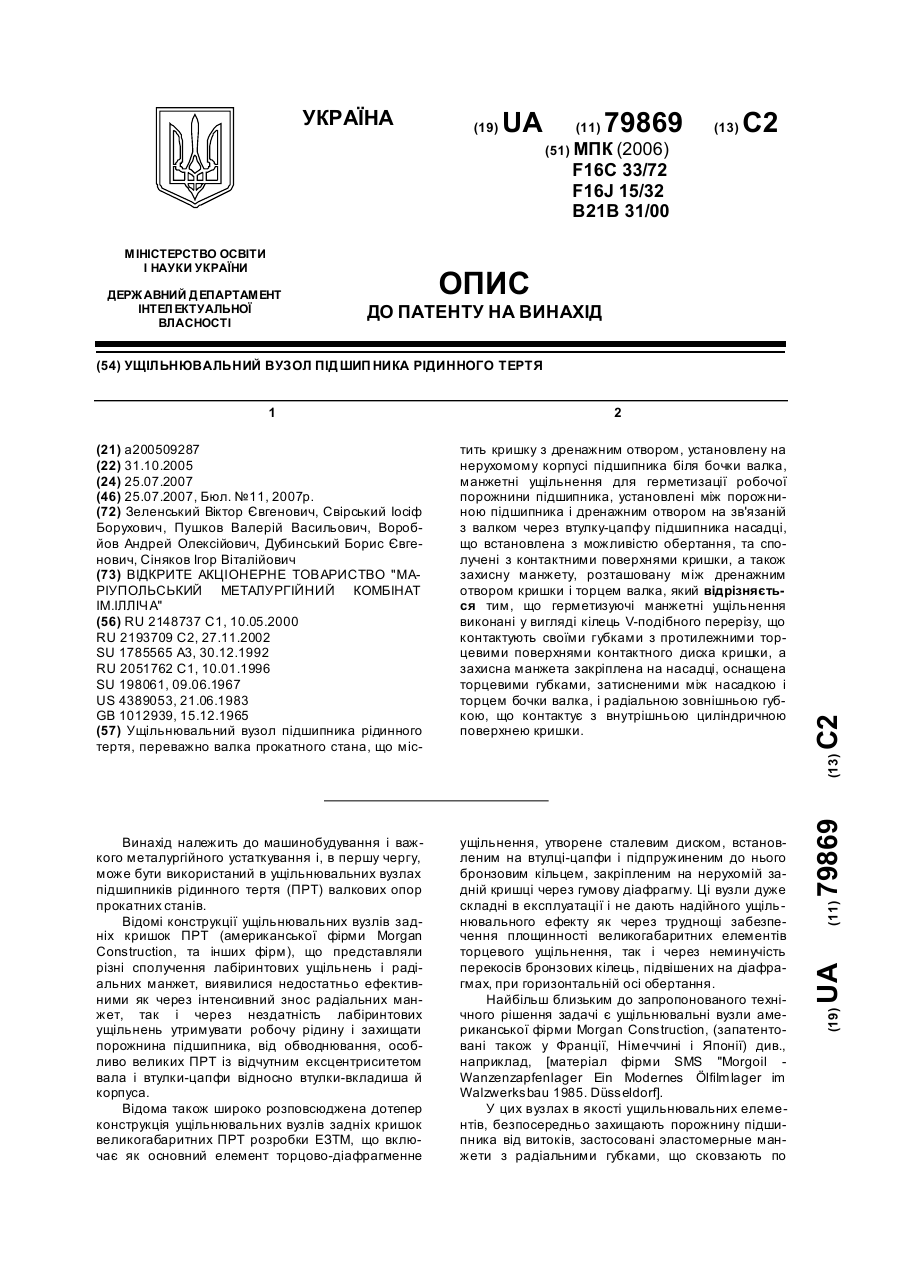

Номер патенту: 79869

Опубліковано: 25.07.2007

Автори: Сіняков Ігор Віталійович, Воробйов Андрей Олексійович, Свірський Іосіф Борухович, Зеленський Віктор Євгенович, Пушков Валерій Васильович, Дубинський Борис Євгенович

МПК: F16C 33/72, F16J 15/32, B21B 31/00 ...

Мітки: рідинного, тертя, вузол, підшипника, ущільнювальний

Формула / Реферат:

Ущільнювальний вузол підшипника рідинного тертя, переважно валка прокатного стана, що містить кришку з дренажним отвором, установлену на нерухомому корпусі підшипника біля бочки валка, манжетні ущільнення для герметизації робочої порожнини підшипника, установлені між порожниною підшипника і дренажним отвором на зв'язаній з валком через втулку-цапфу підшипника насадці, що встановлена з можливістю обертання, та сполучені з контактними...

Номер патенту: 15572

Опубліковано: 17.07.2006

Автори: Пушков Валерій Васильович, Сіняков Ігор Віталійович, Зеленський Віктор Євгенович, Свірський Іосіф Борухович, Дубинський Борис Євгенович, Воробйов Андрей Олексійович

МПК: F16C 33/72

Мітки: вузол, підшипника, ущільнювальний

Формула / Реферат:

Ущільнювальний вузол підшипника, що містить кришку з дренажним отвором, встановлену на нерухомому корпусі підшипника біля бочки валка, манжетні ущільнення для герметизації робочої порожнини підшипника, які установлені між порожниною підшипника і дренажним отвором на зв'язаній з валком через втулку-цапфу підшипника насадці, що виконана з можливістю обертання, та торкаються контактних поверхонь кришки, а також містить захисну манжету,...

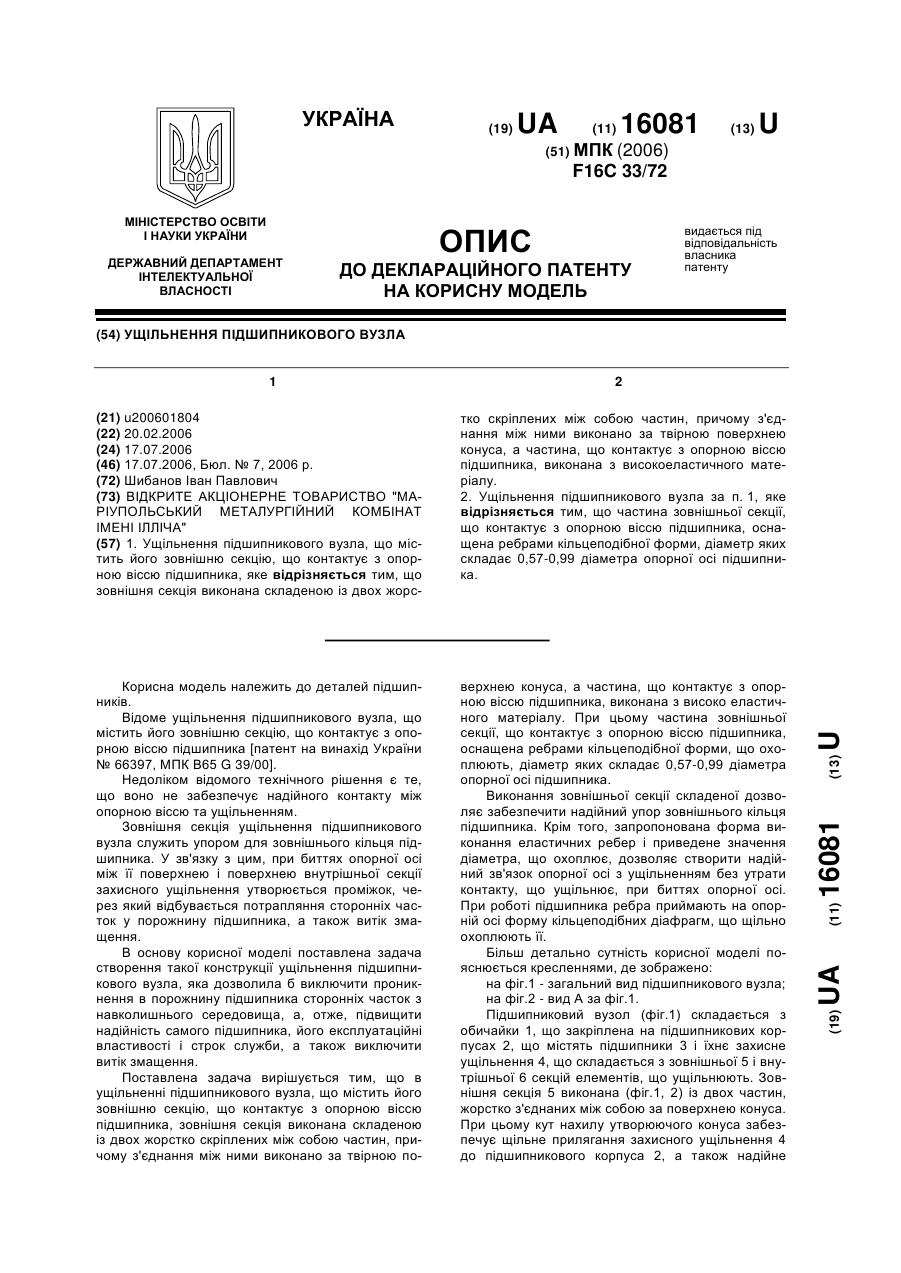

Номер патенту: 16081

Опубліковано: 17.07.2006

Автор: Шибанов Іван Павлович

МПК: F16C 33/72

Мітки: підшипникового, вузла, ущільнення

Формула / Реферат:

1. Ущільнення підшипникового вузла, що містить його зовнішню секцію, що контактує з опорною віссю підшипника, яке відрізняється тим, що зовнішня секція виконана складеною із двох жорстко скріплених між собою частин, причому з'єднання між ними виконано за твірною поверхнею конуса, а частина, що контактує з опорною віссю підшипника, виконана з високоеластичного матеріалу.2. Ущільнення підшипникового вузла за п. 1, яке відрізняється...

Номер патенту: 75939

Опубліковано: 15.06.2006

Автори: Армандо С.Мартінс, Стівен А.Боназолі

МПК: B21B 31/00, F16C 33/72, F16J 15/32 ...

Мітки: ущільнювальна, торцева, пластина

Формула / Реферат:

1. Ущільнювальна торцева пластина, конфігурація та розміри якої забезпечують охоплення шийки горизонтального валка в прокатному стані, причому ця ущільнювальна торцева пластина включає: кільцеву основну частину, плече, що виступає аксіально від зовнішнього боку вказаної основної частини, принаймні одну виїмку в цьому плечі, та дренажний канал, що простягається від згаданої виїмки до зовнішнього боку вказаної основної частини, причому цей...

Номер патенту: 75168

Опубліковано: 15.03.2006

Автори: Ерл С. Уінслоу, Пітер Н. Осгуд, Армандо С. Мартінс

МПК: F16J 15/32, F16C 13/02, F16C 33/72 ...

Мітки: ущільнення, насадкове

Формула / Реферат:

1. Насадкове ущільнення, призначене для використання у конструкції підшипника з масляною плівкою для валка у прокатному стані, причому валок має шийку з проміжною конусною частиною, яка веде до кінцевої частини зі зменшеним діаметром, що розташовують всередині муфти, з муфтою, яка закріплена відносно шийки валка і закріплена цапфою для забезпечення обертання у вкладиші, закріпленому всередині підпори, насадкове ущільнення, виконано з...

Номер патенту: 53691

Опубліковано: 17.02.2003

Автор: Фуглєв Віктор Іванович

МПК: F16C 33/76, F16C 33/72

Мітки: вузол, підшипниковий

Формула / Реферат:

Підшипниковий вузол, що містить корпус з розміщеним у ньому підшипником кочення, що включає захисні шайби, ущільнювальну манжету, встановлену в кришці передньою поверхнею назовні з утворенням порожнини підшипника, та вал з порожниною, в якій з можливістю осьового переміщення розміщений поршень, при цьому порожнина вала за допомогою каналу сполучена з порожниною підшипника, який відрізняється тим, що вузол оснащений лабіринтовим ущільненням,...
