Пристрій для випробувань на корозійно-ерозійне зношування

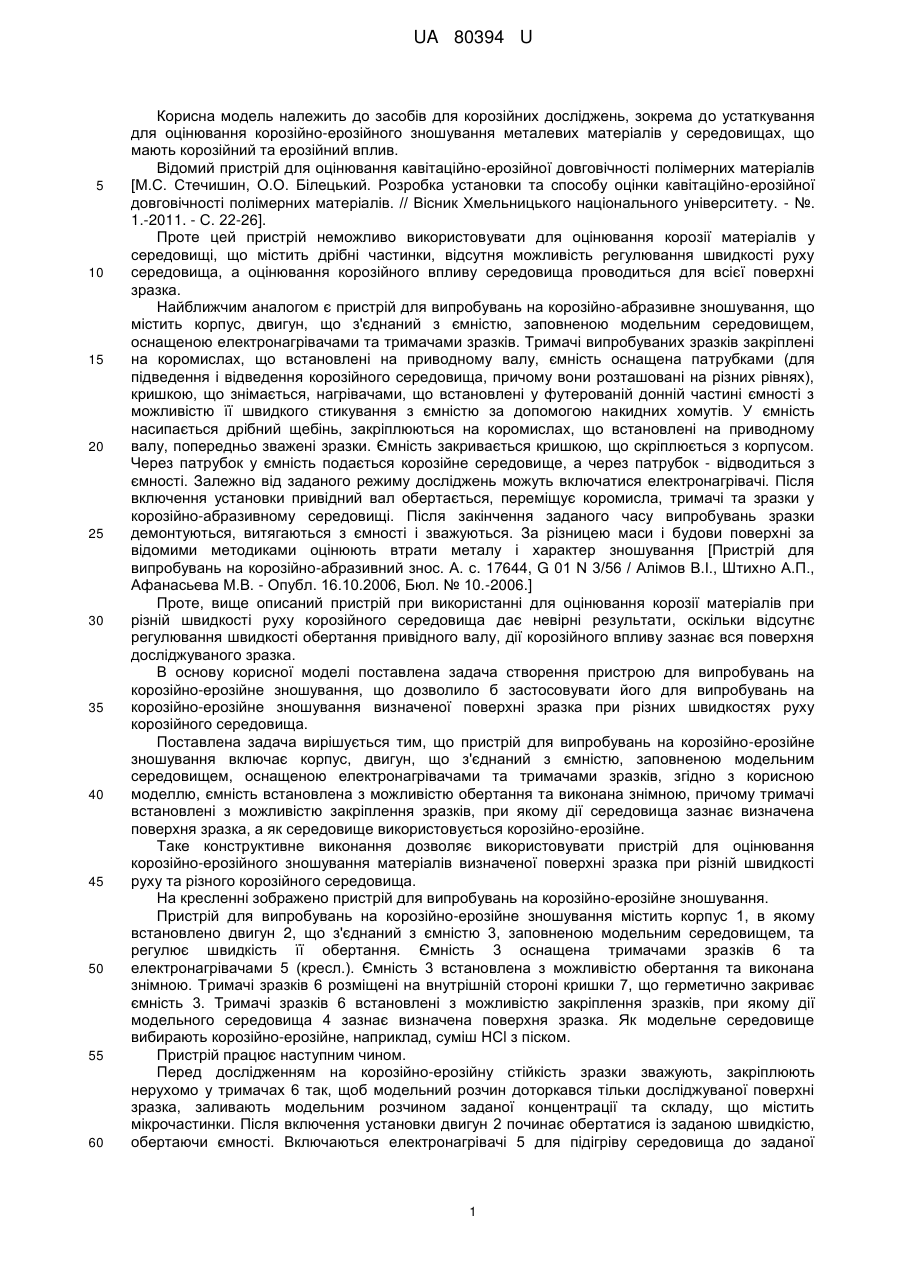

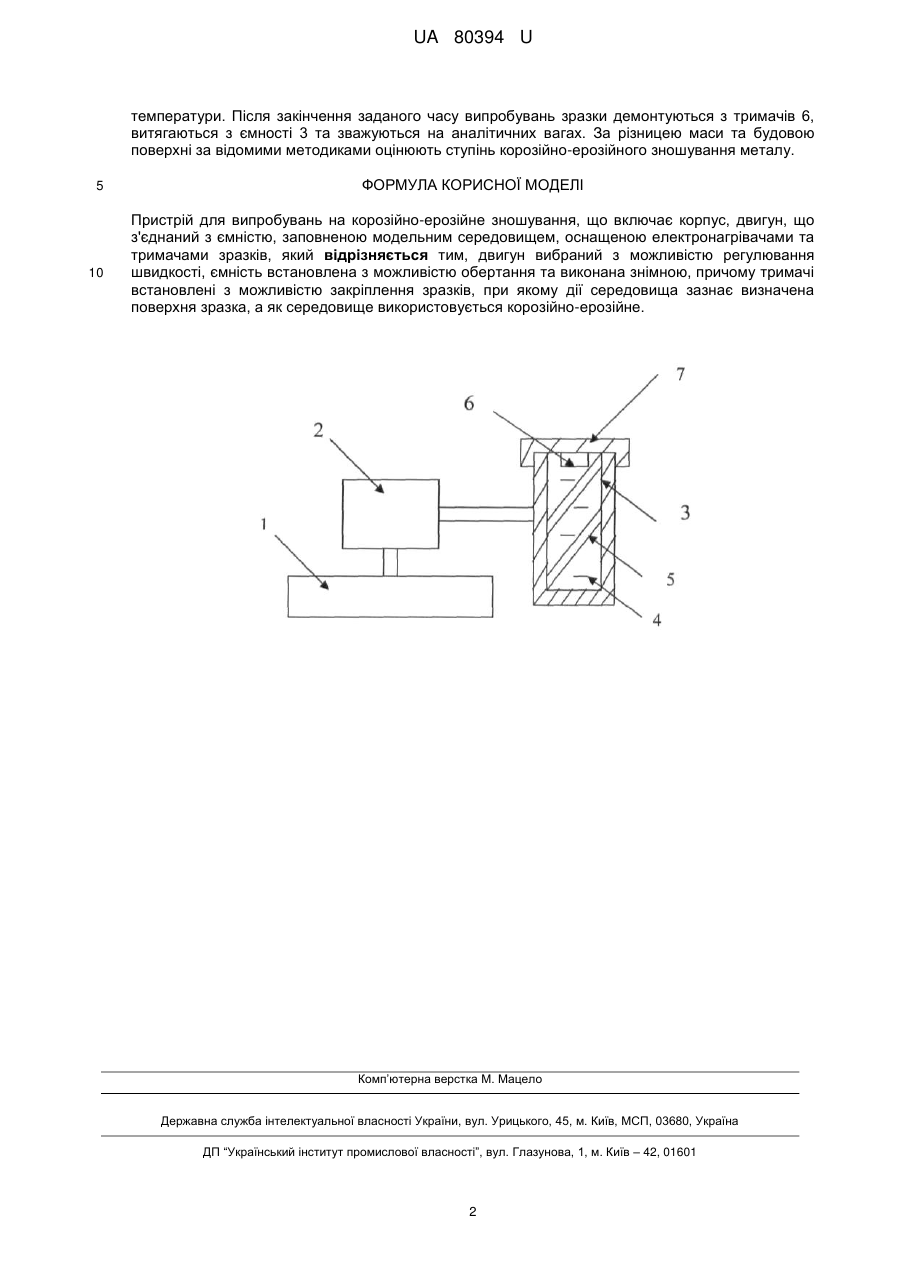

Реферат: Пристрій для випробувань на корозійно-ерозійне зношування включає корпус, двигун з можливістю регулювання швидкості, з'єднаний з ємністю, встановленою з можливістю обертання, виконаною знімною та заповненою модельним середовищем, оснащеною електронагрівачами та тримачами зразків. UA 80394 U (12) UA 80394 U UA 80394 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для корозійних досліджень, зокрема до устаткування для оцінювання корозійно-ерозійного зношування металевих матеріалів у середовищах, що мають корозійний та ерозійний вплив. Відомий пристрій для оцінювання кавітаційно-ерозійної довговічності полімерних матеріалів [М.С. Стечишин, О.О. Білецький. Розробка установки та способу оцінки кавітаційно-ерозійної довговічності полімерних матеріалів. // Вісник Хмельницького національного університету. - №. 1.-2011. - С. 22-26]. Проте цей пристрій неможливо використовувати для оцінювання корозії матеріалів у середовищі, що містить дрібні частинки, відсутня можливість регулювання швидкості руху середовища, а оцінювання корозійного впливу середовища проводиться для всієї поверхні зразка. Найближчим аналогом є пристрій для випробувань на корозійно-абразивне зношування, що містить корпус, двигун, що з'єднаний з ємністю, заповненою модельним середовищем, оснащеною електронагрівачами та тримачами зразків. Тримачі випробуваних зразків закріплені на коромислах, що встановлені на приводному валу, ємність оснащена патрубками (для підведення і відведення корозійного середовища, причому вони розташовані на різних рівнях), кришкою, що знімається, нагрівачами, що встановлені у футерованій донній частині ємності з можливістю її швидкого стикування з ємністю за допомогою накидних хомутів. У ємність насипається дрібний щебінь, закріплюються на коромислах, що встановлені на приводному валу, попередньо зважені зразки. Ємність закривається кришкою, що скріплюється з корпусом. Через патрубок у ємність подається корозійне середовище, а через патрубок - відводиться з ємності. Залежно від заданого режиму досліджень можуть включатися електронагрівачі. Після включення установки привідний вал обертається, переміщує коромисла, тримачі та зразки у корозійно-абразивному середовищі. Після закінчення заданого часу випробувань зразки демонтуються, витягаються з ємності і зважуються. За різницею маси і будови поверхні за відомими методиками оцінюють втрати металу і характер зношування [Пристрій для випробувань на корозійно-абразивний знос. А. с. 17644, G 01 N 3/56 / Алімов В.І., Штихно А.П., Афанасьева М.В. - Опубл. 16.10.2006, Бюл. № 10.-2006.] Проте, вище описаний пристрій при використанні для оцінювання корозії матеріалів при різній швидкості руху корозійного середовища дає невірні результати, оскільки відсутнє регулювання швидкості обертання привідного валу, дії корозійного впливу зазнає вся поверхня досліджуваного зразка. В основу корисної моделі поставлена задача створення пристрою для випробувань на корозійно-ерозійне зношування, що дозволило б застосовувати його для випробувань на корозійно-ерозійне зношування визначеної поверхні зразка при різних швидкостях руху корозійного середовища. Поставлена задача вирішується тим, що пристрій для випробувань на корозійно-ерозійне зношування включає корпус, двигун, що з'єднаний з ємністю, заповненою модельним середовищем, оснащеною електронагрівачами та тримачами зразків, згідно з корисною моделлю, ємність встановлена з можливістю обертання та виконана знімною, причому тримачі встановлені з можливістю закріплення зразків, при якому дії середовища зазнає визначена поверхня зразка, а як середовище використовується корозійно-ерозійне. Таке конструктивне виконання дозволяє використовувати пристрій для оцінювання корозійно-ерозійного зношування матеріалів визначеної поверхні зразка при різній швидкості руху та різного корозійного середовища. На кресленні зображено пристрій для випробувань на корозійно-ерозійне зношування. Пристрій для випробувань на корозійно-ерозійне зношування містить корпус 1, в якому встановлено двигун 2, що з'єднаний з ємністю 3, заповненою модельним середовищем, та регулює швидкість її обертання. Ємність 3 оснащена тримачами зразків 6 та електронагрівачами 5 (кресл.). Ємність 3 встановлена з можливістю обертання та виконана знімною. Тримачі зразків 6 розміщені на внутрішній стороні кришки 7, що герметично закриває ємність 3. Тримачі зразків 6 встановлені з можливістю закріплення зразків, при якому дії модельного середовища 4 зазнає визначена поверхня зразка. Як модельне середовище вибирають корозійно-ерозійне, наприклад, суміш НСl з піском. Пристрій працює наступним чином. Перед дослідженням на корозійно-ерозійну стійкість зразки зважують, закріплюють нерухомо у тримачах 6 так, щоб модельний розчин доторкався тільки досліджуваної поверхні зразка, заливають модельним розчином заданої концентрації та складу, що містить мікрочастинки. Після включення установки двигун 2 починає обертатися із заданою швидкістю, обертаючи ємності. Включаються електронагрівачі 5 для підігріву середовища до заданої 1 UA 80394 U температури. Після закінчення заданого часу випробувань зразки демонтуються з тримачів 6, витягаються з ємності 3 та зважуються на аналітичних вагах. За різницею маси та будовою поверхні за відомими методиками оцінюють ступінь корозійно-ерозійного зношування металу. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для випробувань на корозійно-ерозійне зношування, що включає корпус, двигун, що з'єднаний з ємністю, заповненою модельним середовищем, оснащеною електронагрівачами та тримачами зразків, який відрізняється тим, двигун вибраний з можливістю регулювання швидкості, ємність встановлена з можливістю обертання та виконана знімною, причому тримачі встановлені з можливістю закріплення зразків, при якому дії середовища зазнає визначена поверхня зразка, а як середовище використовується корозійно-ерозійне. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
