Демодулятор сигналу із частотною маніпуляцією

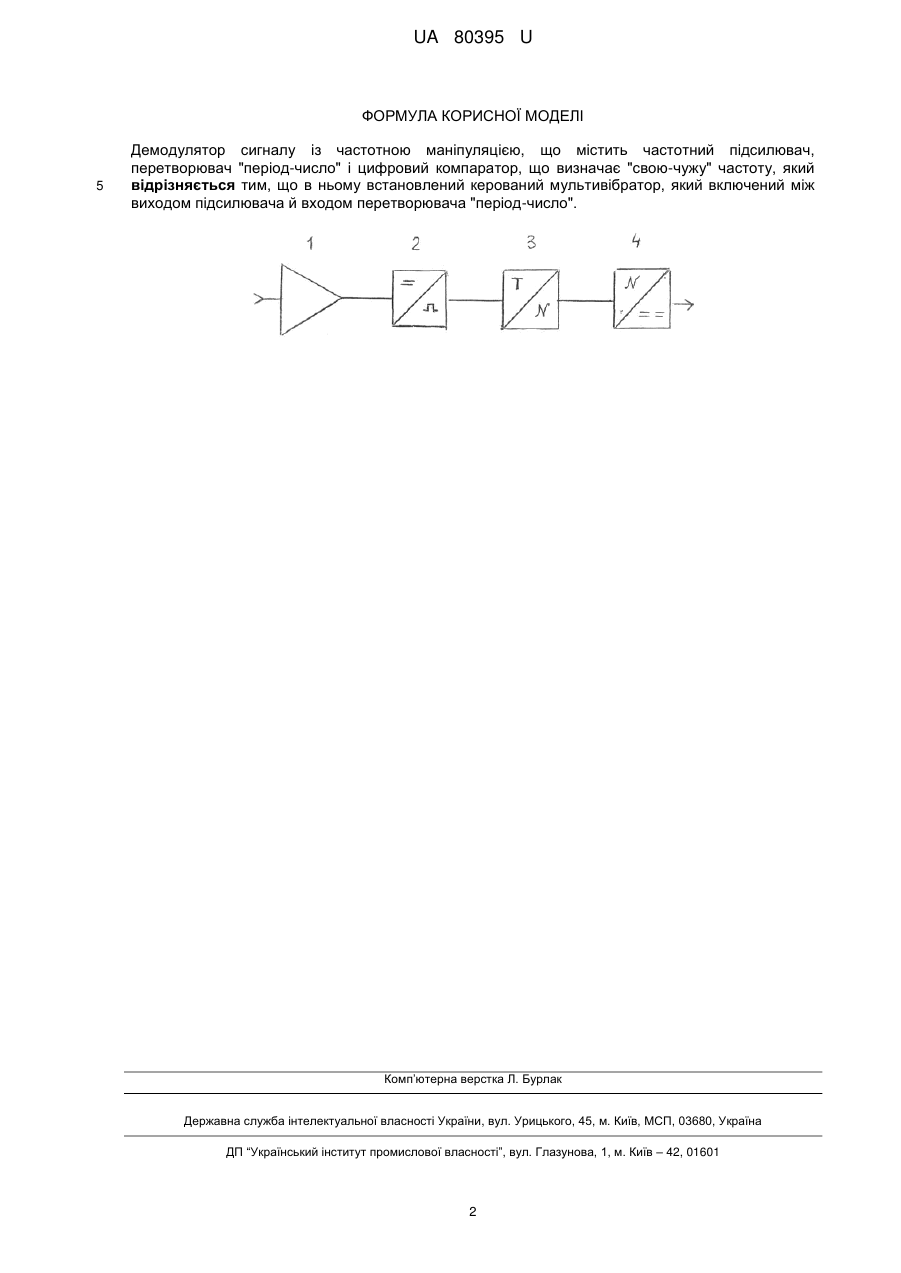

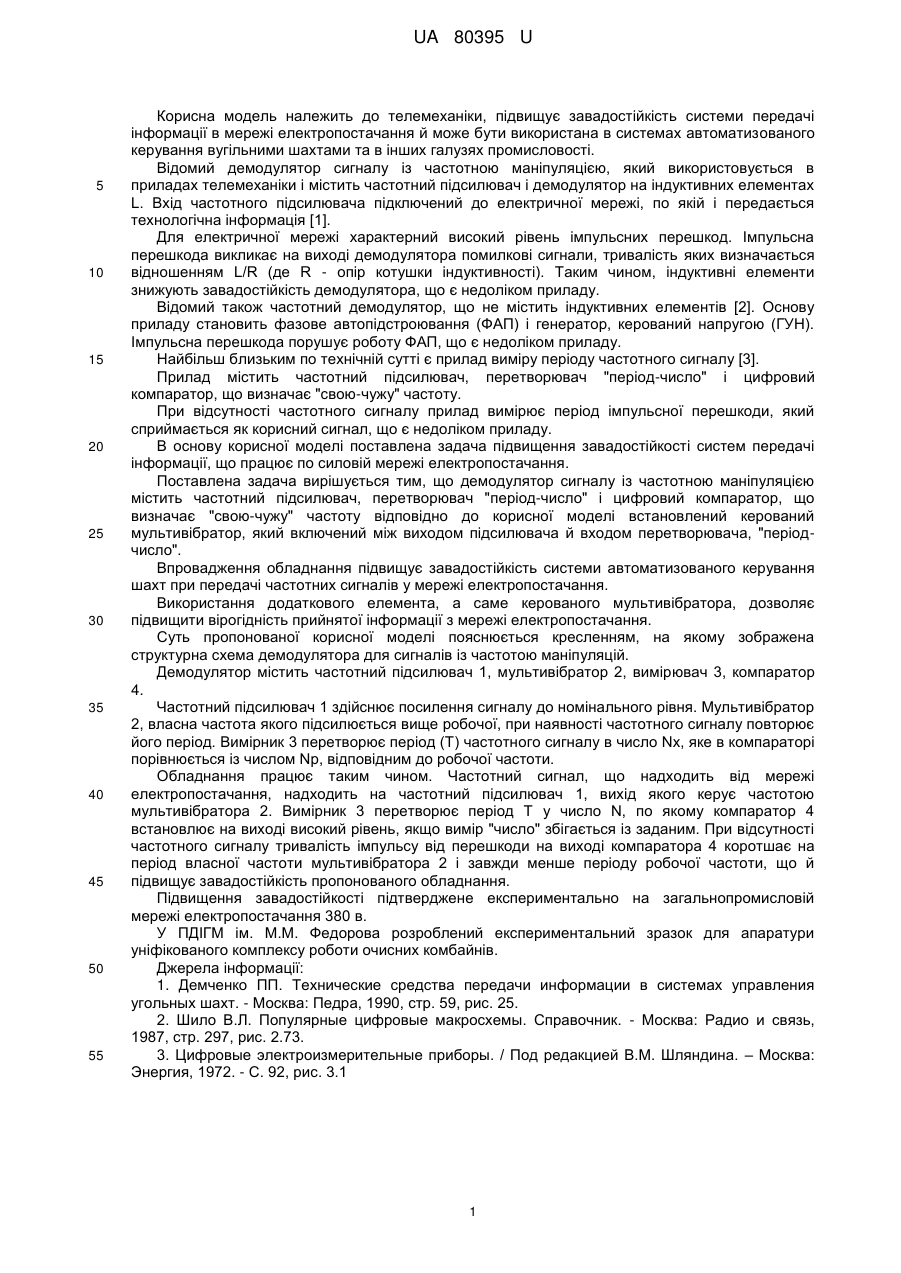

Реферат: Демодулятор сигналу із частотною маніпуляцією містить частотний підсилювач, перетворювач "період-число" і цифровий компаратор, що визначає "свою-чужу" частоту. В ньому встановлений керований мультивібратор, який включений між виходом підсилювача й входом перетворювача "період-число". UA 80395 U (54) ДЕМОДУЛЯТОР СИГНАЛУ ІЗ ЧАСТОТНОЮ МАНІПУЛЯЦІЄЮ UA 80395 U UA 80395 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до телемеханіки, підвищує завадостійкість системи передачі інформації в мережі електропостачання й може бути використана в системах автоматизованого керування вугільними шахтами та в інших галузях промисловості. Відомий демодулятор сигналу із частотною маніпуляцією, який використовується в приладах телемеханіки і містить частотний підсилювач і демодулятор на індуктивних елементах L. Вхід частотного підсилювача підключений до електричної мережі, по якій і передається технологічна інформація [1]. Для електричної мережі характерний високий рівень імпульсних перешкод. Імпульсна перешкода викликає на виході демодулятора помилкові сигнали, тривалість яких визначається відношенням L/R (де R - опір котушки індуктивності). Таким чином, індуктивні елементи знижують завадостійкість демодулятора, що є недоліком приладу. Відомий також частотний демодулятор, що не містить індуктивних елементів [2]. Основу приладу становить фазове автопідстроювання (ФАП) і генератор, керований напругою (ГУН). Імпульсна перешкода порушує роботу ФАП, що є недоліком приладу. Найбільш близьким по технічній сутті є прилад виміру періоду частотного сигналу [3]. Прилад містить частотний підсилювач, перетворювач "період-число" і цифровий компаратор, що визначає "свою-чужу" частоту. При відсутності частотного сигналу прилад вимірює період імпульсної перешкоди, який сприймається як корисний сигнал, що є недоліком приладу. В основу корисної моделі поставлена задача підвищення завадостійкості систем передачі інформації, що працює по силовій мережі електропостачання. Поставлена задача вирішується тим, що демодулятор сигналу із частотною маніпуляцією містить частотний підсилювач, перетворювач "період-число" і цифровий компаратор, що визначає "свою-чужу" частоту відповідно до корисної моделі встановлений керований мультивібратор, який включений між виходом підсилювача й входом перетворювача, "періодчисло". Впровадження обладнання підвищує завадостійкість системи автоматизованого керування шахт при передачі частотних сигналів у мережі електропостачання. Використання додаткового елемента, а саме керованого мультивібратора, дозволяє підвищити вірогідність прийнятої інформації з мережі електропостачання. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображена структурна схема демодулятора для сигналів із частотою маніпуляцій. Демодулятор містить частотний підсилювач 1, мультивібратор 2, вимірювач 3, компаратор 4. Частотний підсилювач 1 здійснює посилення сигналу до номінального рівня. Мультивібратор 2, власна частота якого підсилюється вище робочої, при наявності частотного сигналу повторює його період. Вимірник 3 перетворює період (Т) частотного сигналу в число Nx, яке в компараторі порівнюється із числом Np, відповідним до робочої частоти. Обладнання працює таким чином. Частотний сигнал, що надходить від мережі електропостачання, надходить на частотний підсилювач 1, вихід якого керує частотою мультивібратора 2. Вимірник 3 перетворює період Т у число N, по якому компаратор 4 встановлює на виході високий рівень, якщо вимір "число" збігається із заданим. При відсутності частотного сигналу тривалість імпульсу від перешкоди на виході компаратора 4 коротшає на період власної частоти мультивібратора 2 і завжди менше періоду робочої частоти, що й підвищує завадостійкість пропонованого обладнання. Підвищення завадостійкості підтверджене експериментально на загальнопромисловій мережі електропостачання 380 в. У ПДIГМ ім. М.М. Федорова розроблений експериментальний зразок для апаратури уніфікованого комплексу роботи очисних комбайнів. Джерела інформації: 1. Демченко ПП. Технические средства передачи информации в системах управления угольных шахт. - Москва: Педра, 1990, стр. 59, рис. 25. 2. Шило В.Л. Популярные цифровые макросхемы. Справочник. - Москва: Радио и связь, 1987, стр. 297, рис. 2.73. 3. Цифровые электроизмерительные приборы. / Под редакцией В.М. Шляндина. – Москва: Энергия, 1972. - С. 92, рис. 3.1 1 UA 80395 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Демодулятор сигналу із частотною маніпуляцією, що містить частотний підсилювач, перетворювач "період-число" і цифровий компаратор, що визначає "свою-чужу" частоту, який відрізняється тим, що в ньому встановлений керований мультивібратор, який включений між виходом підсилювача й входом перетворювача "період-число". Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
