Повітроохолоджувач холодильної установки

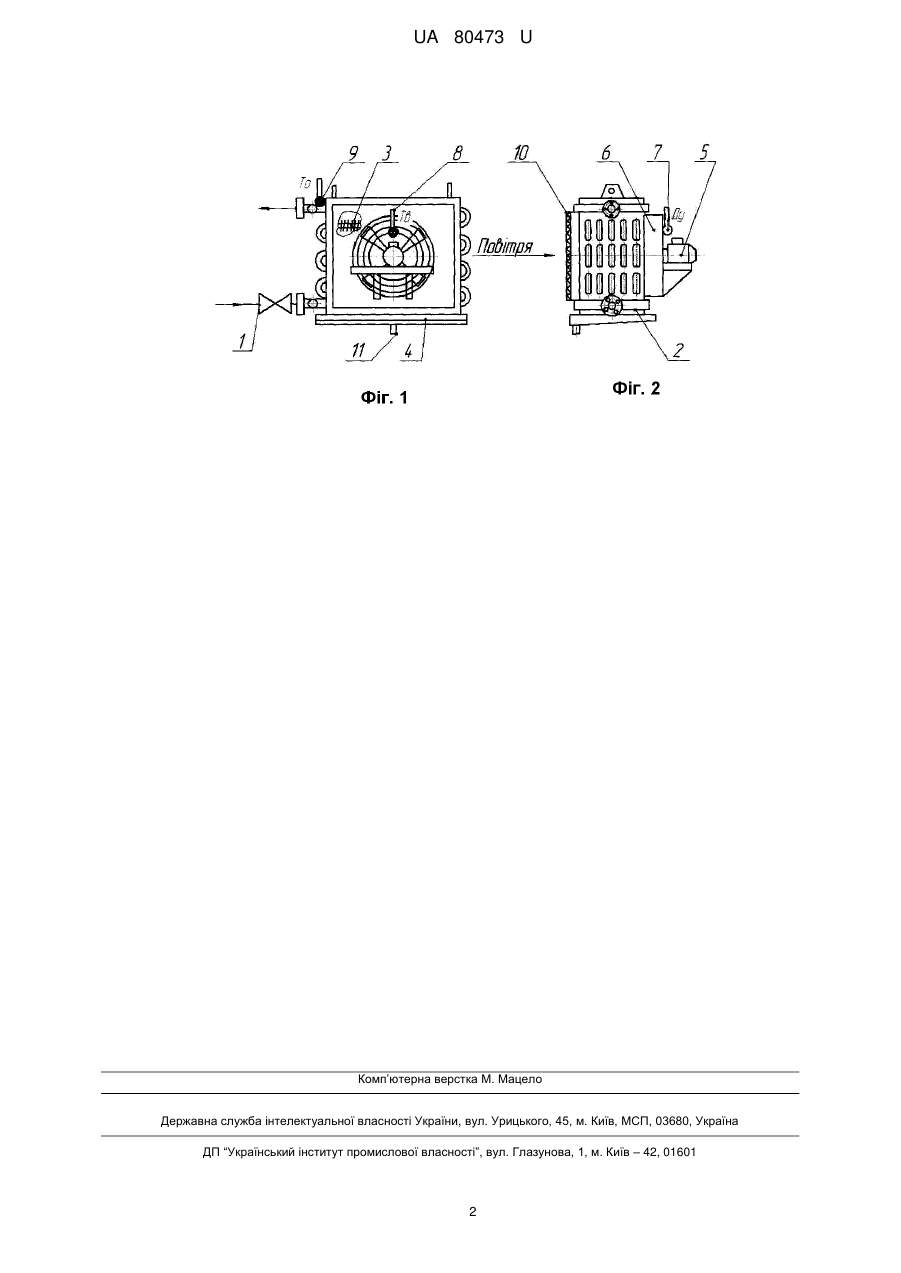

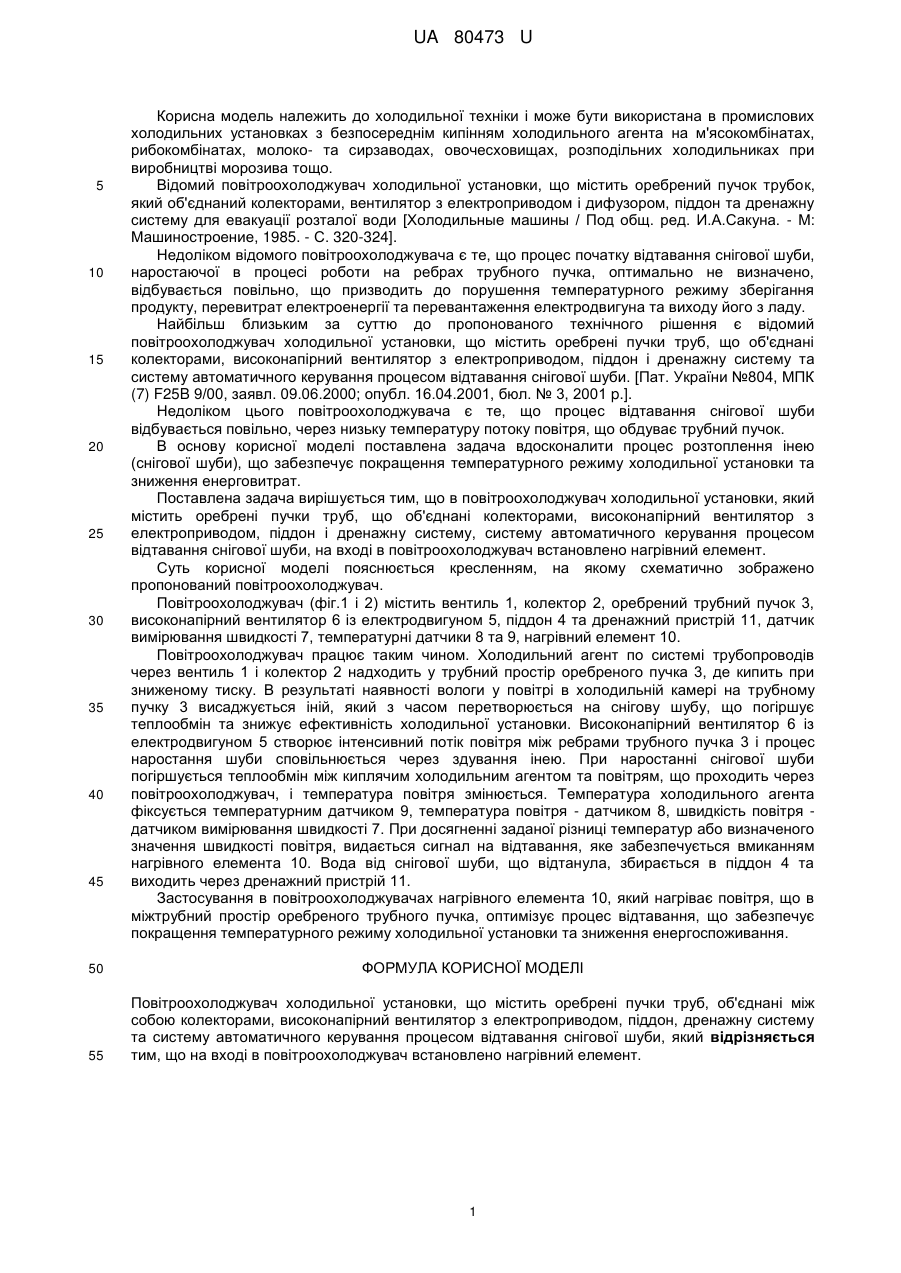

Реферат: Повітроохолоджувач холодильної установки містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби. На вході в повітроохолоджувач встановлено нагрівний елемент. UA 80473 U (54) ПОВІТРООХОЛОДЖУВАЧ ХОЛОДИЛЬНОЇ УСТАНОВКИ UA 80473 U UA 80473 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до холодильної техніки і може бути використана в промислових холодильних установках з безпосереднім кипінням холодильного агента на м'ясокомбінатах, рибокомбінатах, молоко- та сирзаводах, овочесховищах, розподільних холодильниках при виробництві морозива тощо. Відомий повітроохолоджувач холодильної установки, що містить оребрений пучок трубок, який об'єднаний колекторами, вентилятор з електроприводом і дифузором, піддон та дренажну систему для евакуації розталої води [Холодильные машины / Под общ. ред. И.А.Сакуна. - М: Машиностроение, 1985. - С. 320-324]. Недоліком відомого повітроохолоджувача є те, що процес початку відтавання снігової шуби, наростаючої в процесі роботи на ребрах трубного пучка, оптимально не визначено, відбувається повільно, що призводить до порушення температурного режиму зберігання продукту, перевитрат електроенергії та перевантаження електродвигуна та виходу його з ладу. Найбільш близьким за суттю до пропонованого технічного рішення є відомий повітроохолоджувач холодильної установки, що містить оребрені пучки труб, що об'єднані колекторами, високонапірний вентилятор з електроприводом, піддон і дренажну систему та систему автоматичного керування процесом відтавання снігової шуби. [Пат. України №804, МПК (7) F25B 9/00, заявл. 09.06.2000; опубл. 16.04.2001, бюл. № 3, 2001 p.]. Недоліком цього повітроохолоджувача є те, що процес відтавання снігової шуби відбувається повільно, через низьку температуру потоку повітря, що обдуває трубний пучок. В основу корисної моделі поставлена задача вдосконалити процес розтоплення інею (снігової шуби), що забезпечує покращення температурного режиму холодильної установки та зниження енерговитрат. Поставлена задача вирішується тим, що в повітроохолоджувач холодильної установки, який містить оребрені пучки труб, що об'єднані колекторами, високонапірний вентилятор з електроприводом, піддон і дренажну систему, систему автоматичного керування процесом відтавання снігової шуби, на вході в повітроохолоджувач встановлено нагрівний елемент. Суть корисної моделі пояснюється кресленням, на якому схематично зображено пропонований повітроохолоджувач. Повітроохолоджувач (фіг.1 і 2) містить вентиль 1, колектор 2, оребрений трубний пучок 3, високонапірний вентилятор 6 із електродвигуном 5, піддон 4 та дренажний пристрій 11, датчик вимірювання швидкості 7, температурні датчики 8 та 9, нагрівний елемент 10. Повітроохолоджувач працює таким чином. Холодильний агент по системі трубопроводів через вентиль 1 і колектор 2 надходить у трубний простір оребреного пучка 3, де кипить при зниженому тиску. В результаті наявності вологи у повітрі в холодильній камері на трубному пучку 3 висаджується іній, який з часом перетворюється на снігову шубу, що погіршує теплообмін та знижує ефективність холодильної установки. Високонапірний вентилятор 6 із електродвигуном 5 створює інтенсивний потік повітря між ребрами трубного пучка 3 і процес наростання шуби сповільнюється через здування інею. При наростанні снігової шуби погіршується теплообмін між киплячим холодильним агентом та повітрям, що проходить через повітроохолоджувач, і температура повітря змінюється. Температура холодильного агента фіксується температурним датчиком 9, температура повітря - датчиком 8, швидкість повітря датчиком вимірювання швидкості 7. При досягненні заданої різниці температур або визначеного значення швидкості повітря, видається сигнал на відтавання, яке забезпечується вмиканням нагрівного елемента 10. Вода від снігової шуби, що відтанула, збирається в піддон 4 та виходить через дренажний пристрій 11. Застосування в повітроохолоджувачах нагрівного елемента 10, який нагріває повітря, що в міжтрубний простір оребреного трубного пучка, оптимізує процес відтавання, що забезпечує покращення температурного режиму холодильної установки та зниження енергоспоживання. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Повітроохолоджувач холодильної установки, що містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби, який відрізняється тим, що на вході в повітроохолоджувач встановлено нагрівний елемент. 1 UA 80473 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
