Очисник вороху коренеплодів

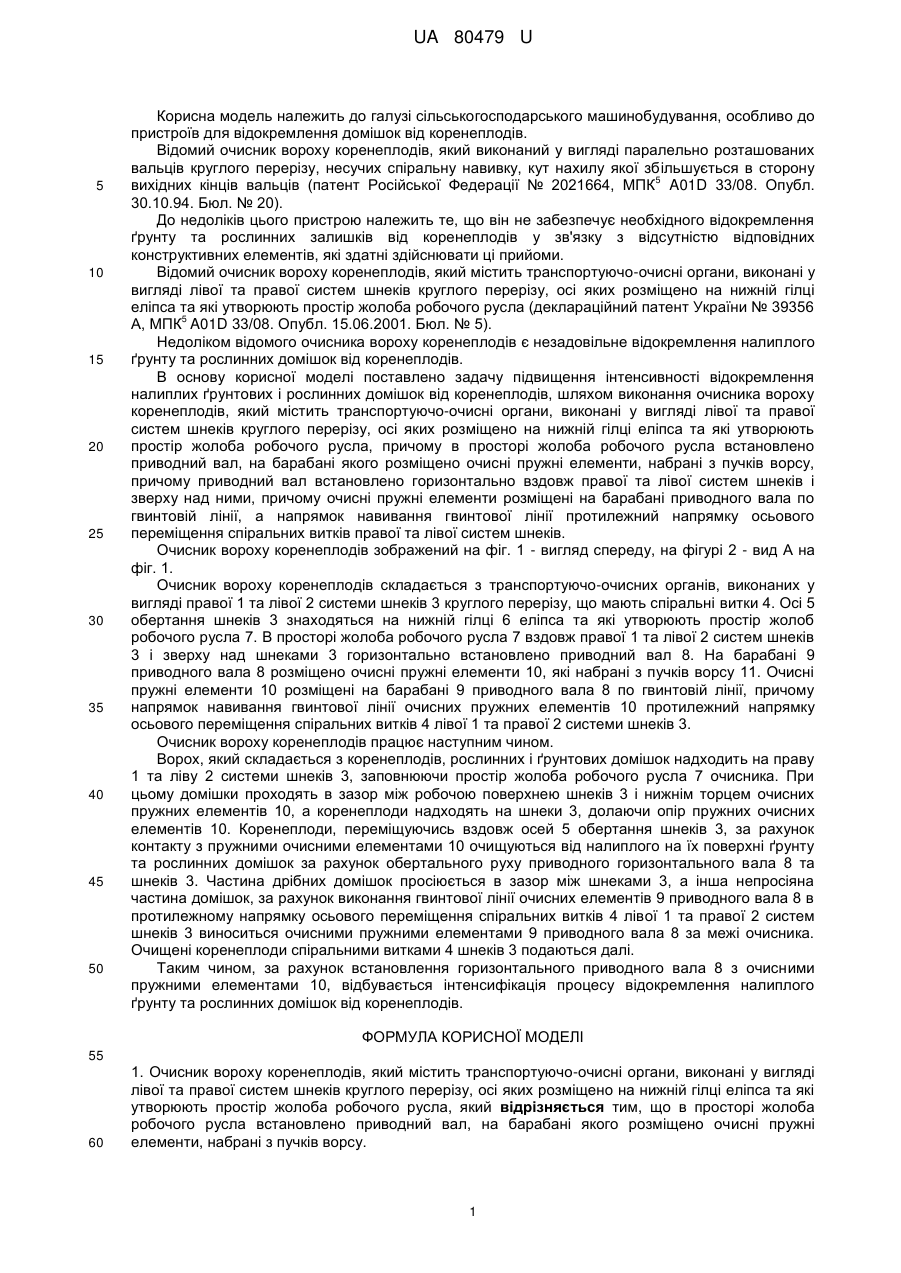

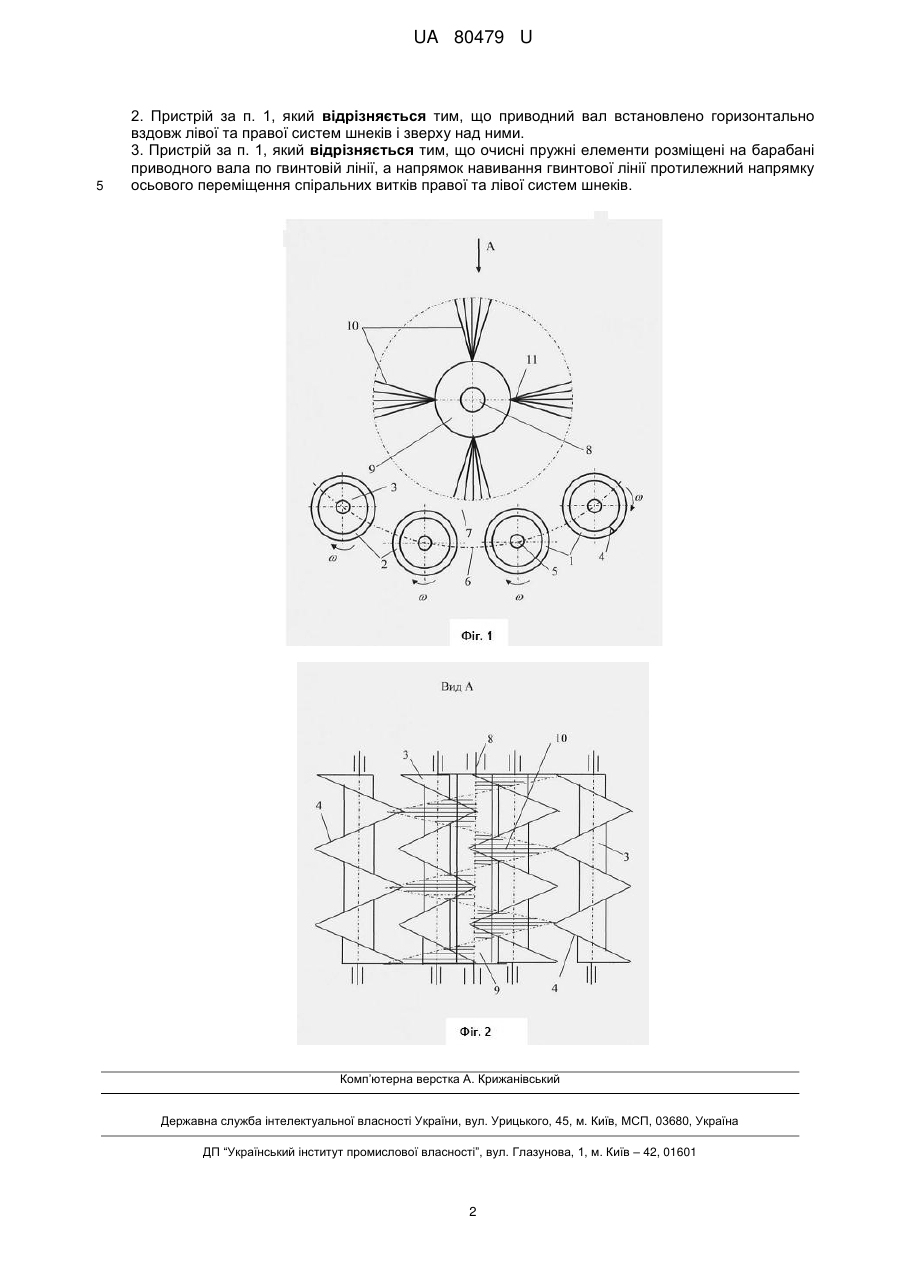

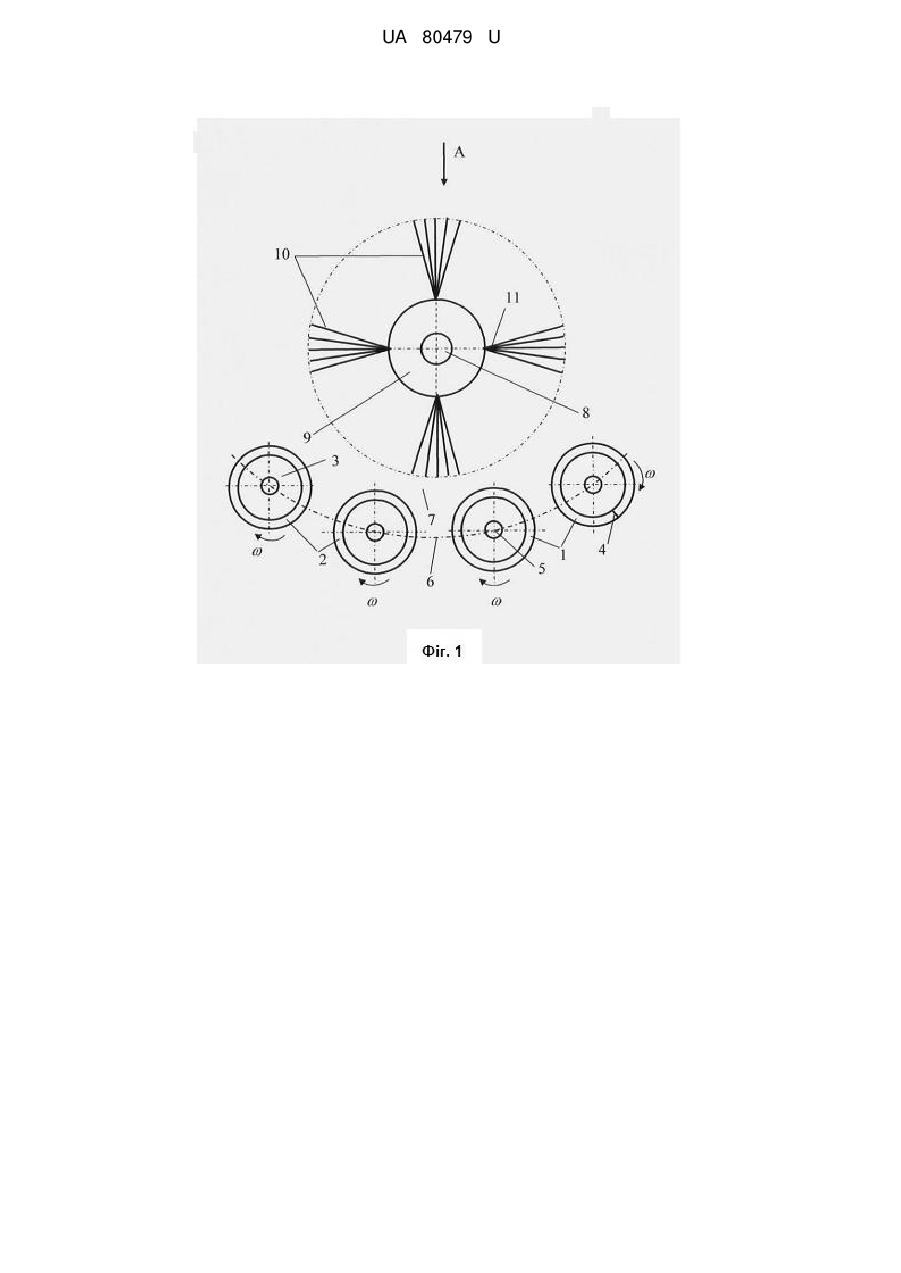

Реферат: Очисник вороху коренеплодів містить транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють простір жолоба робочого русла. В просторі жолоба робочого русла встановлено приводний вал, на барабані якого розміщено очисні пружні елементи, набрані з пучків ворсу. UA 80479 U (54) ОЧИСНИК ВОРОХУ КОРЕНЕПЛОДІВ UA 80479 U UA 80479 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до пристроїв для відокремлення домішок від коренеплодів. Відомий очисник вороху коренеплодів, який виконаний у вигляді паралельно розташованих вальців круглого перерізу, несучих спіральну навивку, кут нахилу якої збільшується в сторону 5 вихідних кінців вальців (патент Російської Федерації № 2021664, МПК A01D 33/08. Опубл. 30.10.94. Бюл. № 20). До недоліків цього пристрою належить те, що він не забезпечує необхідного відокремлення ґрунту та рослинних залишків від коренеплодів у зв'язку з відсутністю відповідних конструктивних елементів, які здатні здійснювати ці прийоми. Відомий очисник вороху коренеплодів, який містить транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють простір жолоба робочого русла (деклараційний патент України № 39356 5 А, МПК A01D 33/08. Опубл. 15.06.2001. Бюл. № 5). Недоліком відомого очисника вороху коренеплодів є незадовільне відокремлення налиплого ґрунту та рослинних домішок від коренеплодів. В основу корисної моделі поставлено задачу підвищення інтенсивності відокремлення налиплих ґрунтових і рослинних домішок від коренеплодів, шляхом виконання очисника вороху коренеплодів, який містить транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють простір жолоба робочого русла, причому в просторі жолоба робочого русла встановлено приводний вал, на барабані якого розміщено очисні пружні елементи, набрані з пучків ворсу, причому приводний вал встановлено горизонтально вздовж правої та лівої систем шнеків і зверху над ними, причому очисні пружні елементи розміщені на барабані приводного вала по гвинтовій лінії, а напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення спіральних витків правої та лівої систем шнеків. Очисник вороху коренеплодів зображений на фіг. 1 - вигляд спереду, на фігурі 2 - вид А на фіг. 1. Очисник вороху коренеплодів складається з транспортуючо-очисних органів, виконаних у вигляді правої 1 та лівої 2 системи шнеків 3 круглого перерізу, що мають спіральні витки 4. Осі 5 обертання шнеків 3 знаходяться на нижній гілці 6 еліпса та які утворюють простір жолоб робочого русла 7. В просторі жолоба робочого русла 7 вздовж правої 1 та лівої 2 систем шнеків 3 і зверху над шнеками 3 горизонтально встановлено приводний вал 8. На барабані 9 приводного вала 8 розміщено очисні пружні елементи 10, які набрані з пучків ворсу 11. Очисні пружні елементи 10 розміщені на барабані 9 приводного вала 8 по гвинтовій лінії, причому напрямок навивання гвинтової лінії очисних пружних елементів 10 протилежний напрямку осьового переміщення спіральних витків 4 лівої 1 та правої 2 системи шнеків 3. Очисник вороху коренеплодів працює наступним чином. Ворох, який складається з коренеплодів, рослинних і ґрунтових домішок надходить на праву 1 та ліву 2 системи шнеків 3, заповнюючи простір жолоба робочого русла 7 очисника. При цьому домішки проходять в зазор між робочою поверхнею шнеків 3 і нижнім торцем очисних пружних елементів 10, а коренеплоди надходять на шнеки 3, долаючи опір пружних очисних елементів 10. Коренеплоди, переміщуючись вздовж осей 5 обертання шнеків 3, за рахунок контакту з пружними очисними елементами 10 очищуються від налиплого на їх поверхні ґрунту та рослинних домішок за рахунок обертального руху приводного горизонтального вала 8 та шнеків 3. Частина дрібних домішок просіюється в зазор між шнеками 3, а інша непросіяна частина домішок, за рахунок виконання гвинтової лінії очисних елементів 9 приводного вала 8 в протилежному напрямку осьового переміщення спіральних витків 4 лівої 1 та правої 2 систем шнеків 3 виноситься очисними пружними елементами 9 приводного вала 8 за межі очисника. Очищені коренеплоди спіральними витками 4 шнеків 3 подаються далі. Таким чином, за рахунок встановлення горизонтального приводного вала 8 з очисними пружними елементами10, відбувається інтенсифікація процесу відокремлення налиплого ґрунту та рослинних домішок від коренеплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Очисник вороху коренеплодів, який містить транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють простір жолоба робочого русла, який відрізняється тим, що в просторі жолоба робочого русла встановлено приводний вал, на барабані якого розміщено очисні пружні елементи, набрані з пучків ворсу. 1 UA 80479 U 5 2. Пристрій за п. 1, який відрізняється тим, що приводний вал встановлено горизонтально вздовж лівої та правої систем шнеків і зверху над ними. 3. Пристрій за п. 1, який відрізняється тим, що очисні пружні елементи розміщені на барабані приводного вала по гвинтовій лінії, а напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення спіральних витків правої та лівої систем шнеків. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
