Очисна система вороху коренеплодів
Номер патенту: 46919
Опубліковано: 11.01.2010
Автори: Рамш Василь Юрійович, Барановський Віктор Миколайович, Постол Олександр Миколайович, Паньків Марія Романівна
Формула / Реферат
Очисна система вороху коренеплодів, яка містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, яка встановлена під кутом до горизонту, та транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють жолоб робочого русла, яка відрізняється тим, що нижній схід очисної гірки встановлено над жолобом робочого русла з торцевої частини зони початку руху вороху коренеплодів, а завантажувальний транспортер розміщено над і вздовж жолоба робочого русла шнеків круглого перерізу.
Текст

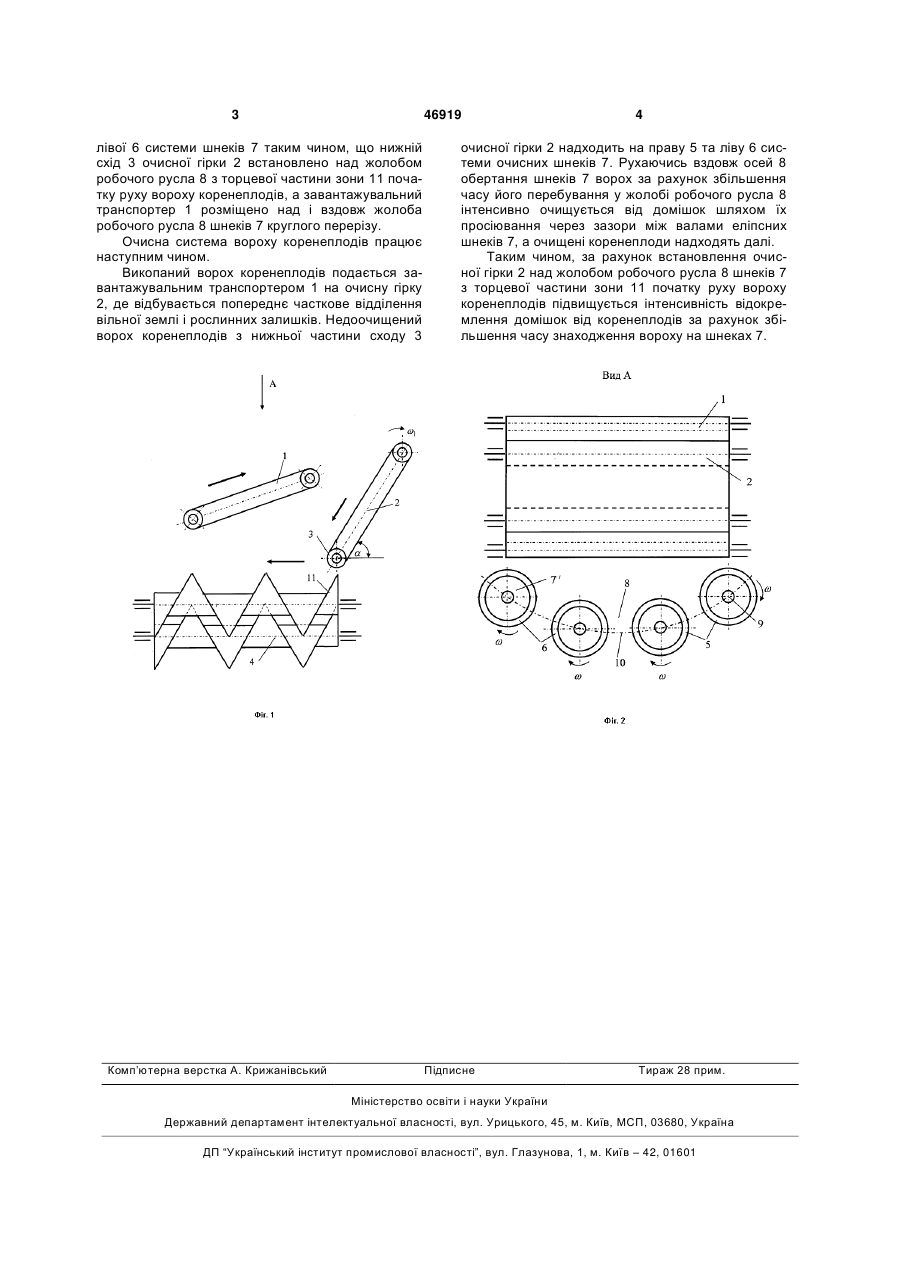

Очисна система вороху коренеплодів, яка містить завантажувальний транспортер, очисну 3 46919 лівої 6 системи шнеків 7 таким чином, що нижній схід 3 очисної гірки 2 встановлено над жолобом робочого русла 8 з торцевої частини зони 11 початку руху вороху коренеплодів, а завантажувальний транспортер 1 розміщено над і вздовж жолоба робочого русла 8 шнеків 7 круглого перерізу. Очисна система вороху коренеплодів працює наступним чином. Викопаний ворох коренеплодів подається завантажувальним транспортером 1 на очисну гірку 2, де відбувається попереднє часткове відділення вільної землі і рослинних залишків. Недоочищений ворох коренеплодів з нижньої частини сходу 3 Комп’ютерна верстка А. Крижанівський 4 очисної гірки 2 надходить на праву 5 та ліву 6 системи очисних шнеків 7. Рухаючись вздовж осей 8 обертання шнеків 7 ворох за рахунок збільшення часу його перебування у жолобі робочого русла 8 інтенсивно очищується від домішок шляхом їх просіювання через зазори між валами еліпсних шнеків 7, а очищені коренеплоди надходять далі. Таким чином, за рахунок встановлення очисної гірки 2 над жолобом робочого русла 8 шнеків 7 з торцевої частини зони 11 початку руху вороху коренеплодів підвищується інтенсивність відокремлення домішок від коренеплодів за рахунок збільшення часу знаходження вороху на шнеках 7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCleaning system of a tuberous root heap
Автори англійськоюPankiv Mariia Romanivna, Baranovskyi Viktor Mykolaiovych, Postol Oleksandr Mykolaiovych, Ramsh Vasyl Yuriiovych
Назва патенту російськоюОчистная система вороха корнеплодов
Автори російськоюПанькив Мария Романовна, Барановский Виктор Николаевич, Постол Александр Николаевич, Рамш Василий Юрьевич
МПК / Мітки
МПК: A01D 33/08
Мітки: очисна, система, вороху, коренеплодів
