Планетарна машина для подрібнення насінин баклажанів

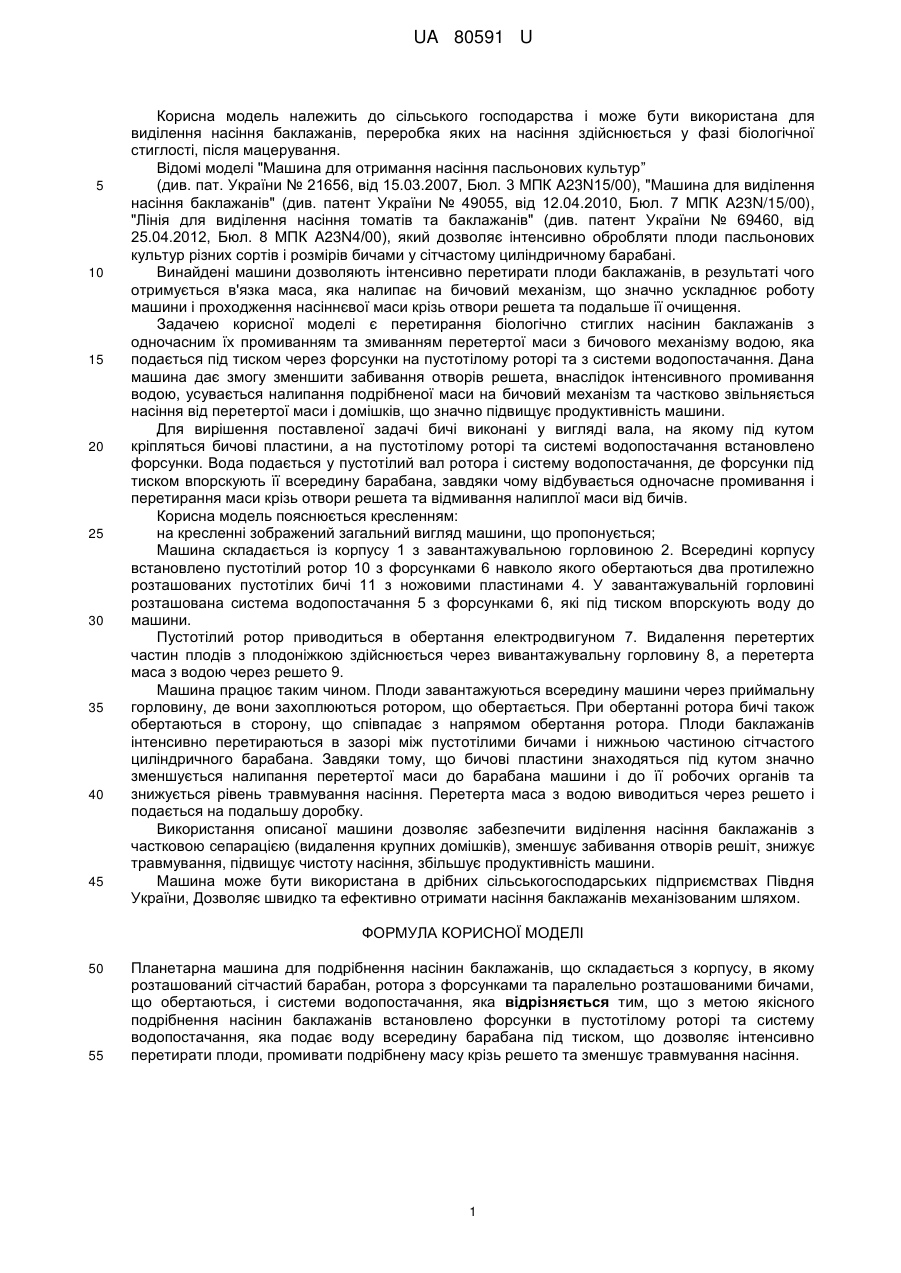

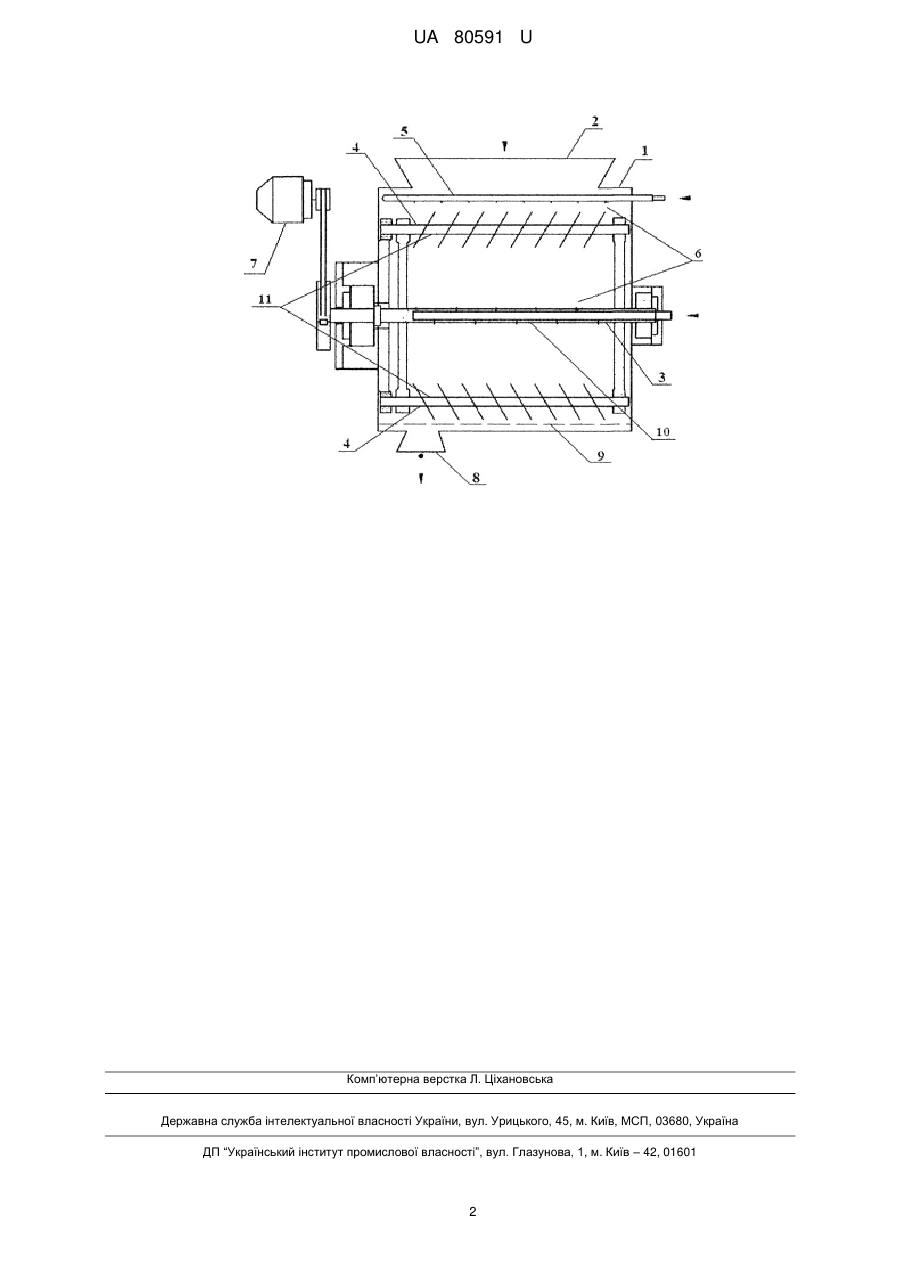

Реферат: Планетарна машина для подрібнення насінин баклажанів складається з корпусу, в якому розташований сітчастий барабан, ротора з форсунками, паралельно розташованими бичами, що обертаються, і системи водопостачання. Додатково встановлено форсунки в пустотілому роторі та систему водопостачання, яка подає воду всередину барабана під тиском. UA 80591 U (54) ПЛАНЕТАРНА МАШИНА ДЛЯ ПОДРІБНЕННЯ НАСІНИН БАКЛАЖАНІВ UA 80591 U UA 80591 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства і може бути використана для виділення насіння баклажанів, переробка яких на насіння здійснюється у фазі біологічної стиглості, після мацерування. Відомі моделі "Машина для отримання насіння пасльонових культур” (див. пат. України № 21656, від 15.03.2007, Бюл. 3 МПК A23N15/00), "Машина для виділення насіння баклажанів" (див. патент України № 49055, від 12.04.2010, Бюл. 7 МПК A23N/15/00), "Лінія для виділення насіння томатів та баклажанів" (див. патент України № 69460, від 25.04.2012, Бюл. 8 МПК A23N4/00), який дозволяє інтенсивно обробляти плоди пасльонових культур різних сортів і розмірів бичами у сітчастому циліндричному барабані. Винайдені машини дозволяють інтенсивно перетирати плоди баклажанів, в результаті чого отримується в'язка маса, яка налипає на бичовий механізм, що значно ускладнює роботу машини і проходження насіннєвої маси крізь отвори решета та подальше її очищення. Задачею корисної моделі є перетирання біологічно стиглих насінин баклажанів з одночасним їх промиванням та змиванням перетертої маси з бичового механізму водою, яка подається під тиском через форсунки на пустотілому роторі та з системи водопостачання. Дана машина дає змогу зменшити забивання отворів решета, внаслідок інтенсивного промивання водою, усувається налипання подрібненої маси на бичовий механізм та частково звільняється насіння від перетертої маси і домішків, що значно підвищує продуктивність машини. Для вирішення поставленої задачі бичі виконані у вигляді вала, на якому під кутом кріпляться бичові пластини, а на пустотілому роторі та системі водопостачання встановлено форсунки. Вода подається у пустотілий вал ротора і систему водопостачання, де форсунки під тиском впорскують її всередину барабана, завдяки чому відбувається одночасне промивання і перетирання маси крізь отвори решета та відмивання налиплої маси від бичів. Корисна модель пояснюється кресленням: на кресленні зображений загальний вигляд машини, що пропонується; Машина складається із корпусу 1 з завантажувальною горловиною 2. Всередині корпусу встановлено пустотілий ротор 10 з форсунками 6 навколо якого обертаються два протилежно розташованих пустотілих бичі 11 з ножовими пластинами 4. У завантажувальній горловині розташована система водопостачання 5 з форсунками 6, які під тиском впорскують воду до машини. Пустотілий ротор приводиться в обертання електродвигуном 7. Видалення перетертих частин плодів з плодоніжкою здійснюється через вивантажувальну горловину 8, а перетерта маса з водою через решето 9. Машина працює таким чином. Плоди завантажуються всередину машини через приймальну горловину, де вони захоплюються ротором, що обертається. При обертанні ротора бичі також обертаються в сторону, що співпадає з напрямом обертання ротора. Плоди баклажанів інтенсивно перетираються в зазорі між пустотілими бичами і нижньою частиною сітчастого циліндричного барабана. Завдяки тому, що бичові пластини знаходяться під кутом значно зменшується налипання перетертої маси до барабана машини і до її робочих органів та знижується рівень травмування насіння. Перетерта маса з водою виводиться через решето і подається на подальшу доробку. Використання описаної машини дозволяє забезпечити виділення насіння баклажанів з частковою сепарацією (видалення крупних домішків), зменшує забивання отворів решіт, знижує травмування, підвищує чистоту насіння, збільшує продуктивність машини. Машина може бути використана в дрібних сільськогосподарських підприємствах Півдня України, Дозволяє швидко та ефективно отримати насіння баклажанів механізованим шляхом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Планетарна машина для подрібнення насінин баклажанів, що складається з корпусу, в якому розташований сітчастий барабан, ротора з форсунками та паралельно розташованими бичами, що обертаються, і системи водопостачання, яка відрізняється тим, що з метою якісного подрібнення насінин баклажанів встановлено форсунки в пустотілому роторі та систему водопостачання, яка подає воду всередину барабана під тиском, що дозволяє інтенсивно перетирати плоди, промивати подрібнену масу крізь решето та зменшує травмування насіння. 1 UA 80591 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
