Лінія для виділення насіння томатів та баклажанів

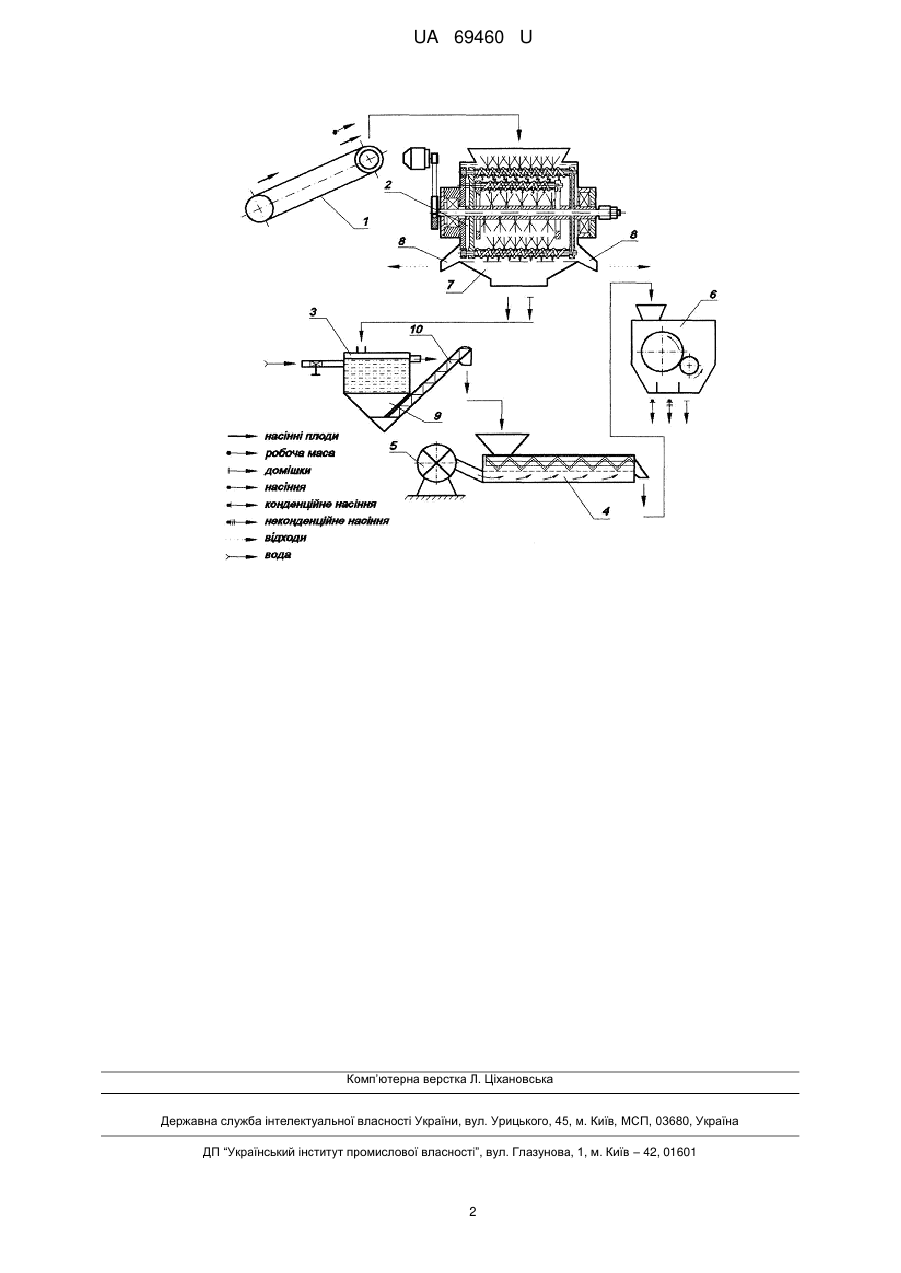

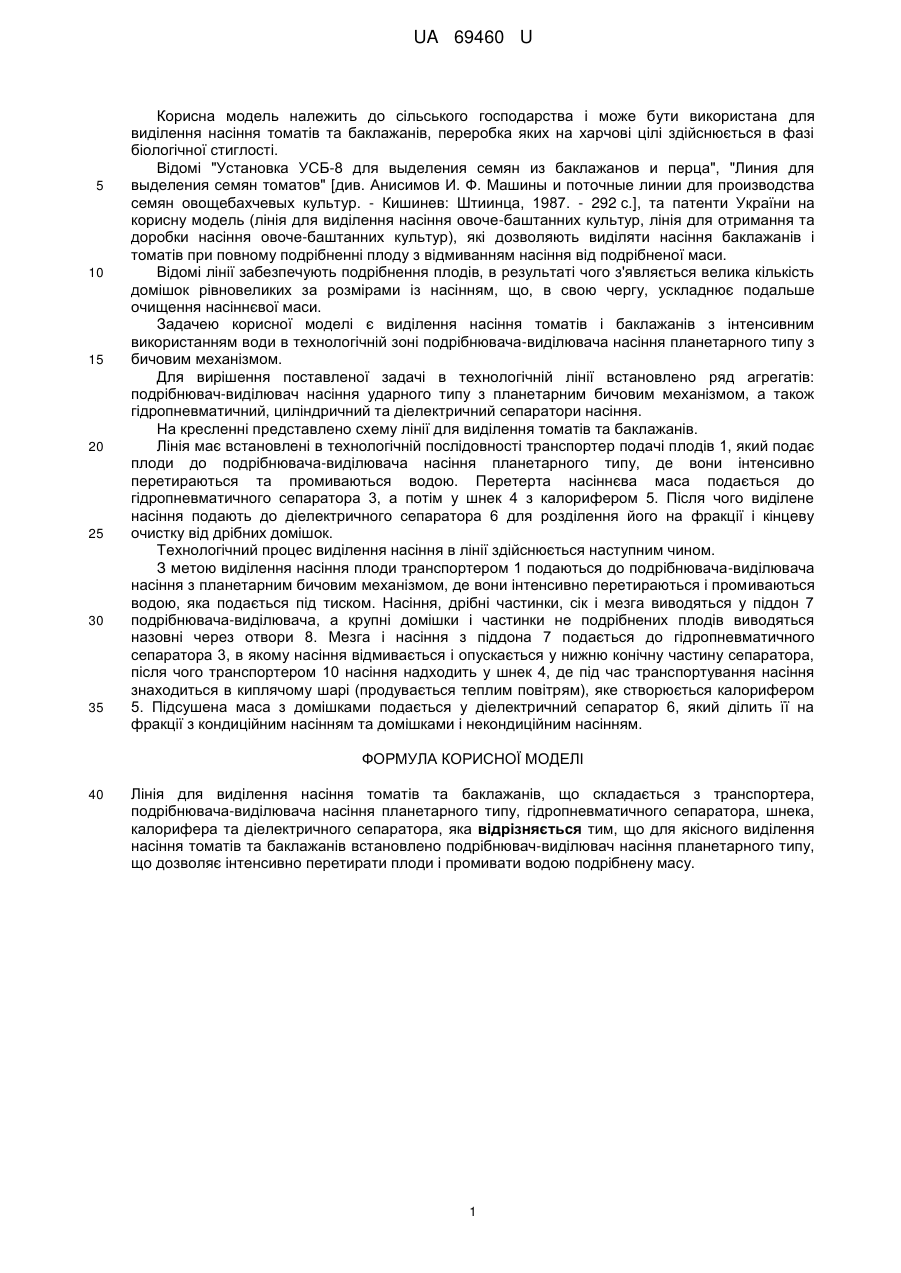

Реферат: UA 69460 U UA 69460 U 5 10 15 20 25 30 35 Корисна модель належить до сільського господарства і може бути використана для виділення насіння томатів та баклажанів, переробка яких на харчові цілі здійснюється в фазі біологічної стиглості. Відомі "Установка УСБ-8 для выделения семян из баклажанов и перца", "Линия для выделения семян томатов" [див. Анисимов И. Ф. Машины и поточные линии для производства семян овощебахчевых культур. - Кишинев: Штиинца, 1987. - 292 с.], та патенти України на корисну модель (лінія для виділення насіння овоче-баштанних культур, лінія для отримання та доробки насіння овоче-баштанних культур), які дозволяють виділяти насіння баклажанів і томатів при повному подрібненні плоду з відмиванням насіння від подрібненої маси. Відомі лінії забезпечують подрібнення плодів, в результаті чого з'являється велика кількість домішок рівновеликих за розмірами із насінням, що, в свою чергу, ускладнює подальше очищення насіннєвої маси. Задачею корисної моделі є виділення насіння томатів і баклажанів з інтенсивним використанням води в технологічній зоні подрібнювача-виділювача насіння планетарного типу з бичовим механізмом. Для вирішення поставленої задачі в технологічній лінії встановлено ряд агрегатів: подрібнювач-виділювач насіння ударного типу з планетарним бичовим механізмом, а також гідропневматичний, циліндричний та діелектричний сепаратори насіння. На кресленні представлено схему лінії для виділення томатів та баклажанів. Лінія має встановлені в технологічній послідовності транспортер подачі плодів 1, який подає плоди до подрібнювача-виділювача насіння планетарного типу, де вони інтенсивно перетираються та промиваються водою. Перетерта насіннєва маса подається до гідропневматичного сепаратора 3, а потім у шнек 4 з калорифером 5. Після чого виділене насіння подають до діелектричного сепаратора 6 для розділення його на фракції і кінцеву очистку від дрібних домішок. Технологічний процес виділення насіння в лінії здійснюється наступним чином. З метою виділення насіння плоди транспортером 1 подаються до подрібнювача-виділювача насіння з планетарним бичовим механізмом, де вони інтенсивно перетираються і промиваються водою, яка подається під тиском. Насіння, дрібні частинки, сік і мезга виводяться у піддон 7 подрібнювача-виділювача, а крупні домішки і частинки не подрібнених плодів виводяться назовні через отвори 8. Мезга і насіння з піддона 7 подається до гідропневматичного сепаратора 3, в якому насіння відмивається і опускається у нижню конічну частину сепаратора, після чого транспортером 10 насіння надходить у шнек 4, де під час транспортування насіння знаходиться в киплячому шарі (продувається теплим повітрям), яке створюється калорифером 5. Підсушена маса з домішками подається у діелектричний сепаратор 6, який ділить її на фракції з кондиційним насінням та домішками і некондиційним насінням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Лінія для виділення насіння томатів та баклажанів, що складається з транспортера, подрібнювача-виділювача насіння планетарного типу, гідропневматичного сепаратора, шнека, калорифера та діелектричного сепаратора, яка відрізняється тим, що для якісного виділення насіння томатів та баклажанів встановлено подрібнювач-виділювач насіння планетарного типу, що дозволяє інтенсивно перетирати плоди і промивати водою подрібнену масу. 1 UA 69460 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
