Машина для виділення насіння баклажанів
Формула / Реферат
Машина для виділення насіння баклажанів, що складається із корпусу з сітчастим циліндричним барабаном та ексцентрично розташованим всередині пустотілими ротором і парами бичів, що обертаються, яка відрізняється тим, що з метою виділення насіння баклажанів на пустотілих бичах встановлені форсунки для подачі води під тиском усередину сітчастого циліндричного барабана.
Текст

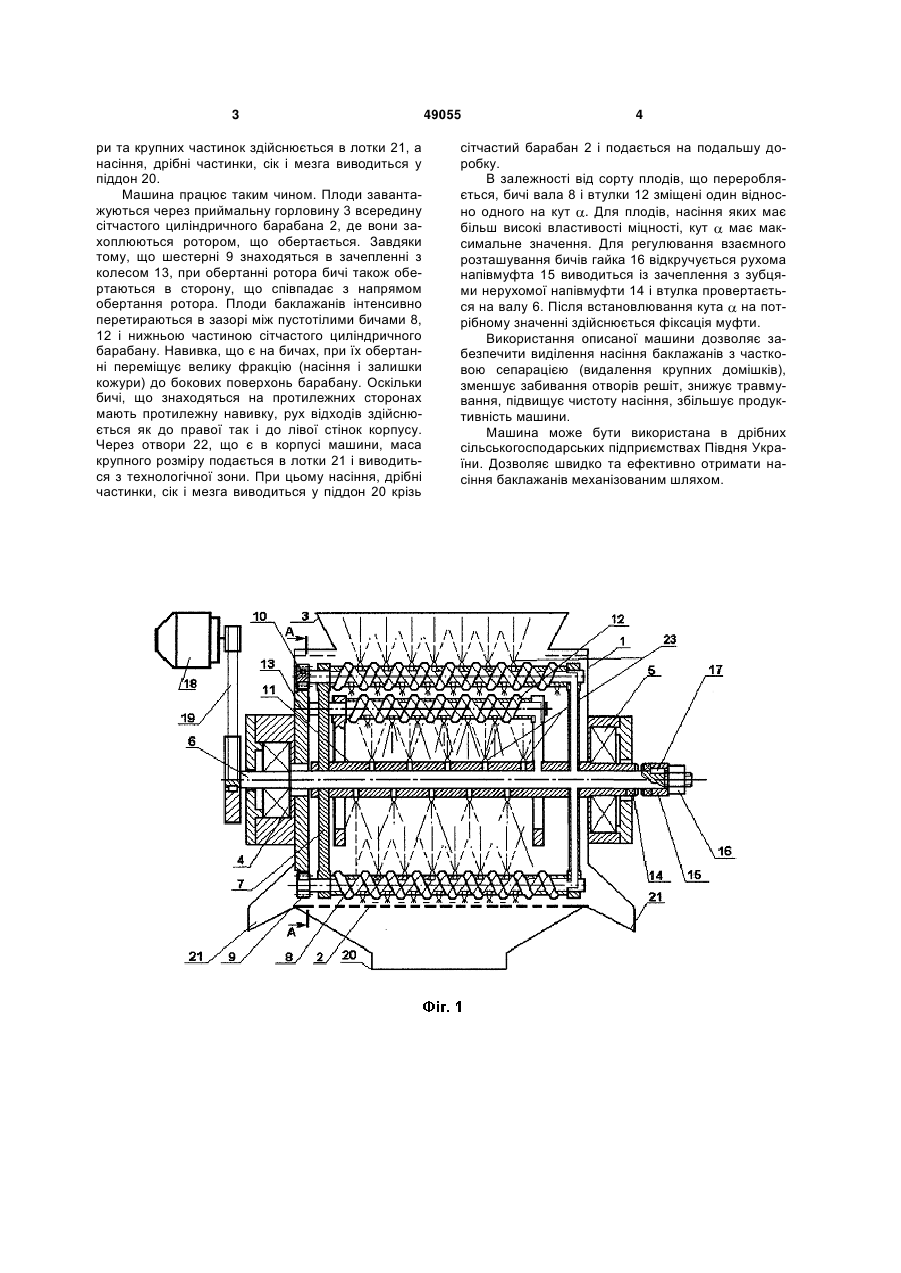

Машина для виділення насіння баклажанів, що складається із корпусу з сітчастим циліндрич 3 ри та крупних частинок здійснюється в лотки 21, а насіння, дрібні частинки, сік і мезга виводиться у піддон 20. Машина працює таким чином. Плоди завантажуються через приймальну горловину 3 всередину сітчастого циліндричного барабана 2, де вони захоплюються ротором, що обертається. Завдяки тому, що шестерні 9 знаходяться в зачепленні з колесом 13, при обертанні ротора бичі також обертаються в сторону, що співпадає з напрямом обертання ротора. Плоди баклажанів інтенсивно перетираються в зазорі між пустотілими бичами 8, 12 і нижньою частиною сітчастого циліндричного барабану. Навивка, що є на бичах, при їх обертанні переміщує велику фракцію (насіння і залишки кожури) до бокових поверхонь барабану. Оскільки бичі, що знаходяться на протилежних сторонах мають протилежну навивку, рух відходів здійснюється як до правої так і до лівої стінок корпусу. Через отвори 22, що є в корпусі машини, маса крупного розміру подається в лотки 21 і виводиться з технологічної зони. При цьому насіння, дрібні частинки, сік і мезга виводиться у піддон 20 крізь 49055 4 сітчастий барабан 2 і подається на подальшу доробку. В залежності від сорту плодів, що переробляється, бичі вала 8 і втулки 12 зміщені один відносно одного на кут . Для плодів, насіння яких має більш високі властивості міцності, кут має максимальне значення. Для регулювання взаємного розташування бичів гайка 16 відкручується рухома напівмуфта 15 виводиться із зачеплення з зубцями нерухомої напівмуфти 14 і втулка провертається на валу 6. Після встановлювання кута на потрібному значенні здійснюється фіксація муфти. Використання описаної машини дозволяє забезпечити виділення насіння баклажанів з частковою сепарацією (видалення крупних домішків), зменшує забивання отворів решіт, знижує травмування, підвищує чистоту насіння, збільшує продуктивність машини. Машина може бути використана в дрібних сільськогосподарських підприємствах Півдня України. Дозволяє швидко та ефективно отримати насіння баклажанів механізованим шляхом. 5 Комп’ютерна верстка О. Рябко 49055 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for extracting aubergine seeds
Автори англійськоюDumenko Kostiantyn Mykolaiovych
Назва патенту російськоюМашина для выделения семян баклажанов
Автори російськоюДуменко Константин Николаевич
МПК / Мітки
МПК: A23N 15/00
Мітки: насіння, баклажанів, машина, виділення
