Пристрій для обгортання пакет-піддонів розтягуваною плівкою
Номер патенту: 80622
Опубліковано: 10.06.2013
Автори: Максименко Ірина Фаддеївна, Соколенко Анатолій Іванович, Павлов Сергій Олексійович
Формула / Реферат
Пристрій для обгортання пакет-піддонів розтягуваною плівкою, що містить поворотний стіл, притискну плиту і бобіноутримувач, встановлений на вертикальній колоні з можливістю зворотно-поступального руху, який відрізняється тим, що механізм приводу поворотного столу устатковано системою датчиків визначення кутової координати поворотного столу, контролером і частотним перетворювачем живлення двигуна приводу.
Текст

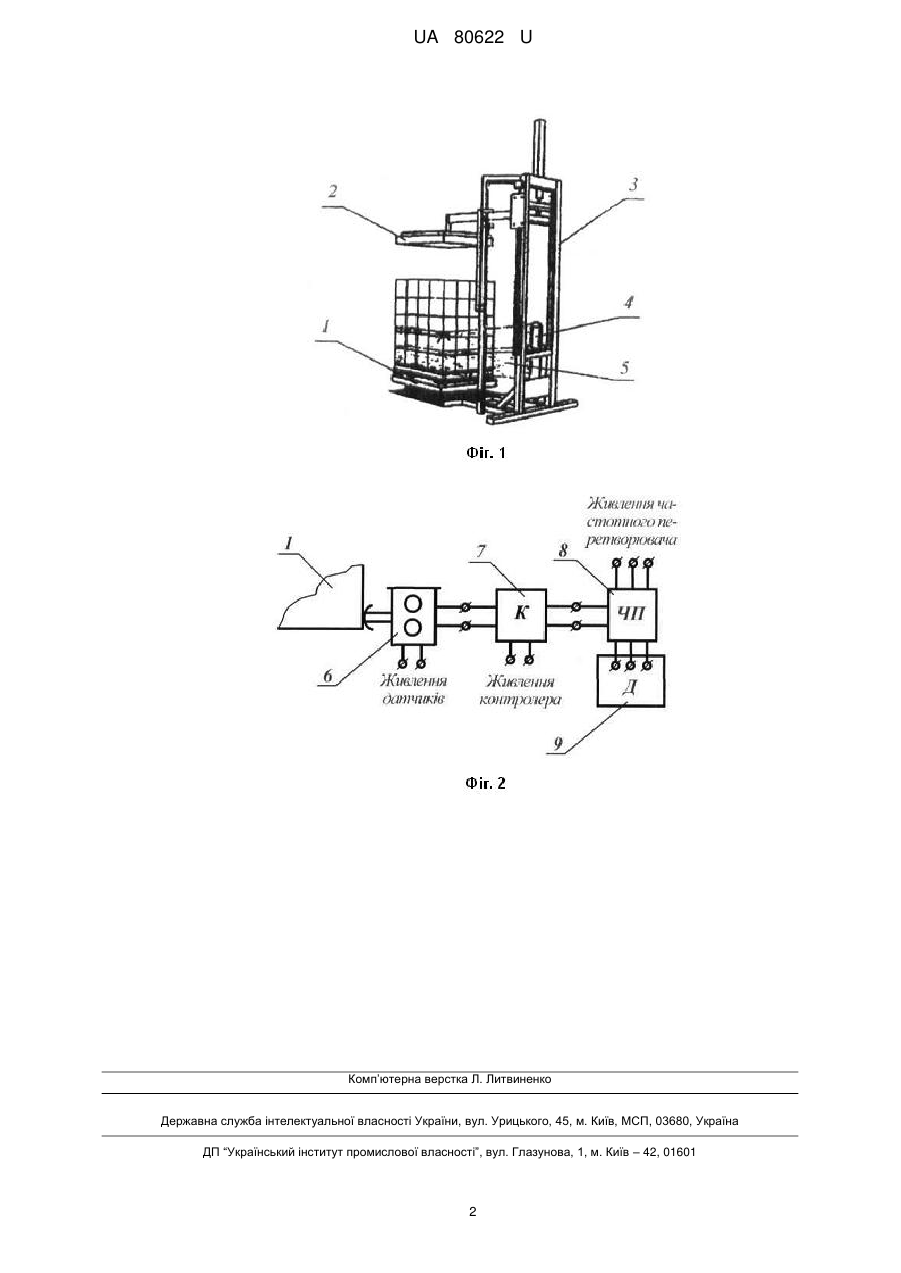

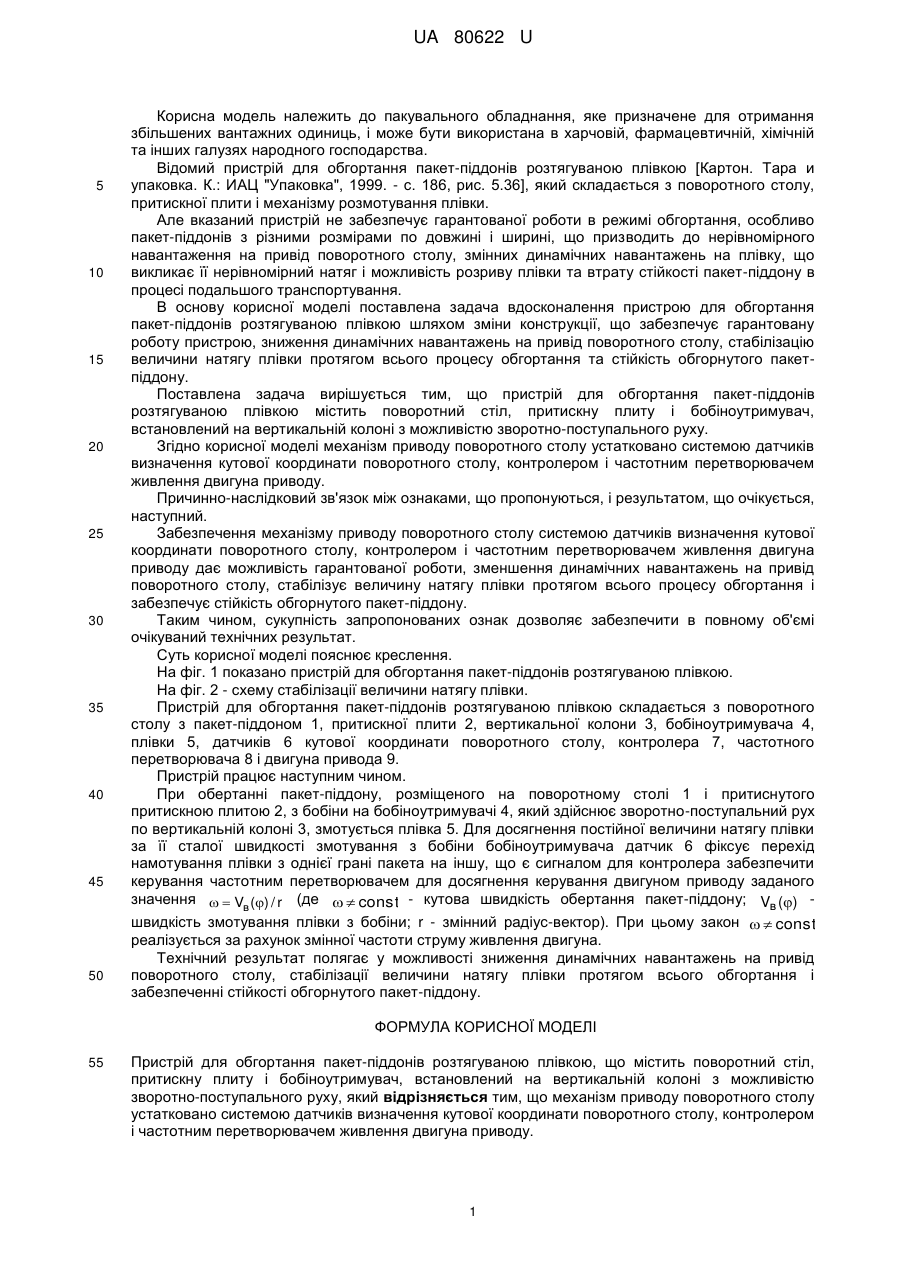

Реферат: UA 80622 U UA 80622 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пакувального обладнання, яке призначене для отримання збільшених вантажних одиниць, і може бути використана в харчовій, фармацевтичній, хімічній та інших галузях народного господарства. Відомий пристрій для обгортання пакет-піддонів розтягуваною плівкою [Картон. Тара и упаковка. К.: ИАЦ "Упаковка", 1999. - с. 186, рис. 5.36], який складається з поворотного столу, притискної плити і механізму розмотування плівки. Але вказаний пристрій не забезпечує гарантованої роботи в режимі обгортання, особливо пакет-піддонів з різними розмірами по довжині і ширині, що призводить до нерівномірного навантаження на привід поворотного столу, змінних динамічних навантажень на плівку, що викликає її нерівномірний натяг і можливість розриву плівки та втрату стійкості пакет-піддону в процесі подальшого транспортування. В основу корисної моделі поставлена задача вдосконалення пристрою для обгортання пакет-піддонів розтягуваною плівкою шляхом зміни конструкції, що забезпечує гарантовану роботу пристрою, зниження динамічних навантажень на привід поворотного столу, стабілізацію величини натягу плівки протягом всього процесу обгортання та стійкість обгорнутого пакетпіддону. Поставлена задача вирішується тим, що пристрій для обгортання пакет-піддонів розтягуваною плівкою містить поворотний стіл, притискну плиту і бобіноутримувач, встановлений на вертикальній колоні з можливістю зворотно-поступального руху. Згідно корисної моделі механізм приводу поворотного столу устатковано системою датчиків визначення кутової координати поворотного столу, контролером і частотним перетворювачем живлення двигуна приводу. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Забезпечення механізму приводу поворотного столу системою датчиків визначення кутової координати поворотного столу, контролером і частотним перетворювачем живлення двигуна приводу дає можливість гарантованої роботи, зменшення динамічних навантажень на привід поворотного столу, стабілізує величину натягу плівки протягом всього процесу обгортання і забезпечує стійкість обгорнутого пакет-піддону. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічних результат. Суть корисної моделі пояснює креслення. На фіг. 1 показано пристрій для обгортання пакет-піддонів розтягуваною плівкою. На фіг. 2 - схему стабілізації величини натягу плівки. Пристрій для обгортання пакет-піддонів розтягуваною плівкою складається з поворотного столу з пакет-піддоном 1, притискної плити 2, вертикальної колони 3, бобіноутримувача 4, плівки 5, датчиків 6 кутової координати поворотного столу, контролера 7, частотного перетворювача 8 і двигуна привода 9. Пристрій працює наступним чином. При обертанні пакет-піддону, розміщеного на поворотному столі 1 і притиснутого притискною плитою 2, з бобіни на бобіноутримувачі 4, який здійснює зворотно-поступальний рух по вертикальній колоні 3, змотується плівка 5. Для досягнення постійної величини натягу плівки за її сталої швидкості змотування з бобіни бобіноутримувача датчик 6 фіксує перехід намотування плівки з однієї грані пакета на іншу, що є сигналом для контролера забезпечити керування частотним перетворювачем для досягнення керування двигуном приводу заданого значення Vв () / r (де const - кутова швидкість обертання пакет-піддону; Vв () швидкість змотування плівки з бобіни; r - змінний радіус-вектор). При цьому закон const реалізується за рахунок змінної частоти струму живлення двигуна. Технічний результат полягає у можливості зниження динамічних навантажень на привід поворотного столу, стабілізації величини натягу плівки протягом всього обгортання і забезпеченні стійкості обгорнутого пакет-піддону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для обгортання пакет-піддонів розтягуваною плівкою, що містить поворотний стіл, притискну плиту і бобіноутримувач, встановлений на вертикальній колоні з можливістю зворотно-поступального руху, який відрізняється тим, що механізм приводу поворотного столу устатковано системою датчиків визначення кутової координати поворотного столу, контролером і частотним перетворювачем живлення двигуна приводу. 1 UA 80622 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for wrapping package pallets with stretch film
Автори англійськоюPavlov Serhii Oleksiiovych, Sokolenko Anatolii Ivanovych, Maksymenko Iryna Fadeivna
Назва патенту російськоюУстройство для обертывания пакет-поддонов растягивающейся пленкой
Автори російськоюПавлов Сергей Алексеевич, Соколенко Анатолий Иванович, Максименко Ирина Фаддеевна
МПК / Мітки
МПК: B65B 11/00
Мітки: пакет-піддонів, плівкою, розтягуваною, обгортання, пристрій
