Обгортач рулонів сінажу полімерною плівкою

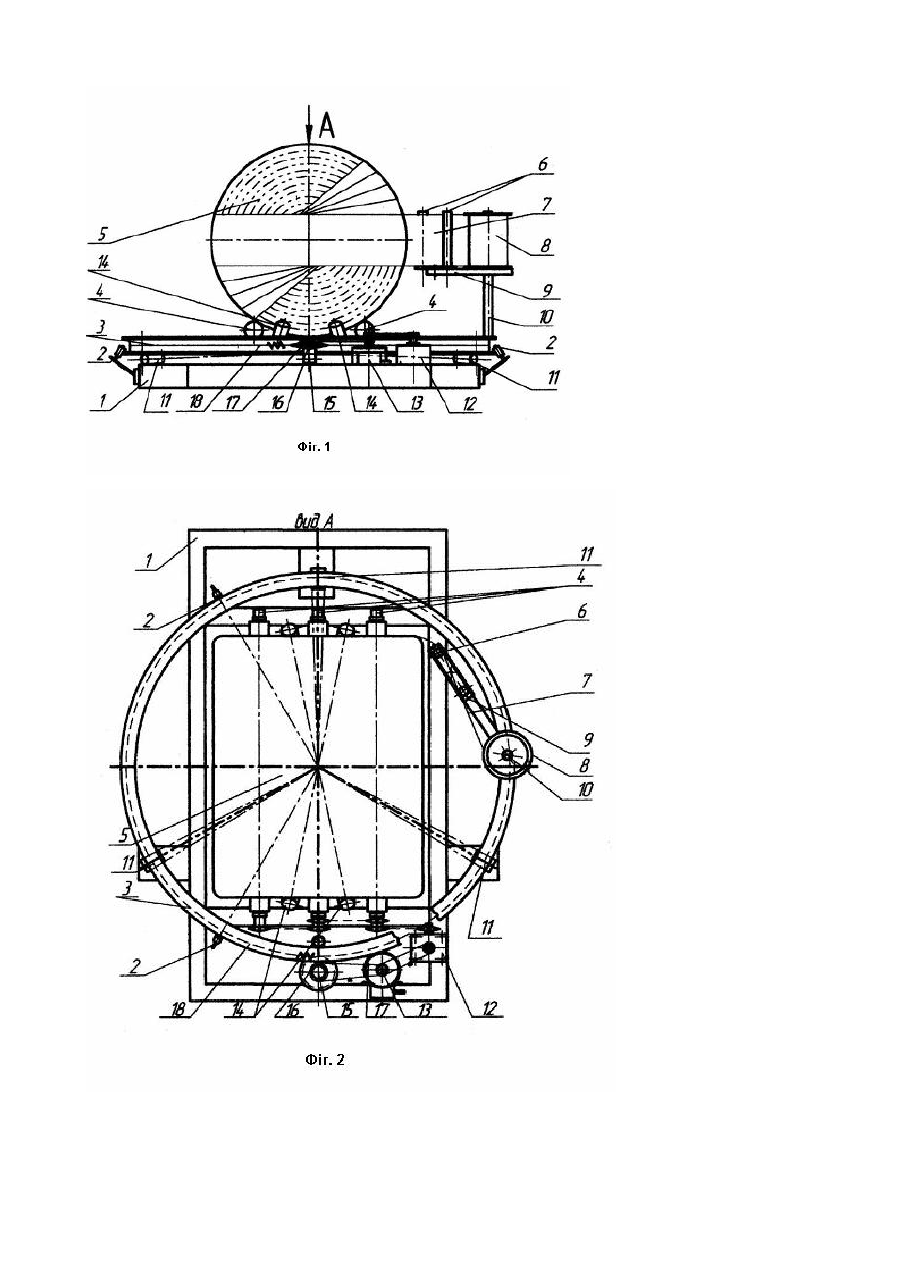

Корисна модель відноситься до галузі механізації сільського господарства і може бути використана при заготівлі сінажу в рулонах, обгорнути х полімерною плівкою або подібного матеріалу з плівковим захисним покриттям. Відомий пакувальник рулонів сінажу FW 10/2000 виробництва заводу "Пермтехмаш-Агро" (Російська Федерація) за ліцензією італійських фірм WOLVO-WOL AGRI та SLAM (рекламний проспект). Цей пакувальник працює так. На широкий гумовий пас, натягнутий між двома горизонтальними вальцями, укладають рулон сінажу. Вальці розміщені на спеціальній платформі, що обертається навколо вертикальної осі. Одночасно вальці обертають рулон навколо горизонтальної осі. Таким чином, рулон одночасно обертається навколо горизонтальної і вертикальної осей. Котушка з плівкою для обгортання рулону встановлена нерухомо на певній віддалі від рулону на вертикальній осі. Вільний кінець стрічки плівки, що намотана на котушку, прикріпляється до поверхні рулону. Рулон здійснює описаний вище складний рух і обгортається плівкою. Вказаний пакувальник обладнаний пристроєм для завантаження і розвантаження рулону. Пакувальник агрегатується з трактором, від якого приводяться в рух робочі органи. Недоліками цього пакувальника є складна конструкція приводу робочих органів і необхідність використання трактора при роботі в стаціонарних умовах. Відома також конструкція серії пакувальників австрійської фірми GO WEIL (рекламний проспект). Ця конструкція працює так. На широкий гумовий пас, натягнутий між двома горизонтальними вальцями, укладають рулон сінажу. Вальці обертають рулон навколо горизонтальної осі. Котушка зі стрічкою плівки встановлена на спеціальному водилі, яке розміщене над рулоном і обертається навколо вертикальної осі. Вільний кінець стрічки плівки прикріпляють до поверхні рулону. При одночасному обертанні рулону навколо горизонтальної осі і водила навколо вертикальної осі котушка рухається навколо рулону і обгортає його плівкою з потрібним взаємним перекриттям витків стрічки. Недоліками цієї конструкції є громіздкість і необхідність використання трактора для приводу робочих органів. Ці конструкції вибрані як аналоги запропонованої корисної моделі. В основу корисної моделі поставлене завдання розробити компактний обгортач рулонів сінажу полімерною плівкою для роботи в стаціонарних умовах з електроприводом і спрощеною конструкцією приводу робочих органів. Завдання вирішується таким чином. На рамі пристрою розміщені три вальці, на які укладають рулон сінажу. Котушка з плівкою розміщена на вертикальній осі (водилі), яка закріплена на поворотному крузі. Вальці і поворотний круг приводяться в рух від електродвигуна через редуктор і контрпривід. Вальці обертають рулон навколо горизонтальної осі, а поворотний круг, обертаючись навколо вертикальної осі, обертає водило з котушкою навколо рулону і обгортає його плівкою. Натяг плівки здійснюється натяжною вилкою. Сила натягу регулюється поворотом натяжних пальців вилки, між якими проходить стрічка плівки, за рахунок збільшення або зменшення тертя між пальцями і плівкою. Новизною даного технічного рішення є те, що водило з котушкою прикріплене до поворотного круга, який розміщений в нижній частині установки, а також використання натяжної вилки для регулювання натягу плівки. Це все спрощує механізм приводу робочих органів і зменшує габаритні розміри установки. На кресленнях (фіг.1 і фіг.2) показана принципова схема установки. Установка складається з таких основних функціональних вузлів: механізм обертання рулону сінажу навколо горизонтальної осі, механізм обгортання рулону плівкою і механізм приводу робочих органів. Ме ханізм обертання рулону сінажу містить три вальці 4, встановлених на рамі 1. Вальці з'єднані послідовно між собою ланцюговою передачею і обертаються від редуктора 13 в одну сторону. Для запобігання осьового зміщення рулону 5 вздовж вальців 4 внаслідок не циліндричності рулону передбачено чотири запобіжних ролики 14. Ме ханізм обгортання рулонів містить поворотний круг 3, який обертається навколо вертикальної осі на трьох конічних роликах 11, встановлених на рамі 1. На поворотному крузі 3 вертикально закріплене водило 10, на яке встановлюється котушка 8 з намотаною стрічкою плівки 7. На водилі 10 шарнірно закріплена натяжна вилка 9. На ній також шарнірно закріплені гальмівні пальці 6. За допомогою роликів 2 поворотний круг 3 утримується від зміщення в горизонтальній площині і від перекидання внаслідок натягу плівки 7 під час обгортання рулону 5. Ме ханізм приводу робочих органів містить електродвигун 12, редуктор 13 і контрпривід 15. Від редуктора 13 приводяться в рух вальці 4 через систему ланцюгових передач. На контрприводі 15 встановлена зірочка 16, яка обертає поворотний круг 3 через цівкове зачеплення. Цівкове зачеплення включає в себе зірочку 16 і приводний ланцюг 18 певного кроку, який прикріплений до бокової поверхні поворотного круга. Установка працює так. На вальці 4 вручну закочується рулон 5. Для цього може бути використана додатково похила площина. На водило 10 встановлюється котушка 8 з плівкою 7. Кінець плівки 7 пропускається між пальцями 6 натяжної вилки 9 і прикріпляється до шпагату, яким обмотаний рулон 5 під час пресування. Тертя плівки об пальці 6 натяжної вилки 9 забезпечує необхідний натяг плівки 7 під час обгортання. Натяг плівки 7 регулюється повертанням пальців 6. Вмикають електродвигун 12, від якого обертається контрпривід 15, який за допомогою зірочки 16 обертає поворотний круг 3. Редуктор 13 за допомогою ланцюгових передач обертає вальці 4. Внаслідок цього рулон сінажу 5 обертається навколо горизонтальної осі. Водило 10, обертаючись разом із кругом 3, обводить котушку 8 навколо рулону 5 і обгортає його плівкою. Оберти рулону 5 і круга 3 узгоджені між собою таким чином, що в результаті обгортання суміжні витки плівки взаємно перекриваються на 50%. За один цикл обгортання рулон покривається подвійним шаром плівки. Запропонована схема обгортача не має недоліків, властивих вибраним аналогам. Конструкція обгортача проста, компактна і не потребує додаткового трактора для приводу робочих органів.
