Сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів

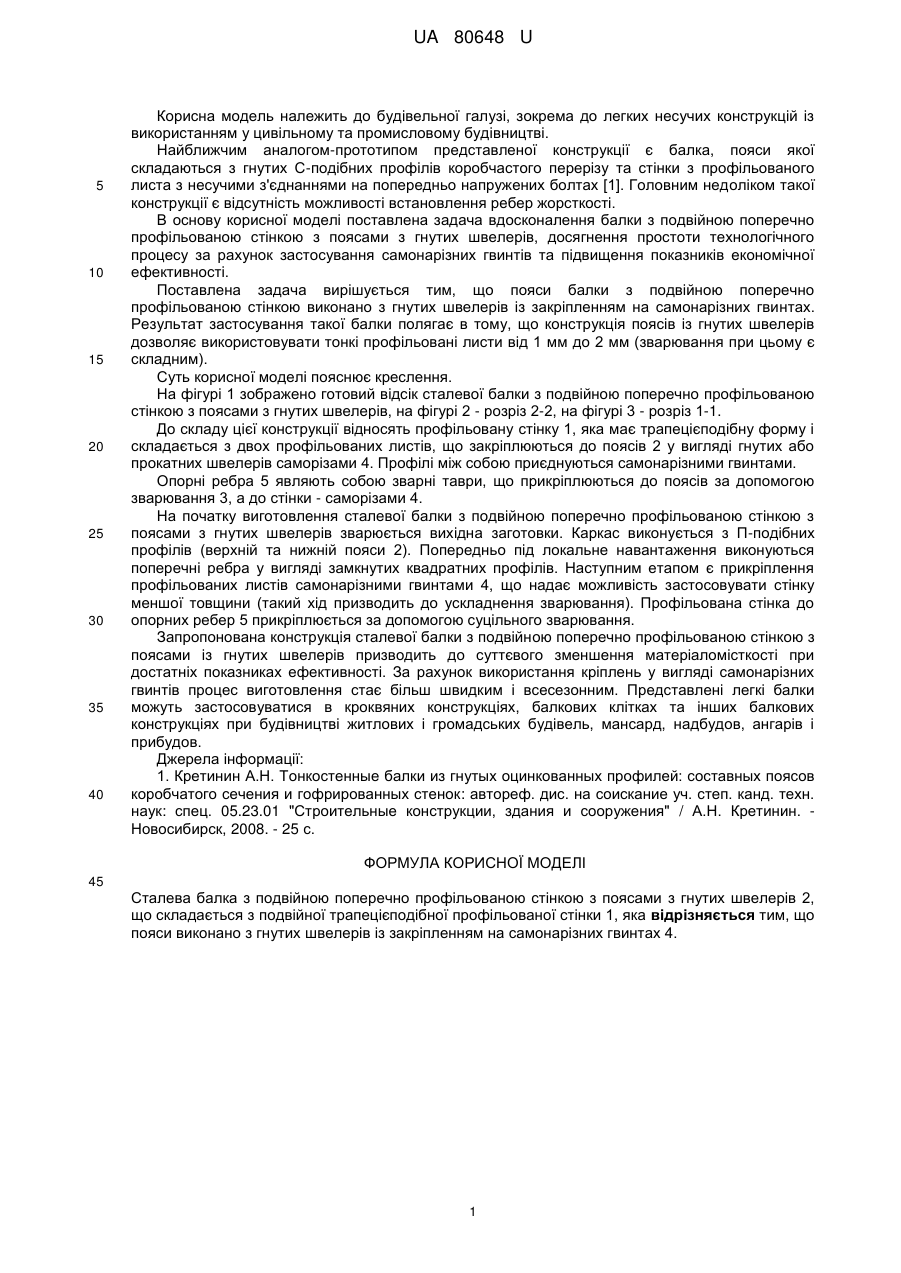

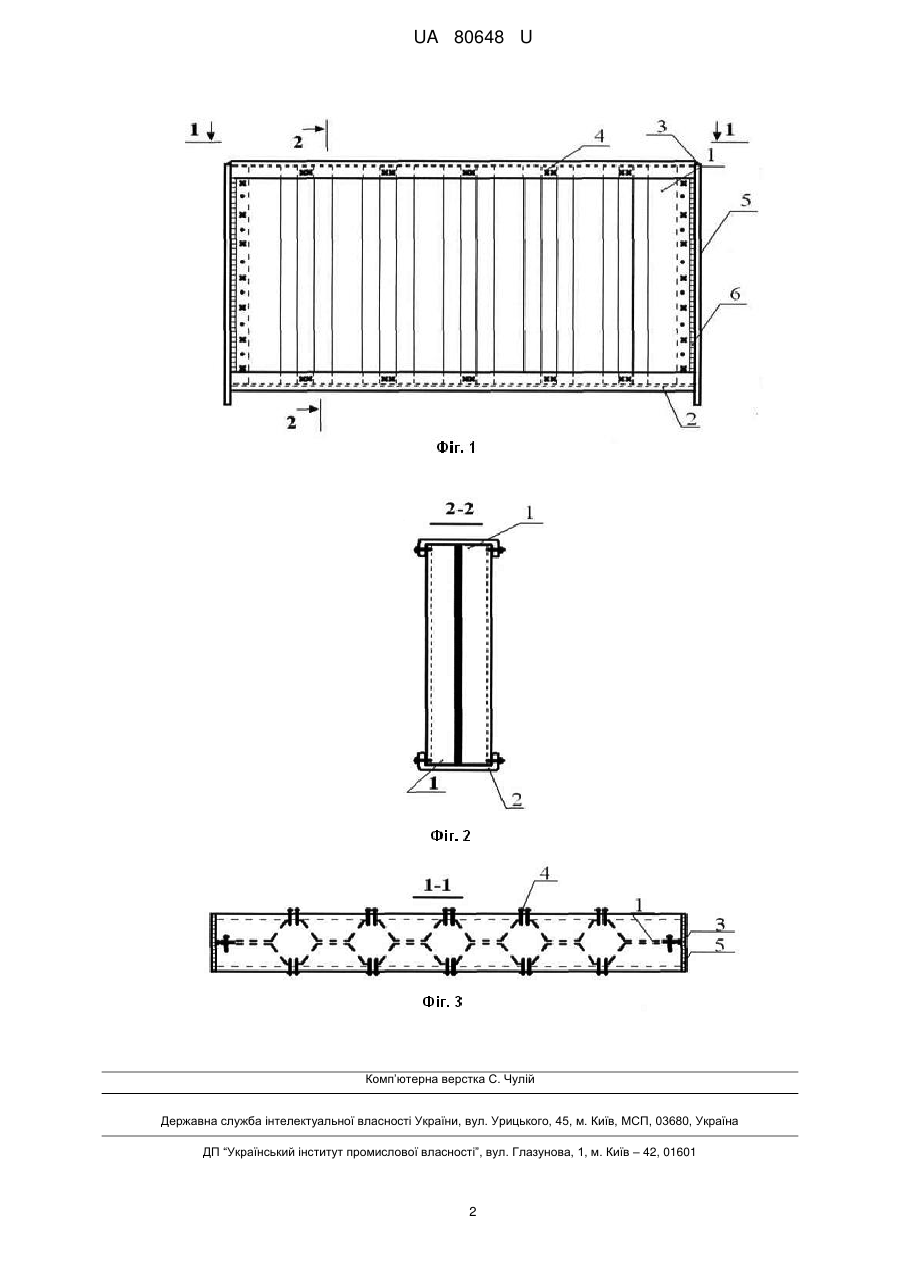

Реферат: Сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів 2, що складається з подвійної трапецієподібної профільованої стінки 1. Пояси виконано з гнутих швелерів із закріпленням на самонарізних гвинтах 4. UA 80648 U (12) UA 80648 U UA 80648 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельної галузі, зокрема до легких несучих конструкцій із використанням у цивільному та промисловому будівництві. Найближчим аналогом-прототипом представленої конструкції є балка, пояси якої складаються з гнутих С-подібних профілів коробчастого перерізу та стінки з профільованого листа з несучими з'єднаннями на попередньо напружених болтах [1]. Головним недоліком такої конструкції є відсутність можливості встановлення ребер жорсткості. В основу корисної моделі поставлена задача вдосконалення балки з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів, досягнення простоти технологічного процесу за рахунок застосування самонарізних гвинтів та підвищення показників економічної ефективності. Поставлена задача вирішується тим, що пояси балки з подвійною поперечно профільованою стінкою виконано з гнутих швелерів із закріпленням на самонарізних гвинтах. Результат застосування такої балки полягає в тому, що конструкція поясів із гнутих швелерів дозволяє використовувати тонкі профільовані листи від 1 мм до 2 мм (зварювання при цьому є складним). Суть корисної моделі пояснює креслення. На фігурі 1 зображено готовий відсік сталевої балки з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів, на фігурі 2 - розріз 2-2, на фігурі 3 - розріз 1-1. До складу цієї конструкції відносять профільовану стінку 1, яка має трапецієподібну форму і складається з двох профільованих листів, що закріплюються до поясів 2 у вигляді гнутих або прокатних швелерів саморізами 4. Профілі між собою приєднуються самонарізними гвинтами. Опорні ребра 5 являють собою зварні таври, що прикріплюються до поясів за допомогою зварювання 3, а до стінки - саморізами 4. На початку виготовлення сталевої балки з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів зварюється вихідна заготовки. Каркас виконується з П-подібних профілів (верхній та нижній пояси 2). Попередньо під локальне навантаження виконуються поперечні ребра у вигляді замкнутих квадратних профілів. Наступним етапом є прикріплення профільованих листів самонарізними гвинтами 4, що надає можливість застосовувати стінку меншої товщини (такий хід призводить до ускладнення зварювання). Профільована стінка до опорних ребер 5 прикріплюється за допомогою суцільного зварювання. Запропонована конструкція сталевої балки з подвійною поперечно профільованою стінкою з поясами із гнутих швелерів призводить до суттєвого зменшення матеріаломісткості при достатніх показниках ефективності. За рахунок використання кріплень у вигляді самонарізних гвинтів процес виготовлення стає більш швидким і всесезонним. Представлені легкі балки можуть застосовуватися в кроквяних конструкціях, балкових клітках та інших балкових конструкціях при будівництві житлових і громадських будівель, мансард, надбудов, ангарів і прибудов. Джерела інформації: 1. Кретинин А.Н. Тонкостенные балки из гнутых оцинкованных профилей: составных поясов коробчатого сечения и гофрированных стенок: автореф. дис. на соискание уч. степ. канд. техн. наук: спец. 05.23.01 "Строительные конструкции, здания и сооружения" / А.Н. Кретинин. Новосибирск, 2008. - 25 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів 2, що складається з подвійної трапецієподібної профільованої стінки 1, яка відрізняється тим, що пояси виконано з гнутих швелерів із закріпленням на самонарізних гвинтах 4. 1 UA 80648 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
