Тренажер для відпрацювання ударів ногами та руками

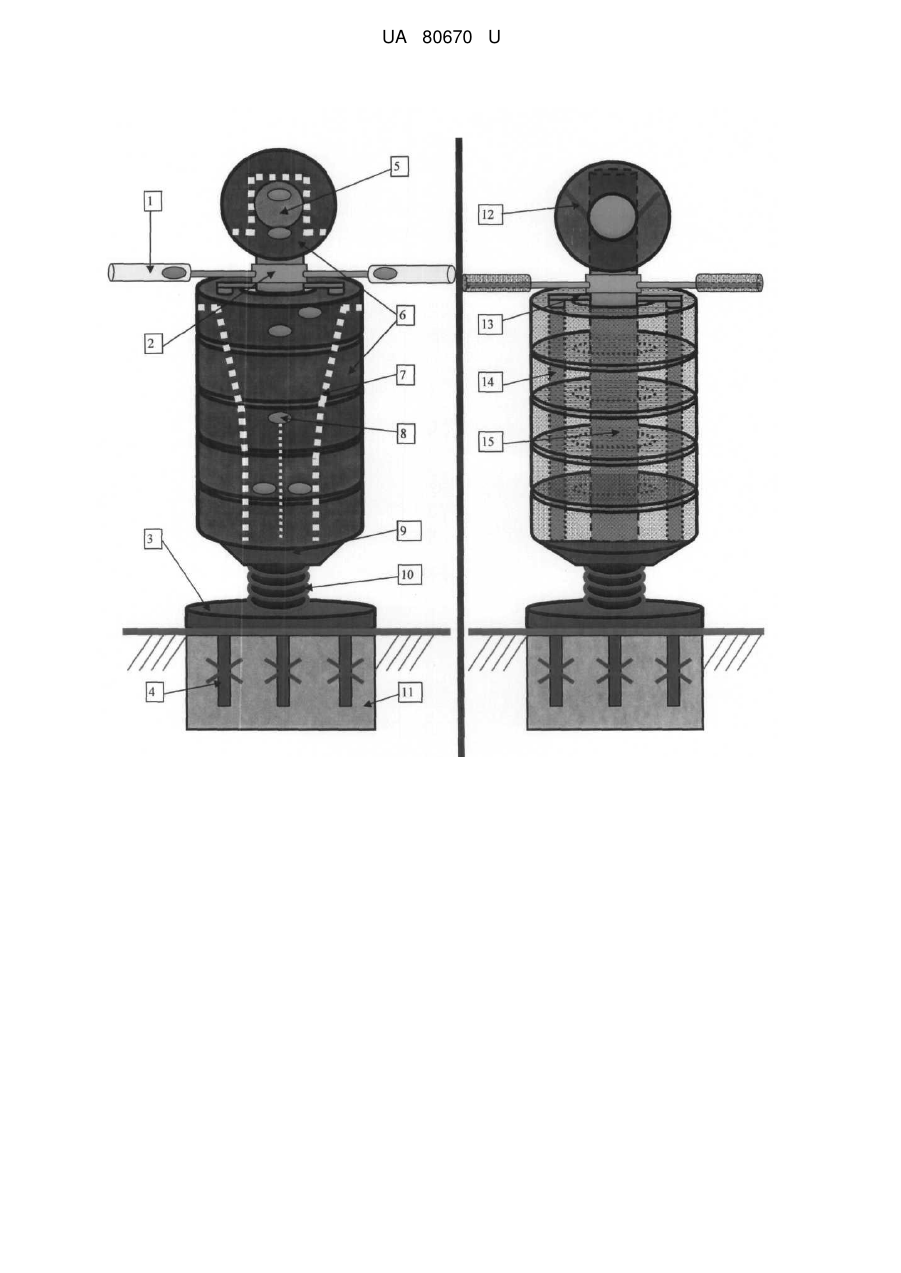

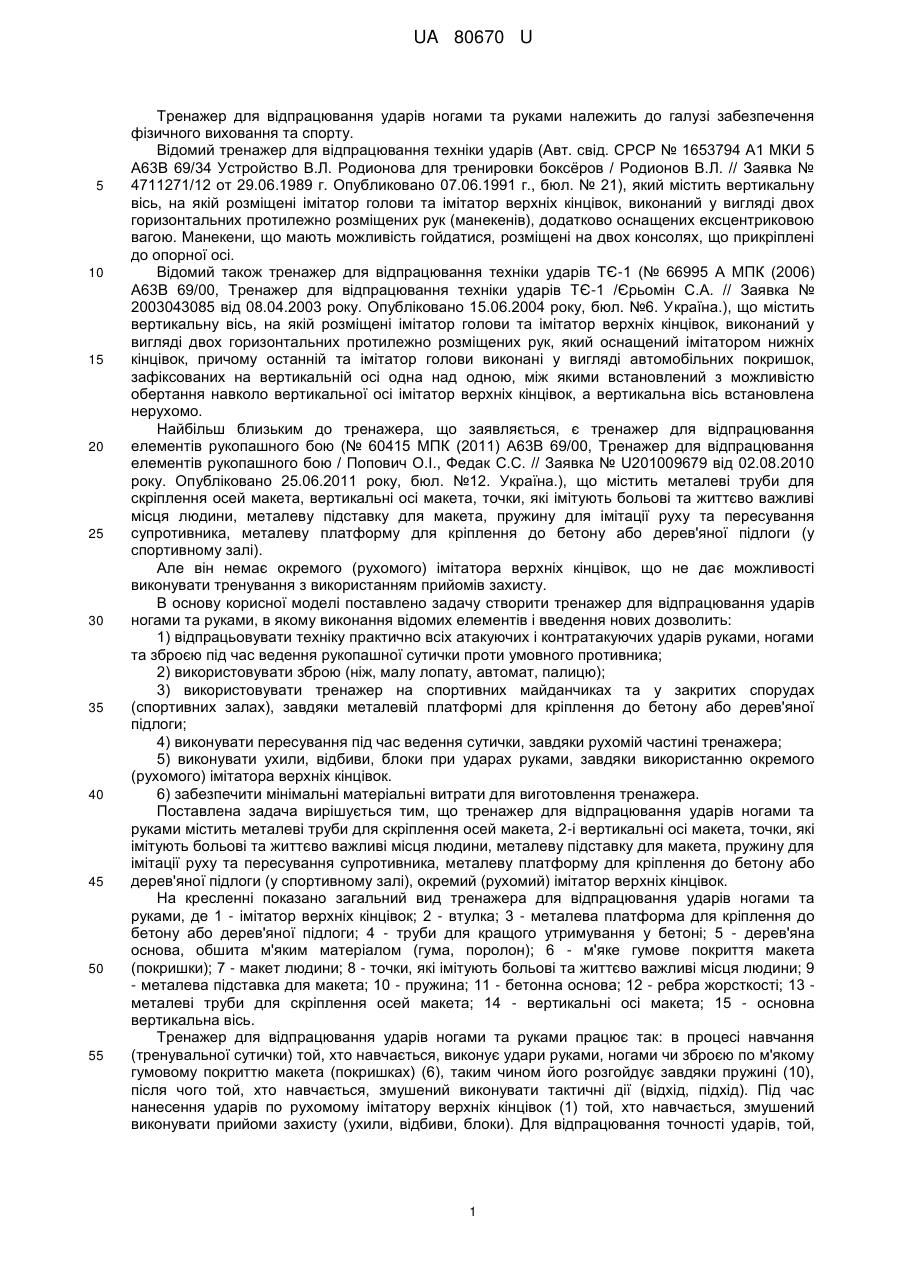

Реферат: UA 80670 U UA 80670 U 5 10 15 20 25 30 35 40 45 50 55 Тренажер для відпрацювання ударів ногами та руками належить до галузі забезпечення фізичного виховання та спорту. Відомий тренажер для відпрацювання техніки ударів (Авт. свід. СРСР № 1653794 Α1 МКИ 5 А63В 69/34 Устройство В.Л. Родионова для тренировки боксѐров / Родионов В.Л. // Заявка № 4711271/12 от 29.06.1989 г. Опубликовано 07.06.1991 г., бюл. № 21), який містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук (манекенів), додатково оснащених ексцентриковою вагою. Манекени, що мають можливість гойдатися, розміщені на двох консолях, що прикріплені до опорної осі. Відомий також тренажер для відпрацювання техніки ударів ТЄ-1 (№ 66995 А МПК (2006) А63В 69/00, Тренажер для відпрацювання техніки ударів ТЄ-1 /Єрьомін С.А. // Заявка № 2003043085 від 08.04.2003 року. Опубліковано 15.06.2004 року, бюл. №6. Україна.), що містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук, який оснащений імітатором нижніх кінцівок, причому останній та імітатор голови виконані у вигляді автомобільних покришок, зафіксованих на вертикальній осі одна над одною, між якими встановлений з можливістю обертання навколо вертикальної осі імітатор верхніх кінцівок, а вертикальна вісь встановлена нерухомо. Найбільш близьким до тренажера, що заявляється, є тренажер для відпрацювання елементів рукопашного бою (№ 60415 МПК (2011) А63В 69/00, Тренажер для відпрацювання елементів рукопашного бою / Попович О.І., Федак С.С. // Заявка № U201009679 від 02.08.2010 року. Опубліковано 25.06.2011 року, бюл. №12. Україна.), що містить металеві труби для скріплення осей макета, вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування супротивника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі). Але він немає окремого (рухомого) імітатора верхніх кінцівок, що не дає можливості виконувати тренування з використанням прийомів захисту. В основу корисної моделі поставлено задачу створити тренажер для відпрацювання ударів ногами та руками, в якому виконання відомих елементів і введення нових дозволить: 1) відпрацьовувати техніку практично всіх атакуючих і контратакуючих ударів руками, ногами та зброєю під час ведення рукопашної сутички проти умовного противника; 2) використовувати зброю (ніж, малу лопату, автомат, палицю); 3) використовувати тренажер на спортивних майданчиках та у закритих спорудах (спортивних залах), завдяки металевій платформі для кріплення до бетону або дерев'яної підлоги; 4) виконувати пересування під час ведення сутички, завдяки рухомій частині тренажера; 5) виконувати ухили, відбиви, блоки при ударах руками, завдяки використанню окремого (рухомого) імітатора верхніх кінцівок. 6) забезпечити мінімальні матеріальні витрати для виготовлення тренажера. Поставлена задача вирішується тим, що тренажер для відпрацювання ударів ногами та руками містить металеві труби для скріплення осей макета, 2-і вертикальні осі макета, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину для імітації руху та пересування супротивника, металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі), окремий (рухомий) імітатор верхніх кінцівок. На кресленні показано загальний вид тренажера для відпрацювання ударів ногами та руками, де 1 - імітатор верхніх кінцівок; 2 - втулка; 3 - металева платформа для кріплення до бетону або дерев'яної підлоги; 4 - труби для кращого утримування у бетоні; 5 - дерев'яна основа, обшита м'яким матеріалом (гума, поролон); 6 - м'яке гумове покриття макета (покришки); 7 - макет людини; 8 - точки, які імітують больові та життєво важливі місця людини; 9 - металева підставка для макета; 10 - пружина; 11 - бетонна основа; 12 - ребра жорсткості; 13 металеві труби для скріплення осей макета; 14 - вертикальні осі макета; 15 - основна вертикальна вісь. Тренажер для відпрацювання ударів ногами та руками працює так: в процесі навчання (тренувальної сутички) той, хто навчається, виконує удари руками, ногами чи зброєю по м'якому гумовому покриттю макета (покришках) (6), таким чином його розгойдує завдяки пружині (10), після чого той, хто навчається, змушений виконувати тактичні дії (відхід, підхід). Під час нанесення ударів по рухомому імітатору верхніх кінцівок (1) той, хто навчається, змушений виконувати прийоми захисту (ухили, відбиви, блоки). Для відпрацювання точності ударів, той, 1 UA 80670 U хто навчається, наносить удари по точкам, які імітують больові та життєво важливі місця людини (8). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Тренажер для відпрацювання ударів ногами та руками, що призначений для виконання ударів руками, ногами, зброєю та прийомів захисту під час ведення рукопашної сутички проти умовного противника, має спільне м'яке гумове покриття макета (покришки), металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, бетонну основу, металеві труби для скріплення осей макета, вертикальні осі макета, який відрізняється тим, що додатково містить імітатор верхніх кінцівок, втулку, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон), ребра жорстокості, основну вертикальну вісь. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
