Тренажер для метання ножа та малої піхотної лопатки

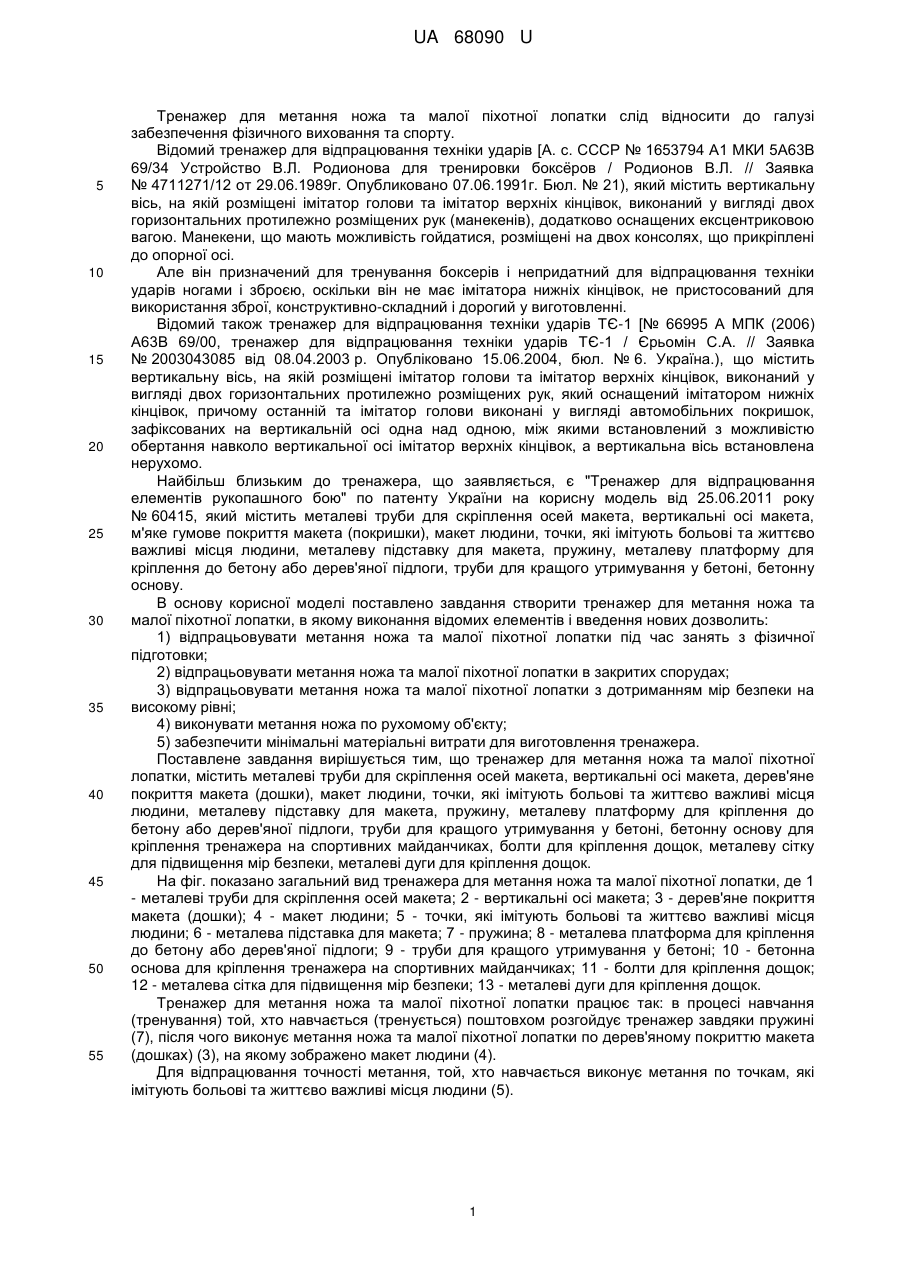

Реферат: UA 68090 U UA 68090 U 5 10 15 20 25 30 35 40 45 50 55 Тренажер для метання ножа та малої піхотної лопатки слід відносити до галузі забезпечення фізичного виховання та спорту. Відомий тренажер для відпрацювання техніки ударів [А. с. СССР № 1653794 А1 МКИ 5А63В 69/34 Устройство В.Л. Родионова для тренировки боксѐров / Родионов В.Л. // Заявка № 4711271/12 от 29.06.1989г. Опубликовано 07.06.1991г. Бюл. № 21), який містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук (манекенів), додатково оснащених ексцентриковою вагою. Манекени, що мають можливість гойдатися, розміщені на двох консолях, що прикріплені до опорної осі. Але він призначений для тренування боксерів і непридатний для відпрацювання техніки ударів ногами і зброєю, оскільки він не має імітатора нижніх кінцівок, не пристосований для використання зброї, конструктивно-складний і дорогий у виготовленні. Відомий також тренажер для відпрацювання техніки ударів ТЄ-1 [№ 66995 А МПК (2006) А63В 69/00, тренажер для відпрацювання техніки ударів ТЄ-1 / Єрьомін С.А. // Заявка № 2003043085 від 08.04.2003 р. Опубліковано 15.06.2004, бюл. № 6. Україна.), що містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук, який оснащений імітатором нижніх кінцівок, причому останній та імітатор голови виконані у вигляді автомобільних покришок, зафіксованих на вертикальній осі одна над одною, між якими встановлений з можливістю обертання навколо вертикальної осі імітатор верхніх кінцівок, а вертикальна вісь встановлена нерухомо. Найбільш близьким до тренажера, що заявляється, є "Тренажер для відпрацювання елементів рукопашного бою" по патенту України на корисну модель від 25.06.2011 року № 60415, який містить металеві труби для скріплення осей макета, вертикальні осі макета, м'яке гумове покриття макета (покришки), макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, бетонну основу. В основу корисної моделі поставлено завдання створити тренажер для метання ножа та малої піхотної лопатки, в якому виконання відомих елементів і введення нових дозволить: 1) відпрацьовувати метання ножа та малої піхотної лопатки під час занять з фізичної підготовки; 2) відпрацьовувати метання ножа та малої піхотної лопатки в закритих спорудах; 3) відпрацьовувати метання ножа та малої піхотної лопатки з дотриманням мір безпеки на високому рівні; 4) виконувати метання ножа по рухомому об'єкту; 5) забезпечити мінімальні матеріальні витрати для виготовлення тренажера. Поставлене завдання вирішується тим, що тренажер для метання ножа та малої піхотної лопатки, містить металеві труби для скріплення осей макета, вертикальні осі макета, дерев'яне покриття макета (дошки), макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, бетонну основу для кріплення тренажера на спортивних майданчиках, болти для кріплення дощок, металеву сітку для підвищення мір безпеки, металеві дуги для кріплення дощок. На фіг. показано загальний вид тренажера для метання ножа та малої піхотної лопатки, де 1 - металеві труби для скріплення осей макета; 2 - вертикальні осі макета; 3 - дерев'яне покриття макета (дошки); 4 - макет людини; 5 - точки, які імітують больові та життєво важливі місця людини; 6 - металева підставка для макета; 7 - пружина; 8 - металева платформа для кріплення до бетону або дерев'яної підлоги; 9 - труби для кращого утримування у бетоні; 10 - бетонна основа для кріплення тренажера на спортивних майданчиках; 11 - болти для кріплення дощок; 12 - металева сітка для підвищення мір безпеки; 13 - металеві дуги для кріплення дощок. Тренажер для метання ножа та малої піхотної лопатки працює так: в процесі навчання (тренування) той, хто навчається (тренується) поштовхом розгойдує тренажер завдяки пружині (7), після чого виконує метання ножа та малої піхотної лопатки по дерев'яному покриттю макета (дошках) (3), на якому зображено макет людини (4). Для відпрацювання точності метання, той, хто навчається виконує метання по точкам, які імітують больові та життєво важливі місця людини (5). 1 UA 68090 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Тренажер для метання ножа та малої піхотної лопатки, який має спільні металеві труби для скріплення осей макета, вертикальні осі макета, макет людини, точки, які імітують больові та життєво важливі місця людини, металеву підставку для макета, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для кращого утримування у бетоні, бетонну основу для кріплення тренажера на спортивних майданчиках, який відрізняється тим, що додатково містить дерев'яне покриття макета (дошки), болти для кріплення дощок, металеву сітку для підвищення міри безпеки, металеві дуги для кріплення дощок. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
