Комутатор передачі та реєстрації даних телеметрії

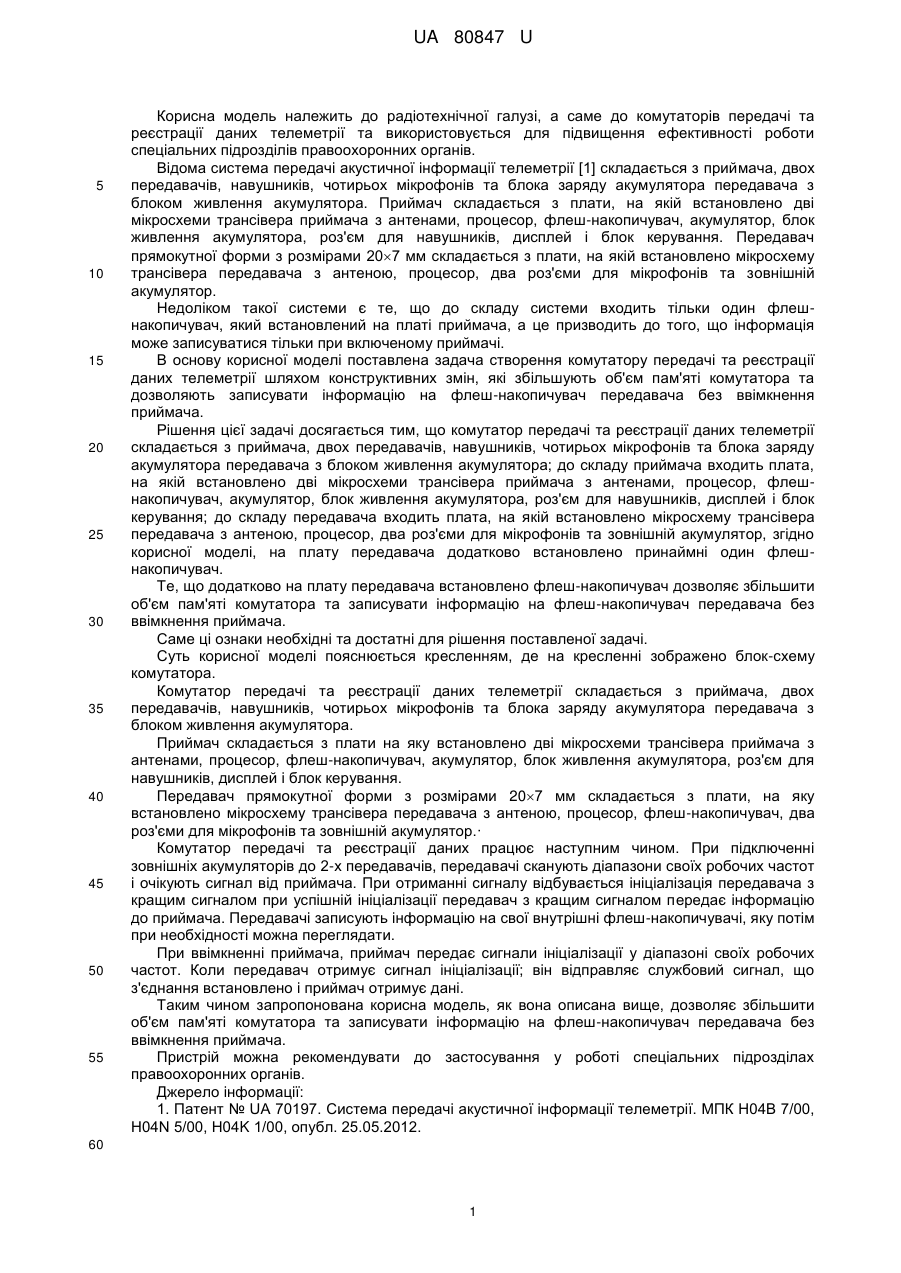

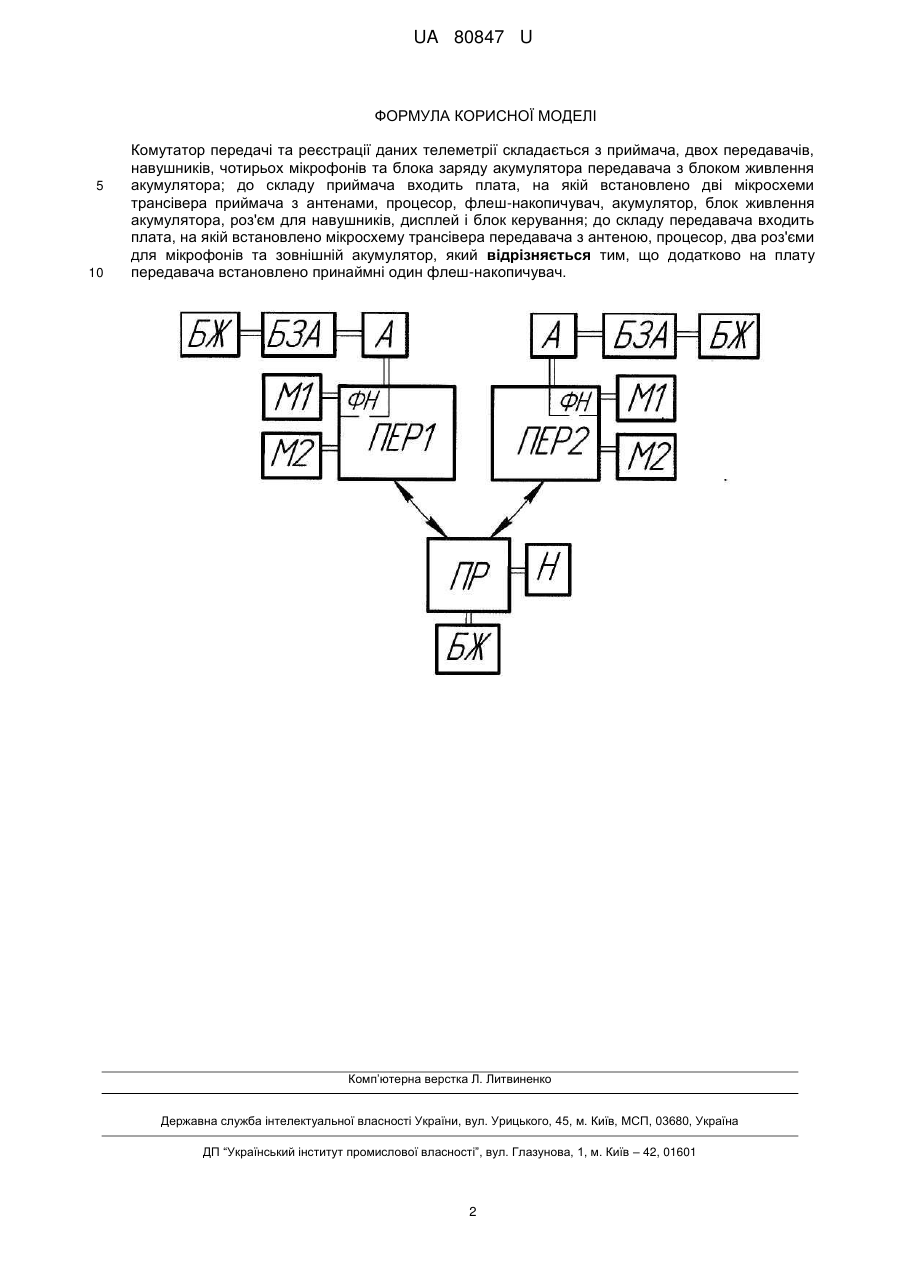

Реферат: Комутатор передачі та реєстрації даних телеметрії складається з приймача, двох передавачів, навушників, чотирьох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора; до складу приймача входить плата, на якій встановлено дві мікросхеми трансівера приймача з антенами, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування; до складу передавача входить плата, на якій встановлено мікросхему трансівера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор. Додатково на плату передавача встановлено принаймні один флеш-накопичувач. UA 80847 U (54) КОМУТАТОР ПЕРЕДАЧІ ТА РЕЄСТРАЦІЇ ДАНИХ ТЕЛЕМЕТРІЇ UA 80847 U UA 80847 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до радіотехнічної галузі, а саме до комутаторів передачі та реєстрації даних телеметрії та використовується для підвищення ефективності роботи спеціальних підрозділів правоохоронних органів. Відома система передачі акустичної інформації телеметрії [1] складається з приймача, двох передавачів, навушників, чотирьох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора. Приймач складається з плати, на якій встановлено дві мікросхеми трансівера приймача з антенами, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування. Передавач прямокутної форми з розмірами 207 мм складається з плати, на якій встановлено мікросхему трансівера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор. Недоліком такої системи є те, що до складу системи входить тільки один флешнакопичувач, який встановлений на платі приймача, а це призводить до того, що інформація може записуватися тільки при включеному приймачі. В основу корисної моделі поставлена задача створення комутатору передачі та реєстрації даних телеметрії шляхом конструктивних змін, які збільшують об'єм пам'яті комутатора та дозволяють записувати інформацію на флеш-накопичувач передавача без ввімкнення приймача. Рішення цієї задачі досягається тим, що комутатор передачі та реєстрації даних телеметрії складається з приймача, двох передавачів, навушників, чотирьох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора; до складу приймача входить плата, на якій встановлено дві мікросхеми трансівера приймача з антенами, процесор, флешнакопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування; до складу передавача входить плата, на якій встановлено мікросхему трансівера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор, згідно корисної моделі, на плату передавача додатково встановлено принаймні один флешнакопичувач. Те, що додатково на плату передавача встановлено флеш-накопичувач дозволяє збільшити об'єм пам'яті комутатора та записувати інформацію на флеш-накопичувач передавача без ввімкнення приймача. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де на кресленні зображено блок-схему комутатора. Комутатор передачі та реєстрації даних телеметрії складається з приймача, двох передавачів, навушників, чотирьох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора. Приймач складається з плати на яку встановлено дві мікросхеми трансівера приймача з антенами, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування. Передавач прямокутної форми з розмірами 207 мм складається з плати, на яку встановлено мікросхему трансівера передавача з антеною, процесор, флеш-накопичувач, два роз'єми для мікрофонів та зовнішній акумулятор.· Комутатор передачі та реєстрації даних працює наступним чином. При підключенні зовнішніх акумуляторів до 2-х передавачів, передавачі сканують діапазони своїх робочих частот і очікують сигнал від приймача. При отриманні сигналу відбувається ініціалізація передавача з кращим сигналом при успішній ініціалізації передавач з кращим сигналом передає інформацію до приймача. Передавачі записують інформацію на свої внутрішні флеш-накопичувачі, яку потім при необхідності можна переглядати. При ввімкненні приймача, приймач передає сигнали ініціалізації у діапазоні своїх робочих частот. Коли передавач отримує сигнал ініціалізації; він відправляє службовий сигнал, що з'єднання встановлено і приймач отримує дані. Таким чином запропонована корисна модель, як вона описана вище, дозволяє збільшити об'єм пам'яті комутатора та записувати інформацію на флеш-накопичувач передавача без ввімкнення приймача. Пристрій можна рекомендувати до застосування у роботі спеціальних підрозділах правоохоронних органів. Джерело інформації: 1. Патент № UA 70197. Система передачі акустичної інформації телеметрії. МПК Н04В 7/00, H04N 5/00, Н04K 1/00, опубл. 25.05.2012. 60 1 UA 80847 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Комутатор передачі та реєстрації даних телеметрії складається з приймача, двох передавачів, навушників, чотирьох мікрофонів та блока заряду акумулятора передавача з блоком живлення акумулятора; до складу приймача входить плата, на якій встановлено дві мікросхеми трансівера приймача з антенами, процесор, флеш-накопичувач, акумулятор, блок живлення акумулятора, роз'єм для навушників, дисплей і блок керування; до складу передавача входить плата, на якій встановлено мікросхему трансівера передавача з антеною, процесор, два роз'єми для мікрофонів та зовнішній акумулятор, який відрізняється тим, що додатково на плату передавача встановлено принаймні один флеш-накопичувач. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
