Пресовий вал з пористим покриттям

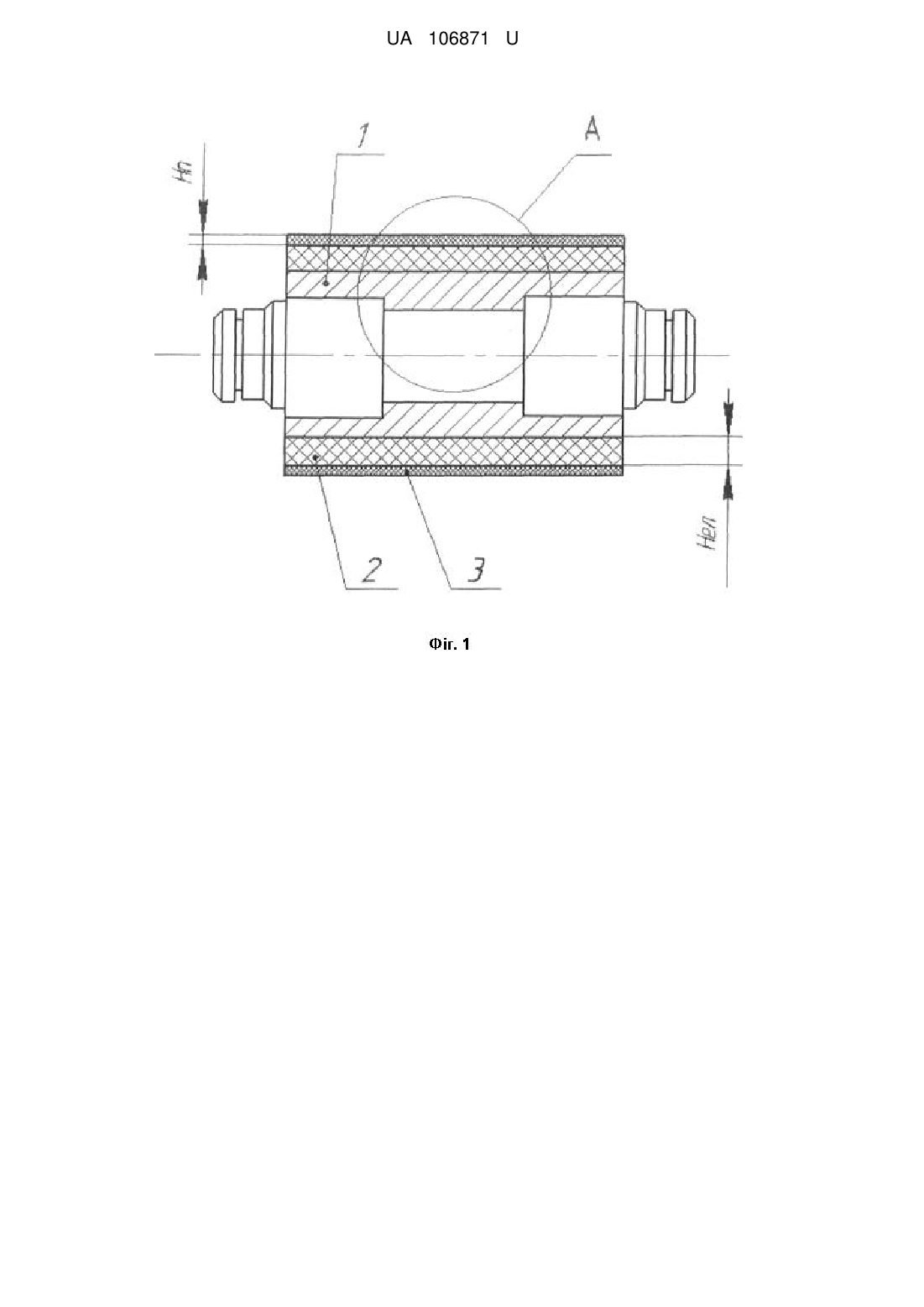

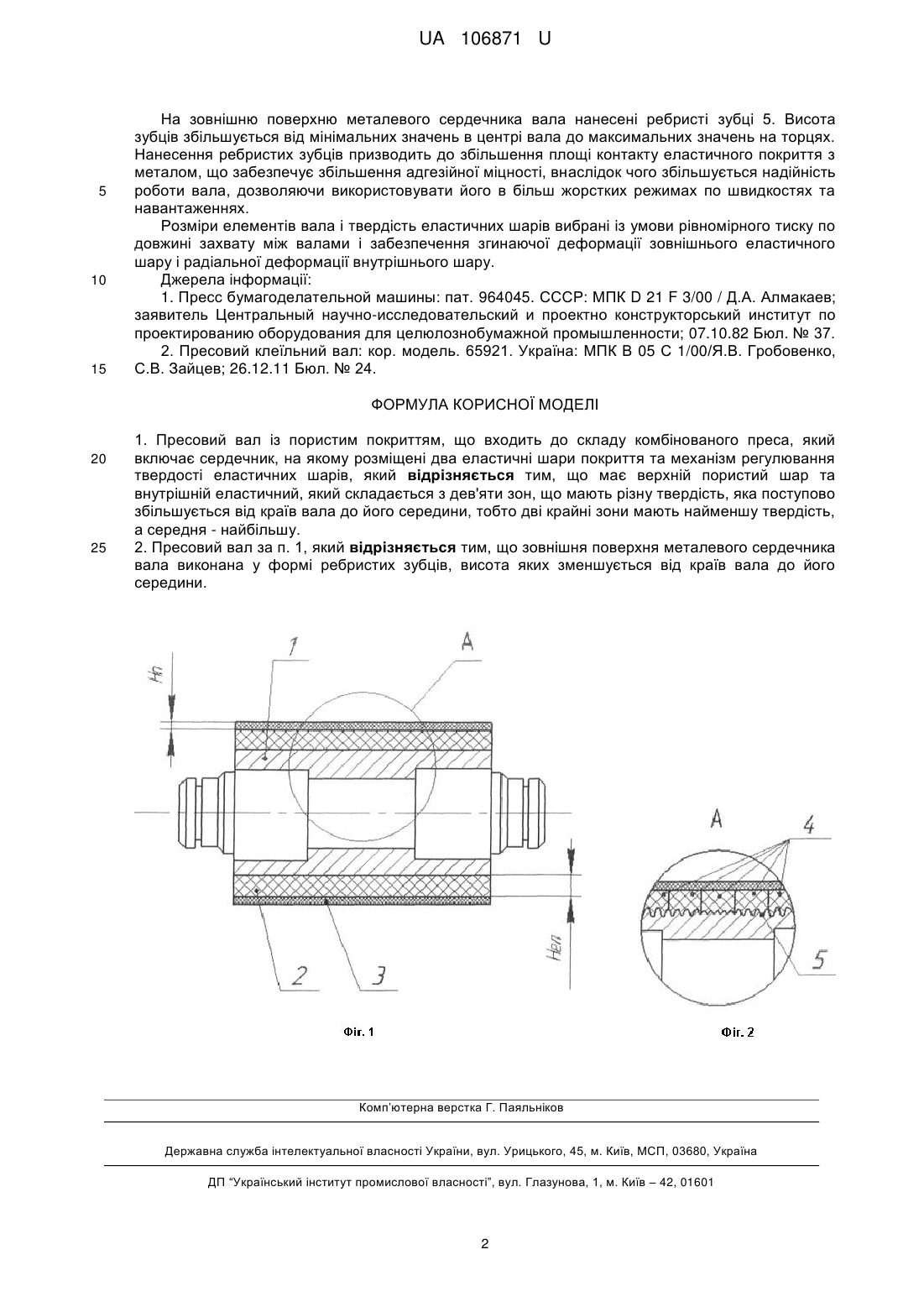

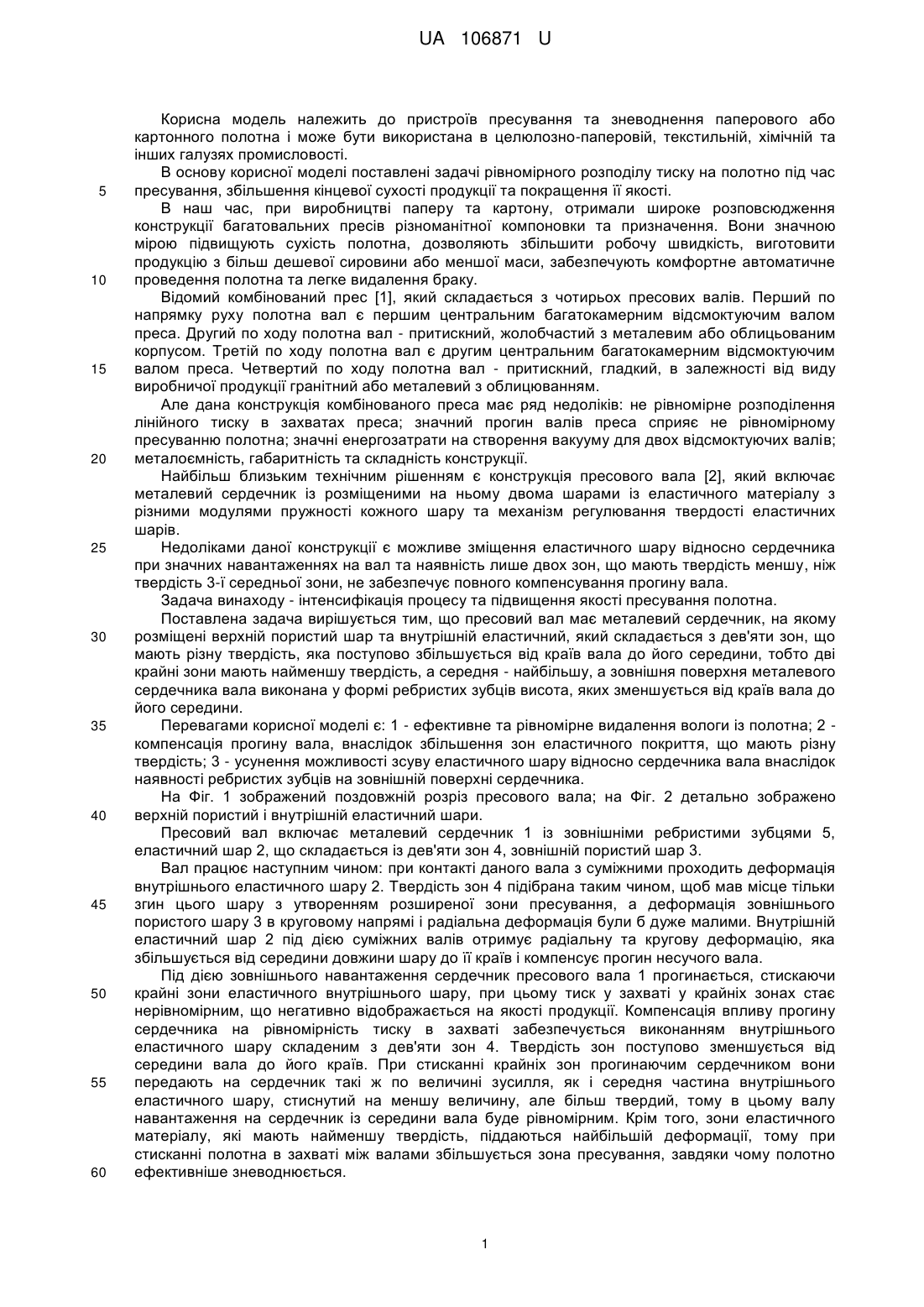

Реферат: Пресовий вал із пористим покриттям, що входить до складу комбінованого преса, який включає сердечник, на якому розміщені два еластичні шари покриття та механізм регулювання твердості еластичних шарів, причому має верхній пористий шар та внутрішній еластичний, який складається з дев'яти зон, що мають різну твердість, яка поступово збільшується від країв вала до його середини, тобто дві крайні зони мають найменшу твердість, а середня - найбільшу. UA 106871 U (54) ПРЕСОВИЙ ВАЛ З ПОРИСТИМ ПОКРИТТЯМ UA 106871 U UA 106871 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв пресування та зневоднення паперового або картонного полотна і може бути використана в целюлозно-паперовій, текстильній, хімічній та інших галузях промисловості. В основу корисної моделі поставлені задачі рівномірного розподілу тиску на полотно під час пресування, збільшення кінцевої сухості продукції та покращення її якості. В наш час, при виробництві паперу та картону, отримали широке розповсюдження конструкції багатовальних пресів різноманітної компоновки та призначення. Вони значною мірою підвищують сухість полотна, дозволяють збільшити робочу швидкість, виготовити продукцію з більш дешевої сировини або меншої маси, забезпечують комфортне автоматичне проведення полотна та легке видалення браку. Відомий комбінований прес [1], який складається з чотирьох пресових валів. Перший по напрямку руху полотна вал є першим центральним багатокамерним відсмоктуючим валом преса. Другий по ходу полотна вал - притискний, жолобчастий з металевим або облицьованим корпусом. Третій по ходу полотна вал є другим центральним багатокамерним відсмоктуючим валом преса. Четвертий по ходу полотна вал - притискний, гладкий, в залежності від виду виробничої продукції гранітний або металевий з облицюванням. Але дана конструкція комбінованого преса має ряд недоліків: не рівномірне розподілення лінійного тиску в захватах преса; значний прогин валів преса сприяє не рівномірному пресуванню полотна; значні енергозатрати на створення вакууму для двох відсмоктуючих валів; металоємність, габаритність та складність конструкції. Найбільш близьким технічним рішенням є конструкція пресового вала [2], який включає металевий сердечник із розміщеними на ньому двома шарами із еластичного матеріалу з різними модулями пружності кожного шару та механізм регулювання твердості еластичних шарів. Недоліками даної конструкції є можливе зміщення еластичного шару відносно сердечника при значних навантаженнях на вал та наявність лише двох зон, що мають твердість меншу, ніж твердість 3-ї середньої зони, не забезпечує повного компенсування прогину вала. Задача винаходу - інтенсифікація процесу та підвищення якості пресування полотна. Поставлена задача вирішується тим, що пресовий вал має металевий сердечник, на якому розміщені верхній пористий шар та внутрішній еластичний, який складається з дев'яти зон, що мають різну твердість, яка поступово збільшується від країв вала до його середини, тобто дві крайні зони мають найменшу твердість, а середня - найбільшу, а зовнішня поверхня металевого сердечника вала виконана у формі ребристих зубців висота, яких зменшується від країв вала до його середини. Перевагами корисної моделі є: 1 - ефективне та рівномірне видалення вологи із полотна; 2 компенсація прогину вала, внаслідок збільшення зон еластичного покриття, що мають різну твердість; 3 - усунення можливості зсуву еластичного шару відносно сердечника вала внаслідок наявності ребристих зубців на зовнішній поверхні сердечника. На Фіг. 1 зображений поздовжній розріз пресового вала; на Фіг. 2 детально зображено верхній пористий і внутрішній еластичний шари. Пресовий вал включає металевий сердечник 1 із зовнішніми ребристими зубцями 5, еластичний шар 2, що складається із дев'яти зон 4, зовнішній пористий шар 3. Вал працює наступним чином: при контакті даного вала з суміжними проходить деформація внутрішнього еластичного шару 2. Твердість зон 4 підібрана таким чином, щоб мав місце тільки згин цього шару з утворенням розширеної зони пресування, а деформація зовнішнього пористого шару 3 в круговому напрямі і радіальна деформація були б дуже малими. Внутрішній еластичний шар 2 під дією суміжних валів отримує радіальну та кругову деформацію, яка збільшується від середини довжини шару до її країв і компенсує прогин несучого вала. Під дією зовнішнього навантаження сердечник пресового вала 1 прогинається, стискаючи крайні зони еластичного внутрішнього шару, при цьому тиск у захваті у крайніх зонах стає нерівномірним, що негативно відображається на якості продукції. Компенсація впливу прогину сердечника на рівномірність тиску в захваті забезпечується виконанням внутрішнього еластичного шару складеним з дев'яти зон 4. Твердість зон поступово зменшується від середини вала до його країв. При стисканні крайніх зон прогинаючим сердечником вони передають на сердечник такі ж по величині зусилля, як і середня частина внутрішнього еластичного шару, стиснутий на меншу величину, але більш твердий, тому в цьому валу навантаження на сердечник із середини вала буде рівномірним. Крім того, зони еластичного матеріалу, які мають найменшу твердість, піддаються найбільшій деформації, тому при стисканні полотна в захваті між валами збільшується зона пресування, завдяки чому полотно ефективніше зневоднюється. 1 UA 106871 U 5 10 15 На зовнішню поверхню металевого сердечника вала нанесені ребристі зубці 5. Висота зубців збільшується від мінімальних значень в центрі вала до максимальних значень на торцях. Нанесення ребристих зубців призводить до збільшення площі контакту еластичного покриття з металом, що забезпечує збільшення адгезійної міцності, внаслідок чого збільшується надійність роботи вала, дозволяючи використовувати його в більш жорстких режимах по швидкостях та навантаженнях. Розміри елементів вала і твердість еластичних шарів вибрані із умови рівномірного тиску по довжині захвату між валами і забезпечення згинаючої деформації зовнішнього еластичного шару і радіальної деформації внутрішнього шару. Джерела інформації: 1. Пресс бумагоделательной машины: пат. 964045. СССР: МПК D 21 F 3/00 / Д.А. Алмакаев; заявитель Центральный научно-исследовательский и проектно конструкторський институт по проектированию оборудования для целюлознобумажной промышленности; 07.10.82 Бюл. № 37. 2. Пресовий клеїльний вал: кор. модель. 65921. Україна: МПК В 05 С 1/00/Я.В. Гробовенко, С.В. Зайцев; 26.12.11 Бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пресовий вал із пористим покриттям, що входить до складу комбінованого преса, який включає сердечник, на якому розміщені два еластичні шари покриття та механізм регулювання твердості еластичних шарів, який відрізняється тим, що має верхній пористий шар та внутрішній еластичний, який складається з дев'яти зон, що мають різну твердість, яка поступово збільшується від країв вала до його середини, тобто дві крайні зони мають найменшу твердість, а середня - найбільшу. 2. Пресовий вал за п. 1, який відрізняється тим, що зовнішня поверхня металевого сердечника вала виконана у формі ребристих зубців, висота яких зменшується від країв вала до його середини. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
