Пристрій для руйнування захисного скла

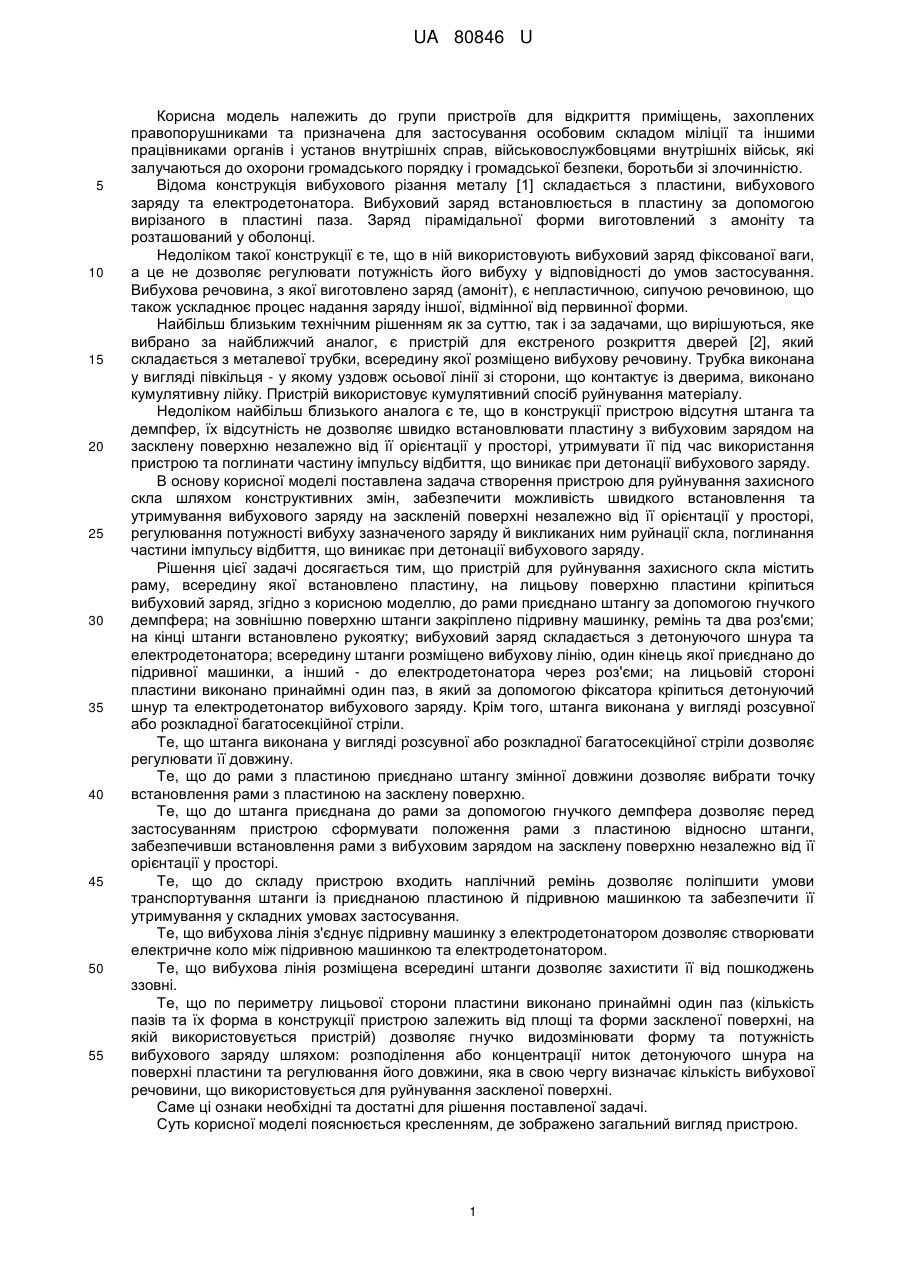

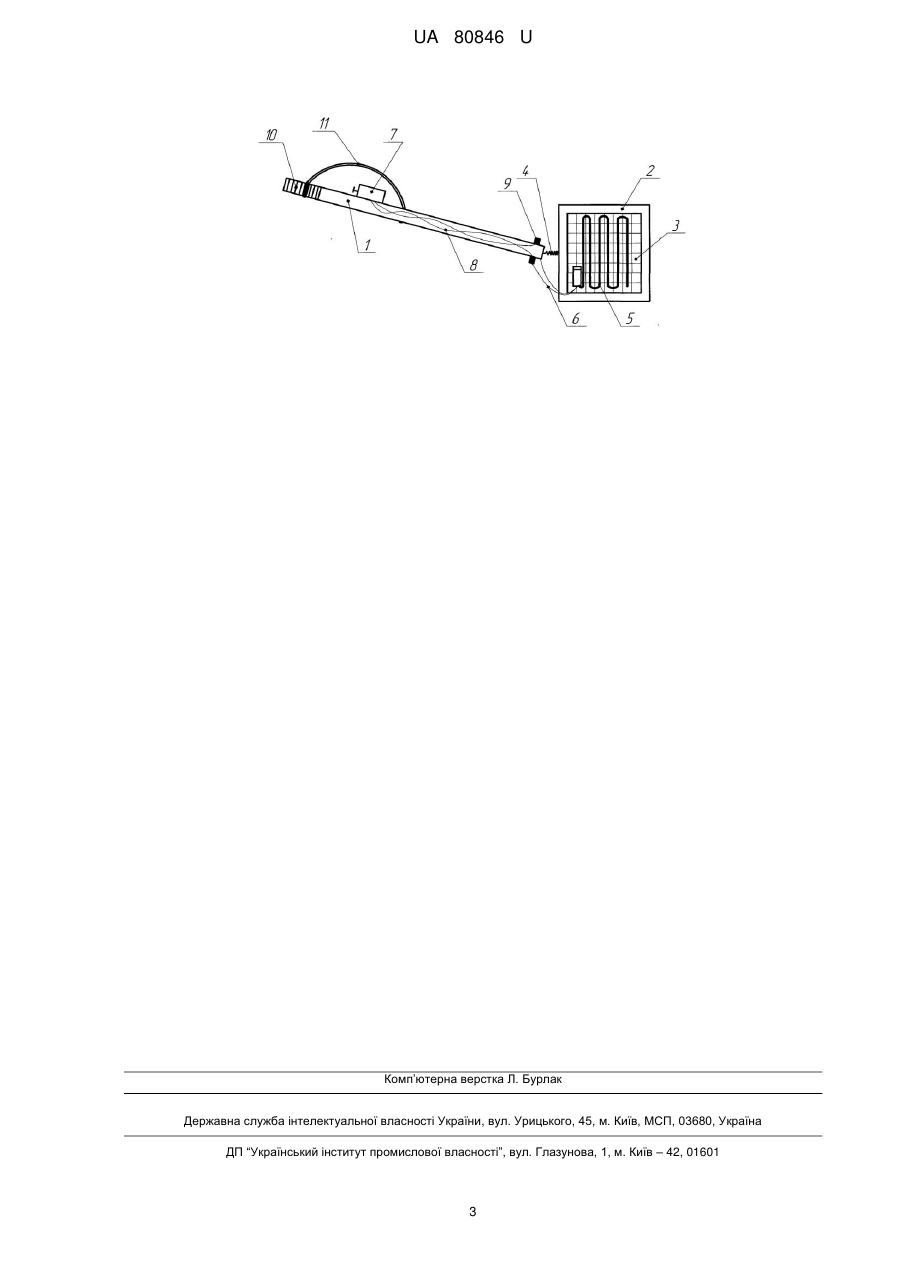

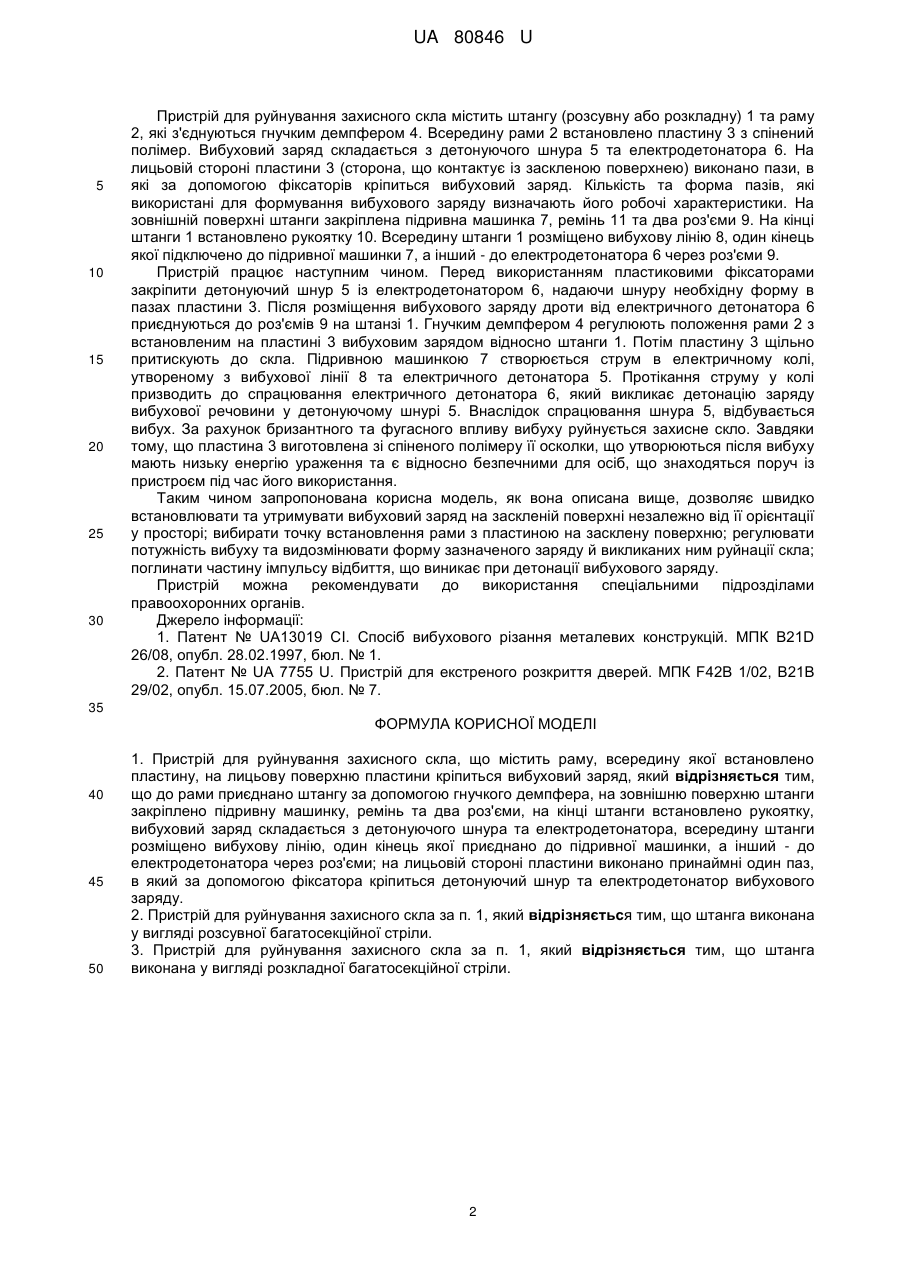

Реферат: Пристрій для руйнування захисного скла містить раму, всередину якої встановлено пластину, на лицьову поверхню пластини кріпиться вибуховий заряд. До рами приєднано штангу за допомогою гнучкого демпфера; на зовнішню поверхню штанги закріплено підривну машинку, ремінь та два роз'єми; на кінці штанги встановлено рукоятку; вибуховий заряд складається з детонуючого шнура та електродетонатора; всередину штанги розміщено вибухову лінію, один кінець якої приєднано до підривної машинки, а інший - до електродетонатора через роз'єми; на лицьовій стороні пластини виконано принаймні один паз, в який за допомогою фіксатора кріпиться детонуючий шнур та електродетонатор вибухового заряду. UA 80846 U (12) UA 80846 U UA 80846 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до групи пристроїв для відкриття приміщень, захоплених правопорушниками та призначена для застосування особовим складом міліції та іншими працівниками органів і установ внутрішніх справ, військовослужбовцями внутрішніх військ, які залучаються до охорони громадського порядку і громадської безпеки, боротьби зі злочинністю. Відома конструкція вибухового різання металу [1] складається з пластини, вибухового заряду та електродетонатора. Вибуховий заряд встановлюється в пластину за допомогою вирізаного в пластині паза. Заряд пірамідальної форми виготовлений з амоніту та розташований у оболонці. Недоліком такої конструкції є те, що в ній використовують вибуховий заряд фіксованої ваги, а це не дозволяє регулювати потужність його вибуху у відповідності до умов застосування. Вибухова речовина, з якої виготовлено заряд (амоніт), є непластичною, сипучою речовиною, що також ускладнює процес надання заряду іншої, відмінної від первинної форми. Найбільш близьким технічним рішенням як за суттю, так і за задачами, що вирішуються, яке вибрано за найближчий аналог, є пристрій для екстреного розкриття дверей [2], який складається з металевої трубки, всередину якої розміщено вибухову речовину. Трубка виконана у вигляді півкільця - у якому уздовж осьової лінії зі сторони, що контактує із дверима, виконано кумулятивну лійку. Пристрій використовує кумулятивний спосіб руйнування матеріалу. Недоліком найбільш близького аналога є те, що в конструкції пристрою відсутня штанга та демпфер, їх відсутність не дозволяє швидко встановлювати пластину з вибуховим зарядом на засклену поверхню незалежно від її орієнтації у просторі, утримувати її під час використання пристрою та поглинати частину імпульсу відбиття, що виникає при детонації вибухового заряду. В основу корисної моделі поставлена задача створення пристрою для руйнування захисного скла шляхом конструктивних змін, забезпечити можливість швидкого встановлення та утримування вибухового заряду на заскленій поверхні незалежно від її орієнтації у просторі, регулювання потужності вибуху зазначеного заряду й викликаних ним руйнації скла, поглинання частини імпульсу відбиття, що виникає при детонації вибухового заряду. Рішення цієї задачі досягається тим, що пристрій для руйнування захисного скла містить раму, всередину якої встановлено пластину, на лицьову поверхню пластини кріпиться вибуховий заряд, згідно з корисною моделлю, до рами приєднано штангу за допомогою гнучкого демпфера; на зовнішню поверхню штанги закріплено підривну машинку, ремінь та два роз'єми; на кінці штанги встановлено рукоятку; вибуховий заряд складається з детонуючого шнура та електродетонатора; всередину штанги розміщено вибухову лінію, один кінець якої приєднано до підривної машинки, а інший - до електродетонатора через роз'єми; на лицьовій стороні пластини виконано принаймні один паз, в який за допомогою фіксатора кріпиться детонуючий шнур та електродетонатор вибухового заряду. Крім того, штанга виконана у вигляді розсувної або розкладної багатосекційної стріли. Те, що штанга виконана у вигляді розсувної або розкладної багатосекційної стріли дозволяє регулювати її довжину. Те, що до рами з пластиною приєднано штангу змінної довжини дозволяє вибрати точку встановлення рами з пластиною на засклену поверхню. Те, що до штанга приєднана до рами за допомогою гнучкого демпфера дозволяє перед застосуванням пристрою сформувати положення рами з пластиною відносно штанги, забезпечивши встановлення рами з вибуховим зарядом на засклену поверхню незалежно від її орієнтації у просторі. Те, що до складу пристрою входить наплічний ремінь дозволяє поліпшити умови транспортування штанги із приєднаною пластиною й підривною машинкою та забезпечити її утримування у складних умовах застосування. Те, що вибухова лінія з'єднує підривну машинку з електродетонатором дозволяє створювати електричне коло між підривною машинкою та електродетонатором. Те, що вибухова лінія розміщена всередині штанги дозволяє захистити її від пошкоджень ззовні. Те, що по периметру лицьової сторони пластини виконано принаймні один паз (кількість пазів та їх форма в конструкції пристрою залежить від площі та форми заскленої поверхні, на якій використовується пристрій) дозволяє гнучко видозмінювати форму та потужність вибухового заряду шляхом: розподілення або концентрації ниток детонуючого шнура на поверхні пластини та регулювання його довжини, яка в свою чергу визначає кількість вибухової речовини, що використовується для руйнування заскленої поверхні. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд пристрою. 1 UA 80846 U 5 10 15 20 25 30 Пристрій для руйнування захисного скла містить штангу (розсувну або розкладну) 1 та раму 2, які з'єднуються гнучким демпфером 4. Всередину рами 2 встановлено пластину 3 з спінений полімер. Вибуховий заряд складається з детонуючого шнура 5 та електродетонатора 6. На лицьовій стороні пластини 3 (сторона, що контактує із заскленою поверхнею) виконано пази, в які за допомогою фіксаторів кріпиться вибуховий заряд. Кількість та форма пазів, які використані для формування вибухового заряду визначають його робочі характеристики. На зовнішній поверхні штанги закріплена підривна машинка 7, ремінь 11 та два роз'єми 9. На кінці штанги 1 встановлено рукоятку 10. Всередину штанги 1 розміщено вибухову лінію 8, один кінець якої підключено до підривної машинки 7, а інший - до електродетонатора 6 через роз'єми 9. Пристрій працює наступним чином. Перед використанням пластиковими фіксаторами закріпити детонуючий шнур 5 із електродетонатором 6, надаючи шнуру необхідну форму в пазах пластини 3. Після розміщення вибухового заряду дроти від електричного детонатора 6 приєднуються до роз'ємів 9 на штанзі 1. Гнучким демпфером 4 регулюють положення рами 2 з встановленим на пластині 3 вибуховим зарядом відносно штанги 1. Потім пластину 3 щільно притискують до скла. Підривною машинкою 7 створюється струм в електричному колі, утвореному з вибухової лінії 8 та електричного детонатора 5. Протікання струму у колі призводить до спрацювання електричного детонатора 6, який викликає детонацію заряду вибухової речовини у детонуючому шнурі 5. Внаслідок спрацювання шнура 5, відбувається вибух. За рахунок бризантного та фугасного впливу вибуху руйнується захисне скло. Завдяки тому, що пластина 3 виготовлена зі спіненого полімеру її осколки, що утворюються після вибуху мають низьку енергію ураження та є відносно безпечними для осіб, що знаходяться поруч із пристроєм під час його використання. Таким чином запропонована корисна модель, як вона описана вище, дозволяє швидко встановлювати та утримувати вибуховий заряд на заскленій поверхні незалежно від її орієнтації у просторі; вибирати точку встановлення рами з пластиною на засклену поверхню; регулювати потужність вибуху та видозмінювати форму зазначеного заряду й викликаних ним руйнації скла; поглинати частину імпульсу відбиття, що виникає при детонації вибухового заряду. Пристрій можна рекомендувати до використання спеціальними підрозділами правоохоронних органів. Джерело інформації: 1. Патент № UA13019 СІ. Спосіб вибухового різання металевих конструкцій. МПК B21D 26/08, опубл. 28.02.1997, бюл. № 1. 2. Патент № UA 7755 U. Пристрій для екстреного розкриття дверей. МПК F42B 1/02, В21В 29/02, опубл. 15.07.2005, бюл. № 7. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Пристрій для руйнування захисного скла, що містить раму, всередину якої встановлено пластину, на лицьову поверхню пластини кріпиться вибуховий заряд, який відрізняється тим, що до рами приєднано штангу за допомогою гнучкого демпфера, на зовнішню поверхню штанги закріплено підривну машинку, ремінь та два роз'єми, на кінці штанги встановлено рукоятку, вибуховий заряд складається з детонуючого шнура та електродетонатора, всередину штанги розміщено вибухову лінію, один кінець якої приєднано до підривної машинки, а інший - до електродетонатора через роз'єми; на лицьовій стороні пластини виконано принаймні один паз, в який за допомогою фіксатора кріпиться детонуючий шнур та електродетонатор вибухового заряду. 2. Пристрій для руйнування захисного скла за п. 1, який відрізняється тим, що штанга виконана у вигляді розсувної багатосекційної стріли. 3. Пристрій для руйнування захисного скла за п. 1, який відрізняється тим, що штанга виконана у вигляді розкладної багатосекційної стріли. 2 UA 80846 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
