Витяжний радіальний вентилятор

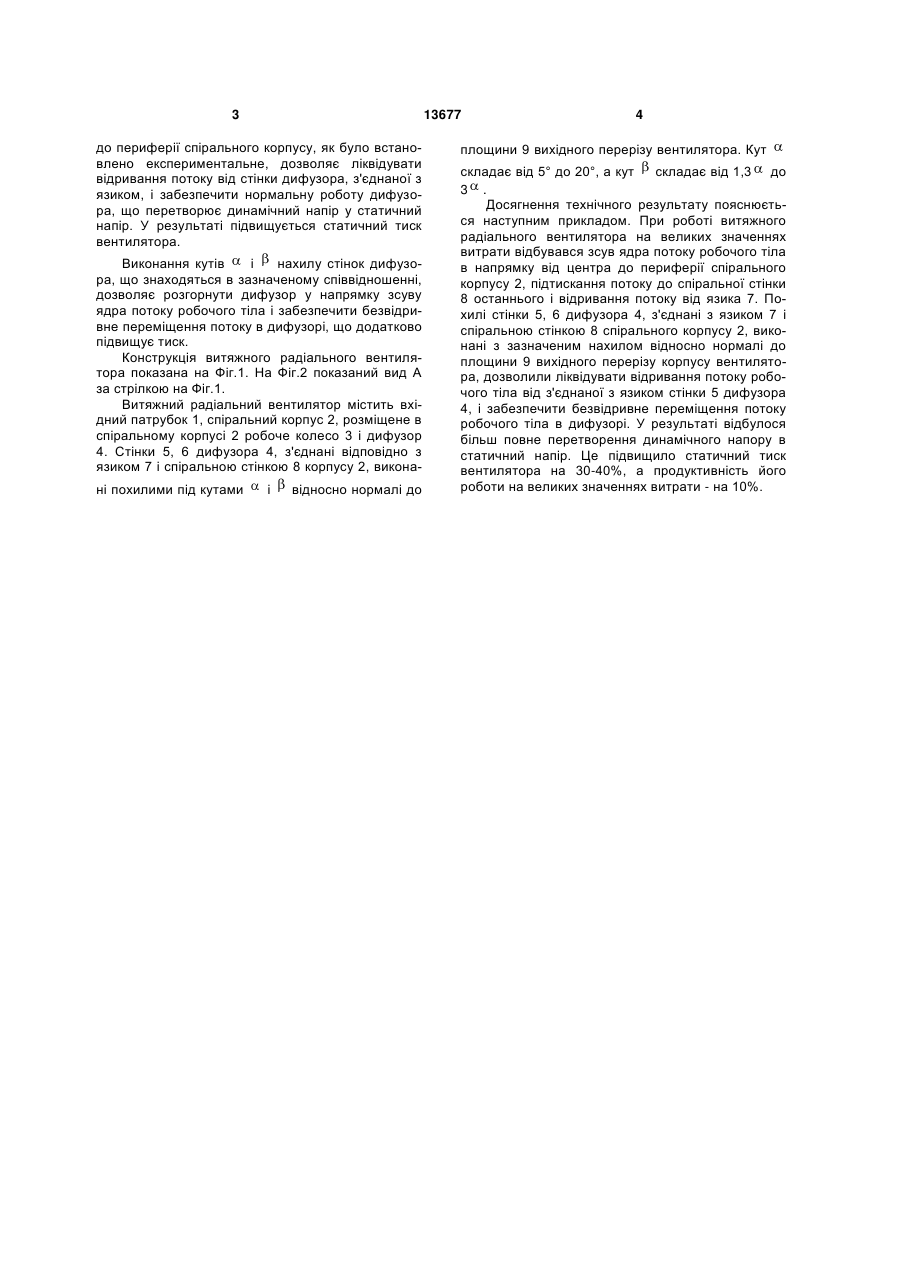

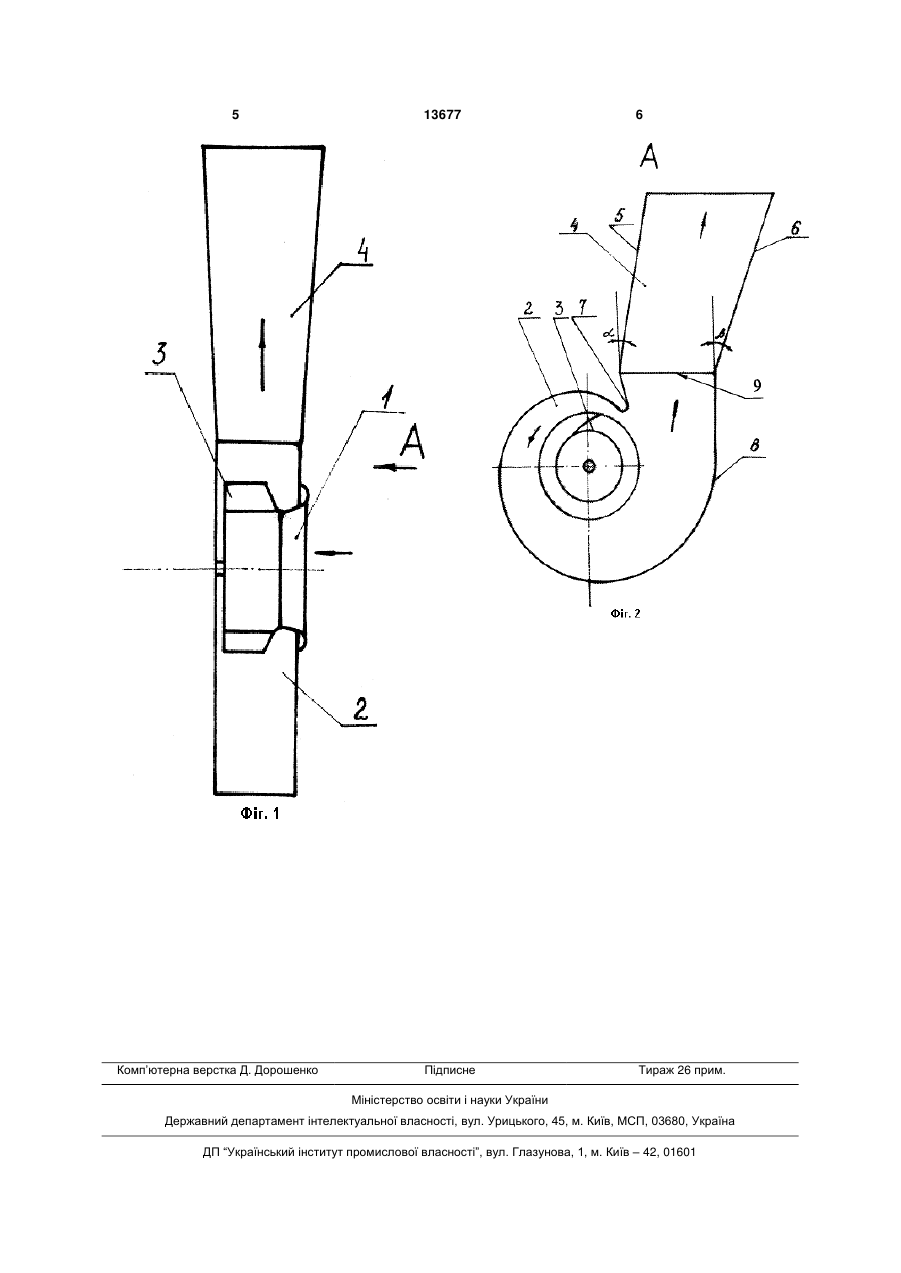

Витяжний радіальний вентилятор, що містить вхідний патрубок, спіральний корпус з язиком і спіральною стінкою, робоче колесо, розміщене в спіральному корпусі, і дифузор, стінки якого з'єднані з язиком і спіральною стінкою корпусу, який відрізняється тим, що кут нахилу стінки дифузора, з'єднаної з язиком, відносно нормалі до площини вихідного перерізу корпусу вентилятора складає від 5° до 20°, а кут нахилу стінки дифузора, з'єднаної зі спіральною стінкою корпусу, відносно нормалі до площини вихідного перерізу корпусу вентилятора складає від 13 до 3 . , (19) (21) u200509478 (22) 10.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Васильєв Юрій Валерійович, Лелека Валентина Віталіївна, Хоружий Олександр Миколайович, Косарев Василь Васильович, Мізін Вадим Олександрович (73) Донецький державний науково-дослідний, проектно-конструкторський та експериментальний інститут комплексної механізації шахт "Дондіпровуглемаш" 3 13677 до периферії спірального корпусу, як було встановлено експериментальне, дозволяє ліквідувати відривання потоку від стінки дифузора, з'єднаної з язиком, і забезпечити нормальну роботу дифузора, що перетворює динамічний напір у статичний напір. У результаті підвищується статичний тиск вентилятора. Виконання кутів і нахилу стінок дифузора, що знаходяться в зазначеному співвідношенні, дозволяє розгорнути дифузор у напрямку зсуву ядра потоку робочого тіла і забезпечити безвідривне переміщення потоку в дифузорі, що додатково підвищує тиск. Конструкція витяжного радіального вентилятора показана на Фіг.1. На Фіг.2 показаний вид А за стрілкою на Фіг.1. Витяжний радіальний вентилятор містить вхідний патрубок 1, спіральний корпус 2, розміщене в спіральному корпусі 2 робоче колесо 3 і дифузор 4. Стінки 5, 6 дифузора 4, з'єднані відповідно з язиком 7 і спіральною стінкою 8 корпусу 2, виконані похилими під кутами і відносно нормалі до 4 площини 9 вихідного перерізу вентилятора. Кут складає від 5° до 20°, а кут складає від 1,3 до 3 . Досягнення технічного результату пояснюється наступним прикладом. При роботі витяжного радіального вентилятора на великих значеннях витрати відбувався зсув ядра потоку робочого тіла в напрямку від центра до периферії спірального корпусу 2, підтискання потоку до спіральної стінки 8 останнього і відривання потоку від язика 7. Похилі стінки 5, 6 дифузора 4, з'єднані з язиком 7 і спіральною стінкою 8 спірального корпусу 2, виконані з зазначеним нахилом відносно нормалі до площини 9 вихідного перерізу корпусу вентилятора, дозволили ліквідувати відривання потоку робочого тіла від з'єднаної з язиком стінки 5 дифузора 4, і забезпечити безвідривне переміщення потоку робочого тіла в дифузорі. У результаті відбулося більш повне перетворення динамічного напору в статичний напір. Це підвищило статичний тиск вентилятора на 30-40%, а продуктивність його роботи на великих значеннях витрати - на 10%. 5 Комп’ютерна верстка Д. Дорошенко 13677 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
