Стикове з’єднання багатошарових панелей

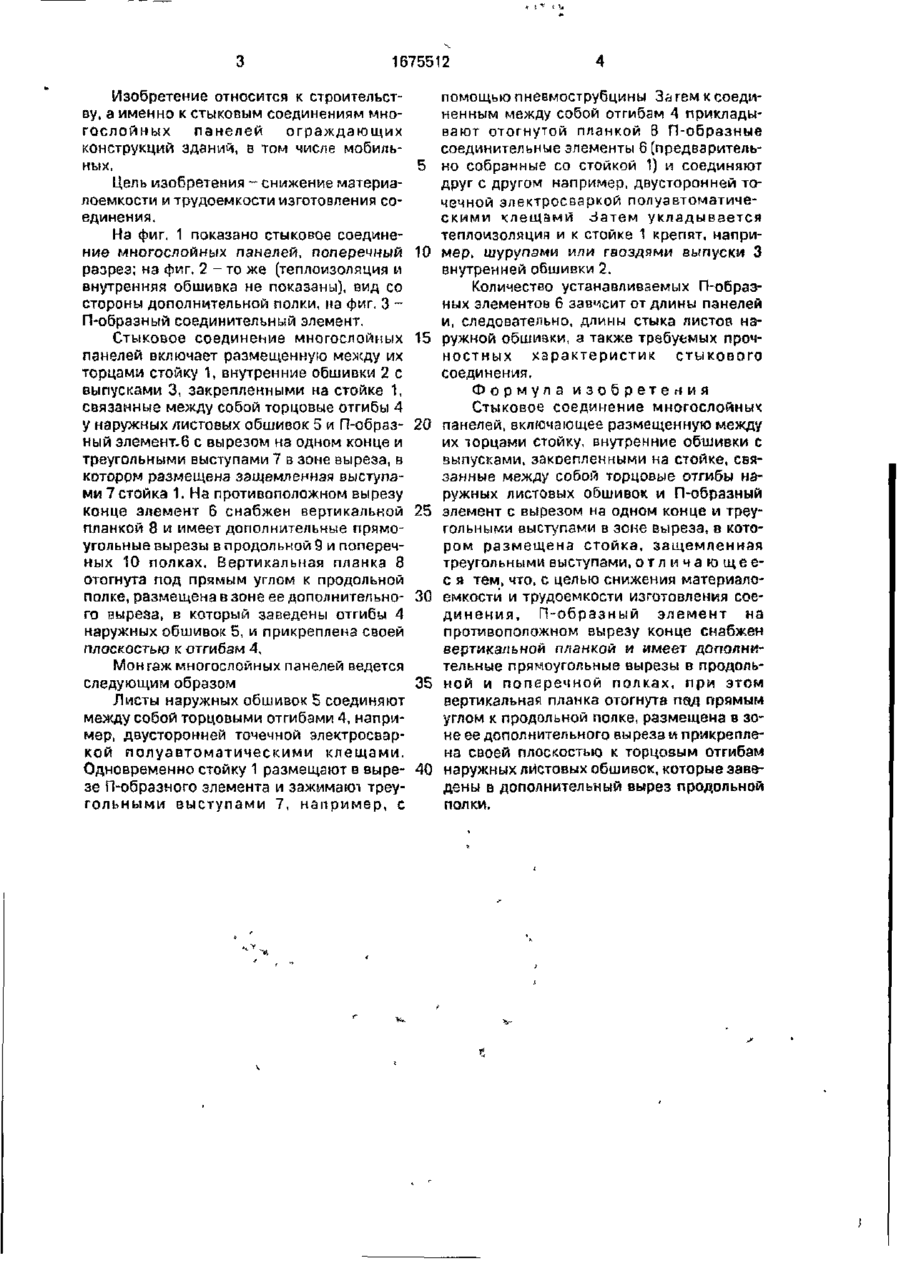

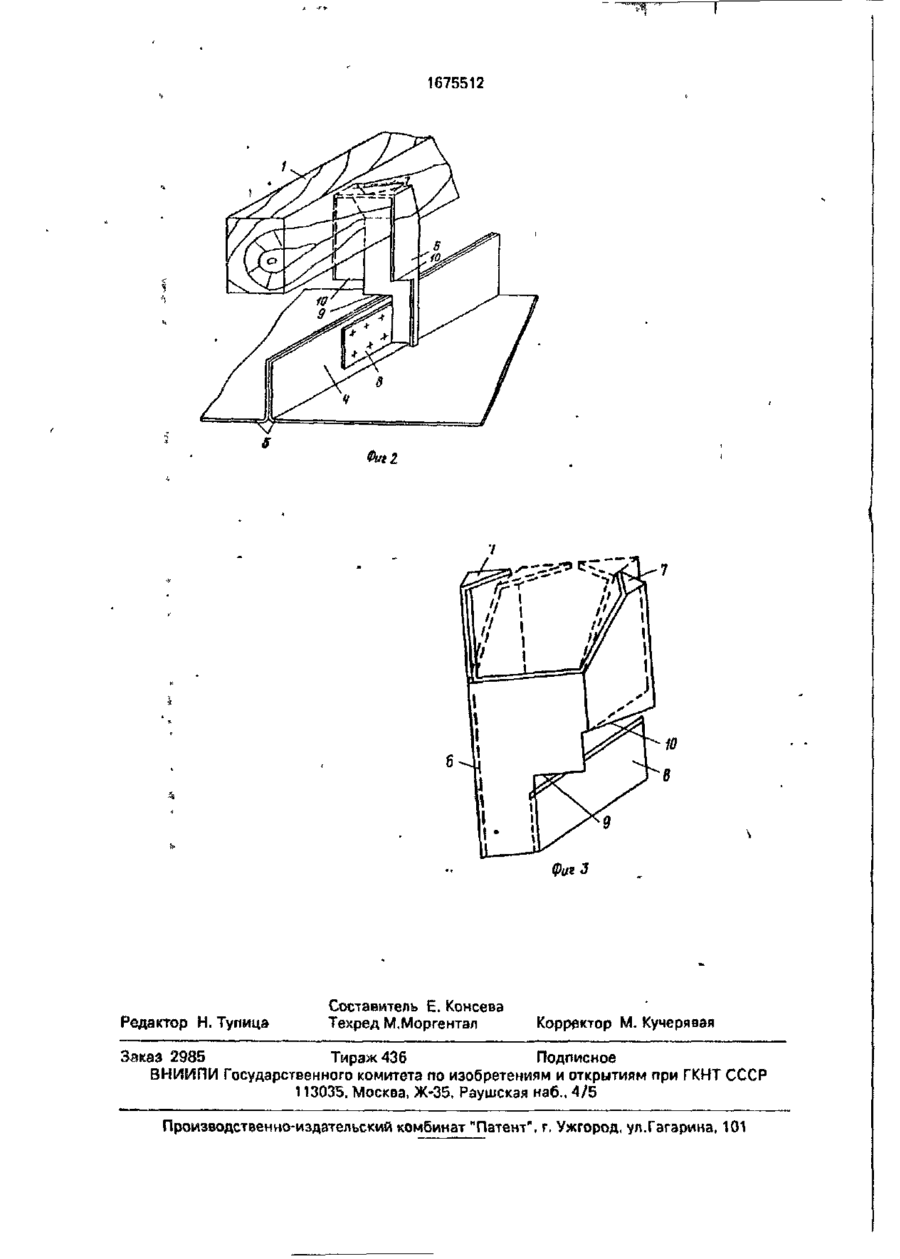

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4730161/33 (22) 14.08.89 (46)07.09.91. Бгал. №33 (71) ВорошилЬвградский автосборочный завод им. 60-летия Советской Украины (72) В. Б. Вартанов, В. Н. Скалько, С. В. Зиньковский, Г. Н. Петренко и Н. А. Горобче н ко (531 69.057.4-69 022(088.6^ (56) Авторское свидетельство СССР * № 1592449, кл. Е 04 В 1/61, Є 04 В t/38, 1989. (54) СТЫКОВОЕ СОЕДИНЕНИЕ МНОГОСЛОЙНЫХ ПАНЕЛЕЙ (57) Изобретение относится к строительству, з именно к стыковым соединениям многослойных панелей ограждающих конструкций зданий, в том числе мобильных. Цель изобретения - снижение матери алоемкости и трудоемкости изготовления соединения. Стыковое соединение многослойных панелей включает размещенную между их торцами стойку 1, внугрентзе обшивки 2 с выпусками 3, закрепленными на стойке 1, связанные между собой торцовые отгибы 4 наружных листосых обшивок 5 и П-образный элемент 6 с вырезом на одном конце и треугольными выступами 7 в зоне выреза, в котором размещена защемленная выступами 7 стойка 1. На противоположном вырезу конце элемент 6 снабжен вертикальной планкой 8 и имеет дополнительные прямоугольные оыоезы в продольной 9 и поперечных 10 полках, а вертикальная планка 8 отогнута под прямым углом к продольной полке, размещена в зоне ее выреза, в которой заведены отгибы 4, и прикреплена своей плоскостью к последним. 3 ил. О* ел ю > Щиг. і 1675512 Изобретение относится к строительству, а именно к стыковым соединениям многослойных панелей ограждающих конструкций зданий, в том числе мобильных. 5 Цель изобретения - снижение материалоемкости и трудоемкости изготовления соединения. На фиг. 1 показано стыковое соединение многослойных панелей, поперечный 10 разрез; на фиг. 2 - то же (теплоизоляция и внутренняя обшивка не показаны), вид со стороны дополнительной полки, на фиг. 3 П-образный соединительный элемент. Стыковое соединение многослойных 15 панелей включает размещенную между их торцами стойку 1, внутренние обшивки 2 с выпусками 3, закрепленными на стойке 1, связанные между собой торцовые отгибы 4 у наружных листовых обшивок 5 и П-образ- 20 ный элемент.6 с вырезом на одном конце и треугольными выступами 7 в зоне выреза, в котором размещена защемленная выступами 7 стойка 1. На противоположном вырезу конце элемент 6 снабжен вертикальной 25 планкой 8 и имеет дополнительные прямоугольные вырезы в продольной 9 и поперечных 10 полках. Вертикальная планка В отогнута под прямым углом к продольной полке, размещена в зоне ее дополнительно- 30 го выреза, в который заведены отгибы 4 наружных обшивок 5, и прикреплена своей плоскостью к отгибам 4, Мои гаж многослойных панелей ведется следующим образом 35 Листы наружных обшивок 5 соединяют между собой торцовыми отгибами 4, например, двусторонней точечной электросваркой полуавтоматическими клещами. Одновременно стойку 1 размещают в выре- 40 зе П-образного элемента и зажимаюі треугольными выступами 7, например, с помощью пневмострубцины Затем к соединенным между собой отгибам 4 прикладывают отогнутой планкой 3 П-образные соединительные элементы б (предварительно собранные со стойкой 1) и соединяют друг с другом например, двусторонней точечной электросваркой полуавтоматическими клещами Затем укладывается теплоизоляция и к стойке 1 крепят, например, шурупами или гвоздями выпуски 3 внутренней обшивки 2. Количество устанавливаемых П-образных элементов 6 зависит от длины панелей и, следовательно, длины стыка листов наружной обшиаки, а также требуемых прочностных характеристик стыкового соединения. Формула изобретения Стыковое соединение многослойныч панелей, включающее размещенную между их торцами стойку, внутренние обшивки с выпусками, затепленными на стойке, связанные между собой торцовые отгибы наружных листовых обшивок и П-образный элемент с вырезом на одном конце и треугольными выступами в зоне выреза, в котором размещена стойка, защемленная треугольными выступами, о т л и ч а ю щ е е с я тем, что. с целью снижения материалоемкости и трудоемкости изготовления соединения, П-образный элемент на противоположном вырезу конце снабжен вертикальной планкой и имеет дополнительные прямоугольные вырезы в продольной и поперечной полках, при этом вертикальная планка отогнута пад прямым углом к продольной полке, размещена в зоне ее дополнительного выреза \л прикреплена своей плоскостью к торцовым отгибам наружных листовых обшивок, которые заведены в дополнительный вырез продольной полки. 1675512 Фие2 фаг 3 Редактор Н. Тупицэ СоставительЕ. Консева Техред М.Моргентал Корректор М. Кучерявая Заказ 2985 Тираж 436 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 -ЛІ
