Теплоізоляційне вікно

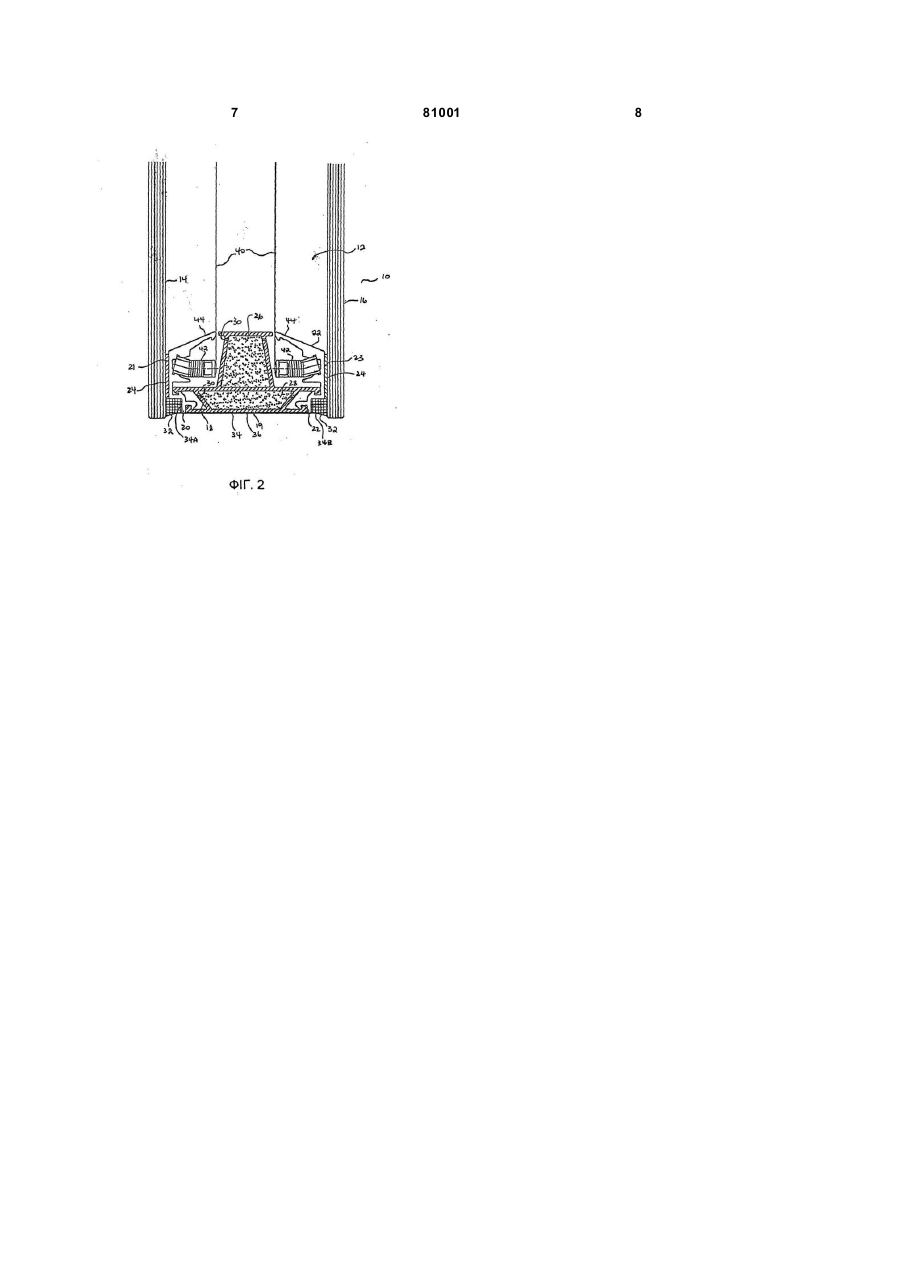

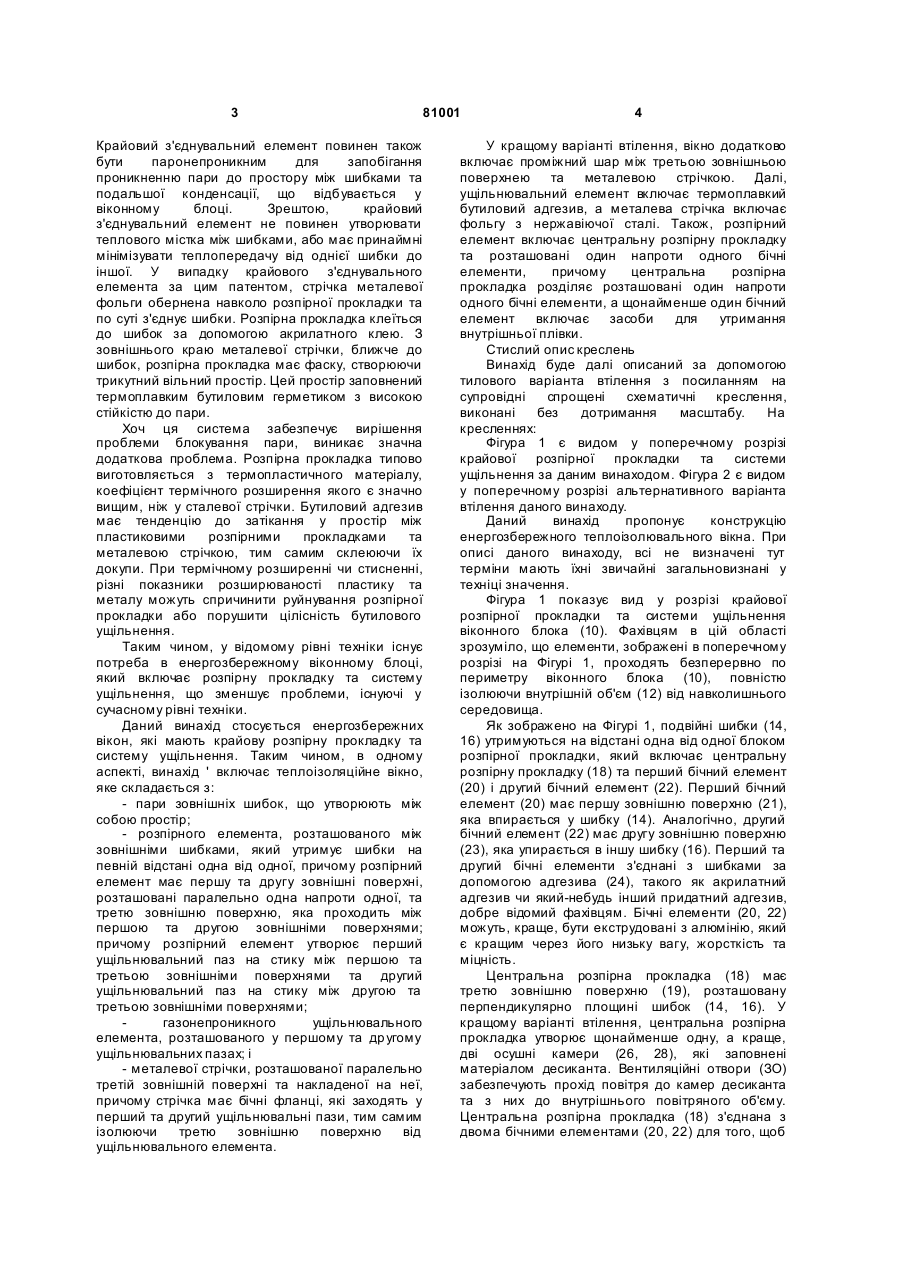

1. Теплоізоляційне вікно, яке включає: пару зовнішніх шибок, які утворюють між собою повітряний простір; розпірний елемент, розташований між зовнішніми шибками, який утримує шибки на певній відстані одна від одної, причому розпірний елемент включає центральну розпірну прокладку та C2 1 3 81001 Крайовий з'єднувальний елемент повинен також бути паронепроникним для запобігання проникненню пари до простору між шибками та подальшої конденсації, що відбувається у віконному блоці. Зрештою, крайовий з'єднувальний елемент не повинен утворювати теплового містка між шибками, або має принаймні мінімізувати теплопередачу від однієї шибки до іншої. У випадку крайового з'єднувального елемента за цим патентом, стрічка металевої фольги обернена навколо розпірної прокладки та по суті з'єднує шибки. Розпірна прокладка клеїться до шибок за допомогою акрилатного клею. З зовнішнього краю металевої стрічки, ближче до шибок, розпірна прокладка має фаску, створюючи трикутний вільний простір. Цей простір заповнений термоплавким бутиловим герметиком з високою стійкістю до пари. Хоч ця система забезпечує вирішення проблеми блокування пари, виникає значна додаткова проблема. Розпірна прокладка типово виготовляється з термопластичного матеріалу, коефіцієнт термічного розширення якого є значно вищим, ніж у сталевої стрічки. Бутиловий адгезив має тенденцію до затікання у простір між пластиковими розпірними прокладками та металевою стрічкою, тим самим склеюючи їх докупи. При термічному розширенні чи стисненні, різні показники розширюваності пластику та металу можуть спричинити руйнування розпірної прокладки або порушити цілісність бутилового ущільнення. Таким чином, у відомому рівні техніки існує потреба в енергозбережному віконному блоці, який включає розпірну прокладку та систему ущільнення, що зменшує проблеми, існуючі у сучасному рівні техніки. Даний винахід стосується енергозбережних вікон, які мають крайову розпірну прокладку та систему ущільнення. Таким чином, в одному аспекті, винахід ' включає теплоізоляційне вікно, яке складається з: - пари зовнішніх шибок, що утворюють між собою простір; - розпірного елемента, розташованого між зовнішніми шибками, який утримує шибки на певній відстані одна від одної, причому розпірний елемент має першу та другу зовнішні поверхні, розташовані паралельно одна напроти одної, та третю зовнішню поверхню, яка проходить між першою та другою зовнішніми поверхнями; причому розпірний елемент утворює перший ущільнювальний паз на стику між першою та третьою зовнішніми поверхнями та другий ущільнювальний паз на стику між другою та третьою зовнішніми поверхнями; газонепроникного ущільнювального елемента, розташованого у першому та др угому ущільнювальних пазах; і - металевої стрічки, розташованої паралельно третій зовнішній поверхні та накладеної на неї, причому стрічка має бічні фланці, які заходять у перший та другий ущільнювальні пази, тим самим ізолюючи третю зовнішню поверхню від ущільнювального елемента. 4 У кращому варіанті втілення, вікно додатково включає проміжний шар між третьою зовнішньою поверхнею та металевою стрічкою. Далі, ущільнювальний елемент включає термоплавкий бутиловий адгезив, а металева стрічка включає фольгу з нержавіючої сталі. Також, розпірний елемент включає центральну розпірну прокладку та розташовані один напроти одного бічні елементи, причому центральна розпірна прокладка розділяє розташовані один напроти одного бічні елементи, а щонайменше один бічний елемент включає засоби для утримання внутрішньої плівки. Стислий опис креслень Винахід буде далі описаний за допомогою тилового варіанта втілення з посиланням на супровідні спрощені схематичні креслення, виконані без дотримання масштабу. На кресленнях: Фігура 1 є видом у поперечному розрізі крайової розпірної прокладки та системи ущільнення за даним винаходом. Фігура 2 є видом у поперечному розрізі альтернативного варіанта втілення даного винаходу. Даний винахід пропонує конструкцію енергозбережного теплоізолювального вікна. При описі даного винаходу, всі не визначені тут терміни мають їхні звичайні загальновизнані у техніці значення. Фігура 1 показує вид у розрізі крайової розпірної прокладки та системи ущільнення віконного блока (10). Фахівцям в цій області зрозуміло, що елементи, зображені в поперечному розрізі на Фігурі 1, проходять безперервно по периметру віконного блока (10), повністю ізолюючи внутрішній об'єм (12) від навколишнього середовища. Як зображено на Фігурі 1, подвійні шибки (14, 16) утримуються на відстані одна від одної блоком розпірної прокладки, який включає центральну розпірну прокладку (18) та перший бічний елемент (20) і другий бічний елемент (22). Перший бічний елемент (20) має першу зовнішню поверхню (21), яка впирається у шибку (14). Аналогічно, другий бічний елемент (22) має другу зовнішню поверхню (23), яка упирається в іншу шибку (16). Перший та другий бічні елементи з'єднані з шибками за допомогою адгезива (24), такого як акрилатний адгезив чи який-небудь інший придатний адгезив, добре відомий фахівцям. Бічні елементи (20, 22) можуть, краще, бути екструдовані з алюмінію, який є кращим через його низьку вагу, жорсткість та міцність. Центральна розпірна прокладка (18) має третю зовнішню поверхню (19), розташовану перпендикулярно площині шибок (14, 16). У кращому варіанті втілення, центральна розпірна прокладка утворює щонайменше одну, а краще, дві осушні камери (26, 28), які заповнені матеріалом десиканта. Вентиляційні отвори (ЗО) забезпечують прохід повітря до камер десиканта та з них до внутрішнього повітряного об'єму. Центральна розпірна прокладка (18) з'єднана з двома бічними елементами (20, 22) для того, щоб 5 81001 утримувати дві шибки на певній відстані паралельно одна до одної. Центральна розпірна прокладка (18), краще, сформована з пластичного матеріалу з відносно низькою теплопровідністю для зменшення будьяких ефектів утворення термічного містка від однієї шибки до іншої. У кращому варіанті втілення, центральну розпірну прокладку екструдують з термопластичного матеріалу, такого як полівінілхлорид чи поліамід. Кожний бічний елемент (20, 22) утворює ущільнювальний паз, заповнений ущільнювальним матеріалом (32), що безпосередньо прилягає до його стику з центральною розпірною прокладкою. Таким чином, ущільнювальний паз проходить по периметру шибки ззовні центральної розпірної прокладки, як зображено на Фігурах. Ущільнювальний паз заповнений паростійким газонепроникним ущільнювальним елементом (32). Краще, ущільнювальний елемент включає термоплавкий бутиловий адгезив, паронепроникні властивості якого є добре відомими. Інші ущільнювальні матеріали з придатними паронепроникними властивостями є добре відомими фахівцям. Ущільнювальний паз (і. отже, ущільнення 32) зображений по суті квадратним у поперечному розрізі, однак, це не є суттєвим елементом винаходу. Передбачається покривна стрічка (34) для покриття третьої зовнішньої поверхні (19). Однак, не доходячи до шибок, стрічка (34) зігнута з обох боків (34А, 34В) за формою профілю ущільнювального лаза. Бутилове ущільнення (32) контактує із зовнішньою поверхнею стрічки (34). Таким чином, стрічка (34) запобігає затіканню термоплавкого бутилового адгезива між третьою зовнішньою поверхнею (19) центральной розпірной прокладки (18) та внутрішньою поверхнею стрічки. Стрічка, краще, виготовлена з міцного паронепроникного, стійкого до окиснення матеріалу з низькою теплопровідністю, такого як тонка фольга з нержавіючої сталі. Зображені на обох Фігура х 1 та 2 віконні блоки включають плівки, що розділяють внутрішній об'єм (40). Такі плівки (40) посилюють ізоляційну здатність віконного блока (10), однак вони не є суттєвими елементами даного винаходу. У варіанті втілення, представленому на Фігурі 1, зображена одна плівка (40), у той час як на Фігурі 2 зображений варіант втілення з подвійною плівкою (40). В будь-якому випадку, плівка є закріпленою у бічному елементі (20, 22) за допомогою натяжного елемента (42), який, краще, є гвинтовою пружиною. Множина пружин (42) встановлена по периферії віконного блока (10), тим самим натягуючи плівку (40) у внутрішньому об'ємі (21), по суті, паралельно до кожної з шибок. Кожна пружина (42) встановлена у каналі, сформованому у бічному елементі. Кожний бічний елемент, що включає засоби для натягнення плівки, включає закраїну (44), яка виступає назовні та торкається плівки (40) для ущільнення відокремленої плівкою частини внутрішнього об'єму. Як зображено на Фігурі 1, бічні елементи можуть бути ідентичними для простоти 6 виготовлення, навіть у варіанті втілення з однією внутрішньою плівкою, коли бічний елемент (20) не включає засобів для натягнення плівки. В такому варіанті втілення, однак, центральна ділянка (18) повинна мати дещо інший профіль для того, щоб пристосуватися до асимметрично)" форми варіанта втілення з однією плівкою, як зображено на Фігурі 1. Як зрозуміло фахівцям в цій області техніки, можуть бути зроблені різні модифікації, адаптації та варіанти наведеного вище опису конкретного варіанта втілення без виходу за межі об'єму винаходу, що заявляється. Різні ознаки та елементи описаного винаходу можуть бути об'єднані у спосіб, що відрізняється від комбінацій, які описуються чи заявляються тут, без виходу за межі об'єму винаходу. 7 81001 8
