Установка для виготовлення паливних брикетів

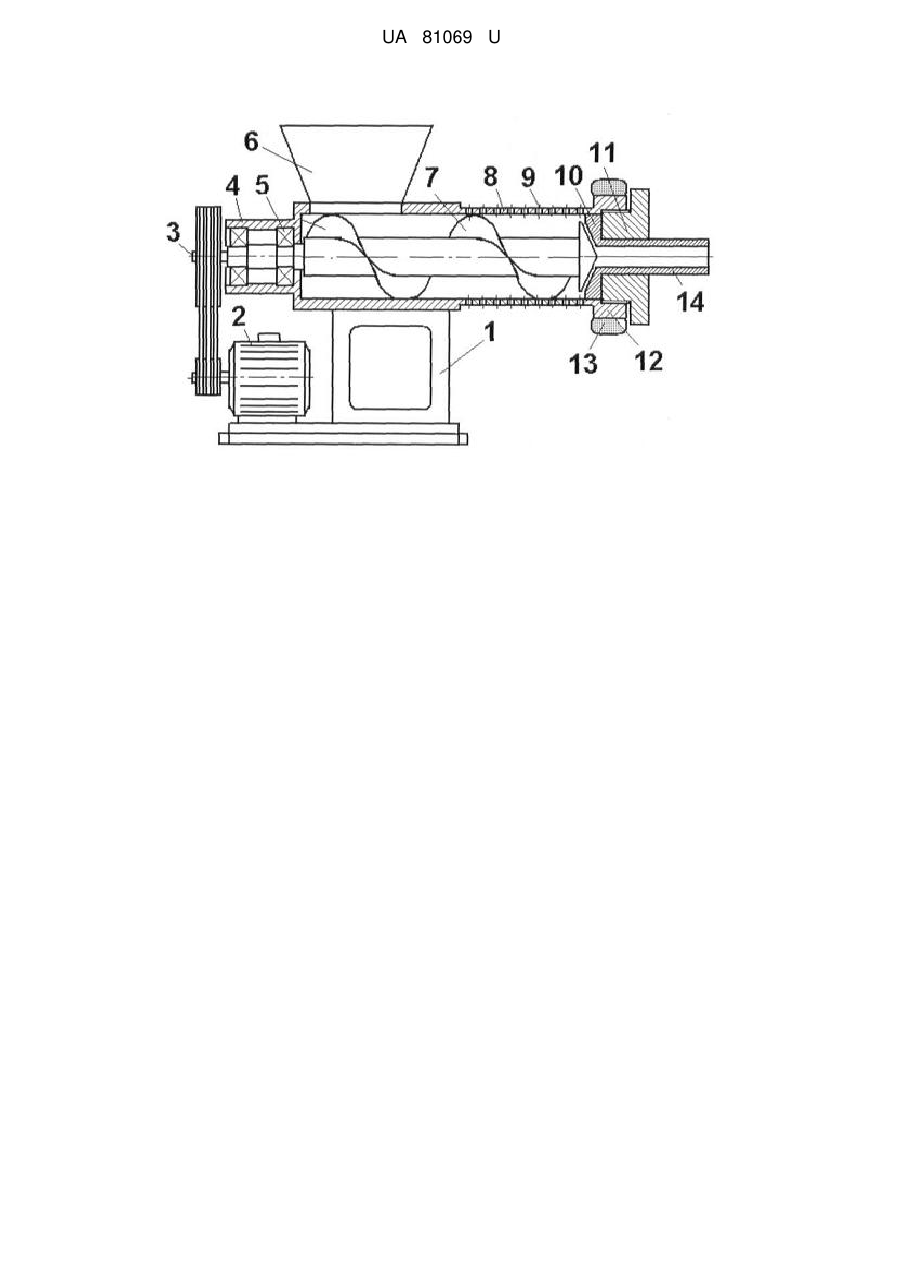

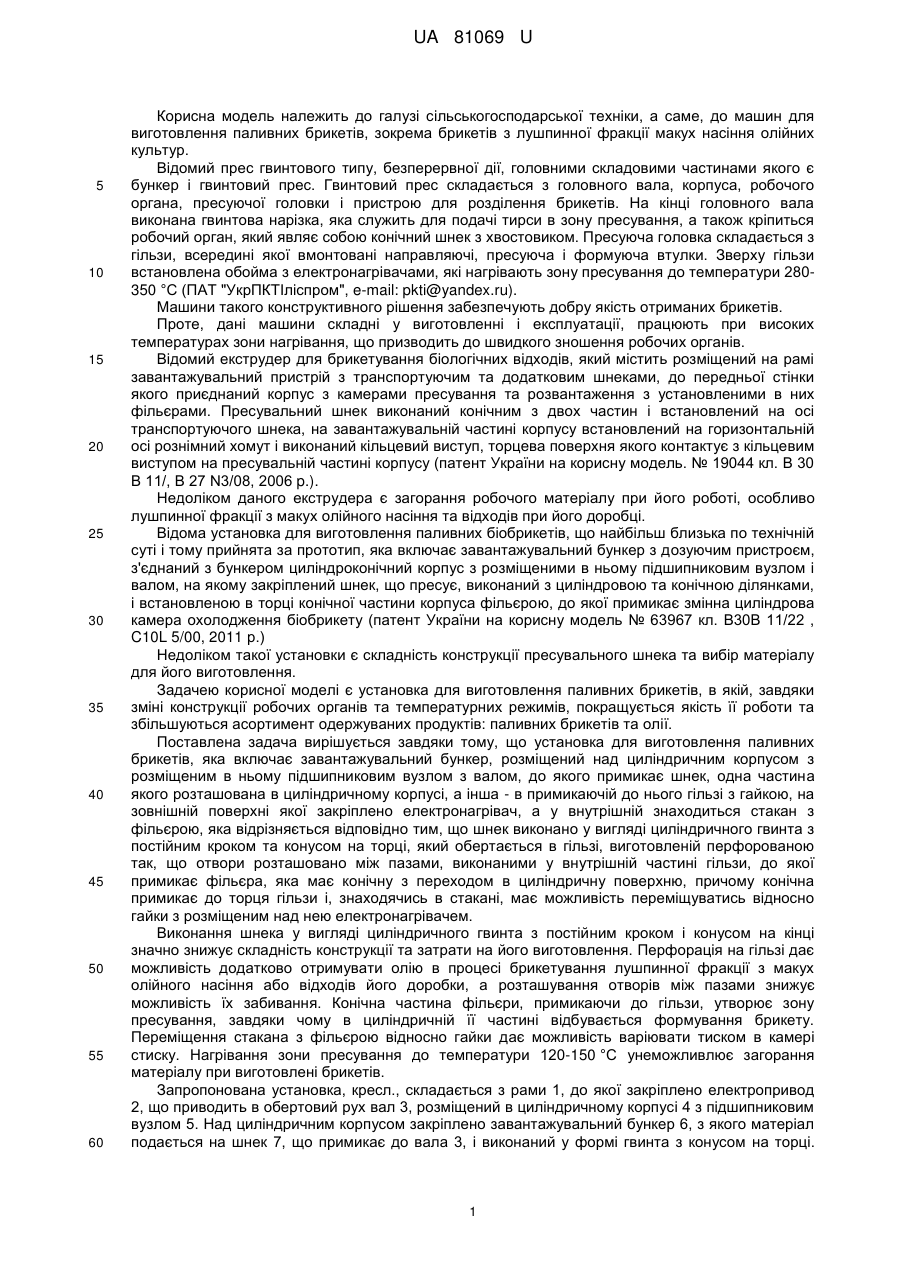

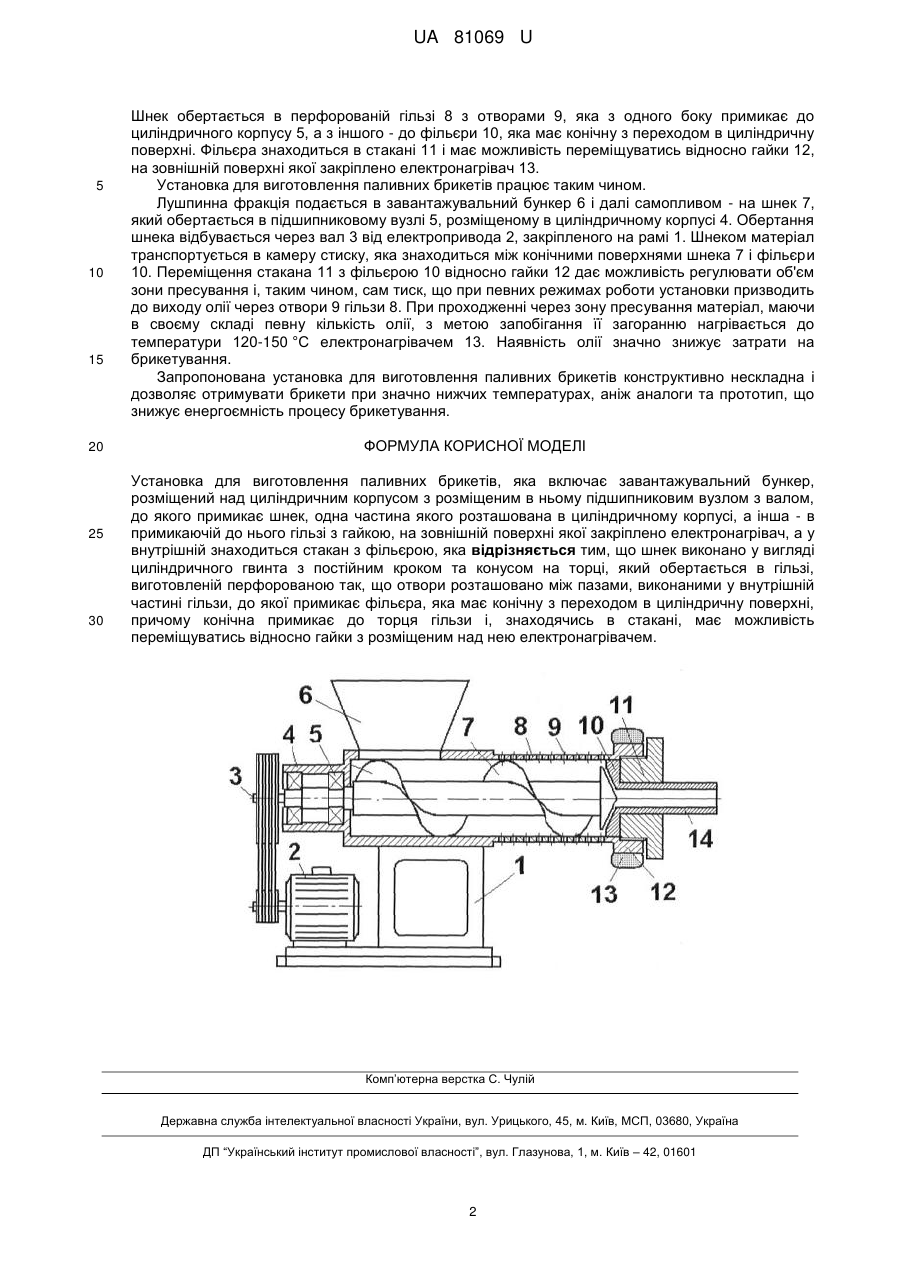

Реферат: Установка для виготовлення паливних брикетів, яка включає завантажувальний бункер, розміщений над циліндричним корпусом з розміщеним в ньому підшипниковим вузлом з валом, до якого примикає шнек, одна частина якого розташована в циліндричному корпусі, а інша - в примикаючій до нього гільзі з гайкою, на зовнішній поверхні якої закріплено електронагрівач, а у внутрішній знаходиться стакан з фільєрою, крім того шнек виконано у вигляді циліндричного гвинта з постійним кроком та конусом на торці, який обертається в гільзі, виготовленій перфорованою так, що отвори розташовано між пазами, виконаними у внутрішній частині гільзи, до якої примикає фільєра, яка має конічну з переходом в циліндричну поверхні, причому конічна примикає до торця гільзи і, знаходячись в стакані, має можливість переміщуватись відносно гайки з розміщеним над нею електронагрівачем. UA 81069 U (54) УСТАНОВКА ДЛЯ ВИГОТОВЛЕННЯ ПАЛИВНИХ БРИКЕТІВ UA 81069 U UA 81069 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарської техніки, а саме, до машин для виготовлення паливних брикетів, зокрема брикетів з лушпинної фракції макух насіння олійних культур. Відомий прес гвинтового типу, безперервної дії, головними складовими частинами якого є бункер і гвинтовий прес. Гвинтовий прес складається з головного вала, корпуса, робочого органа, пресуючої головки і пристрою для розділення брикетів. На кінці головного вала виконана гвинтова нарізка, яка служить для подачі тирси в зону пресування, а також кріпиться робочий орган, який являє собою конічний шнек з хвостовиком. Пресуюча головка складається з гільзи, всередині якої вмонтовані направляючі, пресуюча і формуюча втулки. Зверху гільзи встановлена обойма з електронагрівачами, які нагрівають зону пресування до температури 280350 °C (ПАТ "УкрПКТІліспром", e-mail: pkti@yandex.ru). Машини такого конструктивного рішення забезпечують добру якість отриманих брикетів. Проте, дані машини складні у виготовленні і експлуатації, працюють при високих температурах зони нагрівання, що призводить до швидкого зношення робочих органів. Відомий екструдер для брикетування біологічних відходів, який містить розміщений на рамі завантажувальний пристрій з транспортуючим та додатковим шнеками, до передньої стінки якого приєднаний корпус з камерами пресування та розвантаження з установленими в них фільєрами. Пресувальний шнек виконаний конічним з двох частин і встановлений на осі транспортуючого шнека, на завантажувальній частині корпусу встановлений на горизонтальній осі рознімний хомут і виконаний кільцевий виступ, торцева поверхня якого контактує з кільцевим виступом на пресувальній частині корпусу (патент України на корисну модель. № 19044 кл. В 30 В 11/, В 27 N3/08, 2006 p.). Недоліком даного екструдера є загорання робочого матеріалу при його роботі, особливо лушпинної фракції з макух олійного насіння та відходів при його доробці. Відома установка для виготовлення паливних біобрикетів, що найбільш близька по технічній суті і тому прийнята за прототип, яка включає завантажувальний бункер з дозуючим пристроєм, з'єднаний з бункером циліндроконічний корпус з розміщеними в ньому підшипниковим вузлом і валом, на якому закріплений шнек, що пресує, виконаний з циліндровою та конічною ділянками, і встановленою в торці конічної частини корпуса фільєрою, до якої примикає змінна циліндрова камера охолодження біобрикету (патент України на корисну модель № 63967 кл. В30В 11/22 , C10L 5/00, 2011 р.) Недоліком такої установки є складність конструкції пресувального шнека та вибір матеріалу для його виготовлення. Задачею корисної моделі є установка для виготовлення паливних брикетів, в якій, завдяки зміні конструкції робочих органів та температурних режимів, покращується якість її роботи та збільшуються асортимент одержуваних продуктів: паливних брикетів та олії. Поставлена задача вирішується завдяки тому, що установка для виготовлення паливних брикетів, яка включає завантажувальний бункер, розміщений над циліндричним корпусом з розміщеним в ньому підшипниковим вузлом з валом, до якого примикає шнек, одна частина якого розташована в циліндричному корпусі, а інша - в примикаючій до нього гільзі з гайкою, на зовнішній поверхні якої закріплено електронагрівач, а у внутрішній знаходиться стакан з фільєрою, яка відрізняється відповідно тим, що шнек виконано у вигляді циліндричного гвинта з постійним кроком та конусом на торці, який обертається в гільзі, виготовленій перфорованою так, що отвори розташовано між пазами, виконаними у внутрішній частині гільзи, до якої примикає фільєра, яка має конічну з переходом в циліндричну поверхню, причому конічна примикає до торця гільзи і, знаходячись в стакані, має можливість переміщуватись відносно гайки з розміщеним над нею електронагрівачем. Виконання шнека у вигляді циліндричного гвинта з постійним кроком і конусом на кінці значно знижує складність конструкції та затрати на його виготовлення. Перфорація на гільзі дає можливість додатково отримувати олію в процесі брикетування лушпинної фракції з макух олійного насіння або відходів його доробки, а розташування отворів між пазами знижує можливість їх забивання. Конічна частина фільєри, примикаючи до гільзи, утворює зону пресування, завдяки чому в циліндричній її частині відбувається формування брикету. Переміщення стакана з фільєрою відносно гайки дає можливість варіювати тиском в камері стиску. Нагрівання зони пресування до температури 120-150 °C унеможливлює загорання матеріалу при виготовлені брикетів. Запропонована установка, кресл., складається з рами 1, до якої закріплено електропривод 2, що приводить в обертовий рух вал 3, розміщений в циліндричному корпусі 4 з підшипниковим вузлом 5. Над циліндричним корпусом закріплено завантажувальний бункер 6, з якого матеріал подається на шнек 7, що примикає до вала 3, і виконаний у формі гвинта з конусом на торці. 1 UA 81069 U 5 10 15 20 25 30 Шнек обертається в перфорованій гільзі 8 з отворами 9, яка з одного боку примикає до циліндричного корпусу 5, а з іншого - до фільєри 10, яка має конічну з переходом в циліндричну поверхні. Фільєра знаходиться в стакані 11 і має можливість переміщуватись відносно гайки 12, на зовнішній поверхні якої закріплено електронагрівач 13. Установка для виготовлення паливних брикетів працює таким чином. Лушпинна фракція подається в завантажувальний бункер 6 і далі самопливом - на шнек 7, який обертається в підшипниковому вузлі 5, розміщеному в циліндричному корпусі 4. Обертання шнека відбувається через вал 3 від електропривода 2, закріпленого на рамі 1. Шнеком матеріал транспортується в камеру стиску, яка знаходиться між конічними поверхнями шнека 7 і фільєри 10. Переміщення стакана 11 з фільєрою 10 відносно гайки 12 дає можливість регулювати об'єм зони пресування і, таким чином, сам тиск, що при певних режимах роботи установки призводить до виходу олії через отвори 9 гільзи 8. При проходженні через зону пресування матеріал, маючи в своєму складі певну кількість олії, з метою запобігання її загоранню нагрівається до температури 120-150 °C електронагрівачем 13. Наявність олії значно знижує затрати на брикетування. Запропонована установка для виготовлення паливних брикетів конструктивно нескладна і дозволяє отримувати брикети при значно нижчих температурах, аніж аналоги та прототип, що знижує енергоємність процесу брикетування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Установка для виготовлення паливних брикетів, яка включає завантажувальний бункер, розміщений над циліндричним корпусом з розміщеним в ньому підшипниковим вузлом з валом, до якого примикає шнек, одна частина якого розташована в циліндричному корпусі, а інша - в примикаючій до нього гільзі з гайкою, на зовнішній поверхні якої закріплено електронагрівач, а у внутрішній знаходиться стакан з фільєрою, яка відрізняється тим, що шнек виконано у вигляді циліндричного гвинта з постійним кроком та конусом на торці, який обертається в гільзі, виготовленій перфорованою так, що отвори розташовано між пазами, виконаними у внутрішній частині гільзи, до якої примикає фільєра, яка має конічну з переходом в циліндричну поверхні, причому конічна примикає до торця гільзи і, знаходячись в стакані, має можливість переміщуватись відносно гайки з розміщеним над нею електронагрівачем. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
