Універсальна мобільна установка для виготовлення пресованих паливних брикетів з побутових відходів, з біологічних відходів або рослинної сировини

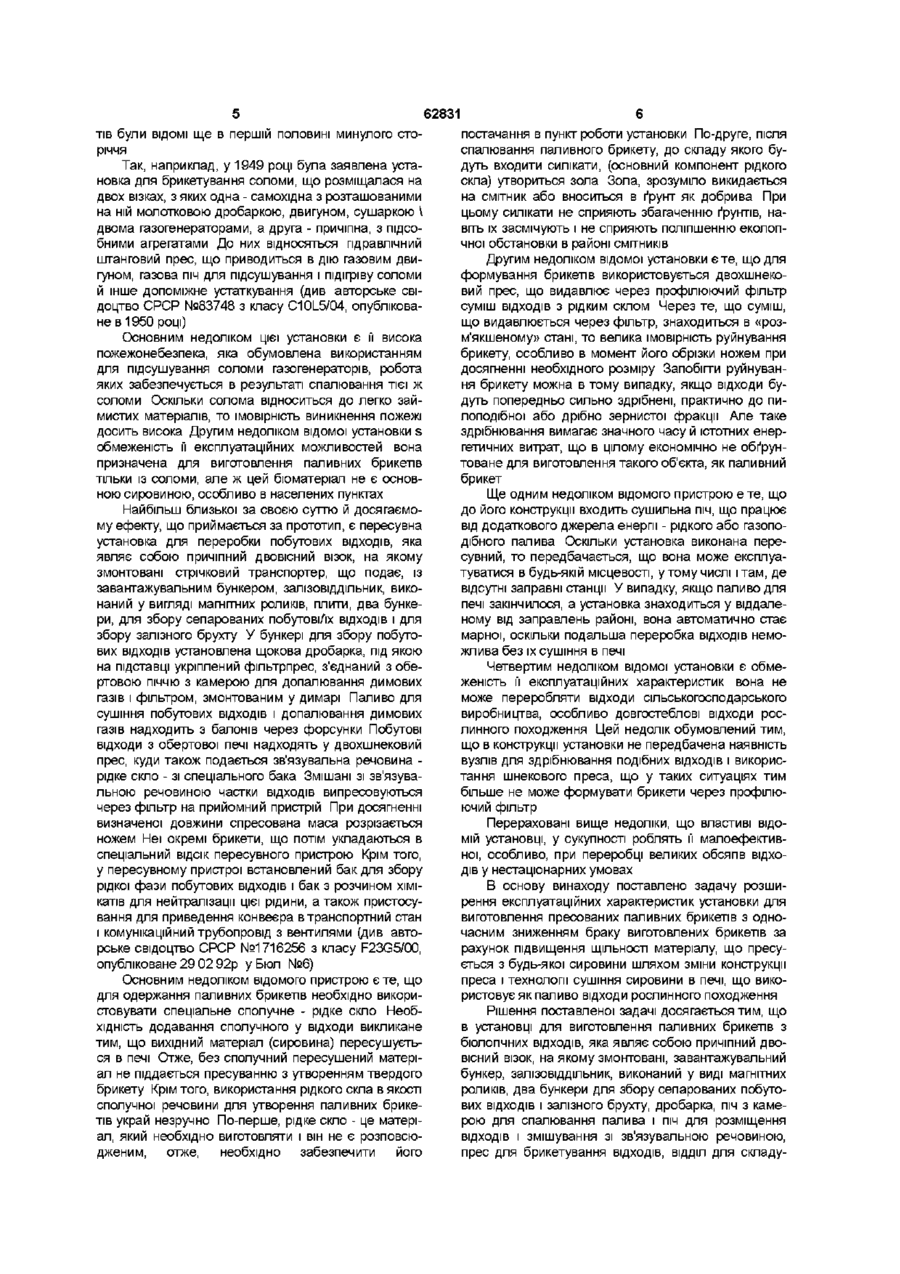

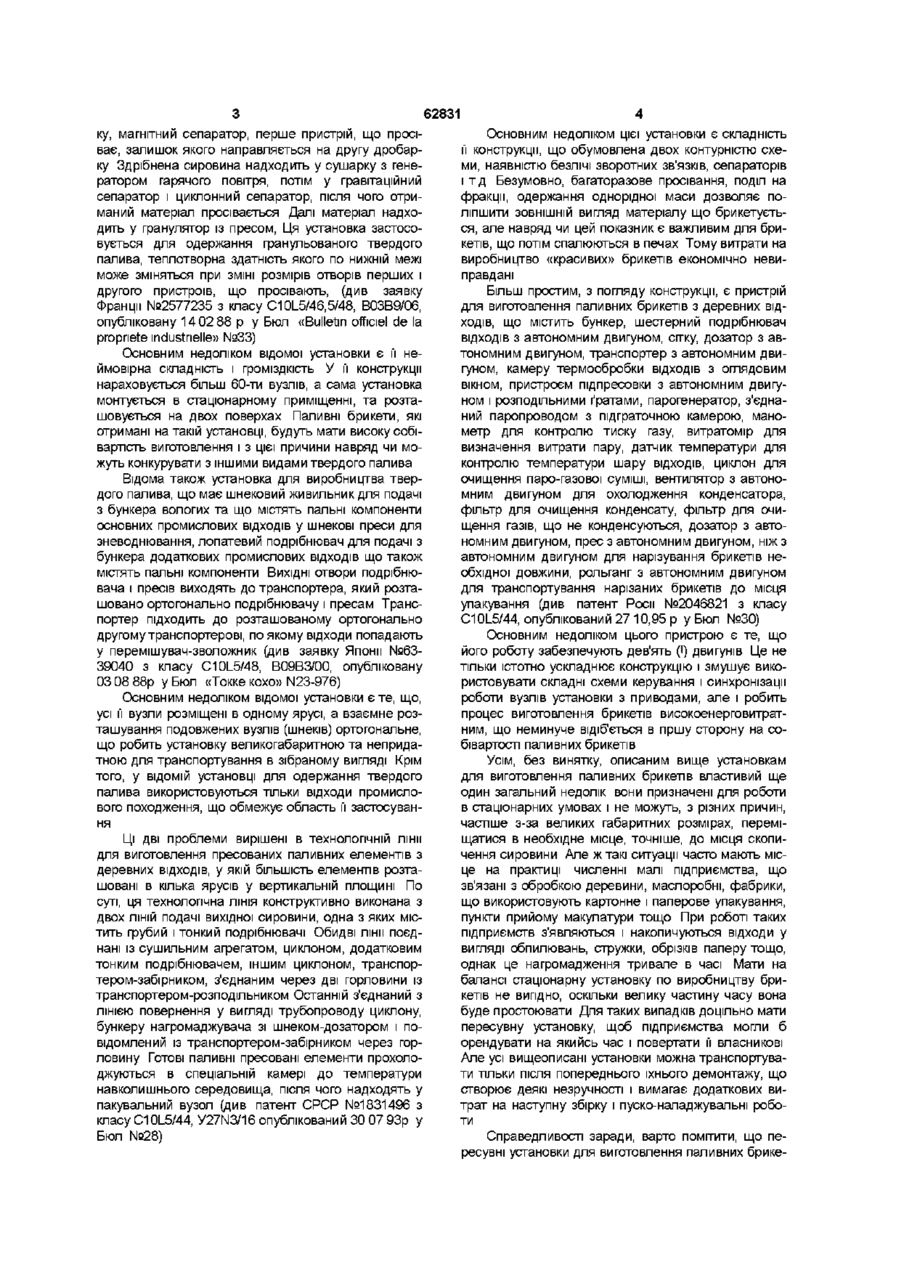

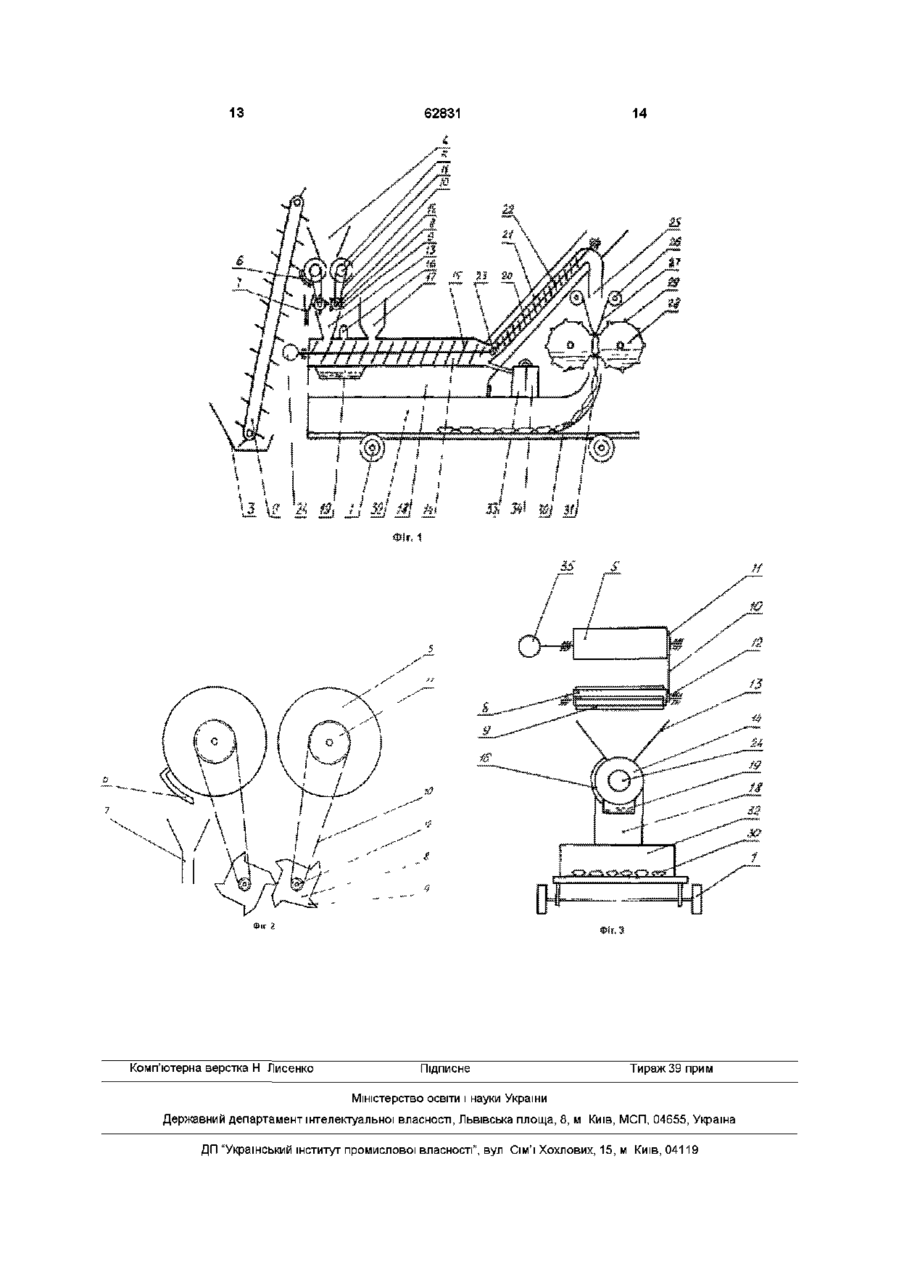

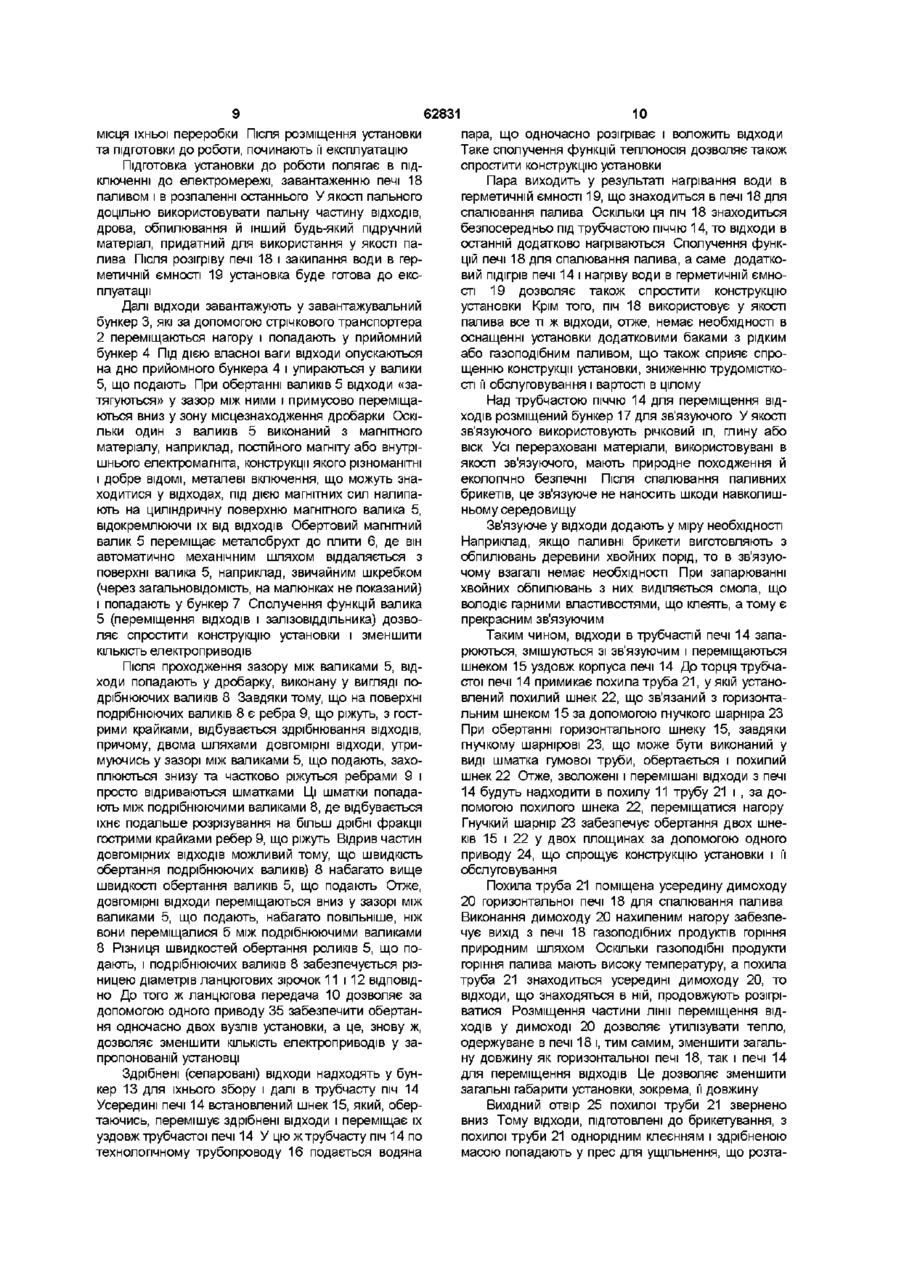

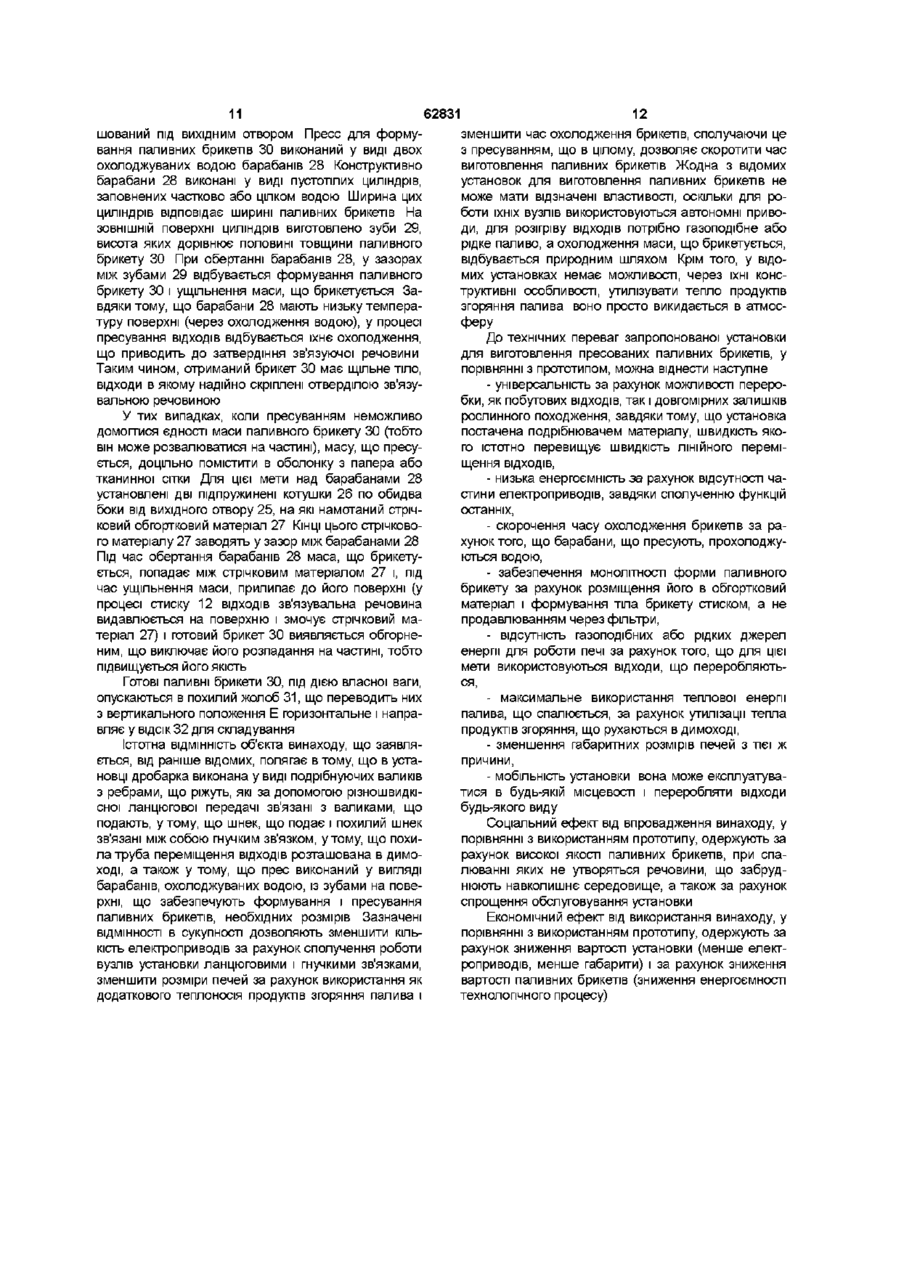

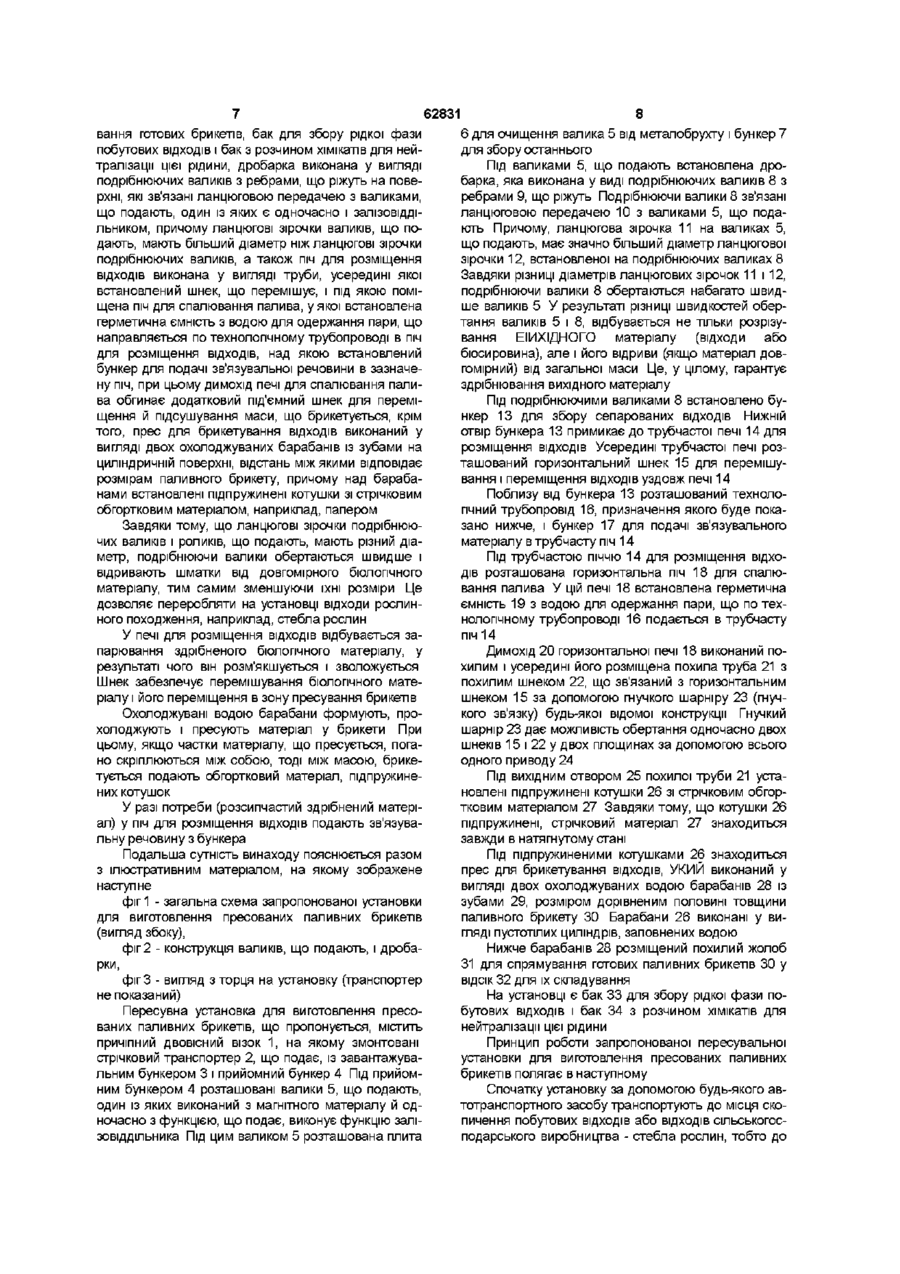

Універсальна мобільна установка для виготовлення пресованих паливних брикетів з побутових ВІДХОДІВ, з біологічних ВІДХОДІВ або з рослинної сировини, яка містить причіпний двовісний візок, на якому змонтовані завантажувальний бункер, зал і зо від дільник, виконаний у вигляді магнітних роликів, два бункери для збору сепарованих побутових ВІДХОДІВ І залізного брухту, дробарка, піч з камерою для спалювання палива і піч для розміщення ВІДХОДІВ І змішування зі зв'язувальною речовиною, прес для брикетування ВІДХОДІВ, ВІДДІЛ для складування готових брикетів, бак для збору рідкої фази побутових ВІДХОДІВ І бак з розчином хімікатів для нейтралізації цієї рідини, яка відрізняється тим, що дробарка виконана у вигляді подрібнювальних валиків з ребрами, що ріжуть на поверхні, які звязані ланцюговою передачею з подавальними валиками, один із яких є одночасно і залізовіддільником, причому ланцюгові зірочки подавальних валиків мають більший діаметр, ніж ланцюгові зірочки подрібнювальних валиків, а також піч для розміщення ВІДХОДІВ виконана у вигляді труби, усередині якої встановлений перемішувальний шнек, під якою поміщена піч для спалювання палива, у якій встановлена герметична ємкість з водою для одержання пари, що направляється по технологічному трубопроводу в піч для розміщення ВІДХОДІВ, над якою встановлений бункер для подачі зв'язувальної речовини в зазначену піч, при цьому димохід печі для спалювання палива обгинає додатковий підйомний шнек для переміщення й підсушування маси, що брикетується, крім того, прес для брикетування ВІДХОДІВ виконаний у вигляді двох охолоджуваних барабанів із зубами на циліндричній поверхні, відстань між якими відповідає розмірам паливного брикету, причому над барабанами встановлені підпружинені котушки зі стрічковим обгортковим матеріалом, наприклад папером Винахід відноситься до технологій і обладнання для переробки побутових або біологічних ВІДХОДІВ і ВІДХОДІВ рослинного походження і може бути використаний при виготовленні пресованих паливних брикетів, що використовуються як тверде паливо в печах для побутових і промислових потреб Відома установка для виготовлення паливних брикетів з побутових ВІДХОДІВ, що містить завантажувальний бункер і подрібнювач, де [вихідний матеріал дробиться до необхідної фракції Далі підготовлена сировина надходить у низькотемпературну мішалку, де вона змішується з рідиною, одержаної з ВІДХОДІВ рослинних або неорганічних олій У цю ж рідину додають відходи вулканізованої гуми У мішалці здрібнені відходи змішуються з рідиною до одержання однорідного розчину Цей розчин подається в просочувальну камеру, де ним просочують сухий гранульований матеріал Просочений гранульований матеріал надходить на похилу сітку, де відбувається відділення залишків рідини від просоченого матеріалу (див заявку Японії №61-52197 з класу С10І_1/00,5/44 опубліковану 1211 86р у Бюл «Токке кохо» №3-3105) Основним недоліком цієї установки є те, що вона не може формувати брикети необхідних розмірів і форми, оскільки в її конструкції відсутні вузли, які могли б забезпечити таке формування У результаті цього брикети виходять тієї ж форми і розмірів, що мав гранульований матеріал Крім того, для одержання однорідного розчину необхідно завантажувати в бункер відходи, що володіють визначеними властивостями, а саме здатністю розчиняться в оліях Це накладає деякі обмеження і вимагає попереднього сортування ВІДХОДІВ Використання в технології вулканізованої гуми ставить, під сумнів еколопчність виготовлених брикетів, а також можливість їх реалізації населенню у якості твердого палива, оскільки при їх спалюванні буде утворюватися значна КІЛЬКІСТЬ КІПТЯВИ Цього недоліку позбавлена установка для обробки твердих побутових або промислових ВІДХОДІВ з метою одержання палива, що містить першу дробар CO 00 сч (О 62831 ку, магнітний сепаратор, перше пристрій, що просіває, залишок якого направляється на другу дробарку Здрібнена сировина надходить у сушарку з генератором гарячого повітря, потім у гравітаційний сепаратор і циклонний сепаратор, після чого отриманий матеріал просівається Далі матеріал надходить у гранулятор із пресом, Ця установка застосовується для одержання гранульованого твердого палива, теплотворна здатність якого по нижній межі може зміняться при ЗМІНІ розмірів отворів перших і другого пристроїв, що просівають, (див заявку Франції №2577235 з класу C10L5/46.5/48, В03В9/06, опубліковану 14 02 88 р у Бюл «Bulletin officiel de la propnete industnelle» №33) Основним недоліком відомої установки є її неймовірна складність і громіздкість У її конструкції нараховується більш 60-ти вузлів, а сама установка монтується в стаціонарному приміщенні, та розташовується на двох поверхах Паливні брикети, які отримані на такій установці, будуть мати високу собівартість виготовлення і з цієї причини навряд чи можуть конкурувати з іншими видами твердого палива Відома також установка для виробництва твердого палива, що має шнековий живильник для подачі з бункера вологих та що містять пальні компоненти основних промислових ВІДХОДІВ у шнекові преси для зневоднювання, лопатевий подрібнювач для подачі з бункера додаткових промислових ВІДХОДІВ ЩО також містять пальні компоненти ВИХІДНІ отвори подрібнювача і пресів виходять до транспортера, який розташовано ортогонально подрібнювачу і пресам Транспортер підходить до розташованому ортогонально другому транспортерові, по якому відходи попадають у перемішувач-зволожник (див заявку Японії №6339040 з класу C10L5/48, В09ВЗ/00, опубліковану 03 08 88р у Бюл «Токке кохо» N23-976) Основним недоліком відомої установки є те, що, усі її вузли розміщені в одному ярусі, а взаємне розташування подовжених вузлів (шнеків) ортогональне, що робить установку великогабаритною та непридатною для транспортування в зібраному вигляді Крім того, у ВІДОМІЙ установці для одержання твердого палива використовуються тільки відходи промислового походження, що обмежує область її застосування Ці ДВІ проблеми вирішені в технологічній лінії для виготовлення пресованих паливних елементів з деревних ВІДХОДІВ, у якій більшість елементів розташовані в кілька ярусів у вертикальній площині По суті, ця технологічна ЛІНІЯ конструктивно виконана з двох ЛІНІЙ подачі вихідної сировини, одна з яких містить грубий і тонкий подрібнювачі Обидві лінії поєднані із сушильним агрегатом, циклоном, додатковим тонким подрібнювачем, іншим циклоном, транспортером-забірником, з'єднаним через дві горловини із транспортером-розподільником Останній з'єднаний з ЛІНІЄЮ повернення у вигляді трубопроводу циклону, бункеру нагромаджувача зі шнеком-дозатором і повідомлений із транспортером-забірником через горловину Готові паливні пресовані елементи прохолоджуються в спеціальній камері до температури навколишнього середовища, після чого надходять у пакувальний вузол (див патент СРСР №1831496 з класу С10L5/44, У27ІЧЗ/16 опублікований ЗО 07 93р у Бюл №28) Основним недоліком цієї установки є складність її конструкції, що обумовлена двох контурністю схеми, наявністю безлічі зворотних зв'язків, сепараторів і тд Безумовно, багаторазове просівання, поділ на фракції, одержання однорідної маси дозволяє поліпшити ЗОВНІШНІЙ вигляд матеріалу що брикетується, але навряд чи цей показник є важливим для брикетів, що потім спалюються в печах Тому витрати на виробництво «красивих» брикетів економічно невиправдані Більш простим, з погляду конструкції, є пристрій для виготовлення паливних брикетів з деревних ВІДХОДІВ, що містить бункер, шестерний подрібнювач ВІДХОДІВ з автономним двигуном, сггку, дозатор з автономним двигуном, транспортер з автономним двигуном, камеру термообробки ВІДХОДІВ З ОГЛЯДОВИМ ВІКНОМ, пристроєм підпресовки з автономним двигуном і розподільними ґратами, парогенератор, з'єднаний паропроводом з підграточною камерою, манометр для контролю тиску газу, витратомір для визначення витрати пару, датчик температури для контролю температури шару ВІДХОДІВ, ЦИКЛОН ДЛЯ очищення паро-газової суміші, вентилятор з автономним двигуном для охолодження конденсатора, фільтр для очищення конденсату, фільтр для очищення газів, що не конденсуються, дозатор з автономним двигуном, прес з автономним двигуном, ніж з автономним двигуном для нарізування брикетів необхідної довжини, рольганг з автономним двигуном для транспортування нарізаних брикетів до місця упакування (див патент Роси №2046821 з класу C10L5/44, опублікований 27 10,95 р у Бюл №30) Основним недоліком цього пристрою є те, що його роботу забезпечують дев'ять (і) двигунів Це не тільки істотно ускладнює конструкцію і змушує використовувати складні схеми керування і синхронізації роботи вузлів установки з приводами, але і робить процес виготовлення брикетів високоенерговитратним, що неминуче відіб'ється в гіршу сторону на собівартості паливних брикетів Усім, без винятку, описаним вище установкам для виготовлення паливних брикетів властивий ще один загальний недолік вони призначені для роботи в стаціонарних умовах і не можуть, з різних причин, частіше з-за великих габаритних розмірах, переміщатися в необхідне місце, точніше, до місця скопичення сировини Але ж такі ситуації часто мають місце на практиці численні малі підприємства, що зв'язані з обробкою деревини, маслоробні, фабрики, що використовують картонне і паперове упакування, пункти прийому макулатури тощо При роботі таких підприємств з'являються і накопичуються відходи у вигляді обпилювань, стружки, обрізків паперу тощо, однак це нагромадження тривале в часі Мати на балансі стаціонарну установку по виробництву брикетів не вигідно, оскільки велику частину часу вона буде простоювати Для таких випадків доцільно мати пересувну установку, щоб підприємства могли б орендувати на якийсь час і повертати її власникові Але усі вищеописані установки можна транспортувати тільки після попереднього їхнього демонтажу, що створює деякі незручності і вимагає додаткових витрат на наступну збірку і пуско-наладжувальні роботи Справедливості заради, варто помітити, що пересувні установки для виготовлення паливних брике 62831 тів були ВІДОМІ ще в першій половині минулого стопостачання в пункт роботи установки По-друге, після річчя спалювання паливного брикету, до складу якого будуть входити силікати, (основний компонент рідкого Так, наприклад, у 1949 році була заявлена устаскла) утвориться зола Зола, зрозуміло викидається новка для брикетування соломи, що розміщалася на на смітник або вноситься в ґрунт як добрива При двох візках, з яких одна - самохідна з розташованими цьому силікати не сприяють збагаченню ґрунтів, нана ній молотковою дробаркою, двигуном, сушаркою \ віть їх засмічують і не сприяють поліпшенню екологідвома газогенераторами, а друга - причіпна, з підсочної обстановки в районі СМІТНИКІВ бними агрегатами До них відносяться гідравлічний штанговий прес, що приводиться в дію газовим двиДругим недоліком відомої установки є те, що для гуном, газова піч для підсушування і підігріву соломи формування брикетів використовується двохшнекой інше допоміжне устаткування (див авторське свівий прес, що видавлює через профілюючий фільтр доцтво СРСР №83748 з класу C10L5/04, опубліковасуміш ВІДХОДІВ з рідким склом Через те, що суміш, не в 1 950 році) що видавлюється через фільтр, знаходиться в «розм'якшеному» стані, то велика імовірність руйнування Основним недоліком цієї установки є її висока брикету, особливо в момент його обрізки ножем при пожежо небезпека, яка обумовлена використанням досягненні необхідного розміру Запобігти руйнувандля підсушування соломи газогенераторів, робота ня брикету можна в тому випадку, якщо відходи буяких забезпечується в результаті спалювання тієї ж дуть попередньо сильно здрібнені, практично до писоломи Оскільки солома відноситься до легко зайлоподібної або дрібно зернистої фракції Але таке мистих матеріалів, то імовірність виникнення пожежі здрібнювання вимагає значного часу й істотних енердосить висока Другим недоліком відомої установки s гетичних витрат, що в цілому економічно не обґрунобмеженість її експлуатаційних можливостей вона товане для виготовлення такого об'єкта, як паливний призначена для виготовлення паливних брикетів брикет тільки із соломи, але ж цей бюматеріал не є основною сировиною, особливо в населених пунктах Ще одним недоліком відомого пристрою є те, що до його конструкції входить сушильна піч, що працює Найбільш близької за своєю суттю й досягаемовід додаткового джерела енергії - рідкого або газопому ефекту, що приймається за прототип, є пересувна дібного палива Оскільки установка виконана переустановка для переробки побутових ВІДХОДІВ, яка сувний, то передбачається, що вона може експлуаявляє собою причіпний двовісний візок, на якому туватися в будь-якій місцевості, у тому числі і там, де змонтовані стрічковий транспортер, що подає, із відсутні заправні станції У випадку, якщо паливо для завантажувальним бункером, залізовіддільник, викопечі закінчилося, а установка знаходиться у віддаленаний у вигляді магнітних роликів, плити, два бункеному від заправлень районі, вона автоматично стає ри, для збору сепарованих побутові/їх ВІДХОДІВ І ДЛЯ марної, оскільки подальша переробка ВІДХОДІВ немозбору залізного брухту У бункері для збору побутожлива без їх сушіння в печі вих ВІДХОДІВ установлена щокова дробарка, під якою на підставці укріплений фільтрпрес, з'єднаний з обеЧетвертим недоліком відомої установки є обмертовою піччю з камерою для допалювання димових женість її експлуатаційних характеристик вона не газів і фільтром, змонтованим у димарі Паливо для може переробляти відходи сільськогосподарського сушіння побутових ВІДХОДІВ і допалювання димових виробництва, особливо довгостеблові відходи росгазів надходить з балонів через форсунки Побутові линного походження Цей недолік обумовлений тим, відходи з обертової печі надходять у двохшнековий що в конструкції установки не передбачена наявність прес, куди також подається зв'язувальна речовина вузлів для здрібнювання подібних ВІДХОДІВ І викорисрідке скло - зі спеціального бака Змішані зі зв'язуватання шнекового преса, що у таких ситуаціях тим льною речовиною частки ВІДХОДІВ випресовуються більше не може формувати брикети через профілючерез фільтр на прийомний пристрій При досягненні ючий фільтр визначеної довжини спресована маса розрізається Перераховані вище недоліки, що властиві ВІДОножем Неї окремі брикети, що потім укладаються в МІЙ установці, у сукупності роблять її малоефективспеціальний ВІДСІК пересувного пристрою Крім того, ної, особливо, при переробці великих обсягів ВІДХОу пересувному пристрої встановлений бак для збору ДІВ у нестаціонарних умовах рідкої фази побутових ВІДХОДІВ І бак з розчином хіміВ основу винаходу поставлено задачу розшикатів для нейтралізації цієї рідини, а також пристосурення експлуатаційних характеристик установки для вання для приведення конвеєра в транспортний стан виготовлення пресованих паливних брикетів з одноі комунікаційний трубопровід з вентилями (див авточасним зниженням браку виготовлених брикетів за рське свідоцтво СРСР №1716256 з класу F23G5/00, рахунок підвищення ЩІЛЬНОСТІ матеріалу, що пресуопубліковане 29 02 92р у Бюл №6) ється з будь-якої сировини шляхом зміни конструкції преса і технології сушіння сировини в печі, що викоОсновним недоліком відомого пристрою є те, що ристовує як паливо відходи рослинного походження для одержання паливних брикетів необхідно використовувати спеціальне сполучне - рідке скло НеобРішення поставленої задачі досягається тим, що хідність додавання сполучного у відходи викликане в установці для виготовлення паливних брикетів з тим, що вихідний матеріал (сировина) пересушуєтьбіологічних ВІДХОДІВ, яка являє собою причіпний двося в печі Отже, без сполучний пересушений матерівісний візок, на якому змонтовані, завантажувальний ал не піддасться пресуванню з утворенням твердого бункер, залізовіддільник, виконаний у виді магнітних брикету Крім того, використання рідкого скла в якості роликів, два бункери для збору сепарованих побутосполучної речовини для утворення паливних брикевих ВІДХОДІВ і залізного брухту, дробарка, піч з каметів украй незручно По-перше, рідке скло - це матерірою для спалювання палива і піч для розміщення ал, який необхідно виготовляти і він не є розповсюВІДХОДІВ і змішування зі зв'язувальною речовиною, дженим, отже, необхідно забезпечити його прес для брикетування ВІДХОДІВ, ВІДДІЛ ДЛЯ складу 62831 вання готових брикетів, бак для збору рідкої фази побутових ВІДХОДІВ і бак з розчином хімікатів для ней тралізації цієї рідини, дробарка виконана у вигляді подрібнюючих валиків з ребрами, що ріжуть на поверхні, які зв'язані ланцюговою передачею з валиками, що подають, один із яких є одночасно і залізовіддільником, причому ланцюгові зірочки валиків, що подають, мають більший діаметр ніж ланцюгові зірочки подрібнюючих валиків, а також піч для розміщення ВІДХОДІВ виконана у вигляді труби, усередині якої встановлений шнек, що перемішує, і під якою поміщена піч для спалювання палива, у якої встановлена герметична ємність з водою для одержання пари, що направляється по технологічному трубопроводі в піч для розміщення ВІДХОДІВ, над якою встановлений бункер для подачі зв'язувальної речовини в зазначену піч, при цьому димохід печі для спалювання палива обгинає додатковий під'ємний шнек для переміщення й підсушування маси, що брикетується, крім того, прес для брикетування ВІДХОДІВ виконаний у вигляді двох охолоджуваних барабанів із зубами на циліндричній поверхні, відстань між якими відповідає розмірам паливного брикету, причому над барабанами встановлені підпружинені котушки зі стрічковим обгортковим матеріалом, наприклад, папером Завдяки тому, що ланцюгові зірочки подрібнюючих валиків і роликів, що подають, мають різний діаметр, подрібнюючи валики обертаються швидше і відривають шматки від довгомірного біологічного матеріалу, тим самим зменшуючи їхні розміри Це дозволяє переробляти на установці відходи рослинного походження, наприклад, стебла рослин У печі для розміщення ВІДХОДІВ відбувається за парювання здрібненого біологічного матеріалу, у результаті чого він розм'якшується і зволожується Шнек забезпечує перемішування біологічного матеріалу і його переміщення в зону пресування брикетів Охолоджувані водою барабани формують, прохолоджують і пресують матеріал у брикети При цьому, якщо частки матеріалу, що пресується, погано скріплюються між собою, тоді між масою, брикетується подають обгортковий матеріал, підпружинених котушок У разі потреби (розсипчастий здрібнений матеріал) у піч для розміщення ВІДХОДІВ подають зв'язува льну речовину з бункера Подальша сутність винаходу пояснюється разом з ілюстративним матеріалом, на якому зображене наступне фіг 1 - загальна схема запропонованої установки для виготовлення пресованих паливних брикетів (вигляд збоку), фіг 2 - конструкція валиків, що подають, і дробарки, фіг 3 - вигляд з торця на установку (транспортер не показаний) Пересувна установка для виготовлення пресованих паливних брикетів, що пропонується, містить причіпний двовісний візок 1, на якому змонтовані стрічковий транспортер 2, що подає, із завантажувальним бункером 3 і прийомний бункер 4 Під прийомним бункером 4 розташовані валики 5, що подають, один із яких виконаний з магнітного матеріалу й одночасно з функцією, що подає, виконує функцію залізовіддільника Під цим валиком 5 розташована плита 8 6 для очищення валика 5 від металобрухту і бункер 7 для збору останнього Під валиками 5, що подають встановлена дробарка, яка виконана у виді подрібнюючих валиків 8 з ребрами 9, що ріжуть Подрібнюючи валики 8 зв'язані ланцюговою передачею 10 з валиками 5, що подають Причому, ланцюгова зірочка 11 на валиках 5, що подають, має значно більший діаметр ланцюгової зірочки 12, встановленої на подрібнюючих валиках 8 Завдяки різниці діаметрів ланцюгових зірочок 11 і 12, подрібнюючи валики 8 обертаються набагато швидше валиків 5 У результаті різниці швидкостей обертання валиків 5 і 8, відбувається не тільки розрізування ЕІИХІДНОГО матеріалу (відходи або бюсировина), але і його відриви (якщо матеріал довгомірний) від загальної маси Це, у цілому, гарантує здрібнювання вихідного матеріалу Під подрібнюючими валиками 8 встановлено бункер 13 для збору сепарованих ВІДХОДІВ НИЖНІЙ отвір бункера 13 примикає до трубчастої печі 14 для розміщення ВІДХОДІВ Усередині трубчастої печі розташований горизонтальний шнек 15 для перемішування і переміщення ВІДХОДІВ уздовж печі 14 Поблизу від бункера 13 розташований технологічний трубопровід 16, призначення якого буде показано нижче, і бункер 17 для подачі зв'язувального матеріалу в трубчасту піч 14 Під трубчастою піччю 14 для розміщення ВІДХОДІВ розташована горизонтальна піч 18 для спалювання палива У цій печі 18 встановлена герметична ємність 19 з водою для одержання пари, що по технологічному трубопроводі 16 подається в трубчасту піч 14 Димохід 20 горизонтальної печі 18 виконаний похилим і усередині його розміщена похила труба 21 з похилим шнеком 22, що зв'язаний з горизонтальним шнеком 15 за допомогою гнучкого шарніру 23 (гнучкого зв'язку) будь-якої відомої конструкції Гнучкий шарнір 23 дає можливість обертання одночасно двох шнеків 15 і 22 у двох площинах за допомогою всього одного приводу 24 Під ВИХІДНИМ отвором 25 похилої труби 21 установлені підпружинені котушки 26 зі стрічковим обгортковим матеріалом 27 Завдяки тому, що котушки 26 підпружинені, стрічковий матеріал 27 знаходиться завжди в натягнутому стані Під підпружиненими котушками 26 знаходиться прес для брикетування ВІДХОДІВ, УКИЙ виконаний у вигляді двох охолоджуваних водою барабанів 28 із зубами 29, розміром дорівненим половині товщини паливного брикету ЗО Барабани 26 виконані у вигляді пустотілих циліндрів, заповнених водою Нижче барабанів 28 розміщений похилий жолоб 31 для спрямування готових паливних брикетів ЗО у ВІДСІК 32 для їх складування На установці є бак 33 для збору рідкої фази побутових ВІДХОДІВ і бак 34 з розчином хімікатів для нейтралізації цієї рідини Принцип роботи запропонованої пересувальної установки для виготовлення пресованих паливних брикетів полягає в наступному Спочатку установку за допомогою будь-якого автотранспортного засобу транспортують до місця скопичення побутових ВІДХОДІВ або ВІДХОДІВ сільськогосподарського виробництва - стебла рослин, тобто до 62831 10 місця їхньої переробки Після розміщення установки пара, що одночасно розігріває і воложить відходи та підготовки до роботи, починають її експлуатацію Таке сполучення функцій теплоносія дозволяє також спростити конструкцію установки Підготовка установки до роботи полягає в підключенні до електромережі, завантаженню печі 18 Пара виходить у результаті нагрівання води в паливом і в розпаленні останнього У якості пального герметичній ємності 19, що знаходиться в печі 18 для доцільно використовувати пальну частину ВІДХОДІВ, спалювання палива Оскільки ця піч 18 знаходиться дрова, обпилювання й інший будь-який підручний безпосередньо під трубчастою піччю 14, то відходи в матеріал, придатний для використання у якості паостанній додатково нагріваються Сполучення функлива Після розігріву печі 18 і закипання води в герцій печі 18 для спалювання палива, а саме додаткометичній ємності 19 установка буде готова до ексвий підігрів печі 14 і нагріву води в герметичній ємноплуатації сті 19 дозволяє також спростити конструкцію установки Крім того, піч 18 використовує у якості Далі відходи завантажують у завантажувальний палива все ті ж відходи, отже, немає необхідності в бункер 3, які за допомогою стрічкового транспортера оснащенні установки додатковими баками з рідким 2 переміщаються нагору і попадають у прийомний або газоподібним паливом, що також сприяє спробункер 4 Під ДІЄЮ власної ваги відходи опускаються щенню конструкції установки, зниженню трудомісткона дно прийомного бункера 4 і упираються у валики сті її обслуговування і вартості в цілому 5, що подають При обертанні валиків 5 відходи «затягуються» у зазор між ними і примусово переміщаНад трубчастою піччю 14 для переміщення ВІДються вниз у зону місцезнаходження дробарки ОскіХОДІВ розміщений бункер 17 для зв'язуючого У якості льки один з валиків 5 виконаний з магнітного зв'язуючого використовують річковий іл, глину або матеріалу, наприклад, постійного магніту або внутрівіск Усі перераховані матеріали, використовувані в шнього електромагніта, конструкції якого різноманітні якості зв'язуючого, мають природне походження й і добре ВІДОМІ, металеві включення, що можуть знаекологічно безпечні Після спалювання паливних ходитися у відходах, під дією магнітних сил налипабрикетів, це зв'язуюче не наносить шкоди навколишють на циліндричну поверхню магнггного валика 5, ньому середовищу відокремлюючи їх від ВІДХОДІВ Обертовий магнітний Зв'язуюче у відходи додають у міру необхідності валик 5 переміщає металобрухт до плити 6, де він Наприклад, якщо паливні брикети виготовляють з автоматично механічним шляхом віддаляється з обпилювань деревини хвойних порід, то в зв'язуюповерхні валика 5, наприклад, звичайним шкребком чому взагалі немає необхідності При запарюванні (через загалЬНОВІДОМІСТЬ, на малюнках не показаний) хвойних обпилювань з них виділяється смола, що і попадають у бункер 7 Сполучення функцій валика володіє гарними властивостями, що клеять, а тому є 5 (переміщення ВІДХОДІВ і залізовіддільника) дозвопрекрасним зв'язуючим ляє спростити конструкцію установки і зменшити Таким чином, відходи в трубчастій печі 14 запаКІЛЬКІСТЬ електроприводів рюються, змішуються зі зв'язуючим і переміщаються шнеком 15 уздовж корпуса печі 14 До торця трубчаПісля проходження зазору між валиками 5, відстої печі 14 примикає похила труба 21, уякій устаноходи попадають у дробарку, виконану у вигляді повлений похилий шнек 22, що зв'язаний з горизонтадрібнюючих валиків 8 Завдяки тому, що на поверхні льним шнеком 15 за допомогою гнучкого шарніра 23 подрібнюючих валиків 8 є ребра 9, що ріжуть, з гостПри обертанні горизонтального шнеку 15, завдяки рими крайками, відбувається здрібнювання ВІДХОДІВ, гнучкому шарнірові 23, що може бути виконаний у причому, двома шляхами довгомірні відходи, утривиді шматка гумової труби, обертається і похилий муючись у зазорі між валиками 5, що подають, захошнек 22 Отже, зволожені і перемішані відходи з печі плюються знизу та частково ріжуться ребрами 9 і 14 будуть надходити в похилу 11 трубу 21 і , за допросто відриваються шматками Ці шматки попадапомогою похилого шнека 22, переміщатися нагору ють між подрібнюючими валиками 8, де відбувається Гнучкий шарнір 23 забезпечує обертання двох шнеїхнє подальше розрізування на більш дрібні фракції ків 15 і 22 у двох площинах за допомогою одного гострими крайками ребер 9, що ріжуть Відрив частин приводу 24, що спрощує конструкцію установки і її довгомірних ВІДХОДІВ можливий тому, що швидкість обслуговування обертання подрібнюючих валиків) 8 набагато вище швидкості обертання валиків 5, що подають Отже, Похила труба 21 поміщена усередину димоходу довгомірні відходи переміщаються вниз у зазорі між 20 горизонтальної печі 18 для спалювання палива валиками 5, що подають, набагато повільніше, ніж Виконання димоходу 20 нахиленим нагору забезпевони переміщалися б між подрібнюючими валиками чує вихід з печі 18 газоподібних продуктів горіння 8 Різниця швидкостей обертання роликів 5, що поприродним шляхом Оскільки газоподібні продукти дають, і подрібнюючих валиків 8 забезпечується різгоріння палива мають високу температуру, а похила ницею діаметрів ланцюгових зірочок 11 і 12 ВІДПОВІДтруба 21 знаходиться усередині димоходу 20, то НО До того ж ланцюгова передача 10 дозволяє за відходи, що знаходяться в ній, продовжують розігрідопомогою одного приводу 35 забезпечити обертанватися Розміщення частини лінії переміщення ВІДня одночасно двох вузлів установки, а це, знову ж, ХОДІВ у димоході 20 дозволяє утилізувати тепло, дозволяє зменшити КІЛЬКІСТЬ електроприводів у заодержуване в печі 18 і, тим самим, зменшити загальпропонованій установці ну довжину як горизонтальної печі 18, так і печі 14 Здрібнені (сепаровані) відходи надходять у бункер 13 для їхнього збору і далі в трубчасту піч 14 Усередині печі 14 встановлений шнек 15, який, обертаючись, перемішує здрібнені відходи і переміщає їх уздовж трубчастої печі 14 У цю ж трубчасту піч 14 по технологічному трубопроводу 16 подається водяна для переміщення ВІДХОДІВ Це дозволяє зменшити загальні габарити установки, зокрема, її довжину Вихідний отвір 25 похилої труби 21 звернено вниз Тому відходи, підготовлені до брикетування, з похилої труби 21 однорідним клеєнням і здрібненою масою попадають у прес для ущільнення, що розта 62831 12 11 шований під вихідним отвором Пресс для формузменшити час охолодження брикетів, сполучаючи це вання паливних брикетів ЗО виконаний у виді двох з пресуванням, що в цілому, дозволяє скоротити час охолоджуваних водою барабанів 28 Конструктивно виготовлення паливних брикетів Жодна з відомих барабани 28 виконані у виді пустотілих циліндрів, установок для виготовлення паливних брикетів не заповнених частково або цілком водою Ширина цих може мати відзначені властивості, оскільки для роциліндрів відповідає ширині паливних брикетів На боти їхніх вузлів використовуються автономні привоЗОВНІШНІЙ поверхні циліндрів виготовлено зуби 29, ди, для розігріву ВІДХОДІВ потрібно газоподібне або висота яких дорівнює половині товщини паливного рідке паливо, а охолодження маси, що брикетується, брикету ЗО При обертанні барабанів 28, у зазорах відбувається природним шляхом Крім того, у відоміж зубами 29 відбувається формування паливного мих установках немає можливості, через їхні консбрикету ЗО і ущільнення маси, що брикетується Затруктивні особливості, утилізувати тепло продуктів вдяки тому, що барабани 28 мають низьку темперазгоряння палива воно просто викидається в атмостуру поверхні (через охолодження водою), у процесі феру пресування ВІДХОДІВ відбувається їхнє охолодження, До технічних переваг запропонованої установки що приводить до затвердіння зв'язуючої речовини для виготовлення пресованих паливних брикетів, у Таким чином, отриманий брикет ЗО має щільне тіло, порівнянні з прототипом, можна віднести наступне відходи в якому надійно скріплені отверділою зв'язу- універсальність за рахунок можливості переровальною речовиною бки, як побутових ВІДХОДІВ, так і довгомірних залишків У тих випадках, коли пресуванням неможливо домогтися єдності маси паливного брикету ЗО (тобто він може розвалюватися на частині), масу, що пресується, доцільно помістити в оболонку з папера або тканинної сітки Для цієї мети над барабанами 28 установлені дві підпружинені котушки 26 по обидва боки від вихідного отвору 25, на які намотаний стрічковий обгортковий матеріал 27 КІНЦІ ЦЬОГО стрічкового матеріалу 27 заводять у зазор між барабанами 28 Під час обертання барабанів 28 маса, що брикетується, попадає між стрічковим матеріалом 27 і, під час ущільнення маси, прилипає до його поверхні (у процесі стиску 12 ВІДХОДІВ зв'язувальна речовина видавлюється на поверхню і змочує стрічковий матеріал 27) і готовий брикет ЗО виявляється обгорненим, що виключає його розпадання на частині, тобто підвищується його якість Готові паливні брикети ЗО, під дією власної ваги, опускаються в похилий жолоб 31, що переводить них з вертикального положення Е горизонтальне і направляє у ВІДСІК 32 для складування Істотна ВІДМІННІСТЬ об'єкта винаходу, що заявляється, від раніше відомих, полягає в тому, що в установці дробарка виконана у виді подрібнуючих валиків з ребрами, що ріжуть, які за допомогою різношвидкісної ланцюгової передачі зв'язані з валиками, що подають, утому, що шнек, що подає і похилий шнек зв'язані між собою гнучким зв'язком, утому, що похила труба переміщення ВІДХОДІВ розташована в димоході, а також у тому, що прес виконаний у вигляді барабанів, охолоджуваних водою, із зубами на поверхні, що забезпечують формування і пресування паливних брикетів, необхідних розмірів Зазначені ВІДМІННОСТІ в сукупності дозволяють зменшити КІЛЬКІСТЬ електроприводів за рахунок сполучення роботи вузлів установки ланцюговими і гнучкими зв'язками, зменшити розміри печей за рахунок використання як додаткового теплоносія продуктів згоряння палива і рослинного походження, завдяки тому, що установка постачена подрібнювачем матеріалу, швидкість якого істотно перевищує швидкість ЛІНІЙНОГО переміщення ВІДХОДІВ, - низька енергоємність за рахунок відсутності частини електроприводів, завдяки сполученню функцій останніх, - скорочення часу охолодження брикетів за рахунок того, що барабани, що пресують, прохолоджуються водою, - забезпечення МОНОЛІТНОСТІ форми паливного брикету за рахунок розміщення його в обгортковий матеріал і формування тіла брикету стиском, а не продавлюванням через фільтри, - відсутність газоподібних або рідких джерел енергії для роботи печі за рахунок того, що для цієї мети використовуються відходи, що переробляються, - максимальне використання теплової енергії палива, що спалюється, за рахунок утилізації тепла продуктів згоряння, що рухаються в димоході, - зменшення габаритних розмірів печей з тієї ж причини, - мобільність установки вона може експлуатуватися в будь-якій місцевості і переробляти відходи будь-якого виду Соціальний ефект від впровадження винаходу, у порівнянні з використанням прототипу, одержують за рахунок високої якості паливних брикетів, при спалюванні яких не утворяться речовини, що забруднюють навколишнє середовище, а також за рахунок спрощення обслуговування установки Економічний ефект від використання винаходу, у порівнянні з використанням прототипу, одержують за рахунок зниження вартості установки (менше електроприводів, менше габарити) і за рахунок зниження вартості паливних брикетів (зниження енергоємності технологічного процесу) 13 62831 14 Ir< 1 гц^__ Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
