Стенд для дослідження гвинтових конвеєрів з обертовими кожухами

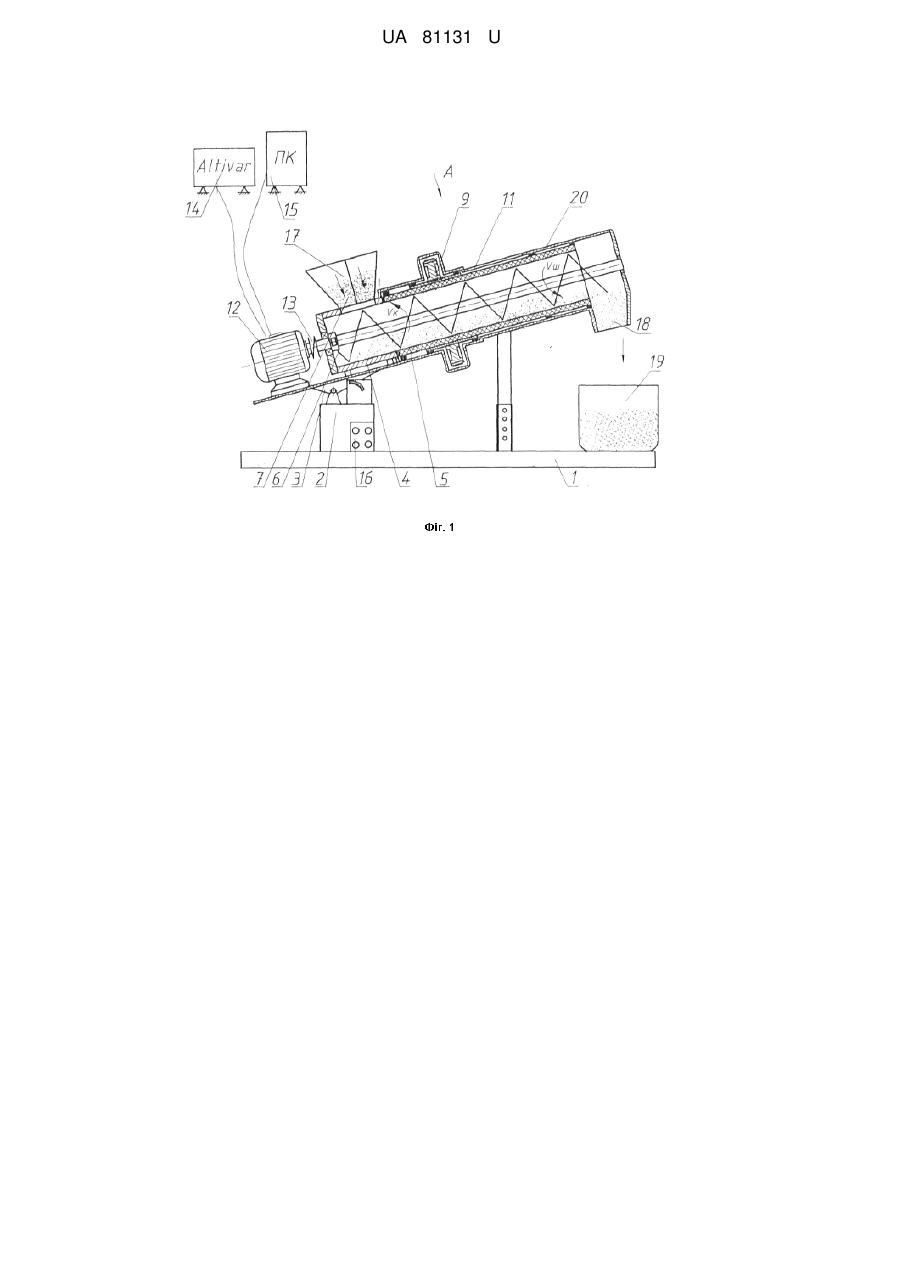

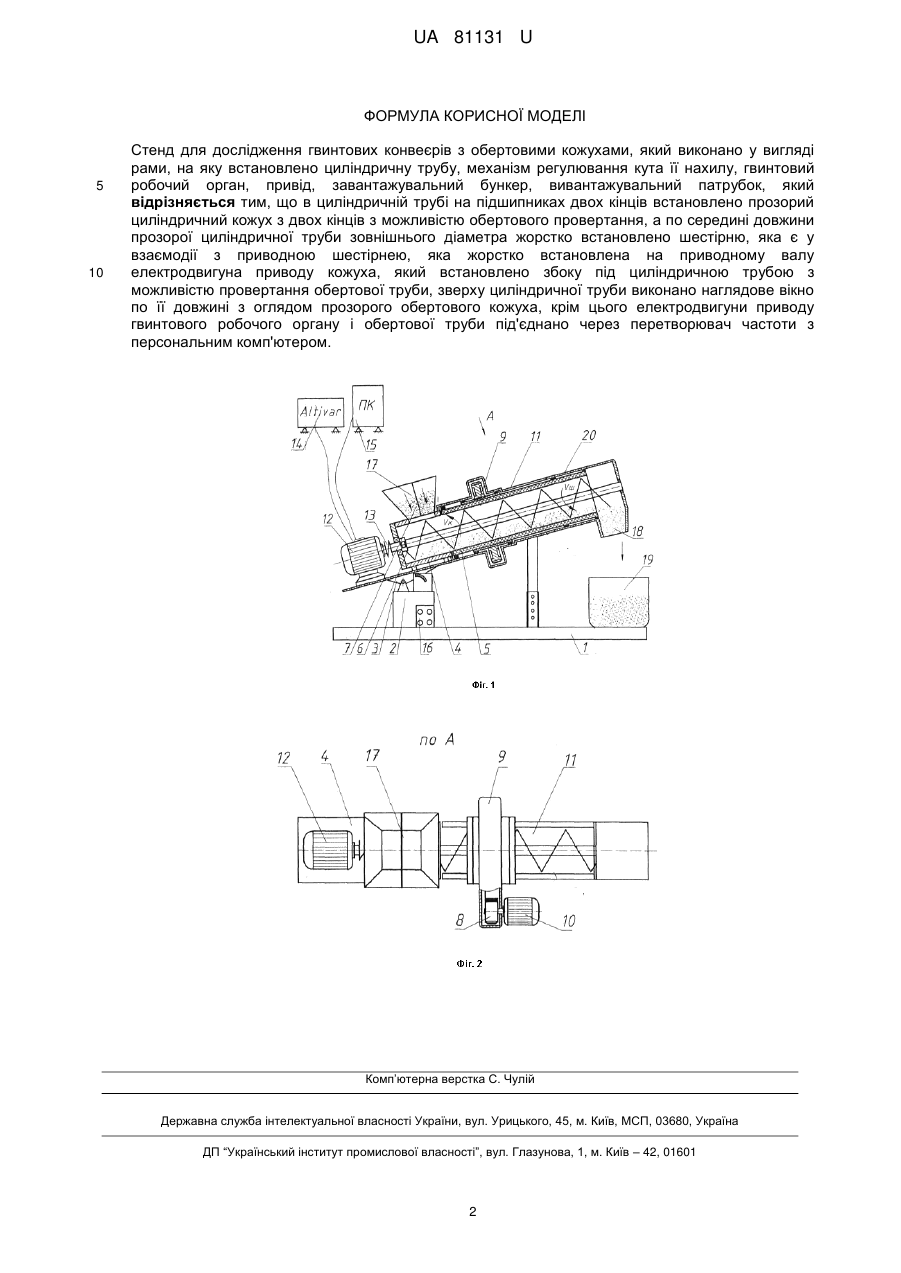

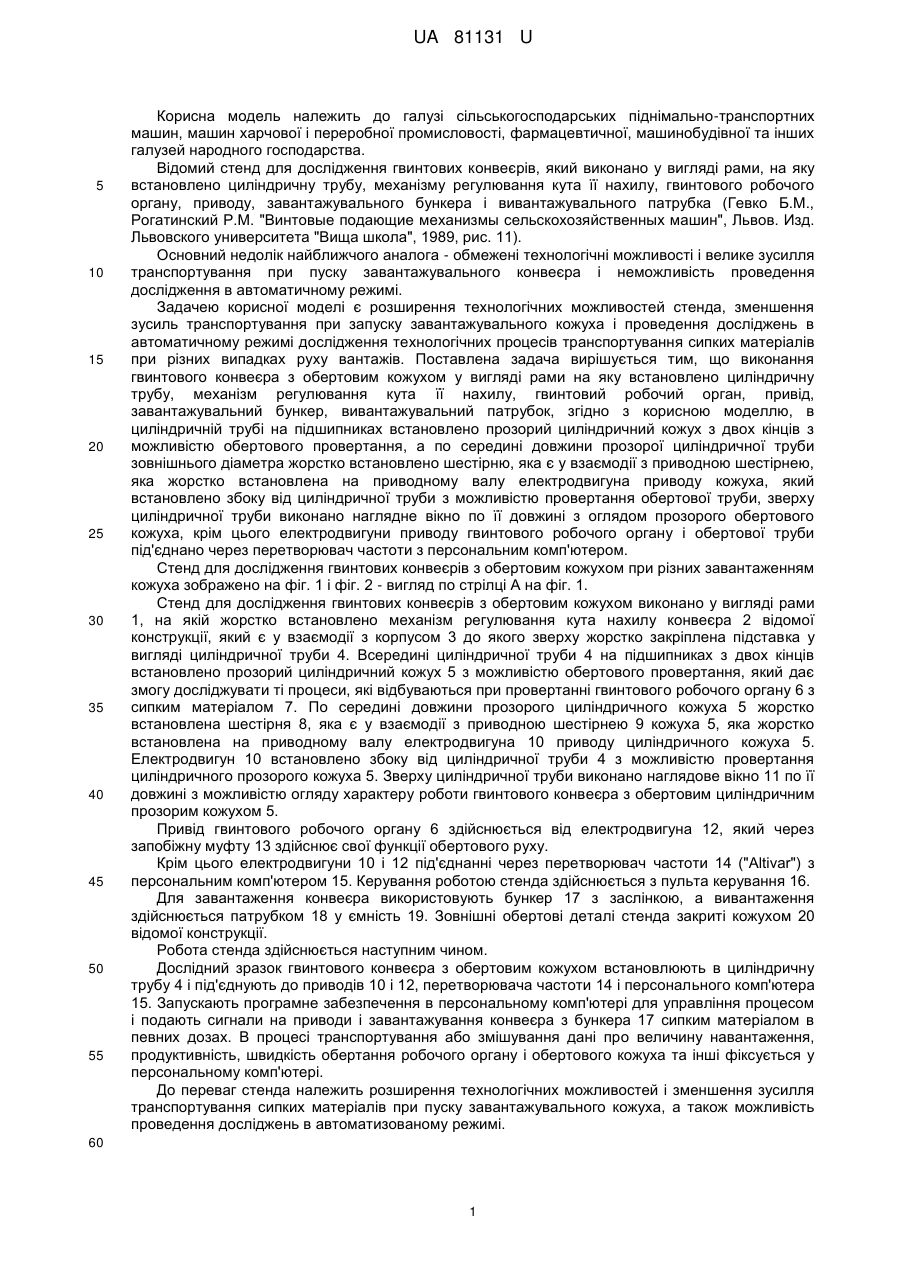

Реферат: Стенд для дослідження гвинтових конвеєрів з обертовими кожухами, який виконано у вигляді рами, на яку встановлено циліндричну трубу, механізм регулювання кута її нахилу, гвинтовий робочий орган, привід, завантажувальний бункер, вивантажувальний патрубок. В циліндричній трубі на підшипниках двох кінців встановлено прозорий циліндричний кожух з двох кінців з можливістю обертового провертання, а по середині довжини прозорої циліндричної труби зовнішнього діаметра жорстко встановлено шестірню, яка є у взаємодії з приводною шестірнею. Зверху циліндричної труби виконано наглядове вікно по її довжині з оглядом прозорого обертового кожуха. Крім цього електродвигуни приводу гвинтового робочого органу і обертової труби під'єднано через перетворювач частоти з персональним комп'ютером. UA 81131 U (12) UA 81131 U UA 81131 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарських піднімально-транспортних машин, машин харчової і переробної промисловості, фармацевтичної, машинобудівної та інших галузей народного господарства. Відомий стенд для дослідження гвинтових конвеєрів, який виконано у вигляді рами, на яку встановлено циліндричну трубу, механізму регулювання кута її нахилу, гвинтового робочого органу, приводу, завантажувального бункера і вивантажувального патрубка (Гевко Б.М., Рогатинский P.M. "Винтовые подающие механизмы сельскохозяйственных машин", Львов. Изд. Львовского университета "Вища школа", 1989, рис. 11). Основний недолік найближчого аналога - обмежені технологічні можливості і велике зусилля транспортування при пуску завантажувального конвеєра і неможливість проведення дослідження в автоматичному режимі. Задачею корисної моделі є розширення технологічних можливостей стенда, зменшення зусиль транспортування при запуску завантажувального кожуха і проведення досліджень в автоматичному режимі дослідження технологічних процесів транспортування сипких матеріалів при різних випадках руху вантажів. Поставлена задача вирішується тим, що виконання гвинтового конвеєра з обертовим кожухом у вигляді рами на яку встановлено циліндричну трубу, механізм регулювання кута її нахилу, гвинтовий робочий орган, привід, завантажувальний бункер, вивантажувальний патрубок, згідно з корисною моделлю, в циліндричній трубі на підшипниках встановлено прозорий циліндричний кожух з двох кінців з можливістю обертового провертання, а по середині довжини прозорої циліндричної труби зовнішнього діаметра жорстко встановлено шестірню, яка є у взаємодії з приводною шестірнею, яка жорстко встановлена на приводному валу електродвигуна приводу кожуха, який встановлено збоку від циліндричної труби з можливістю провертання обертової труби, зверху циліндричної труби виконано наглядне вікно по її довжині з оглядом прозорого обертового кожуха, крім цього електродвигуни приводу гвинтового робочого органу і обертової труби під'єднано через перетворювач частоти з персональним комп'ютером. Стенд для дослідження гвинтових конвеєрів з обертовим кожухом при різних завантаженням кожуха зображено на фіг. 1 і фіг. 2 - вигляд по стрілці А на фіг. 1. Стенд для дослідження гвинтових конвеєрів з обертовим кожухом виконано у вигляді рами 1, на якій жорстко встановлено механізм регулювання кута нахилу конвеєра 2 відомої конструкції, який є у взаємодії з корпусом 3 до якого зверху жорстко закріплена підставка у вигляді циліндричної труби 4. Всередині циліндричної труби 4 на підшипниках з двох кінців встановлено прозорий циліндричний кожух 5 з можливістю обертового провертання, який дає змогу досліджувати ті процеси, які відбуваються при провертанні гвинтового робочого органу 6 з сипким матеріалом 7. По середині довжини прозорого циліндричного кожуха 5 жорстко встановлена шестірня 8, яка є у взаємодії з приводною шестірнею 9 кожуха 5, яка жорстко встановлена на приводному валу електродвигуна 10 приводу циліндричного кожуха 5. Електродвигун 10 встановлено збоку від циліндричної труби 4 з можливістю провертання циліндричного прозорого кожуха 5. Зверху циліндричної труби виконано наглядове вікно 11 по її довжині з можливістю огляду характеру роботи гвинтового конвеєра з обертовим циліндричним прозорим кожухом 5. Привід гвинтового робочого органу 6 здійснюється від електродвигуна 12, який через запобіжну муфту 13 здійснює свої функції обертового руху. Крім цього електродвигуни 10 і 12 під'єднанні через перетворювач частоти 14 ("Altivar") з персональним комп'ютером 15. Керування роботою стенда здійснюється з пульта керування 16. Для завантаження конвеєра використовують бункер 17 з заслінкою, а вивантаження здійснюється патрубком 18 у ємність 19. Зовнішні обертові деталі стенда закриті кожухом 20 відомої конструкції. Робота стенда здійснюється наступним чином. Дослідний зразок гвинтового конвеєра з обертовим кожухом встановлюють в циліндричну трубу 4 і під'єднують до приводів 10 і 12, перетворювача частоти 14 і персонального комп'ютера 15. Запускають програмне забезпечення в персональному комп'ютері для управління процесом і подають сигнали на приводи і завантажування конвеєра з бункера 17 сипким матеріалом в певних дозах. В процесі транспортування або змішування дані про величину навантаження, продуктивність, швидкість обертання робочого органу і обертового кожуха та інші фіксується у персональному комп'ютері. До переваг стенда належить розширення технологічних можливостей і зменшення зусилля транспортування сипких матеріалів при пуску завантажувального кожуха, а також можливість проведення досліджень в автоматизованому режимі. 60 1 UA 81131 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Стенд для дослідження гвинтових конвеєрів з обертовими кожухами, який виконано у вигляді рами, на яку встановлено циліндричну трубу, механізм регулювання кута її нахилу, гвинтовий робочий орган, привід, завантажувальний бункер, вивантажувальний патрубок, який відрізняється тим, що в циліндричній трубі на підшипниках двох кінців встановлено прозорий циліндричний кожух з двох кінців з можливістю обертового провертання, а по середині довжини прозорої циліндричної труби зовнішнього діаметра жорстко встановлено шестірню, яка є у взаємодії з приводною шестірнею, яка жорстко встановлена на приводному валу електродвигуна приводу кожуха, який встановлено збоку під циліндричною трубою з можливістю провертання обертової труби, зверху циліндричної труби виконано наглядове вікно по її довжині з оглядом прозорого обертового кожуха, крім цього електродвигуни приводу гвинтового робочого органу і обертової труби під'єднано через перетворювач частоти з персональним комп'ютером. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
