Кільце опорне конвертера коробчастого перетину

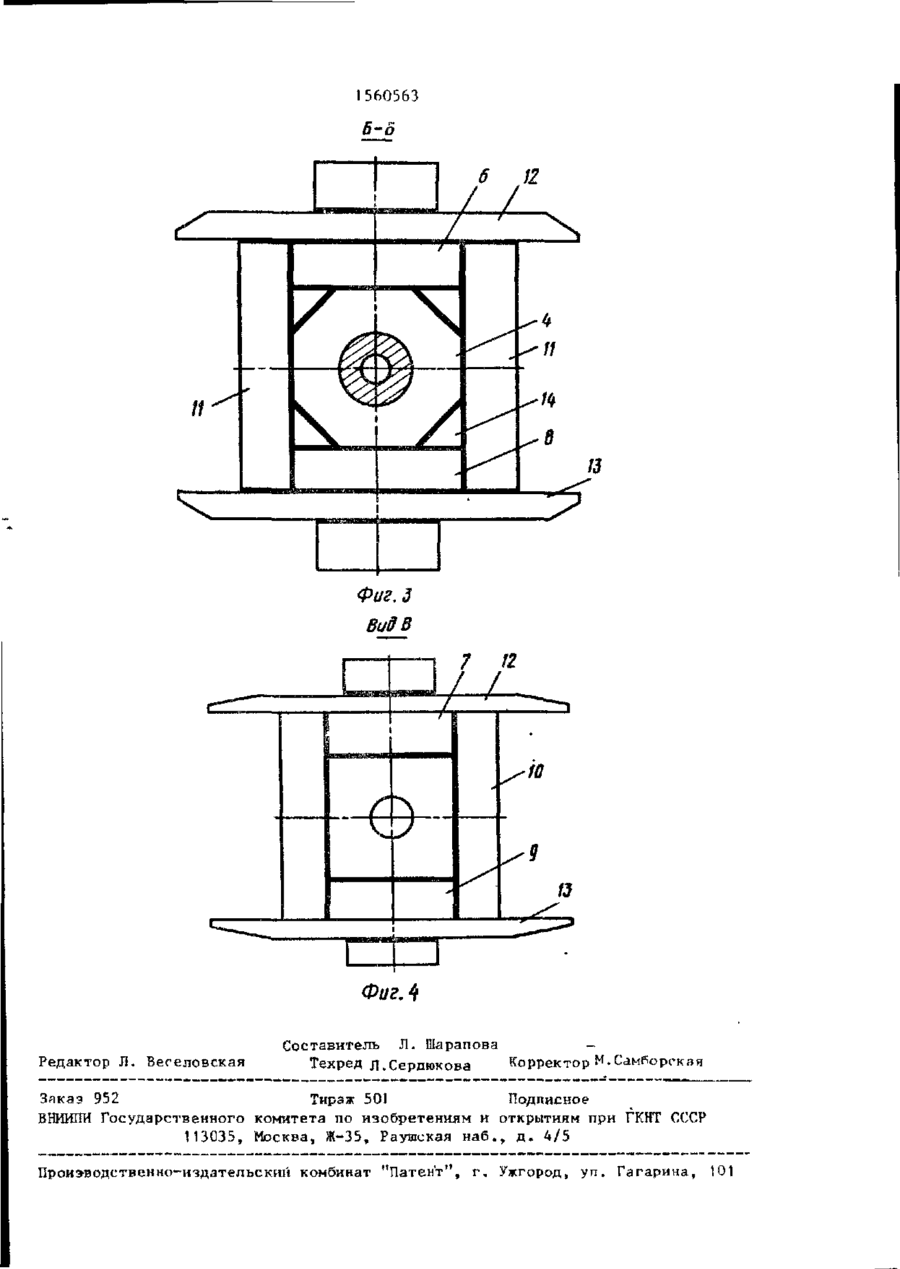

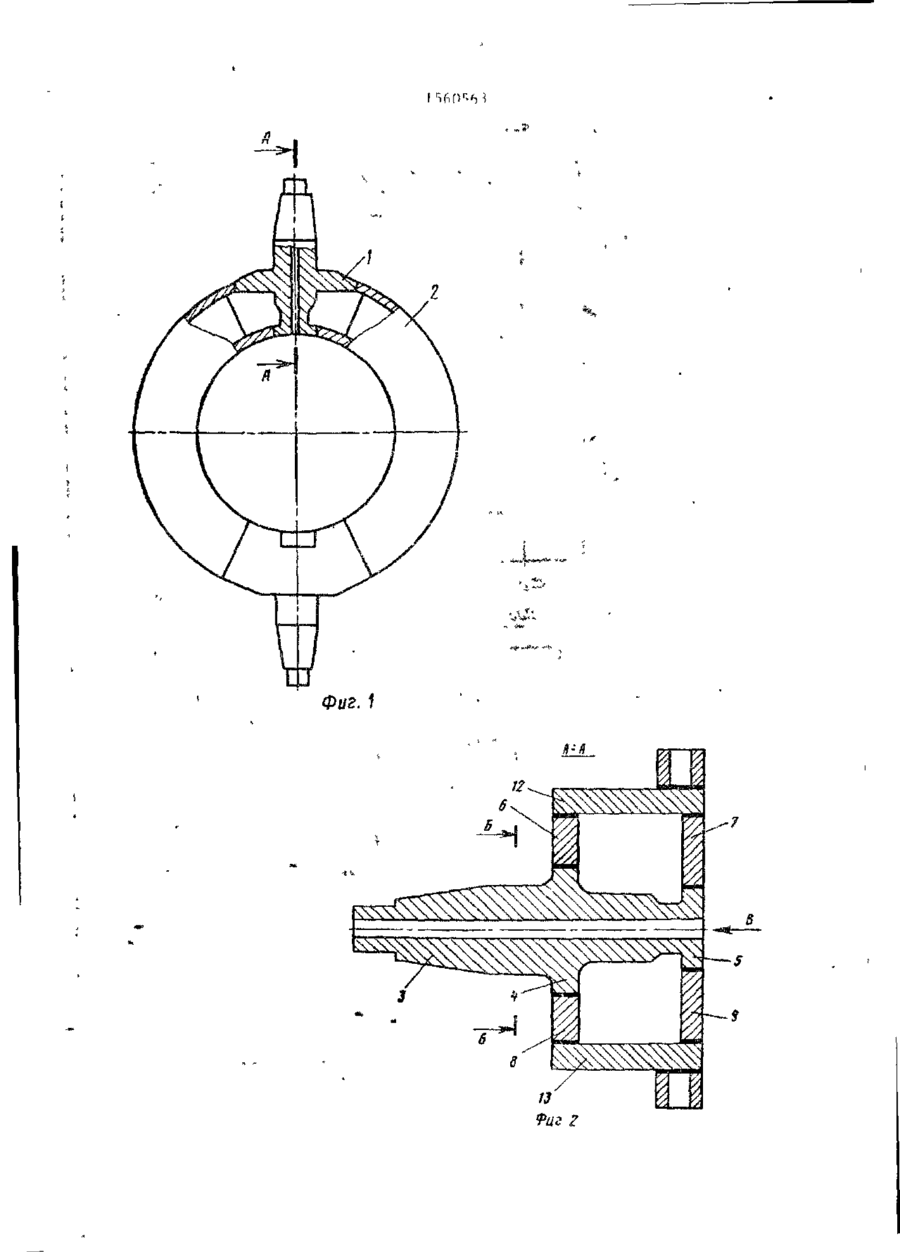

Изобретение относится к металлургии и может быть использовано в тяжелом машиностроении при производстве конвертеров. Цель ьпобоетсния - повы Изобретение относится к области металлургии и направлено на д а л ь н е й шее совершенствование КОНСЇ рукции опорного кольца конвертера и может бпіть использовано в тяжелом машиностроении при производстве к о н в е р т е ров. Целью изобретения является повышение надежности и долговечности эксплуа тации. На фиг. І изображено опорное к о л ь цо» общий вид, на фиг. 2 - сечение А-А на фш . 1 , "а фиг. 3 - сечение Б-Б ча фиг. 2; на Фиг. 4 - вид В на фиг.2 Опорное Китйыдо конвертера коробчатого сечения состоит из цапфовьгх у з лов 1 , полукопец 2 коробчатого с е ч е ния. В свою очередь напфовый узел 1 состоит из цапфы 1, выполненной з а одно с фпанцчмн 4 и 5 передней ст е п шение надежности и долговечности э к с плуатации. Опорное кольцо конвертера коробчатогг сечения содержат цапфы, выполненные заодно с фланцами, жестко закрепленными в стенках иапфовых у з л о в . Фланцы цапф выполняют в виде многоугольника, а стенки цапфовых узлов - из элементов, ограниченных прямолинейно ( і гранями и жестко соединенных по отим гракям. Крайние из э л е ментов соединены соответственно с гранями Фланцев цапф у стенками цапфовых учпов„ Изобретение позволяет упростчть конструкцию,снизить остаточные напряжения, возникающие в процессе гварг р,увеличить в пелом срок службы і опорного кольца, ^ ил. FH и 3jflHeH стенки, к которым с о о т ветственно жестко прикреплены верхние 6 и 7 и нижние 8 и 9 элементыКроме гого, к ним соответственно кре пятся боковые п е ь ^ и Ї0 и П , пояса 12 и 13 и промежуточные элементы 14. Конструкция опорного кольца в це~ лсм и цапфорыу учпов ! , а также конфигурация элементов 6-14 стенок и фланцев 4, 5 папф 3 выбраны таким образом, что сварочные швы, соединяю щие эти ялементы, выполнены исключительно по прямой и собраны они могут быть только в одной последовательное! и (в рчдучальном напрявлеv rfi') путем вырещивания фланцев 4 ъ 5 -элементами і 4 и 6 - 1 3 . Фланцы цапфы выполняют с прямолииеГными кромкеичи. при этом оптимальная конфигурация Сшанца -«квадрат .-JL 1560563 (прямо -гольник) либо восьмигранник, который в результате приварки э л е к трошлаковым способом промежуточных •элементов 14 превращается в квадрат (прямоугольник). Б дальнейшем п е редняя стенка цапфового узла вверх и вниз нпрашивается приваркой элементов 6 и 8, соответственно, задняя стенка - приваркой элементов 7 и 9. 10 Окончательная сборка передней стенки осуществляется приваркой боковых элементов И , соответственно, задняя стенка - приваркой боковых элементов ) 0. 15 При этом прямолинейные кромки фланцев цапфы обеспечивают возможность приварки электрошлаковым способом при высокой производительности сварки. Приварка каждого элемента ироизводнтся без защемления шва, что сводит к минимуму напряжения в шве, что в дальнейшем, после термообработки, приводит к увеличению надежности э к с плуатации узла и конвертора в целом. 25 Конструкция элементов передней и задней стенки обеспечивает пересечение в каждом сварном соединении только двух швов, что делает узел в целом надежным. 30 Фланцы наращиваются в радиальном направлении от границ фланцев до границ стенок цапфовых узлов, что п о з воляет приваривать каждый последующий элемент по прямолинейному участку с 35 возможностью свободной усадки тва в перпендикулярном шву направлении. Предлагаемая конструкция позволяет производить термообработку как узла в целом, так и после приварки 40 отдельных элементов с целью снятия остаточных напряжений. Таким образом, каждьй последующий элемент привари в а е т с я к узлу, в котором уже проведены мероприятия по снижению о с т а точных напряжений. Опорное кольцо работает следующим образом. Являясь промежуточным эвеном^опорное кольцо конвертера передает крутящий момент от привода поворота конвертера к корпусу конвертера, при этом привод поворота установлен на цапфе 3 и крутящий момент передается посредством фланцев 4 и 5 передней стенки и задней стенки, верхних э л е ментов 6 и 7 и нижних элементов 8 и 9 боковых стенок 10 и 11, поясов 12, ЇЗ и промежуточных элементов 14 и}таким образом, воспринимается всем опорным кольцом. Применение изобретения позволяет упростить конструкцию, снизить остаточные напряжения, возникающие в процессе сварки, и, как р е з у л ь т а т , п о высить надежность и долговечность опорного кольца в процессе эксплуатации. Ф о р м у л а и з о б р е т е н и я Опорное кольцо конвертера коробчатого сечения, содержащее цапфы, выполненные заодно с фланцами, которые жестко закреплены в стенках цапфовых узлов, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения надежности и долговечности эксплуатации, Фланцы цапф выполнены в виде многоугольника, а стенки цапфовых узлов выполнены из элементов, ограниченных прямолинейными гранями и жестко соединенных по этим граням, при этом крайние из элементов соединены соответственно с гранями фланцев цапф и стенками цапфовых у з л о в . Фиг. 1 1560563 5-6 6 12 ФигЛ Редактор Л. Вегеловская Составитель Л. Шарапова Техред Л.Сердюкова Корректор М.Самборгкзя Зяказ 952 Тираж 501 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательскнй комбинат "Патент", г . Ужгород, ул. Гагарина, 101
