Пристрій для приймання та транспортування розплавленого матеріалу

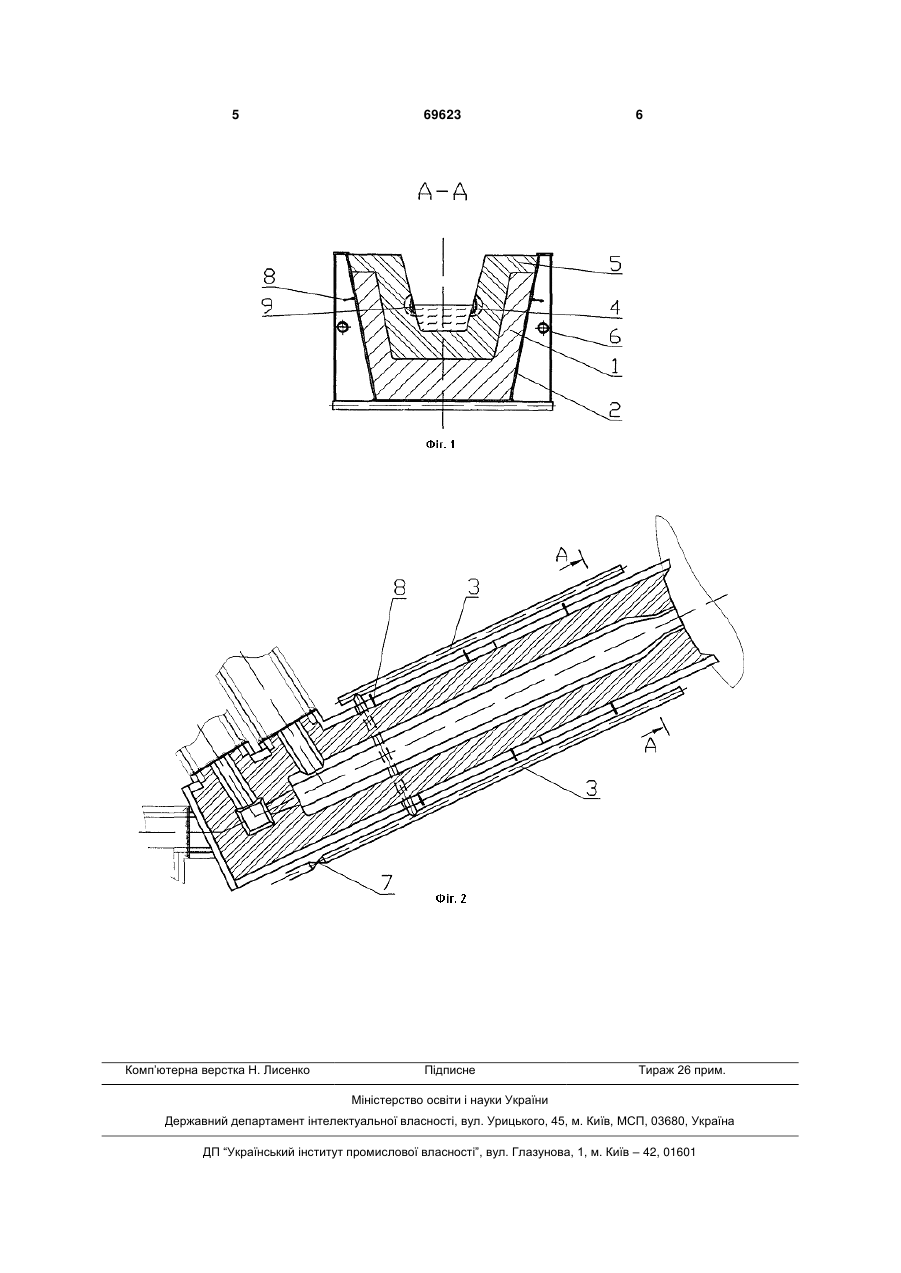

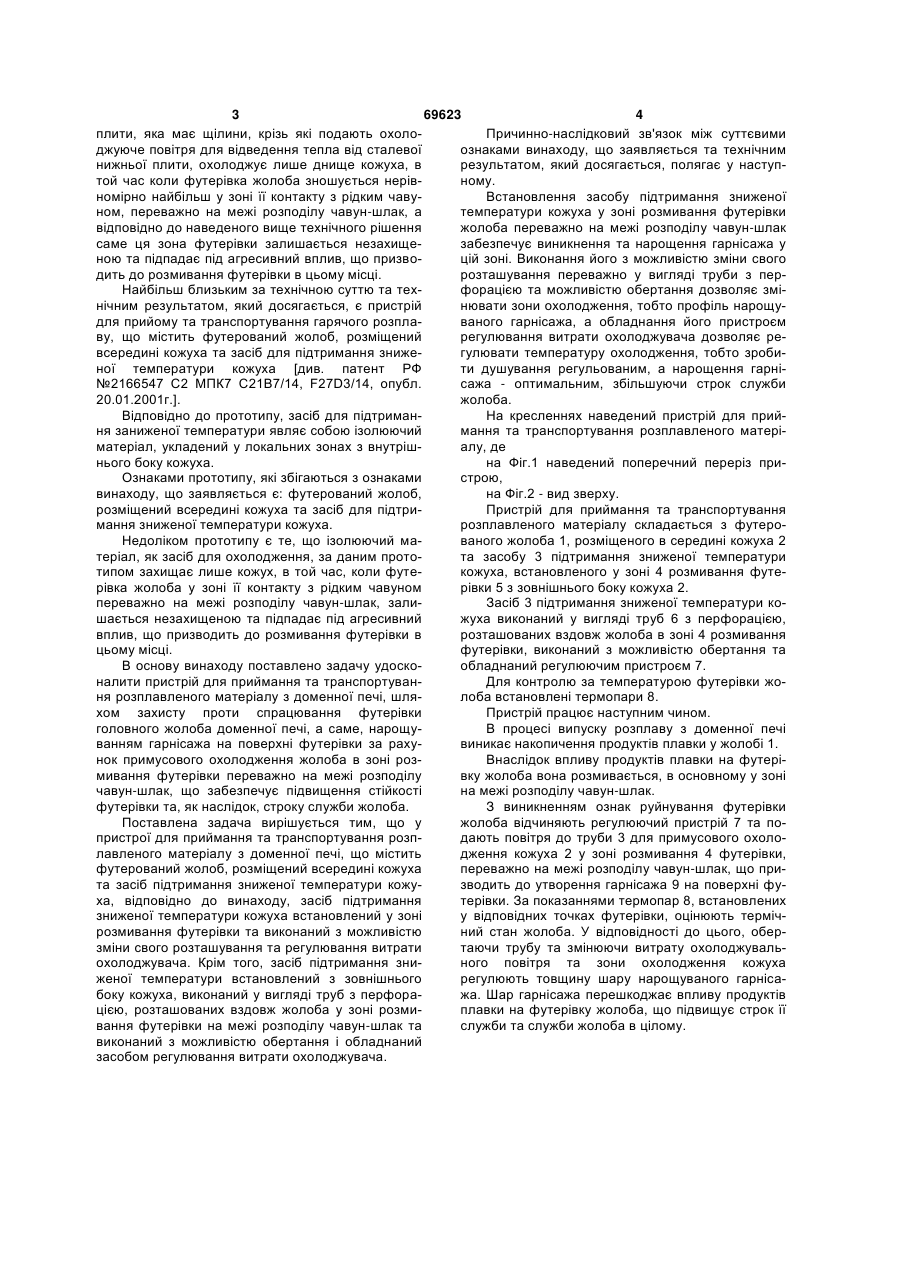

1. Пристрій для приймання та транспортування розплавленого матеріалу з доменної печі, що містить футерований жолоб, розміщений всередині кожуха, та засіб підтримання зниженої температури кожуха, який відрізняється тим, що засіб підтримання зниженої температури кожуха встановлений у зоні розмивання футерівки та виконаний з можливістю зміни свого розташування та регулювання витрати охолоджувача. 2. Пристрій за п.1, який відрізняється тим, що засіб підтримання зниженої температури встановлений із зовнішнього боку кожуха, виконаний у вигляді труб з перфорацією, розташованих вздовж жолоба у зоні розмивання футерівки на межі розподілу чавун-шлак, має можливість обертання і обладнаний засобом регулювання витрати охолоджувача. Винахід стосується чорної металургії, зокрема конструкції головного жолоба доменної печі та може бути застосованим при будівництві та реконструкції ливарних дворів доменних печей. Відомий жолоб для випуску чавуну з доменної печі, що містить робочу футерівку, постійну футерівку розташовану з її зовнішнього боку та зовнішню футерівку, яка має високу теплопровідність та покриває днище та бокові стінки, а також систему охолодження, причому одна з стінок зовнішньої футерівки має, принаймні, один шар ізолюючого матеріалу, а інша або інші стінки мають можливість відводу тепла системою охолодження. Сис тема охолодження містить сталеву плиту, а також тонкий проміжний шар з більш низькою ніж зовнішня футерівка, теплопровідністю, розташований між зовнішньою футерівкою та сталевою плитою [див. патент України №19312 С1 МКВ5 С21В7/14, опубл. 25.12.97г.]. Ознаками аналога, які співпадають з ознаками винаходу, що заявляється, є футерований жолоб, розташований всередині кожуха та засіб охолодження. Недоліком технічного рішення за аналогом є конструкція його системи охолодження. Система охолодження виконана у вигляді сталевої нижньої (19) UA (11) 69623 (21) 2003109447 (22) 20.10.2003 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Крівченко Юрій Сергійович, Бичков Сергій Васильович, Литвяк Василь Григорович, Банніков Юрій Григорович, Жаріков Альберт Миколайович, Гусаров Олександр Сергійович, Черкаський Володимир Матвійович, Лучкін Вячеслав Вадимович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ (56) SU, 1 138 037, A, 30.01.1985 SU, 1 813 098, A3, 30.04.1993 UA, 19 312, C1, 25.12.1997 UA, 41 020, A, 15.08.2001 UA, 43 301, A, 15.11.2001 RU, 2 113 494, C1, 20.06.1998 RU, 2 166 547, C2, 20.05.2001 AT, 370 133, A, 10.03.1983 DE, 3 339 135, A1, 09.05.1985 EP, 1 036 848, A1, 20.09.2000 C2 2 (13) 1 3 69623 4 плити, яка має щілини, крізь які подають охолоПричинно-наслідковий зв'язок між суттєвими джуюче повітря для відведення тепла від сталевої ознаками винаходу, що заявляється та технічним нижньої плити, охолоджує лише днище кожуха, в результатом, який досягається, полягає у наступтой час коли футерівка жолоба зношується нерівному. номірно найбільш у зоні її контакту з рідким чавуВстановлення засобу підтримання зниженої ном, переважно на межі розподілу чавун-шлак, а температури кожуха у зоні розмивання футерівки відповідно до наведеного вище технічного рішення жолоба переважно на межі розподілу чавун-шлак саме ця зона футерівки залишається незахищезабезпечує виникнення та нарощення гарнісажа у ною та підпадає під агресивний вплив, що призвоцій зоні. Виконання його з можливістю зміни свого дить до розмивання футерівки в цьому місці. розташування переважно у вигляді труби з перНайбільш близьким за технічною суттю та техфорацією та можливістю обертання дозволяє змінічним результатом, який досягається, є пристрій нювати зони охолодження, тобто профіль нарощудля прийому та транспортування гарячого розплаваного гарнісажа, а обладнання його пристроєм ву, що містить футерований жолоб, розміщений регулювання витрати охолоджувача дозволяє ревсередині кожуха та засіб для підтримання знижегулювати температуру охолодження, тобто зробиної температури кожуха [див. патент РФ ти душування регульованим, а нарощення гарні№2166547 С2 МПК7 С21В7/14, F27D3/14, опубл. сажа - оптимальним, збільшуючи строк служби 20.01.2001г.]. жолоба. Відповідно до прототипу, засіб для підтриманНа кресленнях наведений пристрій для прийня заниженої температури являє собою ізолюючий мання та транспортування розплавленого матеріматеріал, укладений у локальних зонах з внутрішалу, де нього боку кожуха. на Фіг.1 наведений поперечний переріз приОзнаками прототипу, які збігаються з ознаками строю, винаходу, що заявляється є: футерований жолоб, на Фіг.2 - вид зверху. розміщений всередині кожуха та засіб для підтриПристрій для приймання та транспортування мання зниженої температури кожуха. розплавленого матеріалу складається з футероНедоліком прототипу є те, що ізолюючий маваного жолоба 1, розміщеного в середині кожуха 2 теріал, як засіб для охолодження, за даним протота засобу 3 підтримання зниженої температури типом захищає лише кожух, в той час, коли футекожуха, встановленого у зоні 4 розмивання футерівка жолоба у зоні її контакту з рідким чавуном рівки 5 з зовнішнього боку кожуха 2. переважно на межі розподілу чавун-шлак, залиЗасіб 3 підтримання зниженої температури кошається незахищеною та підпадає під агресивний жуха виконаний у вигляді труб 6 з перфорацією, вплив, що призводить до розмивання футерівки в розташованих вздовж жолоба в зоні 4 розмивання цьому місці. футерівки, виконаний з можливістю обертання та В основу винаходу поставлено задачу удоскообладнаний регулюючим пристроєм 7. налити пристрій для приймання та транспортуванДля контролю за температурою футерівки жоня розплавленого матеріалу з доменної печі, шлялоба встановлені термопари 8. хом захисту проти спрацювання футерівки Пристрій працює наступним чином. головного жолоба доменної печі, а саме, нарощуВ процесі випуску розплаву з доменної печі ванням гарнісажа на поверхні футерівки за рахувиникає накопичення продуктів плавки у жолобі 1. нок примусового охолодження жолоба в зоні розВнаслідок впливу продуктів плавки на футерімивання футерівки переважно на межі розподілу вку жолоба вона розмивається, в основному у зоні чавун-шлак, що забезпечує підвищення стійкості на межі розподілу чавун-шлак. футерівки та, як наслідок, строку служби жолоба. З виникненням ознак руйнування футерівки Поставлена задача вирішується тим, що у жолоба відчиняють регулюючий пристрій 7 та попристрої для приймання та транспортування розпдають повітря до труби 3 для примусового охололавленого матеріалу з доменної печі, що містить дження кожуха 2 у зоні розмивання 4 футерівки, футерований жолоб, розміщений всередині кожуха переважно на межі розподілу чавун-шлак, що прита засіб підтримання зниженої температури кожузводить до утворення гарнісажа 9 на поверхні фуха, відповідно до винаходу, засіб підтримання терівки. За показаннями термопар 8, встановлених зниженої температури кожуха встановлений у зоні у відповідних точках футерівки, оцінюють термічрозмивання футерівки та виконаний з можливістю ний стан жолоба. У відповідності до цього, оберзміни свого розташування та регулювання витрати таючи трубу та змінюючи витрату охолоджувальохолоджувача. Крім того, засіб підтримання зниного повітря та зони охолодження кожуха женої температури встановлений з зовнішнього регулюють товщину шару нарощуваного гарнісабоку кожуха, виконаний у вигляді труб з перфоража. Шар гарнісажа перешкоджає впливу продуктів цією, розташованих вздовж жолоба у зоні розмиплавки на футерівку жолоба, що підвищує строк її вання футерівки на межі розподілу чавун-шлак та служби та служби жолоба в цілому. виконаний з можливістю обертання і обладнаний засобом регулювання витрати охолоджувача. 5 Комп’ютерна верстка Н. Лисенко 69623 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
