Спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску

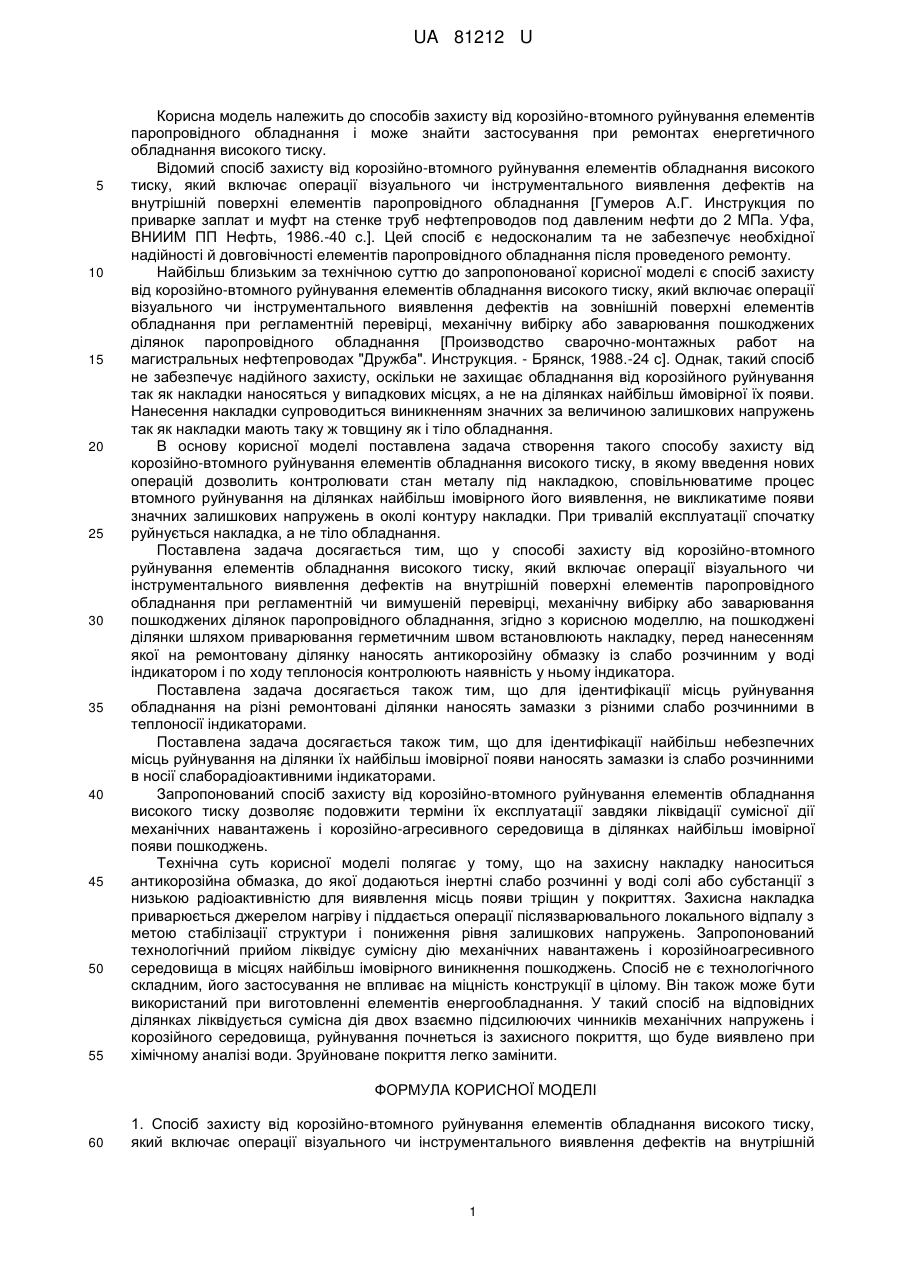

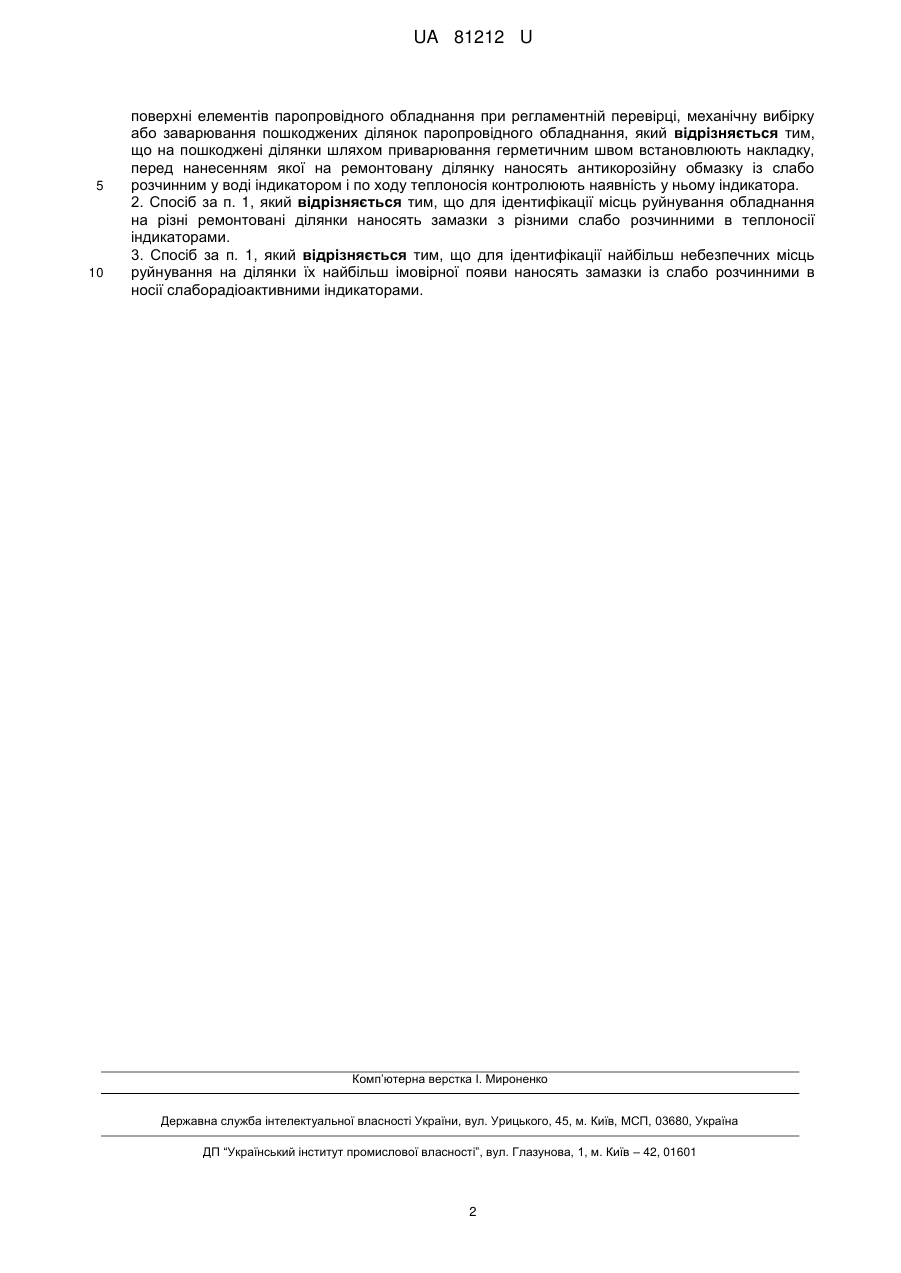

Реферат: Спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску, який включає операції візуального чи інструментального виявлення дефектів на внутрішній поверхні елементів паропровідного обладнання при регламентній перевірці, механічну вибірку або заварювання пошкоджених ділянок паропровідного обладнання. На пошкоджені ділянки шляхом приварювання герметичним швом встановлюють накладку, перед нанесенням якої на ремонтовану ділянку наносять антикорозійну обмазку із слабо розчинним у воді індикатором і по ходу теплоносія контролюють наявність у ньому індикатора. UA 81212 U (12) UA 81212 U UA 81212 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів захисту від корозійно-втомного руйнування елементів паропровідного обладнання і може знайти застосування при ремонтах енергетичного обладнання високого тиску. Відомий спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску, який включає операції візуального чи інструментального виявлення дефектів на внутрішній поверхні елементів паропровідного обладнання [Гумеров А.Г. Инструкция по приварке заплат и муфт на стенке труб нефтепроводов под давленим нефти до 2 МПа. Уфа, ВНИИМ ПП Нефть, 1986.-40 с.]. Цей спосіб є недосконалим та не забезпечує необхідної надійності й довговічності елементів паропровідного обладнання після проведеного ремонту. Найбільш близьким за технічною суттю до запропонованої корисної моделі є спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску, який включає операції візуального чи інструментального виявлення дефектів на зовнішній поверхні елементів обладнання при регламентній перевірці, механічну вибірку або заварювання пошкоджених ділянок паропровідного обладнання [Производство сварочно-монтажных работ на магистральных нефтепроводах "Дружба". Инструкция. - Брянск, 1988.-24 с]. Однак, такий спосіб не забезпечує надійного захисту, оскільки не захищає обладнання від корозійного руйнування так як накладки наносяться у випадкових місцях, а не на ділянках найбільш ймовірної їх появи. Нанесення накладки супроводиться виникненням значних за величиною залишкових напружень так як накладки мають таку ж товщину як і тіло обладнання. В основу корисної моделі поставлена задача створення такого способу захисту від корозійно-втомного руйнування елементів обладнання високого тиску, в якому введення нових операцій дозволить контролювати стан металу під накладкою, сповільнюватиме процес втомного руйнування на ділянках найбільш імовірного його виявлення, не викликатиме появи значних залишкових напружень в околі контуру накладки. При тривалій експлуатації спочатку руйнується накладка, а не тіло обладнання. Поставлена задача досягається тим, що у способі захисту від корозійно-втомного руйнування елементів обладнання високого тиску, який включає операції візуального чи інструментального виявлення дефектів на внутрішній поверхні елементів паропровідного обладнання при регламентній чи вимушеній перевірці, механічну вибірку або заварювання пошкоджених ділянок паропровідного обладнання, згідно з корисною моделлю, на пошкоджені ділянки шляхом приварювання герметичним швом встановлюють накладку, перед нанесенням якої на ремонтовану ділянку наносять антикорозійну обмазку із слабо розчинним у воді індикатором і по ходу теплоносія контролюють наявність у ньому індикатора. Поставлена задача досягається також тим, що для ідентифікації місць руйнування обладнання на різні ремонтовані ділянки наносять замазки з різними слабо розчинними в теплоносії індикаторами. Поставлена задача досягається також тим, що для ідентифікації найбільш небезпечних місць руйнування на ділянки їх найбільш імовірної появи наносять замазки із слабо розчинними в носії слаборадіоактивними індикаторами. Запропонований спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску дозволяє подовжити терміни їх експлуатації завдяки ліквідації сумісної дії механічних навантажень і корозійно-агресивного середовища в ділянках найбільш імовірної появи пошкоджень. Технічна суть корисної моделі полягає у тому, що на захисну накладку наноситься антикорозійна обмазка, до якої додаються інертні слабо розчинні у воді солі або субстанції з низькою радіоактивністю для виявлення місць появи тріщин у покриттях. Захисна накладка приварюється джерелом нагріву і піддається операції післязварювального локального відпалу зметою стабілізації структури і пониження рівня залишкових напружень. Запропонований технологічний прийом ліквідує сумісну дію механічних навантажень і корозійноагресивного середовища в місцях найбільш імовірного виникнення пошкоджень. Спосіб не є технологічного складним, його застосування не впливає на міцність конструкції в цілому. Він також може бути використаний при виготовленні елементів енергообладнання. У такий спосіб на відповідних ділянках ліквідується сумісна дія двох взаємно підсилюючих чинників механічних напружень і корозійного середовища, руйнування почнеться із захисного покриття, що буде виявлено при хімічному аналізі води. Зруйноване покриття легко замінити. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб захисту від корозійно-втомного руйнування елементів обладнання високого тиску, який включає операції візуального чи інструментального виявлення дефектів на внутрішній 1 UA 81212 U 5 10 поверхні елементів паропровідного обладнання при регламентній перевірці, механічну вибірку або заварювання пошкоджених ділянок паропровідного обладнання, який відрізняється тим, що на пошкоджені ділянки шляхом приварювання герметичним швом встановлюють накладку, перед нанесенням якої на ремонтовану ділянку наносять антикорозійну обмазку із слабо розчинним у воді індикатором і по ходу теплоносія контролюють наявність у ньому індикатора. 2. Спосіб за п. 1, який відрізняється тим, що для ідентифікації місць руйнування обладнання на різні ремонтовані ділянки наносять замазки з різними слабо розчинними в теплоносії індикаторами. 3. Спосіб за п. 1, який відрізняється тим, що для ідентифікації найбільш небезпечних місць руйнування на ділянки їх найбільш імовірної появи наносять замазки із слабо розчинними в носії слаборадіоактивними індикаторами. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
