Спосіб кування заготівок

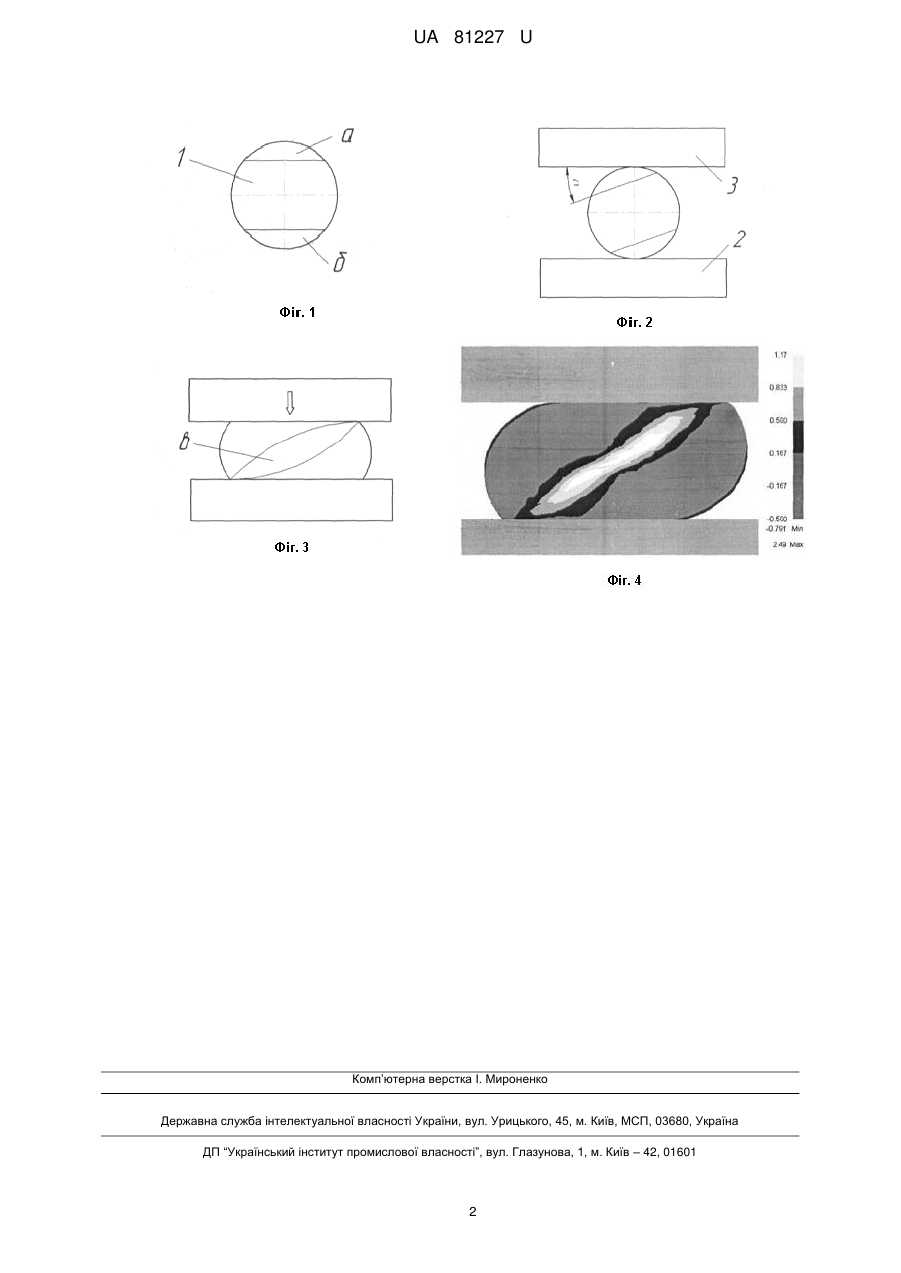

Реферат: UA 81227 U UA 81227 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може знайти застосування при виготовленні крупних поковок, типу валів. Відома технологія кування валів здійснюється протягуванням заготівки із однорідним температурним полем плоскими бойками із постійним кантуванням заготівки на 90 градусів після кожного обтискання [1]. Найбільш близьким аналогом способу, вибраним як прототип, є протягування плоскими бойками заготівки із низькою температурою поверхні та високою температурою серцевини [2]. Недоліками прототипу є: неоднорідне поле температур в заготовці, що має вигляд концентричних відносно центра заготівки кіл, що не дає змогу отримувати при протягуванні заготівки звичайним ковальським інструментом в вигляді плоских бойків розвинену деформацію зсуву в центрі заготівки. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес протягування заготівки з неоднорідним температурним полем плоскими бойками. В основу корисної моделі поставлена задача підвищити рівень деформацій зсуву в заготівці при куванні плоскими бойками і як наслідок збільшити якість матеріалу заготівки за рахунок збільшення його механічних властивостей. Поставлена задача вирішується завдяки тому, що нагріта циліндрична заготівка перед куванням на плоских бойках, підлягає охолодженню з двох боків, таким чином щоб в заготівці виникло неоднорідне температурне поле із локальними низькотемпературними зонами розташованими лише з двох боків заготівки симетрично одна до іншої. Після охолодження поверхні заготівки до певної температури, її встановлюють на плоскі бойки, таким чином, щоб утворився кут α між плоскою поверхнею бойків та нижньою межею низькотемпературної зони заготівки, після чого починають обтискання заготівки бойками. При куванні запропонованим способом можливо отримувати поковки типу валів із підвищеними механічними властивостями при мінімальних уковах в плоских бойках. Суть запропонованого способу пояснюється кресленнями, де зображено: - фіг. 1 - заготівка із неоднорідним температурним полем; - фіг. 2 - встановлення заготівки із неоднорідним температурним полем в плоскі бойки; - фіг. 3 - обтискання заготівки плоскими бойками. - фіг. 4 - розподіл деформацій зсуву за поперечним перерізом заготівки при обтисканні плоскими бойками, який отримано на основі моделювання методом скінчених елементів. Спосіб здійснюється наступним чином. Нагріта вихідна заготівка 1 перед куванням підлягає охолодженню з двох боків таким чином, щоб в заготівці утворилися дві симетрично розташовані зони низьких температур: зона "а" і зона "б". Після охолодження заготівки 1, вона встановлюється в плоскі бойки 2 та 3, таким чином, щоб між робочою поверхнею плоского бойка 3 і межею температурної зони "а" заготівки 1 утворився кут α. Після встановлення заготівки в бойки здійснюється її обтискання, яке призводить до появлення в заготовці зони інтенсивного зсуву "в". При куванні заготівки в такий спосіб, деформуватися буде лише середня її частина за рахунок меншого опору деформування через більшу температуру, а завдяки тому, що між зонами низьких температур і поверхнею інструмента є певний кут, то деформування буде переважно за рахунок зсуву, що надасть можливість збільшити рівень деформацій зсуву і як наслідок поліпшити механічні властивості поковки при відносно низьких уковах і використанні звичайного ковальського інструмента. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Вища школа. Головное изд-во, 1989.-317 с., ил. 2. Тюрин В.А. Технологические особенности ковки заготовок с неоднородным температурным полем / В.А. Тюрин, А.В. Хабаров, А.Н. Дубков, Л.П. Белова // Известия высших учебных заведений. Черная металлургия, 1980. - № 9 - С. 96-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб кування заготівок, який полягає у протягуванні заготівки з неоднорідним температурним полем плоскими бойками, який відрізняється тим, що вихідна нагріта заготівка охолоджується з двох боків таким чином, щоб в її поперечному перерізі виникли дві локальні низькотемпературні зони, розташовані симетрично одна навпроти іншої, після чого заготівка встановлюється в бойки так, щоб між робочою поверхнею бойка та межею низькотемпературних зон утворився кут α. 1 UA 81227 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
