Лобовий фрикційний варіатор

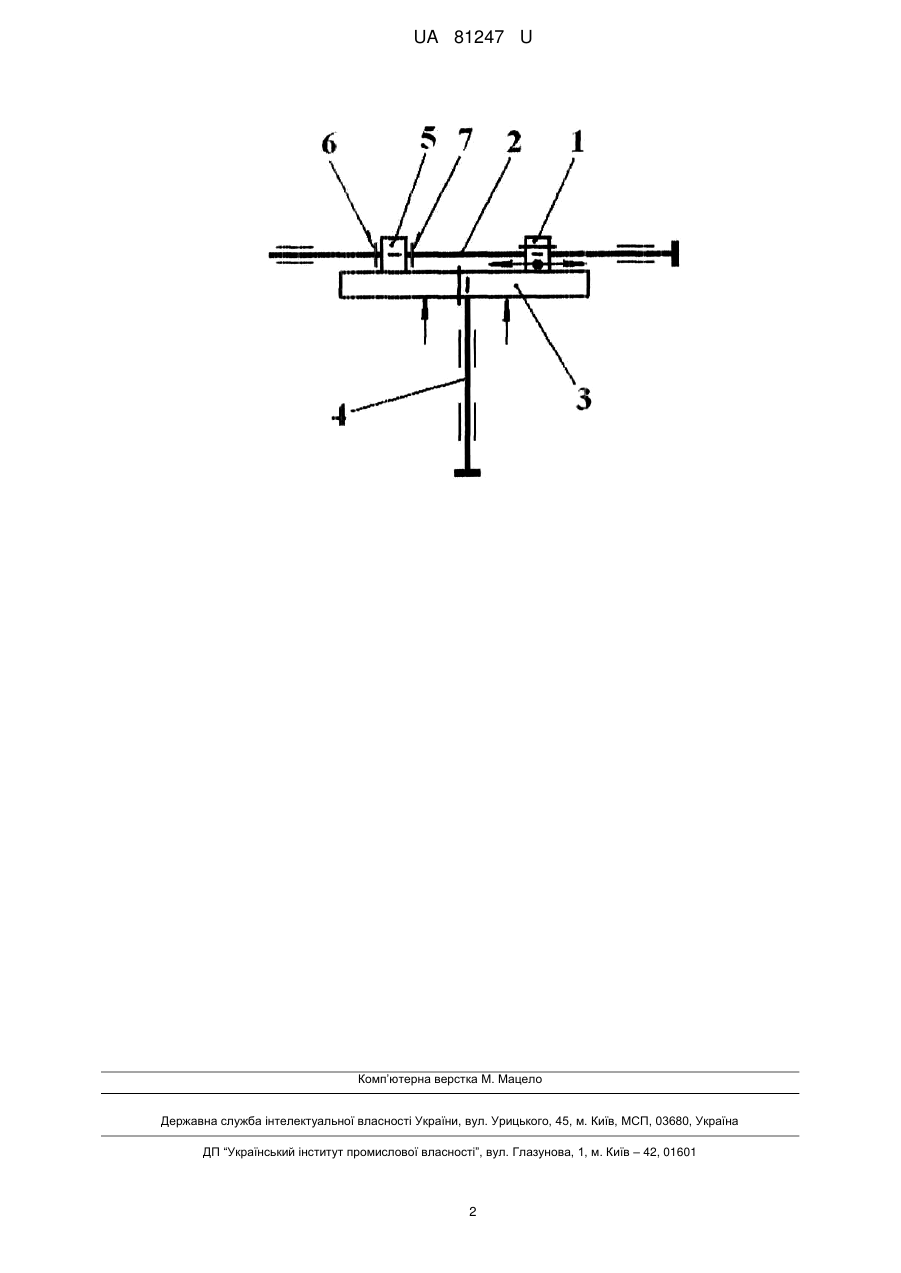

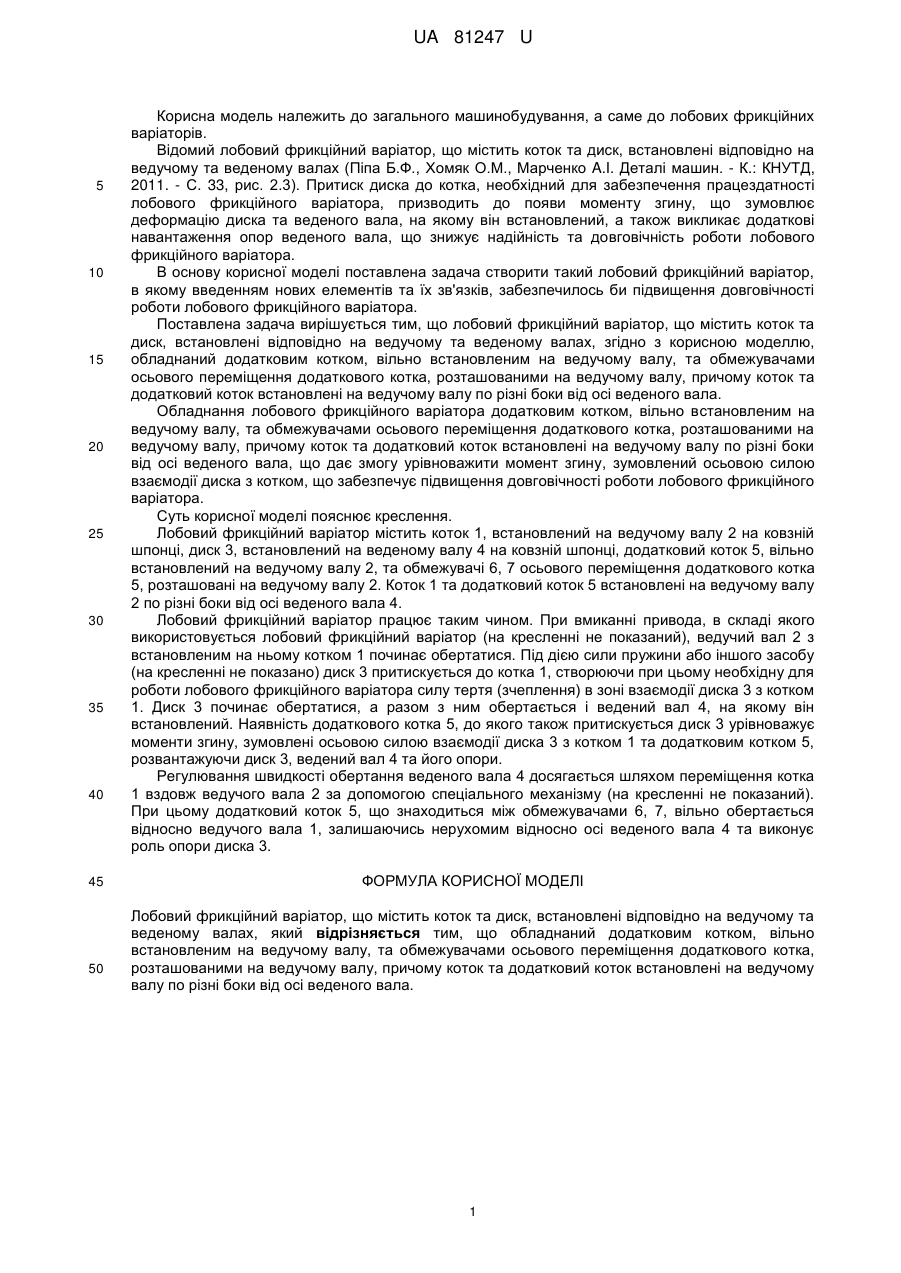

Реферат: Лобовий фрикційний варіатор містить коток та диск, встановлені відповідно на ведучому та веденому валах. Обладнаний додатковим котком, вільно встановленим на ведучому валу, та обмежувачами осьового переміщення додаткового котка, розташованими на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала. UA 81247 U (54) ЛОБОВИЙ ФРИКЦІЙНИЙ ВАРІАТОР UA 81247 U UA 81247 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до лобових фрикційних варіаторів. Відомий лобовий фрикційний варіатор, що містить коток та диск, встановлені відповідно на ведучому та веденому валах (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 33, рис. 2.3). Притиск диска до котка, необхідний для забезпечення працездатності лобового фрикційного варіатора, призводить до появи моменту згину, що зумовлює деформацію диска та веденого вала, на якому він встановлений, а також викликає додаткові навантаження опор веденого вала, що знижує надійність та довговічність роботи лобового фрикційного варіатора. В основу корисної моделі поставлена задача створити такий лобовий фрикційний варіатор, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи лобового фрикційного варіатора. Поставлена задача вирішується тим, що лобовий фрикційний варіатор, що містить коток та диск, встановлені відповідно на ведучому та веденому валах, згідно з корисною моделлю, обладнаний додатковим котком, вільно встановленим на ведучому валу, та обмежувачами осьового переміщення додаткового котка, розташованими на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала. Обладнання лобового фрикційного варіатора додатковим котком, вільно встановленим на ведучому валу, та обмежувачами осьового переміщення додаткового котка, розташованими на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала, що дає змогу урівноважити момент згину, зумовлений осьовою силою взаємодії диска з котком, що забезпечує підвищення довговічності роботи лобового фрикційного варіатора. Суть корисної моделі пояснює креслення. Лобовий фрикційний варіатор містить коток 1, встановлений на ведучому валу 2 на ковзній шпонці, диск 3, встановлений на веденому валу 4 на ковзній шпонці, додатковий коток 5, вільно встановлений на ведучому валу 2, та обмежувачі 6, 7 осьового переміщення додаткового котка 5, розташовані на ведучому валу 2. Коток 1 та додатковий коток 5 встановлені на ведучому валу 2 по різні боки від осі веденого вала 4. Лобовий фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується лобовий фрикційний варіатор (на кресленні не показаний), ведучий вал 2 з встановленим на ньому котком 1 починає обертатися. Під дією сили пружини або іншого засобу (на кресленні не показано) диск 3 притискується до котка 1, створюючи при цьому необхідну для роботи лобового фрикційного варіатора силу тертя (зчеплення) в зоні взаємодії диска 3 з котком 1. Диск 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому він встановлений. Наявність додаткового котка 5, до якого також притискується диск 3 урівноважує моменти згину, зумовлені осьовою силою взаємодії диска 3 з котком 1 та додатковим котком 5, розвантажуючи диск 3, ведений вал 4 та його опори. Регулювання швидкості обертання веденого вала 4 досягається шляхом переміщення котка 1 вздовж ведучого вала 2 за допомогою спеціального механізму (на кресленні не показаний). При цьому додатковий коток 5, що знаходиться між обмежувачами 6, 7, вільно обертається відносно ведучого вала 1, залишаючись нерухомим відносно осі веденого вала 4 та виконує роль опори диска 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Лобовий фрикційний варіатор, що містить коток та диск, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковим котком, вільно встановленим на ведучому валу, та обмежувачами осьового переміщення додаткового котка, розташованими на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала. 1 UA 81247 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
