Привід круглов’язальної машини

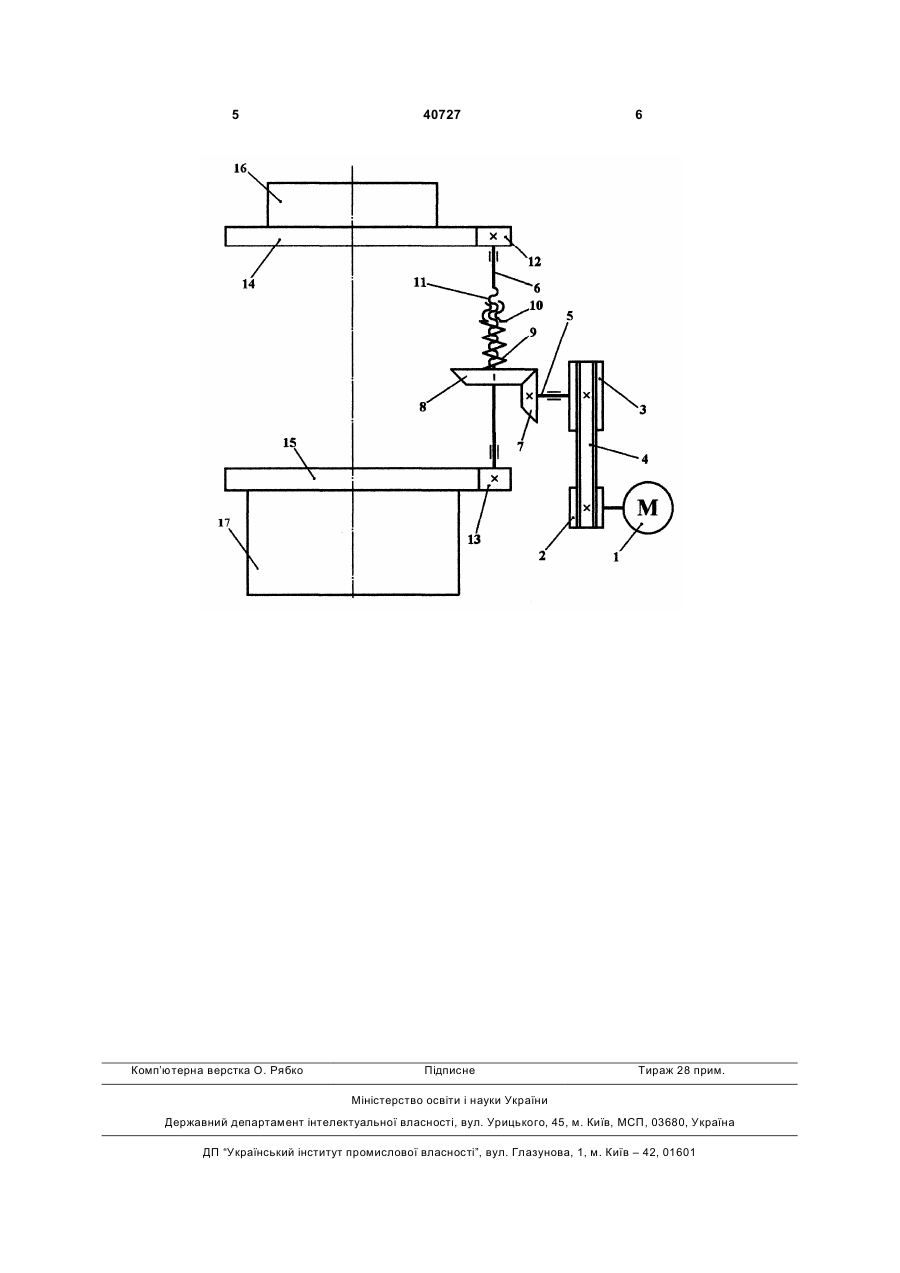

1. Привід круглов'язальної машини, що містить електродвигун, кінематичнo зв'язаний з проміжним валом, вертикальний привідний вал, на кінцях якого жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами кру 3 стко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, та механічну передачу, що з'єднує проміжний вал з вертикальним приводним валом, згідно з корисною моделлю, механічна передача виконана у вигляді конічної фрикційної передачі. Доцільно, щоб конічна фрикційна передача містила ведучий, ведений котки та пружину стиску, при цьому ведучий коток жорстко встановлений на проміжному валу, ведений коток встановлений на вертикальному приводному валу з можливістю осьового переміщення, а пружина стиску встановлена на вертикальному приводному валу, з можливістю притиску веденого котка до ведучого котка. Виконання механічної передачі у вигляді конічної фрикційної передачі дозволяє вирішити проблему запобігання аварійних поломок деталей привода та механізмів круглов'язальної машини при перевантаженнях, що виникають в процесі експлуатації машини, що призводить до підвищення довговічності роботи привода. Виконання конічної фрикційної передачі з вмістом жорстко встановленого ведучого котка, рухомого веденого котка та пружини стиску, встановленої на вертикальному приводному валу, з можливістю притиску веденого котка до ведучого котка, призводить до того, що при виникненні перевантажень механізмів круглов'язальної машини робочі тіла конічної фрикційної передачі проковзують одне відносно другого, що також підвищує довговічність роботи привода. На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, ведений шків 3 та клинові паси 4, за допомогою яких електродвигун 1 зв'язаний з проміжним валом 5, вертикальний приводний вал 6, та конічну фрикційну передачу, що містить ведучий 7 та ведений 8 котки. Ведучий коток 7 конічної фрикційної передачі жорстко встановлений на проміжному валу 5, а ведений коток 8 встановлений на вертикальному приводному валу 6 з можливістю осьового переміщення. Для притиску ве 40727 4 деного котка 8 до ведучого котка 7 (необхідна умова роботи конічної фрикційної передачі) використана пружина стиску 9, встановлена на вертикальному приводному валу 6 та гайка 10, нагвинчена на різьбу 11 вертикального приводного вала 6. На кінцях вертикального приводного вала 6 жорстко закріплено циліндричні шестерні 12 і 13 для кінематичного зв'язку з зубчастими колесами 14, 15 механізмів відповідно в'язання 16 та товароприйому 17. Принцип роботи привода такий. При вмиканні електродвигуна 1 ведучий шків 2, жорстко встановлений на його валу, починає обертатися. Обертальний рух ведучого шківа 2 за допомогою клинових пасів 4 передається веденому шківу 3, проміжному валу 5, на якому він жорстко встановлений, та ведучому котку 7, жорстко з'єднаному з проміжним валом. Обертальний рух ведучого котка 7 за рахунок сил тертя, що створюються тиском пружини стиску 9 на ведений коток 8, передається останньому. Обертальний рух веденого котка 8 приводить в обертальний рух вертикальний приводний вал 6. При цьому жорстко закріплені на кінцях вертикального приводного вала 6 циліндричні шестерні 12 і 13 шляхом зубчастого зачеплення з зубчастими колесами 14, 15 приводять в обертальний рух голковий циліндр механізму в'язання 16 та механізм товароприйому 17, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Регулювання величини сили притиску веденого котка 8 конічної фрикційної передачі до ведучого котка 7, що необхідно при зміні режиму роботи круглов'язальної машини, здійснюється за допомогою гвинтової пари різьба 11 - гайка 10. Використання в складі привода в якості механічної передачі конічної фрикційної передачі дозволяє вирішити проблему запобігання аварійних поломок деталей привода та механізмів круглов'язальної машини при перевантаженнях, що виникають в процесі експлуатації машини (при виникненні перевантажень механізмів круглов'язальної машини ведучий коток 7 та ведений коток 8 проковзують один відносно другого), що призводить до підвищення надійності та довговічності роботи привода. 5 Комп’ютерна верстка О. Рябко 40727 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
