Пристрій для знищення бур’янів в рядах рослин

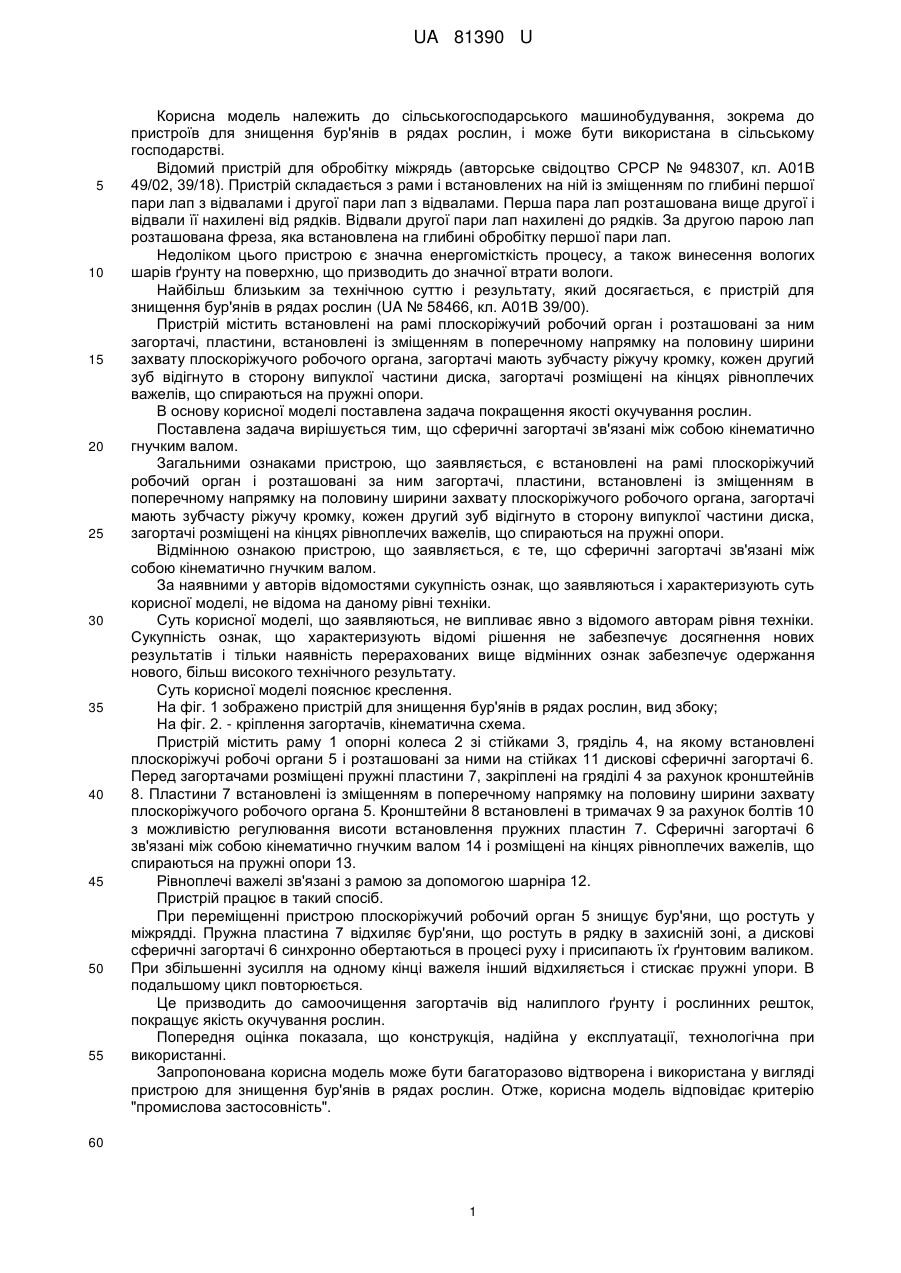

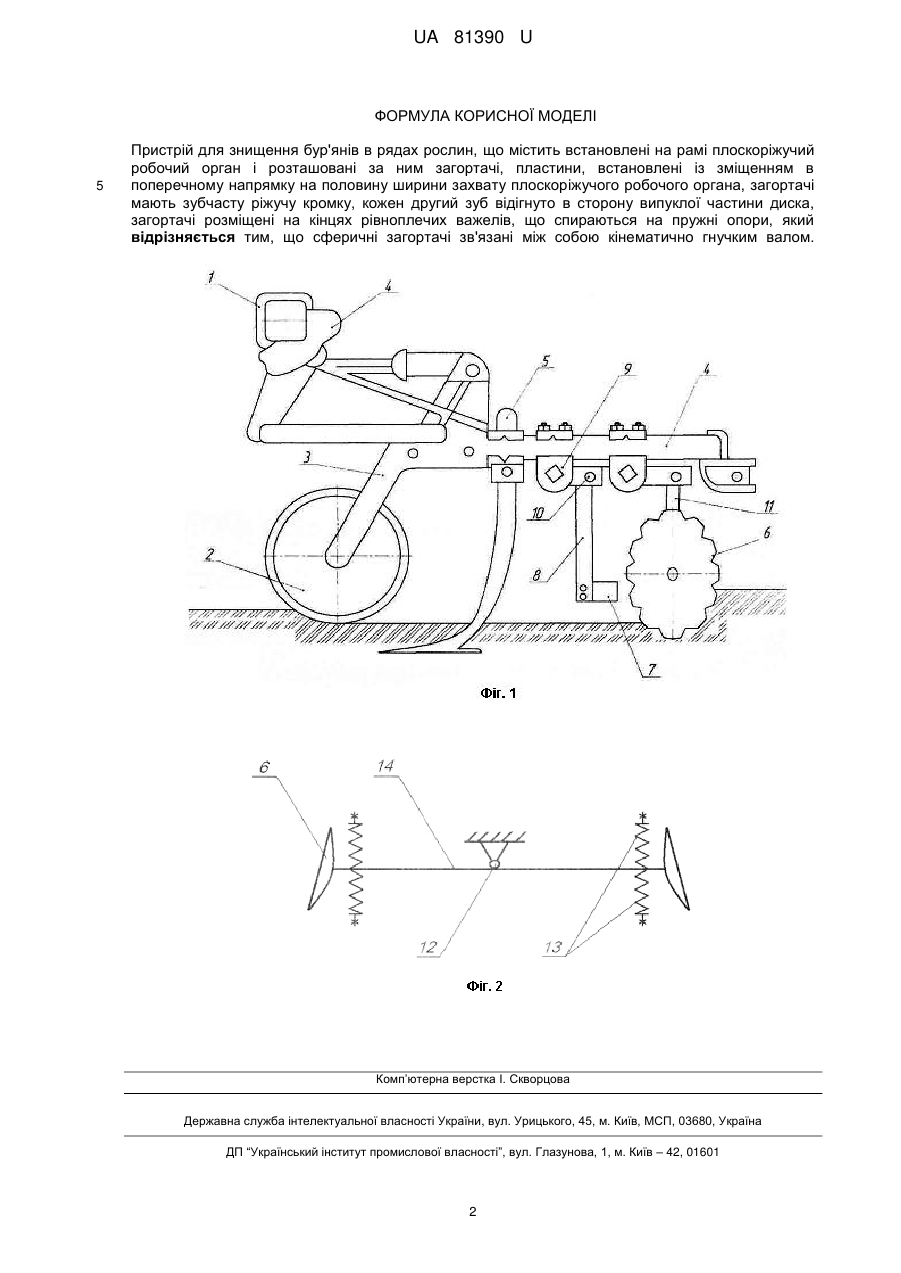

Реферат: Пристрій для знищення бур'янів в рядах рослин містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, загортачі розміщені на кінцях рівноплечих важелів, що спираються на пружні опори. Сферичні загортачі зв'язані між собою кінематично гнучким валом. UA 81390 U (54) ПРИСТРІЙ ДЛЯ ЗНИЩЕННЯ БУР'ЯНІВ В РЯДАХ РОСЛИН UA 81390 U UA 81390 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для знищення бур'янів в рядах рослин, і може бути використана в сільському господарстві. Відомий пристрій для обробітку міжрядь (авторське свідоцтво СРСР № 948307, кл. А01В 49/02, 39/18). Пристрій складається з рами і встановлених на ній із зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є значна енергомісткість процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Найбільш близьким за технічною суттю і результату, який досягається, є пристрій для знищення бур'янів в рядах рослин (UA № 58466, кл. А01В 39/00). Пристрій містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, загортачі розміщені на кінцях рівноплечих важелів, що спираються на пружні опори. В основу корисної моделі поставлена задача покращення якості окучування рослин. Поставлена задача вирішується тим, що сферичні загортачі зв'язані між собою кінематично гнучким валом. Загальними ознаками пристрою, що заявляється, є встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, загортачі розміщені на кінцях рівноплечих важелів, що спираються на пружні опори. Відмінною ознакою пристрою, що заявляється, є те, що сферичні загортачі зв'язані між собою кінематично гнучким валом. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Суть корисної моделі пояснює креслення. На фіг. 1 зображено пристрій для знищення бур'янів в рядах рослин, вид збоку; На фіг. 2. - кріплення загортачів, кінематична схема. Пристрій містить раму 1 опорні колеса 2 зі стійками 3, гряділь 4, на якому встановлені плоскоріжучі робочі органи 5 і розташовані за ними на стійках 11 дискові сферичні загортачі 6. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа 5. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Сферичні загортачі 6 зв'язані між собою кінематично гнучким валом 14 і розміщені на кінцях рівноплечих важелів, що спираються на пружні опори 13. Рівноплечі важелі зв'язані з рамою за допомогою шарніра 12. Пристрій працює в такий спосіб. При переміщенні пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у міжрядді. Пружна пластина 7 відхиляє бур'яни, що ростуть в рядку в захисній зоні, а дискові сферичні загортачі 6 синхронно обертаються в процесі руху і присипають їх ґрунтовим валиком. При збільшенні зусилля на одному кінці важеля інший відхиляється і стискає пружні упори. В подальшому цикл повторюється. Це призводить до самоочищення загортачів від налиплого ґрунту і рослинних решток, покращує якість окучування рослин. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для знищення бур'янів в рядах рослин. Отже, корисна модель відповідає критерію "промислова застосовність". 60 1 UA 81390 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, загортачі розміщені на кінцях рівноплечих важелів, що спираються на пружні опори, який відрізняється тим, що сферичні загортачі зв'язані між собою кінематично гнучким валом. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
