Формула / Реферат

1.Способ проветривания тупиковых полостей при бурошнековой выемке угля, включающий подачу к забою полости свежей струи воздуха по секционному трубопроводу, связанному с оснащенным буровым органом шнековым ставом, отличающийся тем, что подачу свежей струи воздуха осуществляют непрерывно при монтажно-демонтажных операциях в секциях трубопровода посредством поочередного соединения с источником подачи воздуха в секцию, расположенную впереди наращиваемой или отсоединяемой секции.

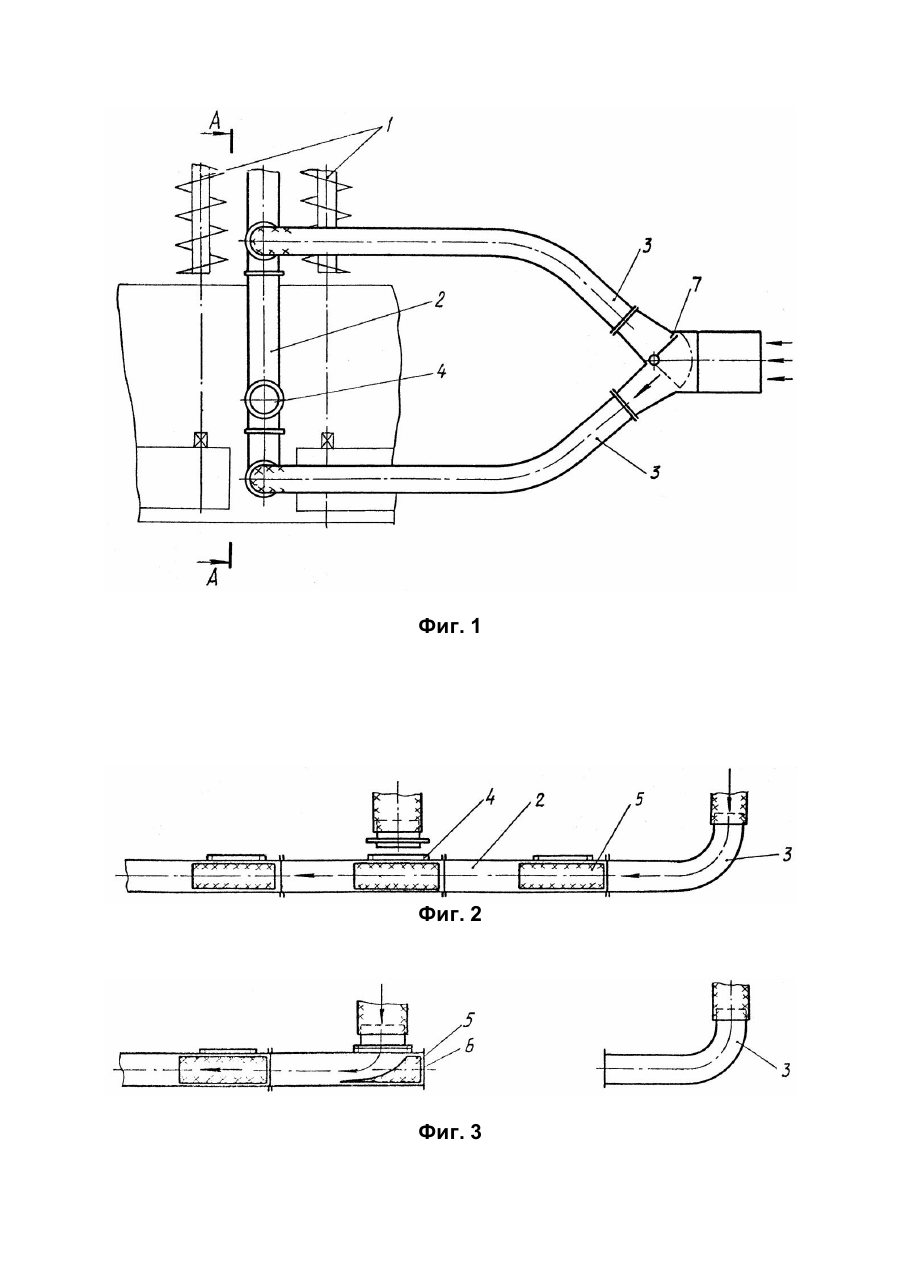

2. Устройство для проветривания тупиковых полостей при бурошнековой выемке угля, включающее секционный трубопровод, связанный с оснащенным буровым органом шнековым   ставом, отличающийся тем, что на каждой секции трубопровода выполнено отверстие, а внутри секции расположен клапан, выполненный в виде эластичного трубчатого элемента, закрепленного основанием и одним концом к внутренней поверхности, расположенной напротив отверстия секции трубопровода проветривания.

Текст

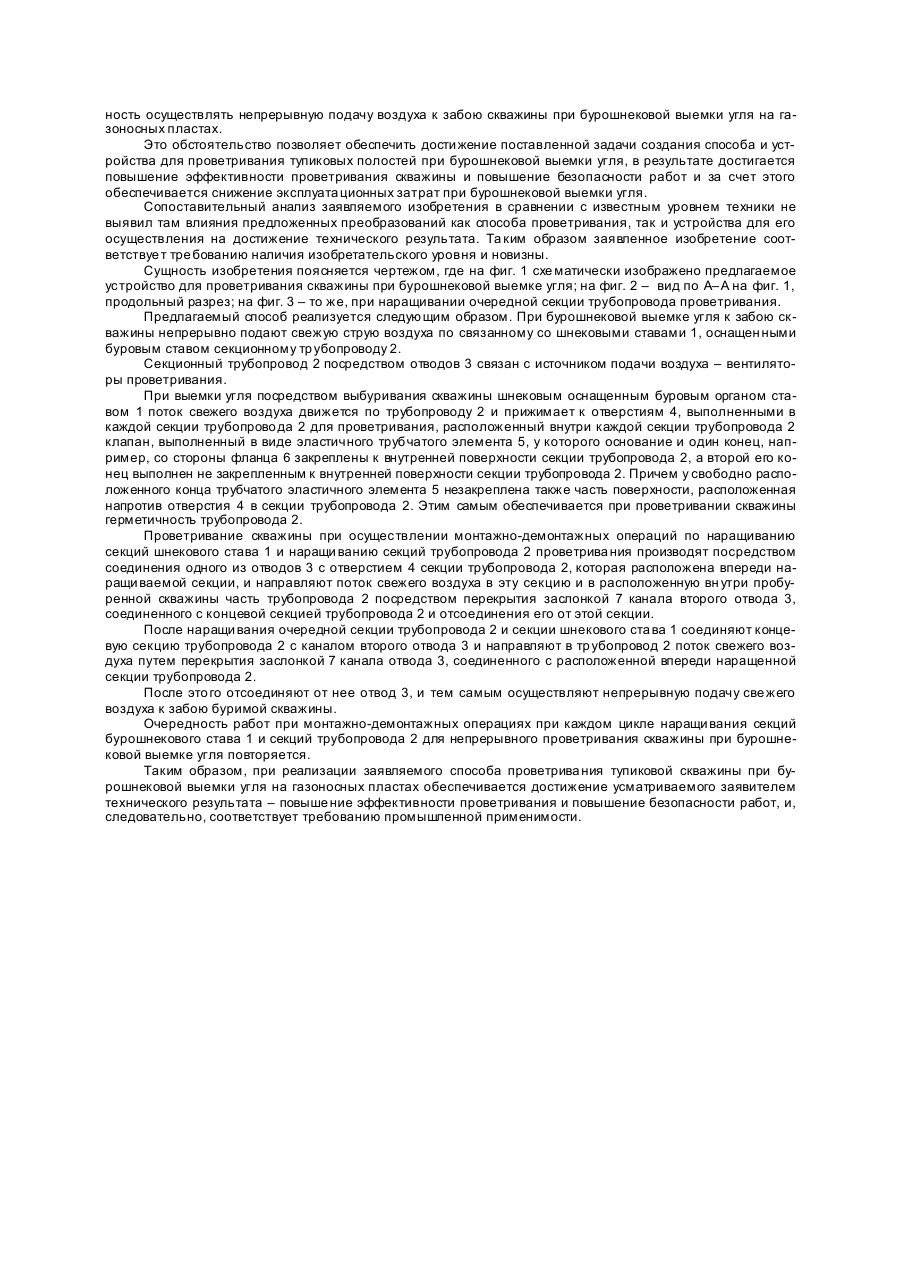

Изобретение относится к горной промышленности и может быть использовано при проветривании тупиковых по лостей при бурошнековой выемки угля. Известно устройство для нагнетательного проветривания тупиковых выработок, содержащее отводы, выполненные в виде отрезков из гибких венти ляционных труб, размещенных в магистральном трубопроводе и выполненных с возможностью подсоединения их с одной стороны к основному и резервному вентиляторам (см. Авторское свидетельство СССР № 720169, с приоритетом от 06.12.77 г., кл. E21F1/00, опубликовано в бюллетене № 9 05.03.80 г.). Известное устройство позволяет уменьшить утечку воздуха в магистральном трубопроводе проветривания посредством поочередного подсоединения гибких отводов к основному и резервным вентиляторам. При подсоединении отвода к основному вентилятору он наполняется движущимся пото ком воздуха и прижимает отвод неработающе го резервного вентилятора к внутренней поверхности магистрального трубопровода и обеспечивает тем самым герметичность магистрального тр убопровода проветривания. Недостатком известного устройства является невозможность использования его в качестве устройства для проветривания тупиковых полостей, образованных выбуриванием угля бурошнековой машиной, поскольку при наращи вании очередной шнековой секции не обеспечивается непрерывное проветривание забоя тупиковой полости. Наиболее близким техническим решением, взятым в качестве прототипа, является бурошнековая машина, включающая оснащенный буровым органом шнековый став, связанный с секционным трубопроводом для проветривания пробуренной скважины (см. Патент Российской Федерации № 2026489 с приоритетом от 12.10.92 г., опубликованный 10.01.95 г. в бюллетене «Изобретения №1). Недостатком известного технического решения является невозможность осуществления непрерывного проветривания забоя тупиковой сква жины при монтажно-демонтажных операциях со шнековым ставом при наращи вании очередной секции шнеково го става при выемке угля или извлечении секций из скважины из-за прекращения проветривания скважины. Это обстоятельство приводит к снижению качества проветривания скважины, что ведет к снижению безопасности ведения работ по выемки угля, особенно по газоносным угольным пластам, и, в свою очередь, приводит к увеличению продолжительности технологического цикла, связанного с необхо димостью разгазирования полости скважины при бурошнековой выемки угля. В основу изобретения поставлена задача создания способа проветривания тупиковой выемочной полосы (выработки) при бурошнековой выемки угля и устройства для его осуществления, в котором непрерывно осуществляют подачу све жей струи воздуха при монтажно-демонтажных операциях секций трубопровода для проветривания посредством поочередного соединения с источником подачи воздуха секции, расположенной впереди наращиваемой или отсоединяемой секции трубопрово да за счет того, что на каждой секции трубопровода выполнено отверстие, а внутри секции расположен клапан, выполненный в виде эластичного трубчатого элемента, закрепленного основанием и одним концом к внутренней поверхности секции и не закрепленного к внутренней поверхности секции трубопрово да проветривания второго конца и части поверхности, расположенной напротив отверстия секции трубопровода проветривания. За счет это го обеспечивается дости жение технического результата, заключающегося в повыше нии эффективности проветривания скважины и повышения безопасности работ при бурошнековой выемки угля на газоносных пластах из-за возможности обеспечения непрерывного проветривания забоя пробуренной скважины и за счет этого обеспечивается достижение потребительских свойств, заключающихся в снижении эксплуатационных расхо дов при монтажно-демонтажных операциях по наращива нию секций трубопровода проветривания и секций бурошнекового става. Поставленная задача решается тем, что в известном способе проветривания полостей при бурошнековой выемки угля, включающим подачу к забою скважины свежей струи воздуха по секционному трубопроводу проветривания, связанному с оснащенным буровым органом шнековым ставом, согласно изобретению подачу све жей струи воздуха осуществляют непрерывно при монтажно-демонтажных операциях секций трубопровода посредством поочередного соединения с источником подачи воздуха секции, расположенной впереди наращи ваемой или отсоединяемой секции трубопровода проветривания. Поставленная задача решается при реализации способа проветривания тем, что в известном устройстве, включающем секционный трубопровод проветривания, связанный с оснащен ным буровым органом шнековым ставом согласно изобретению на каждой секции трубопровода проветривания выполнено отверстие, а внутри секции расположен клапан, выполненный в виде эластичного трубчастого элемента, закрепленного основанием и одним концом к внутренней поверхности секции, и не закрепленного к внутренней поверхности секции трубопровода второго конца и части поверхности, расположенной напротив отверстия секции трубопровода проветривания. Благодаря такому выполнению обеспечивается наличие причинно-следственной связи между всей совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом, так как дости гается непрерывная подача свежей струи воздуха к забою пробуренной скважины посредством обеспечения возможности поочередного соединения с работающим венти лятором секции, расположенной впереди наращи ваемой или отсоединяемой секций трубопровода проветривания. Проветривание скважины при монтажно-демонтажных операциях по наращиванию секций трубопровода проветривания и секций бурошнекового става согласно изобретению движущийся поток свежего воздуха по тр убопроводу проветривания прижимает к внутренней его поверхности незакрепленный расположенный напротив отверстия в трубопроводе конец эластичного трубчатого элемента клапана и тем самым обеспечивается герметичность расположенного в скважине части тр убопровода проветривания и возмож ность осуществлять непрерывную подачу воздуха к забою скважины при бурошнековой выемки угля на газоносных пластах. Это обстоятельство позволяет обеспечить дости жение поставленной задачи создания способа и устройства для проветривания тупиковых полостей при бурошнековой выемки угля, в результате достигается повышение эффективности проветривания скважины и повышение безопасности работ и за счет этого обеспечивается снижение эксплуата ционных затрат при бурошнековой выемки угля. Сопоставительный анализ заявляемого изобретения в сравнении с известным уровнем техники не выявил там влияния предложенных преобразований как способа проветривания, так и устройства для его осуществления на достижение технического результата. Та ким образом заявленное изобретение соответствуе т тре бованию наличия изобретательского уровня и новизны. Сущность изобретения поясняется чертежом, где на фиг. 1 схе матически изображено предлагаемое устройство для проветривания скважины при бурошнековой выемке угля; на фиг. 2 – вид по А– А на фиг. 1, продольный разрез; на фиг. 3 – то же, при наращивании очередной секции трубопровода проветривания. Предлагаемый способ реализуется следующим образом. При бурошнековой выемке угля к забою скважины непрерывно подают свежую струю воздуха по связанному со шнековыми ставами 1, оснащен ными буровым ставом секционному тр убопроводу 2. Секционный трубопровод 2 посредством отводов 3 связан с источником подачи воздуха – вентиляторы проветривания. При выемки угля посредством выбуривания скважины шнековым оснащенным буровым органом ставом 1 поток свежего воздуха движется по трубопроводу 2 и прижимает к отверстиям 4, выполненными в каждой секции трубопрово да 2 для проветривания, расположенный внутри каждой секции трубопровода 2 клапан, выполненный в виде эластичного трубчатого элемента 5, у которого основание и один конец, например, со стороны фланца 6 закреплены к внутренней поверхности секции трубопровода 2, а второй его конец выполнен не закрепленным к внутренней поверхности секции трубопровода 2. Причем у свободно расположенного конца трубчатого эластичного элемента 5 незакреплена также часть поверхности, расположенная напротив отверстия 4 в секции трубопровода 2. Этим самым обеспечивается при проветривании скважины герметичность трубопровода 2. Проветривание скважины при осуществлении монтажно-демонтажных операций по наращиванию секций шнекового става 1 и наращи ванию секций трубопровода 2 проветрива ния производят посредством соединения одного из отводов 3 с отверстием 4 секции трубопровода 2, которая расположена впереди наращи ваемой секции, и направляют поток свежего воздуха в эту секцию и в расположенную вн утри пробуренной скважины часть трубопровода 2 посредством перекрытия заслонкой 7 канала второго отвода 3, соединенного с концевой секцией трубопровода 2 и отсоединения его от этой секции. После наращи вания очередной секции трубопровода 2и секции шнекового ста ва 1 соединяют концевую секцию трубопровода 2 с каналом второго отвода 3 и направляют в тр убопровод 2 поток свежего воздуха путем перекрытия заслонкой 7 канала отвода 3, соединенного с расположенной впереди наращенной секции трубопровода 2. После это го отсоединяют от нее отвод 3, и тем самым осуществляют непрерывную подачу све жего воздуха к забою буримой скважины. Очередность работ при монтажно-демонтажных операциях при каждом цикле наращи вания секций бурошнекового става 1 и секций трубопровода 2 для непрерывного проветривания скважины при бурошнековой выемке угля повторяется. Таким образом, при реализации заявляемого способа проветрива ния тупиковой скважины при бурошнековой выемки угля на газоносных пластах обеспечивается достижение усматриваемого заявителем технического результата – повыше ние эффективности проветривания и повышение безопасности работ, и, следовательно, соответствует требованию промышленной применимости. Фиг. 1 Фиг. 2 Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03

Дивитися

Додаткова інформація

Назва патенту англійською

Method for ventilation of dead-end cavities at augering extraction of coal and appliance for its implementation

Автори англійською

Manzhula Ivan Trokhymovych, Iliushenko Valentyn Hryhorovych, Markov Mykola Oleksiiovych, Ikhno Serhii Opanasovych, Bobrov Anatolii Ivanovych, Kabanov Volodymyr Ivanopvych, Bildienko Oleksandr Ivanovych, Bratischeva Lidia Leontiivna, Spivak Ihor Valentynovych, Manhzula Serhii Ivanovych

Назва патенту російською

Способ проветривания тупиковых полостей при бурошнековой выемке угля и устройство для его осуществления

Автори російською

Манжула Иван Трофимович, Ильюшенко Валентин Григорьевич, Марков Николай Алексеевич, Ихно Сергей Афанасьевич, Бобров Анатолий Иванович, Кабанов Владимир Иванович, Бильдиенко Александр Иванович, Братищева Лидия Леонтьевна, Спивак Игорь Валентинович, Манжула Сергей Иванович

МПК / Мітки

МПК: E21F 1/00

Мітки: здійснення, бурошнековому, пристрій, порожнин, вугілля, спосіб, тупикових, провітрювання, вийманні
