Пристрій для знищення бур’янів в рядах рослин
Номер патенту: 58485
Опубліковано: 11.04.2011
Автори: Пугач Андрій Миколайович, Годяєв Сергій Георгійович, Хотюн Григорій Володимирович, Кобець Анатолій Степанович, Кобець Олександр Миколайович
Формула / Реферат
Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ним загортачі, пластини встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органа, загортачі мають зубчасту ріжучу кромку, кожен другий зуб відігнуто в сторону випуклої частини диска, який відрізняється тим, що загортачі обладнано додатковими зубцями, які відігнуті в сторону випуклої частини і кожен зуб обладнано ріжучою кромкою.
Текст

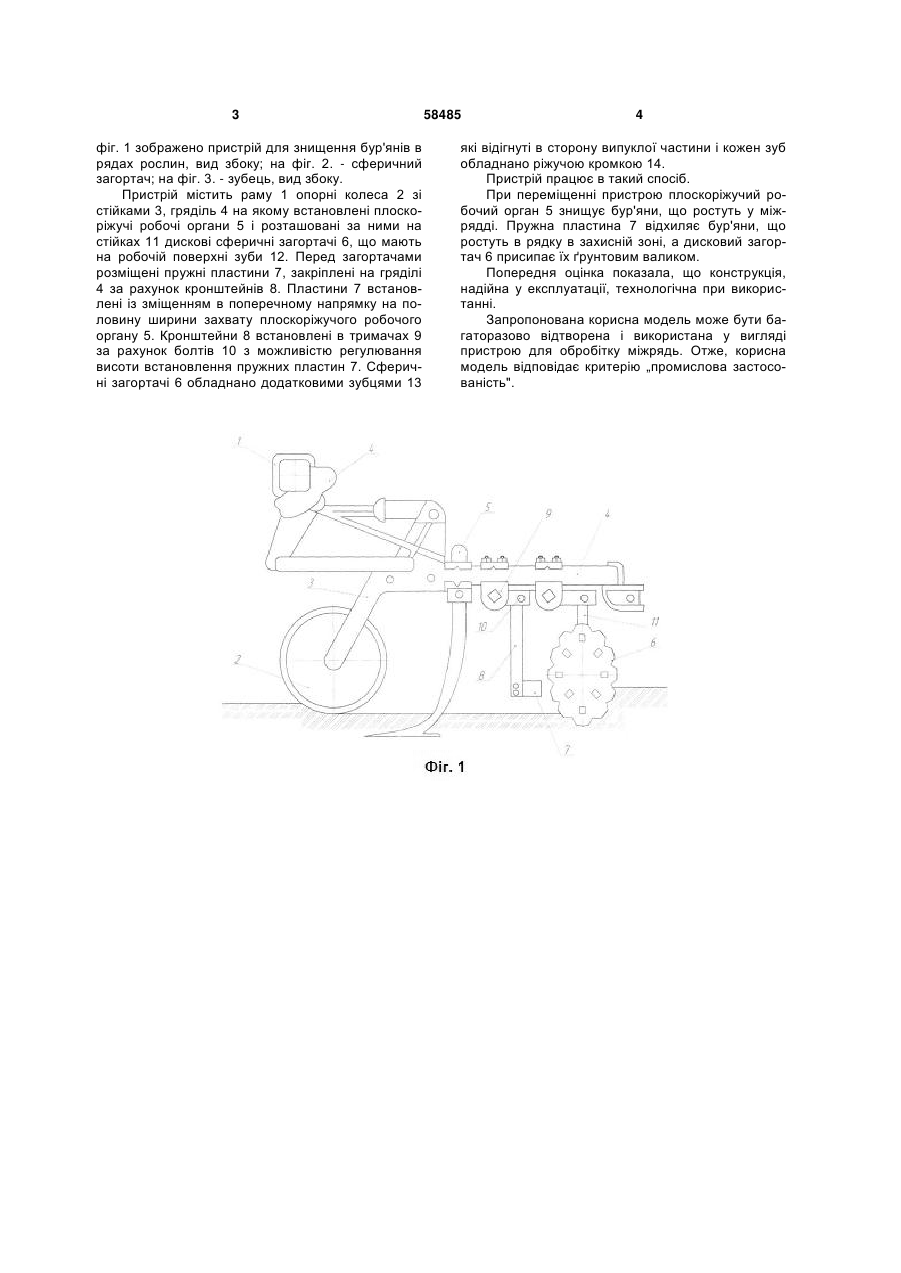

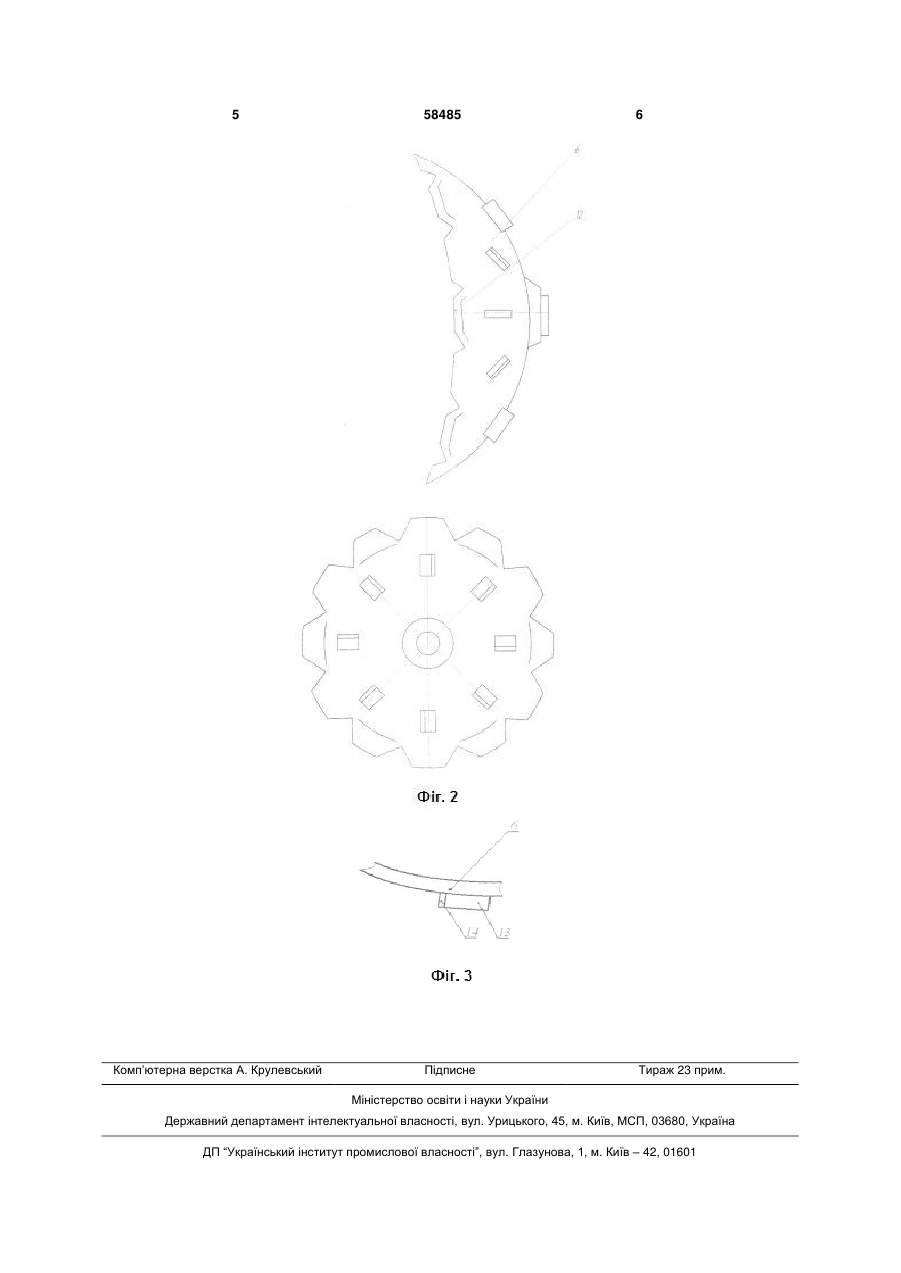

Пристрій для знищення бур'янів в рядах рос 3 фіг. 1 зображено пристрій для знищення бур'янів в рядах рослин, вид збоку; на фіг. 2. - сферичний загортач; на фіг. 3. - зубець, вид збоку. Пристрій містить раму 1 опорні колеса 2 зі стійками 3, гряділь 4 на якому встановлені плоскоріжучі робочі органи 5 і розташовані за ними на стійках 11 дискові сферичні загортачі 6, що мають на робочій поверхні зуби 12. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органу 5. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Сферичні загортачі 6 обладнано додатковими зубцями 13 58485 4 які відігнуті в сторону випуклої частини і кожен зуб обладнано ріжучою кромкою 14. Пристрій працює в такий спосіб. При переміщенні пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у міжрядді. Пружна пластина 7 відхиляє бур'яни, що ростуть в рядку в захисній зоні, а дисковий загортач 6 присипає їх ґрунтовим валиком. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для обробітку міжрядь. Отже, корисна модель відповідає критерію „промислова застосованість". 5 Комп’ютерна верстка А. Крулевський 58485 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for controlling weeds in plant rows
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Khotiun Hryhorii Volodymyrovych, Hodiaiev Serhii Heorhiiovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюУстройство для уничтожения сорняков в рядах растений
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Хотюн Григорий Владимирович, Годяев Сергей Георгиевич, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01B 39/00
Мітки: бур'янів, рослин, пристрій, знищення, рядах
