Спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів

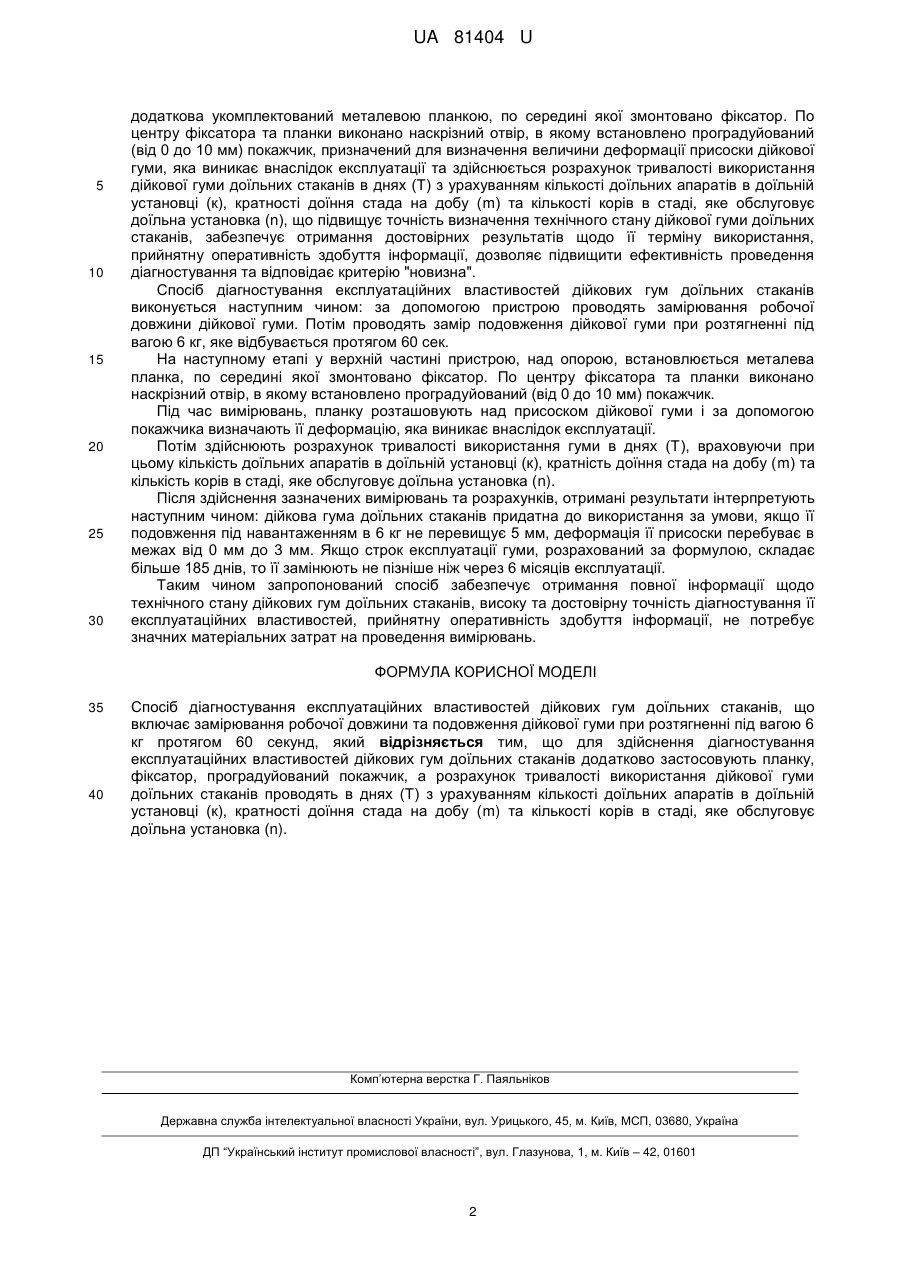

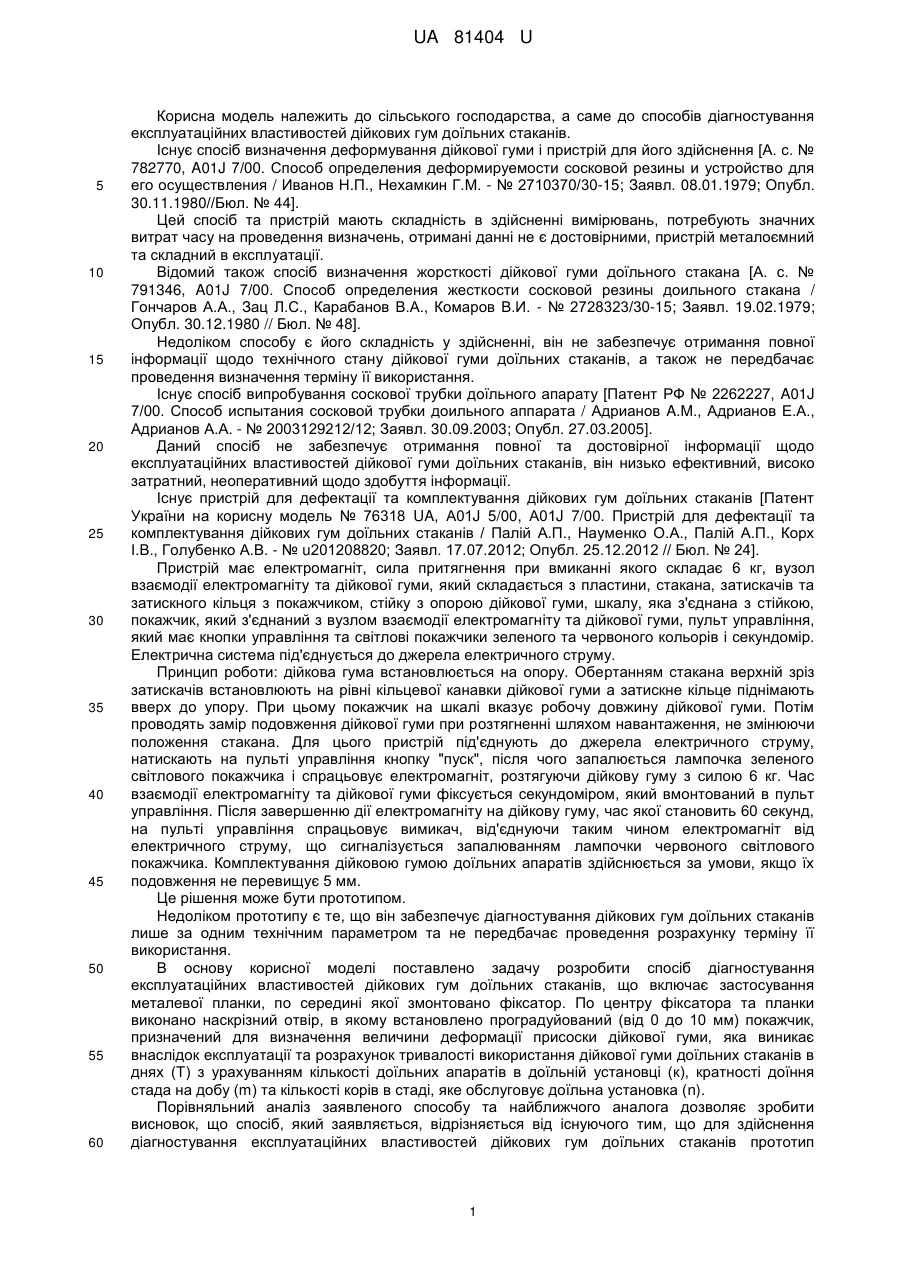

Реферат: Спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів включає замірювання робочої довжини та подовження дійкової гуми при розтягненні під вагою 6 кг протягом 60 секунд. Для здійснення діагностування експлуатаційних властивостей дійкових гум доїльних стаканів застосовують планку, фіксатор, проградуйований покажчик, а розрахунок тривалості використання дійкової гуми доїльних стаканів проводять в днях (Т) з урахуванням кількості доїльних апаратів в доїльній установці (к), кратності доїння стада на добу (m) та кількості корів в стаді, яке обслуговує доїльна установка (n). UA 81404 U (54) СПОСІБ ДІАГНОСТУВАННЯ ЕКСПЛУАТАЦІЙНИХ ВЛАСТИВОСТЕЙ ДІЙКОВИХ ГУМ ДОЇЛЬНИХ СТАКАНІВ UA 81404 U UA 81404 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до способів діагностування експлуатаційних властивостей дійкових гум доїльних стаканів. Існує спосіб визначення деформування дійкової гуми і пристрій для його здійснення [А. с. № 782770, A01J 7/00. Способ определения деформируемости сосковой резины и устройство для его осуществления / Иванов Н.П., Нехамкин Г.М. - № 2710370/30-15; Заявл. 08.01.1979; Опубл. 30.11.1980//Бюл. № 44]. Цей спосіб та пристрій мають складність в здійсненні вимірювань, потребують значних витрат часу на проведення визначень, отримані данні не є достовірними, пристрій металоємний та складний в експлуатації. Відомий також спосіб визначення жорсткості дійкової гуми доїльного стакана [А. с. № 791346, A01J 7/00. Способ определения жесткости сосковой резины доильного стакана / Гончаров А.А., Зац Л.С., Карабанов В.А., Комаров В.И. - № 2728323/30-15; Заявл. 19.02.1979; Опубл. 30.12.1980 // Бюл. № 48]. Недоліком способу є його складність у здійсненні, він не забезпечує отримання повної інформації щодо технічного стану дійкової гуми доїльних стаканів, а також не передбачає проведення визначення терміну її використання. Існує спосіб випробування соскової трубки доїльного апарату [Патент РФ № 2262227, A01J 7/00. Способ испытания сосковой трубки доильного аппарата / Адрианов A.M., Адрианов Е.А., Адрианов А.А. - № 2003129212/12; Заявл. 30.09.2003; Опубл. 27.03.2005]. Даний спосіб не забезпечує отримання повної та достовірної інформації щодо експлуатаційних властивостей дійкової гуми доїльних стаканів, він низько ефективний, високо затратний, неоперативний щодо здобуття інформації. Існує пристрій для дефектації та комплектування дійкових гум доїльних стаканів [Патент України на корисну модель № 76318 UA, А01J 5/00, А01J 7/00. Пристрій для дефектації та комплектування дійкових гум доїльних стаканів / Палій А.П., Науменко О.А., Палій А.П., Корх І.В., Голубенко А.В. - № u201208820; Заявл. 17.07.2012; Опубл. 25.12.2012 // Бюл. № 24]. Пристрій має електромагніт, сила притягнення при вмиканні якого складає 6 кг, вузол взаємодії електромагніту та дійкової гуми, який складається з пластини, стакана, затискачів та затискного кільця з покажчиком, стійку з опорою дійкової гуми, шкалу, яка з'єднана з стійкою, покажчик, який з'єднаний з вузлом взаємодії електромагніту та дійкової гуми, пульт управління, який має кнопки управління та світлові покажчики зеленого та червоного кольорів і секундомір. Електрична система під'єднується до джерела електричного струму. Принцип роботи: дійкова гума встановлюється на опору. Обертанням стакана верхній зріз затискачів встановлюють на рівні кільцевої канавки дійкової гуми а затискне кільце піднімають вверх до упору. При цьому покажчик на шкалі вказує робочу довжину дійкової гуми. Потім проводять замір подовження дійкової гуми при розтягненні шляхом навантаження, не змінюючи положення стакана. Для цього пристрій під'єднують до джерела електричного струму, натискають на пульті управління кнопку "пуск", після чого запалюється лампочка зеленого світлового покажчика і спрацьовує електромагніт, розтягуючи дійкову гуму з силою 6 кг. Час взаємодії електромагніту та дійкової гуми фіксується секундоміром, який вмонтований в пульт управління. Після завершенню дії електромагніту на дійкову гуму, час якої становить 60 секунд, на пульті управління спрацьовує вимикач, від'єднуючи таким чином електромагніт від електричного струму, що сигналізується запалюванням лампочки червоного світлового покажчика. Комплектування дійковою гумою доїльних апаратів здійснюється за умови, якщо їх подовження не перевищує 5 мм. Це рішення може бути прототипом. Недоліком прототипу є те, що він забезпечує діагностування дійкових гум доїльних стаканів лише за одним технічним параметром та не передбачає проведення розрахунку терміну її використання. Воснову корисної моделі поставлено задачу розробити спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів, що включає застосування металевої планки, по середині якої змонтовано фіксатор. По центру фіксатора та планки виконано наскрізний отвір, в якому встановлено проградуйований (від 0 до 10 мм) покажчик, призначений для визначення величини деформації присоски дійкової гуми, яка виникає внаслідок експлуатації та розрахунок тривалості використання дійкової гуми доїльних стаканів в днях (Т) з урахуванням кількості доїльних апаратів в доїльній установці (к), кратності доїння стада на добу (m) та кількості корів в стаді, яке обслуговує доїльна установка (n). Порівняльний аналіз заявленого способу та найближчого аналога дозволяє зробити висновок, що спосіб, який заявляється, відрізняється від існуючого тим, що для здійснення діагностування експлуатаційних властивостей дійкових гум доїльних стаканів прототип 1 UA 81404 U 5 10 15 20 25 30 додаткова укомплектований металевою планкою, по середині якої змонтовано фіксатор. По центру фіксатора та планки виконано наскрізний отвір, в якому встановлено проградуйований (від 0 до 10 мм) покажчик, призначений для визначення величини деформації присоски дійкової гуми, яка виникає внаслідок експлуатації та здійснюється розрахунок тривалості використання дійкової гуми доїльних стаканів в днях (Т) з урахуванням кількості доїльних апаратів в доїльній установці (к), кратності доїння стада на добу (m) та кількості корів в стаді, яке обслуговує доїльна установка (n), що підвищує точність визначення технічного стану дійкової гуми доїльних стаканів, забезпечує отримання достовірних результатів щодо її терміну використання, прийнятну оперативність здобуття інформації, дозволяє підвищити ефективність проведення діагностування та відповідає критерію "новизна". Спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів виконується наступним чином: за допомогою пристрою проводять замірювання робочої довжини дійкової гуми. Потім проводять замір подовження дійкової гуми при розтягненні під вагою 6 кг, яке відбувається протягом 60 сек. На наступному етапі у верхній частині пристрою, над опорою, встановлюється металева планка, по середині якої змонтовано фіксатор. По центру фіксатора та планки виконано наскрізний отвір, в якому встановлено проградуйований (від 0 до 10 мм) покажчик. Під час вимірювань, планку розташовують над присоском дійкової гуми і за допомогою покажчика визначають її деформацію, яка виникає внаслідок експлуатації. Потім здійснюють розрахунок тривалості використання гуми в днях (Т), враховуючи при цьому кількість доїльних апаратів в доїльній установці (к), кратність доїння стада на добу (m) та кількість корів в стаді, яке обслуговує доїльна установка (n). Після здійснення зазначених вимірювань та розрахунків, отримані результати інтерпретують наступним чином: дійкова гума доїльних стаканів придатна до використання за умови, якщо її подовження під навантаженням в 6 кг не перевищує 5 мм, деформація її присоски перебуває в межах від 0 мм до 3 мм. Якщо строк експлуатації гуми, розрахований за формулою, складає більше 185 днів, то її замінюють не пізніше ніж через 6 місяців експлуатації. Таким чином запропонований спосіб забезпечує отримання повної інформації щодо технічного стану дійкових гум доїльних стаканів, високу та достовірну точність діагностування її експлуатаційних властивостей, прийнятну оперативність здобуття інформації, не потребує значних матеріальних затрат на проведення вимірювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів, що включає замірювання робочої довжини та подовження дійкової гуми при розтягненні під вагою 6 кг протягом 60 секунд, який відрізняється тим, що для здійснення діагностування експлуатаційних властивостей дійкових гум доїльних стаканів додатково застосовують планку, фіксатор, проградуйований покажчик, а розрахунок тривалості використання дійкової гуми доїльних стаканів проводять в днях (Т) з урахуванням кількості доїльних апаратів в доїльній установці (к), кратності доїння стада на добу (m) та кількості корів в стаді, яке обслуговує доїльна установка (n). Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
