Пристрій для миття коренеплодів

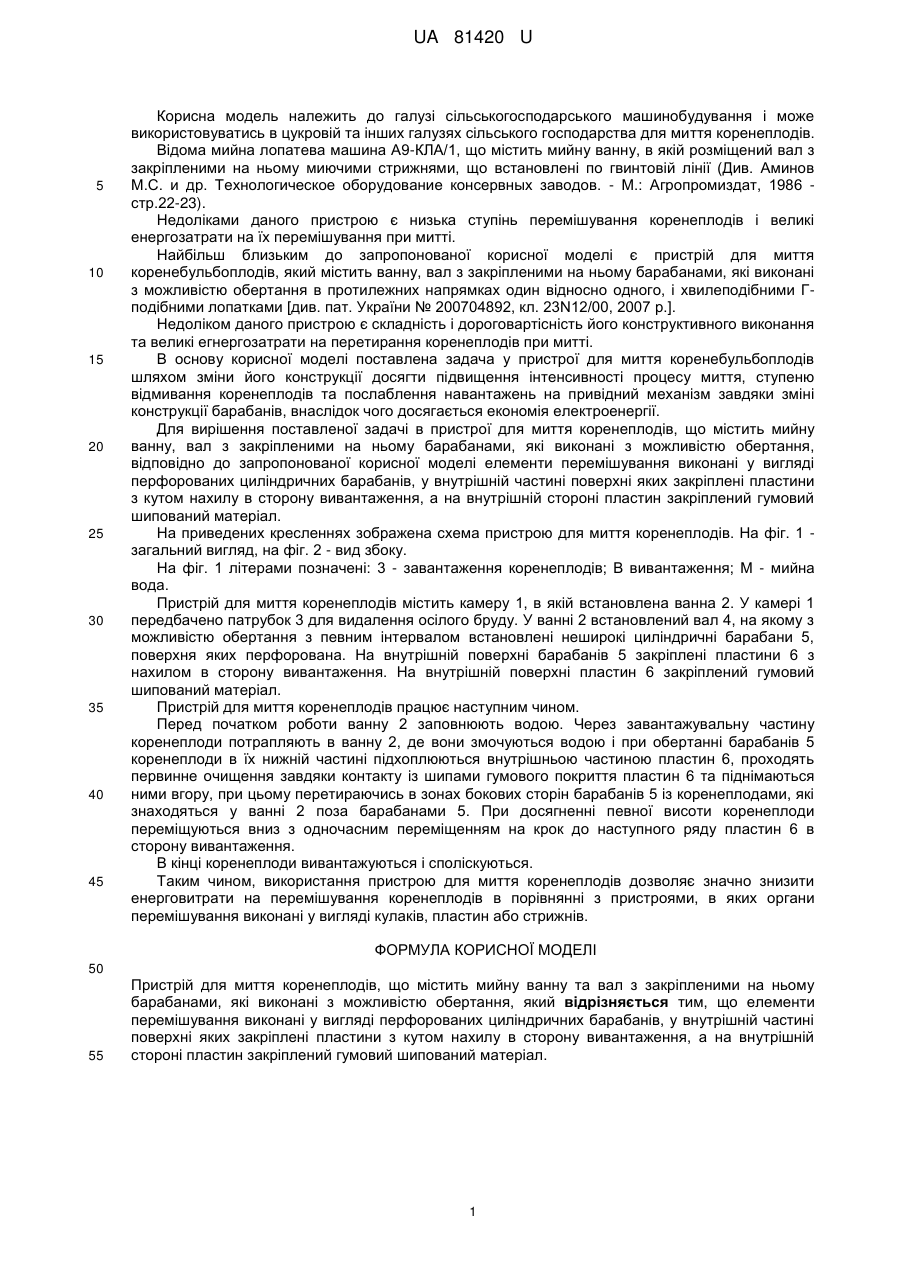

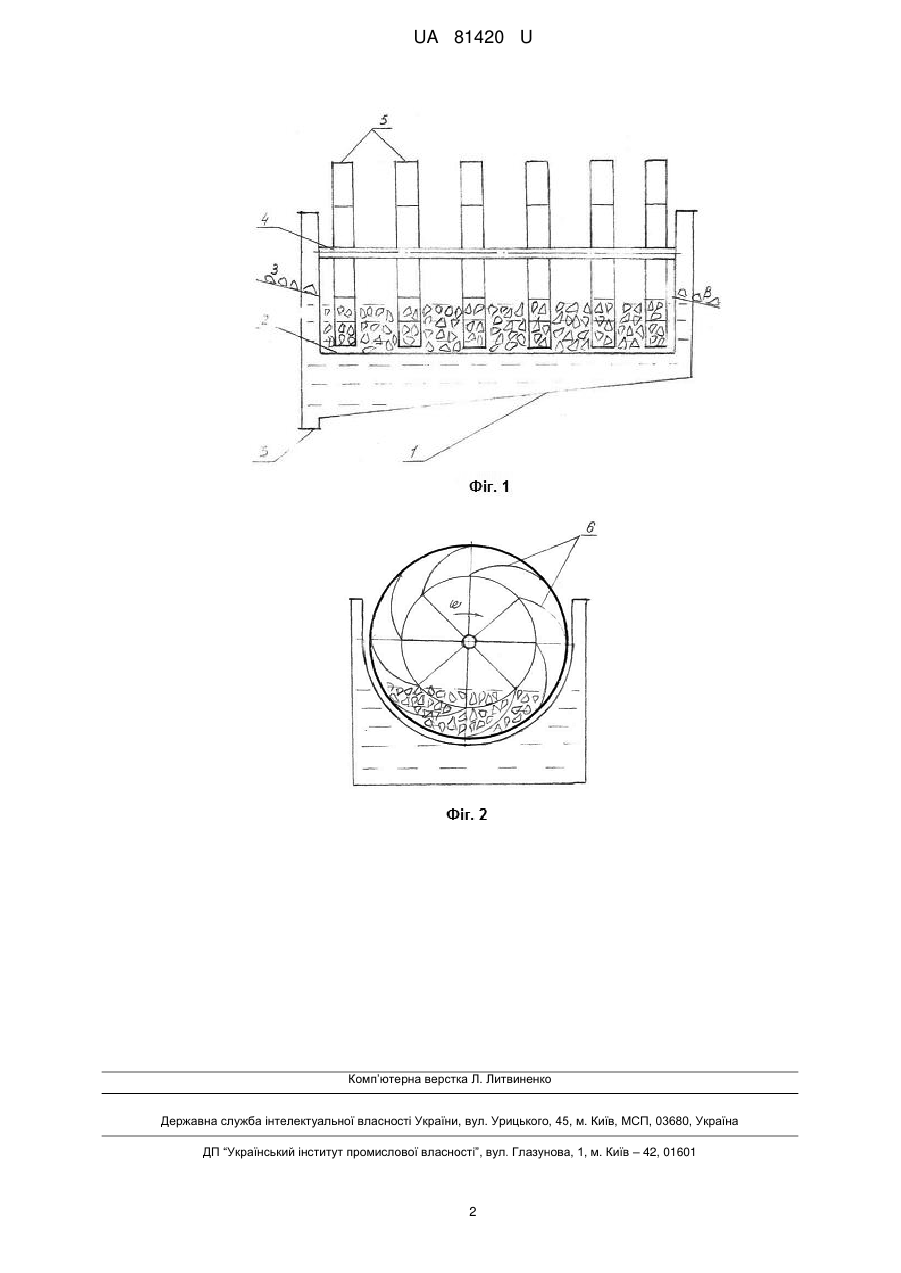

Реферат: UA 81420 U UA 81420 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в цукровій та інших галузях сільського господарства для миття коренеплодів. Відома мийна лопатева машина А9-КЛА/1, що містить мийну ванну, в якій розміщений вал з закріпленими на ньому миючими стрижнями, що встановлені по гвинтовій лінії (Див. Аминов М.С. и др. Технологическое оборудование консервных заводов. - М.: Агропромиздат, 1986 стр.22-23). Недоліками даного пристрою є низька ступінь перемішування коренеплодів і великі енергозатрати на їх перемішування при митті. Найбільш близьким до запропонованої корисної моделі є пристрій для миття коренебульбоплодів, який містить ванну, вал з закріпленими на ньому барабанами, які виконані з можливістю обертання в протилежних напрямках один відносно одного, і хвилеподібними Гподібними лопатками [див. пат. України № 200704892, кл. 23N12/00, 2007 p.]. Недоліком даного пристрою є складність і дороговартісність його конструктивного виконання та великі егнергозатрати на перетирання коренеплодів при митті. В основу корисної моделі поставлена задача у пристрої для миття коренебульбоплодів шляхом зміни його конструкції досягти підвищення інтенсивності процесу миття, ступеню відмивання коренеплодів та послаблення навантажень на привідний механізм завдяки зміні конструкції барабанів, внаслідок чого досягається економія електроенергії. Для вирішення поставленої задачі в пристрої для миття коренеплодів, що містить мийну ванну, вал з закріпленими на ньому барабанами, які виконані з можливістю обертання, відповідно до запропонованої корисної моделі елементи перемішування виконані у вигляді перфорованих циліндричних барабанів, у внутрішній частині поверхні яких закріплені пластини з кутом нахилу в сторону вивантаження, а на внутрішній стороні пластин закріплений гумовий шипований матеріал. На приведених кресленнях зображена схема пристрою для миття коренеплодів. На фіг. 1 загальний вигляд, на фіг. 2 - вид збоку. На фіг. 1 літерами позначені: 3 - завантаження коренеплодів; В вивантаження; М - мийна вода. Пристрій для миття коренеплодів містить камеру 1, в якій встановлена ванна 2. У камері 1 передбачено патрубок 3 для видалення осілого бруду. У ванні 2 встановлений вал 4, на якому з можливістю обертання з певним інтервалом встановлені неширокі циліндричні барабани 5, поверхня яких перфорована. На внутрішній поверхні барабанів 5 закріплені пластини 6 з нахилом в сторону вивантаження. На внутрішній поверхні пластин 6 закріплений гумовий шипований матеріал. Пристрій для миття коренеплодів працює наступним чином. Перед початком роботи ванну 2 заповнюють водою. Через завантажувальну частину коренеплоди потрапляють в ванну 2, де вони змочуються водою і при обертанні барабанів 5 коренеплоди в їх нижній частині підхоплюються внутрішньою частиною пластин 6, проходять первинне очищення завдяки контакту із шипами гумового покриття пластин 6 та піднімаються ними вгору, при цьому перетираючись в зонах бокових сторін барабанів 5 із коренеплодами, які знаходяться у ванні 2 поза барабанами 5. При досягненні певної висоти коренеплоди переміщуються вниз з одночасним переміщенням на крок до наступного ряду пластин 6 в сторону вивантаження. В кінці коренеплоди вивантажуються і споліскуються. Таким чином, використання пристрою для миття коренеплодів дозволяє значно знизити енерговитрати на перемішування коренеплодів в порівнянні з пристроями, в яких органи перемішування виконані у вигляді кулаків, пластин або стрижнів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для миття коренеплодів, що містить мийну ванну та вал з закріпленими на ньому барабанами, які виконані з можливістю обертання, який відрізняється тим, що елементи перемішування виконані у вигляді перфорованих циліндричних барабанів, у внутрішній частині поверхні яких закріплені пластини з кутом нахилу в сторону вивантаження, а на внутрішній стороні пластин закріплений гумовий шипований матеріал. 1 UA 81420 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
