Розподільник рідини

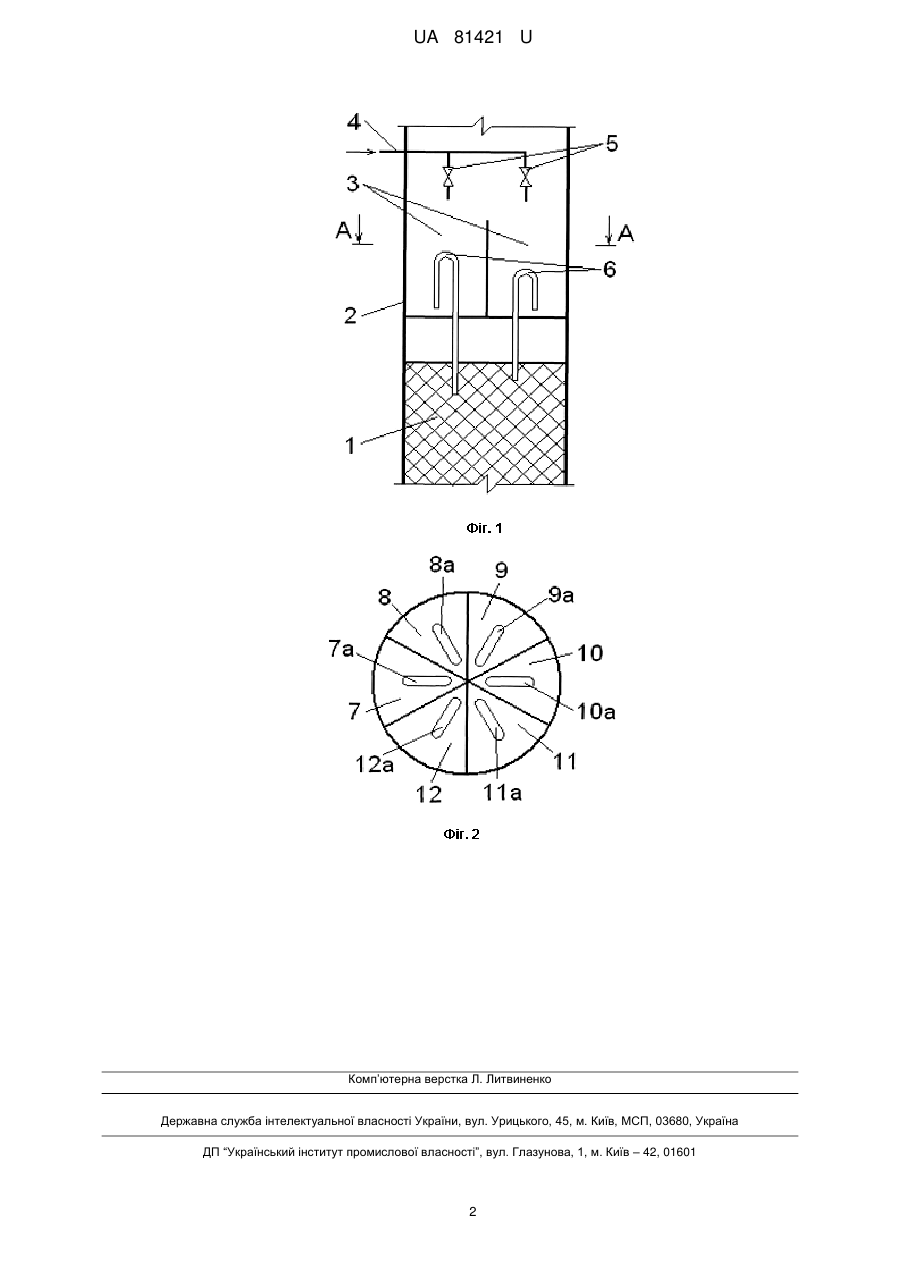

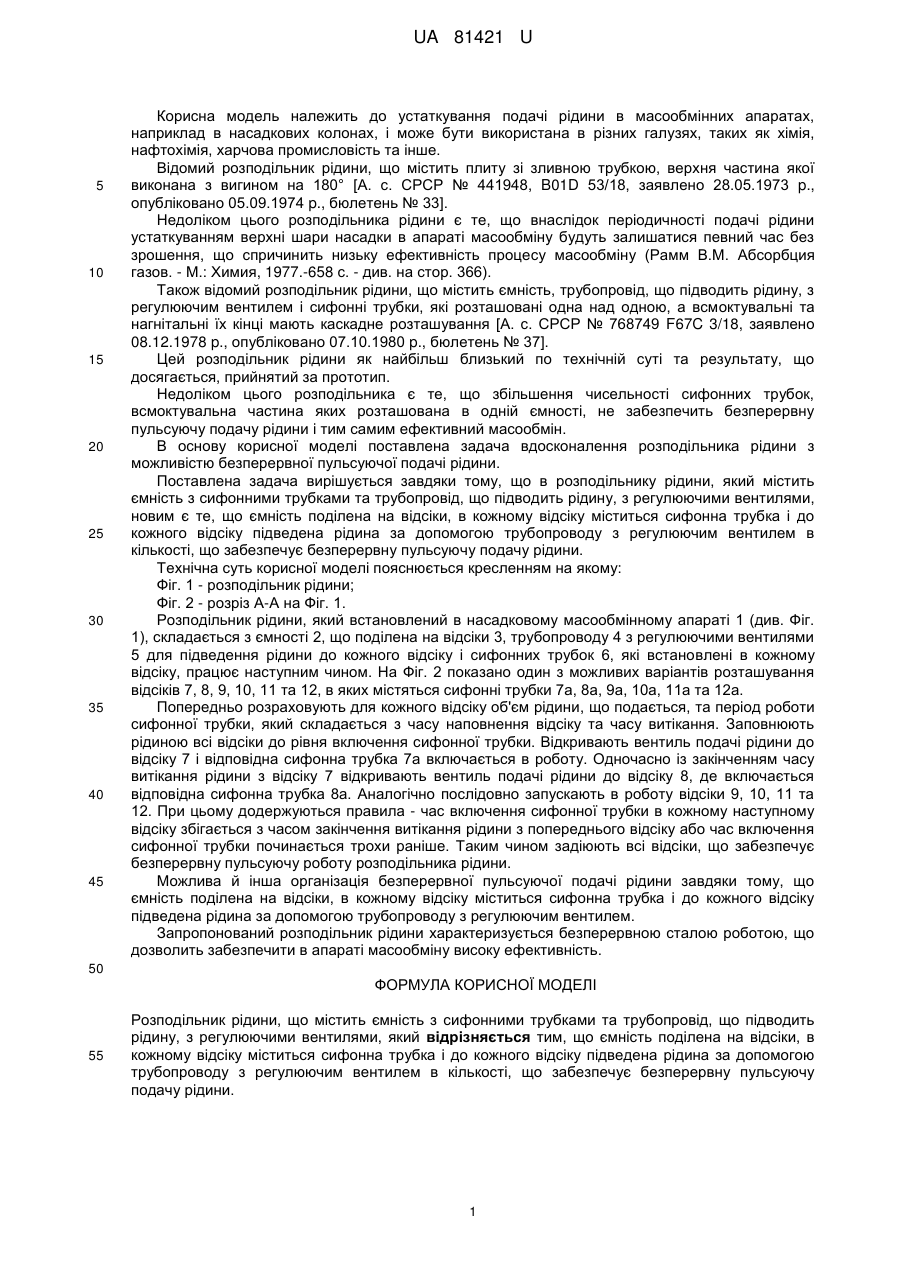

Реферат: Розподільник рідини містить ємність з сифонними трубками та трубопровід, що підводить рідину, з регулюючими вентилями. Ємність поділена на відсіки. В кожному відсіку міститься сифонна трубка і до кожного відсіку підведена рідина за допомогою трубопроводу з регулюючим вентилем в кількості, що забезпечує безперервну пульсуючу подачу рідини. UA 81421 U (12) UA 81421 U UA 81421 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до устаткування подачі рідини в масообмінних апаратах, наприклад в насадкових колонах, і може бути використана в різних галузях, таких як хімія, нафтохімія, харчова промисловість та інше. Відомий розподільник рідини, що містить плиту зі зливною трубкою, верхня частина якої виконана з вигином на 180° [А. с. СРСР № 441948, B01D 53/18, заявлено 28.05.1973 p., опубліковано 05.09.1974 p., бюлетень № 33]. Недоліком цього розподільника рідини є те, що внаслідок періодичності подачі рідини устаткуванням верхні шари насадки в апараті масообміну будуть залишатися певний час без зрошення, що спричинить низьку ефективність процесу масообміну (Рамм В.М. Абсорбция газов. - М.: Химия, 1977.-658 с. - див. на стор. 366). Також відомий розподільник рідини, що містить ємність, трубопровід, що підводить рідину, з регулюючим вентилем і сифонні трубки, які розташовані одна над одною, а всмоктувальні та нагнітальні їх кінці мають каскадне розташування [А. с. СРСР № 768749 F67C 3/18, заявлено 08.12.1978 p., опубліковано 07.10.1980 p., бюлетень № 37]. Цей розподільник рідини як найбільш близький по технічній суті та результату, що досягається, прийнятий за прототип. Недоліком цього розподільника є те, що збільшення чисельності сифонних трубок, всмоктувальна частина яких розташована в одній ємності, не забезпечить безперервну пульсуючу подачу рідини і тим самим ефективний масообмін. В основу корисної моделі поставлена задача вдосконалення розподільника рідини з можливістю безперервної пульсуючої подачі рідини. Поставлена задача вирішується завдяки тому, що в розподільнику рідини, який містить ємність з сифонними трубками та трубопровід, що підводить рідину, з регулюючими вентилями, новим є те, що ємність поділена на відсіки, в кожному відсіку міститься сифонна трубка і до кожного відсіку підведена рідина за допомогою трубопроводу з регулюючим вентилем в кількості, що забезпечує безперервну пульсуючу подачу рідини. Технічна суть корисної моделі пояснюється кресленням на якому: Фіг. 1 - розподільник рідини; Фіг. 2 - розріз А-А на Фіг. 1. Розподільник рідини, який встановлений в насадковому масообмінному апараті 1 (див. Фіг. 1), складається з ємності 2, що поділена на відсіки 3, трубопроводу 4 з регулюючими вентилями 5 для підведення рідини до кожного відсіку і сифонних трубок 6, які встановлені в кожному відсіку, працює наступним чином. На Фіг. 2 показано один з можливих варіантів розташування відсіків 7, 8, 9, 10, 11 та 12, в яких містяться сифонні трубки 7а, 8а, 9а, 10а, 11а та 12а. Попередньо розраховують для кожного відсіку об'єм рідини, що подається, та період роботи сифонної трубки, який складається з часу наповнення відсіку та часу витікання. Заповнюють рідиною всі відсіки до рівня включення сифонної трубки. Відкривають вентиль подачі рідини до відсіку 7 і відповідна сифонна трубка 7а включається в роботу. Одночасно із закінченням часу витікання рідини з відсіку 7 відкривають вентиль подачі рідини до відсіку 8, де включається відповідна сифонна трубка 8а. Аналогічно послідовно запускають в роботу відсіки 9, 10, 11 та 12. При цьому додержуються правила - час включення сифонної трубки в кожному наступному відсіку збігається з часом закінчення витікання рідини з попереднього відсіку або час включення сифонної трубки починається трохи раніше. Таким чином задіюють всі відсіки, що забезпечує безперервну пульсуючу роботу розподільника рідини. Можлива й інша організація безперервної пульсуючої подачі рідини завдяки тому, що ємність поділена на відсіки, в кожному відсіку міститься сифонна трубка і до кожного відсіку підведена рідина за допомогою трубопроводу з регулюючим вентилем. Запропонований розподільник рідини характеризується безперервною сталою роботою, що дозволить забезпечити в апараті масообміну високу ефективність. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розподільник рідини, що містить ємність з сифонними трубками та трубопровід, що підводить рідину, з регулюючими вентилями, який відрізняється тим, що ємність поділена на відсіки, в кожному відсіку міститься сифонна трубка і до кожного відсіку підведена рідина за допомогою трубопроводу з регулюючим вентилем в кількості, що забезпечує безперервну пульсуючу подачу рідини. 1 UA 81421 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
