Куля для пневматичної зброї

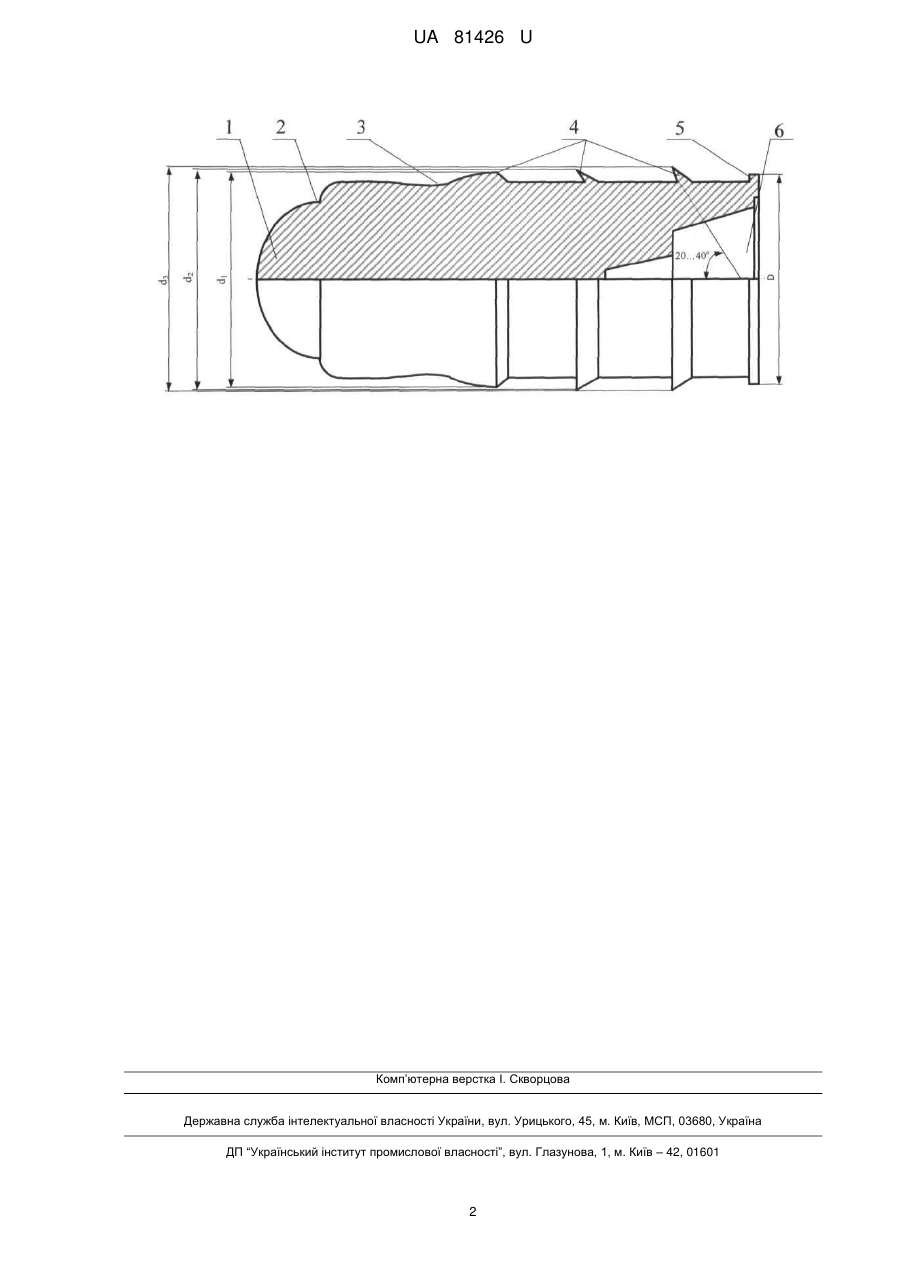

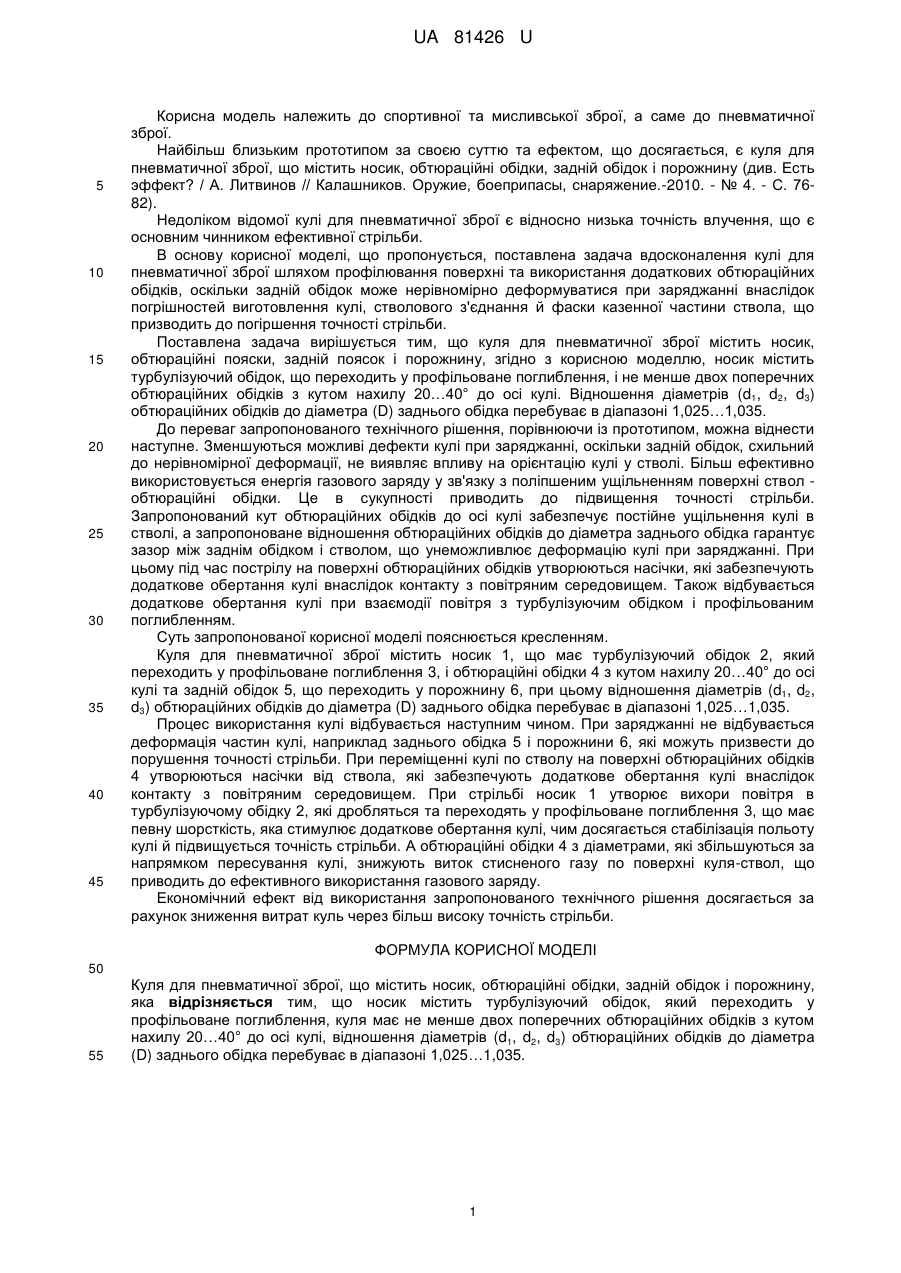

Реферат: UA 81426 U UA 81426 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до спортивної та мисливської зброї, а саме до пневматичної зброї. Найбільш близьким прототипом за своєю суттю та ефектом, що досягається, є куля для пневматичної зброї, що містить носик, обтюраційні обідки, задній обідок і порожнину (див. Есть эффект? / А. Литвинов // Калашников. Оружие, боеприпасы, снаряжение.-2010. - № 4. - С. 7682). Недоліком відомої кулі для пневматичної зброї є відносно низька точність влучення, що є основним чинником ефективної стрільби. В основу корисної моделі, що пропонується, поставлена задача вдосконалення кулі для пневматичної зброї шляхом профілювання поверхні та використання додаткових обтюраційних обідків, оскільки задній обідок може нерівномірно деформуватися при заряджанні внаслідок погрішностей виготовлення кулі, стволового з'єднання й фаски казенної частини ствола, що призводить до погіршення точності стрільби. Поставлена задача вирішується тим, що куля для пневматичної зброї містить носик, обтюраційні пояски, задній поясок і порожнину, згідно з корисною моделлю, носик містить турбулізуючий обідок, що переходить у профільоване поглиблення, і не менше двох поперечних обтюраційних обідків з кутом нахилу 20…40° до осі кулі. Відношення діаметрів (d1, d2, d3) обтюраційних обідків до діаметра (D) заднього обідка перебуває в діапазоні 1,025…1,035. До переваг запропонованого технічного рішення, порівнюючи із прототипом, можна віднести наступне. Зменшуються можливі дефекти кулі при заряджанні, оскільки задній обідок, схильний до нерівномірної деформації, не виявляє впливу на орієнтацію кулі у стволі. Більш ефективно використовується енергія газового заряду у зв'язку з поліпшеним ущільненням поверхні ствол обтюраційні обідки. Це в сукупності приводить до підвищення точності стрільби. Запропонований кут обтюраційних обідків до осі кулі забезпечує постійне ущільнення кулі в стволі, а запропоноване відношення обтюраційних обідків до діаметра заднього обідка гарантує зазор між заднім обідком і стволом, що унеможливлює деформацію кулі при заряджанні. При цьому під час пострілу на поверхні обтюраційних обідків утворюються насічки, які забезпечують додаткове обертання кулі внаслідок контакту з повітряним середовищем. Також відбувається додаткове обертання кулі при взаємодії повітря з турбулізуючим обідком і профільованим поглибленням. Суть запропонованої корисної моделі пояснюється кресленням. Куля для пневматичної зброї містить носик 1, що має турбулізуючий обідок 2, який переходить у профільоване поглиблення 3, і обтюраційні обідки 4 з кутом нахилу 20…40° до осі кулі та задній обідок 5, що переходить у порожнину 6, при цьому відношення діаметрів (d1, d2, d3) обтюраційних обідків до діаметра (D) заднього обідка перебуває в діапазоні 1,025…1,035. Процес використання кулі відбувається наступним чином. При заряджанні не відбувається деформація частин кулі, наприклад заднього обідка 5 і порожнини 6, які можуть призвести до порушення точності стрільби. При переміщенні кулі по стволу на поверхні обтюраційних обідків 4 утворюються насічки від ствола, які забезпечують додаткове обертання кулі внаслідок контакту з повітряним середовищем. При стрільбі носик 1 утворює вихори повітря в турбулізуючому обідку 2, які дробляться та переходять у профільоване поглиблення 3, що має певну шорсткість, яка стимулює додаткове обертання кулі, чим досягається стабілізація польоту кулі й підвищується точність стрільби. А обтюраційні обідки 4 з діаметрами, які збільшуються за напрямком пересування кулі, знижують виток стисненого газу по поверхні куля-ствол, що приводить до ефективного використання газового заряду. Економічний ефект від використання запропонованого технічного рішення досягається за рахунок зниження витрат куль через більш високу точність стрільби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Куля для пневматичної зброї, що містить носик, обтюраційні обідки, задній обідок і порожнину, яка відрізняється тим, що носик містить турбулізуючий обідок, який переходить у профільоване поглиблення, куля має не менше двох поперечних обтюраційних обідків з кутом нахилу 20…40° до осі кулі, відношення діаметрів (d1, d2, d3) обтюраційних обідків до діаметра (D) заднього обідка перебуває в діапазоні 1,025…1,035. 1 UA 81426 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
