Пристрій для гасіння полум’я в газовій магістралі

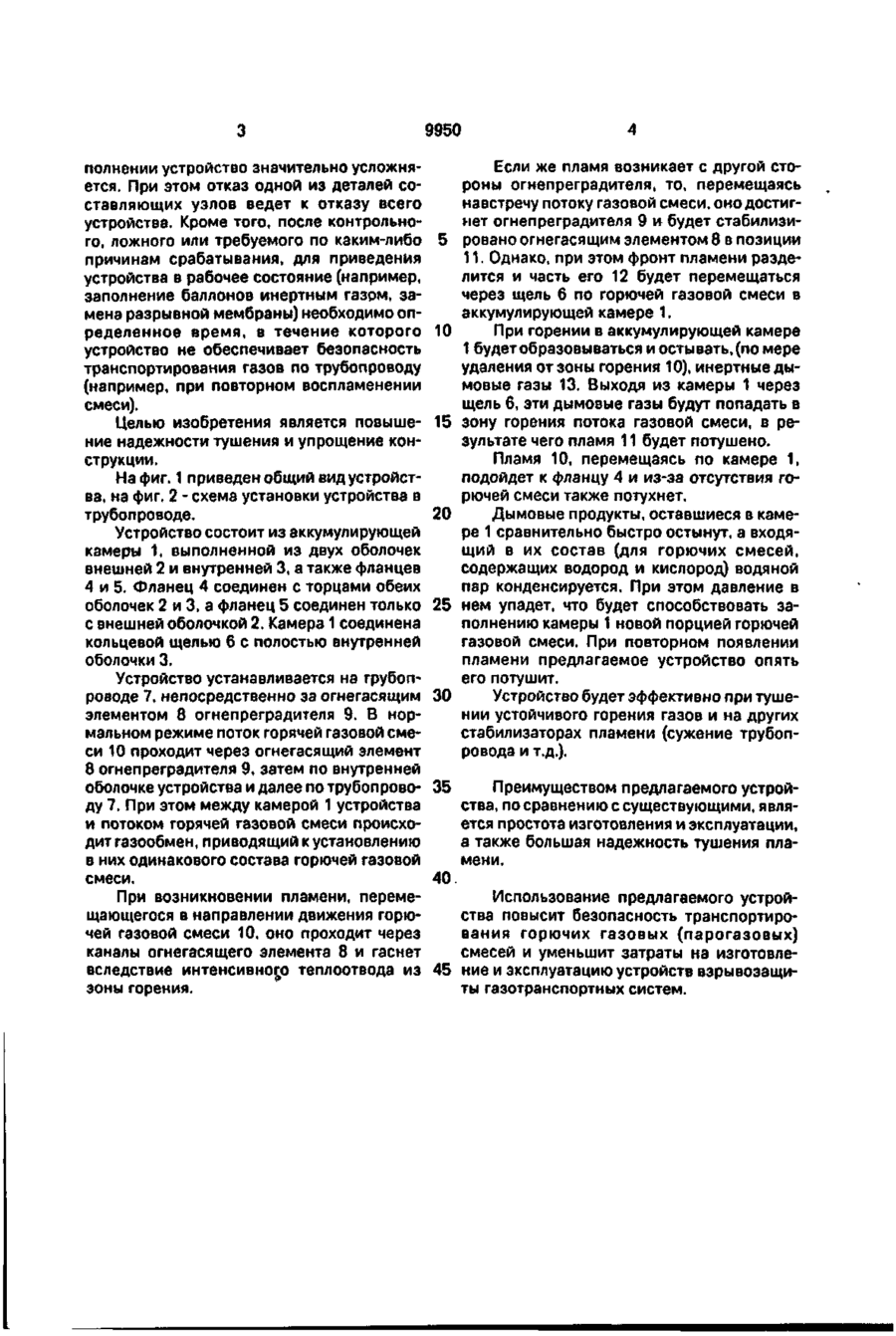

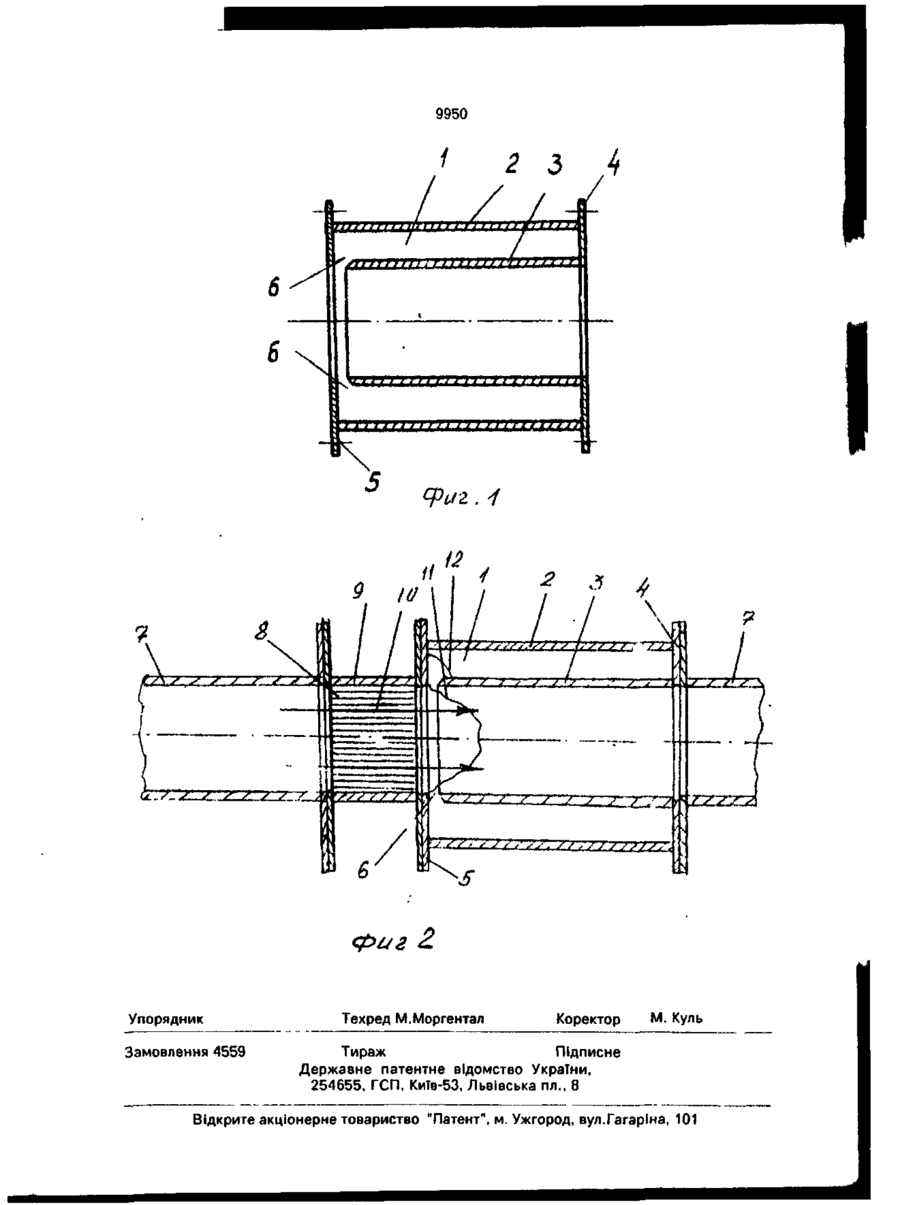

Устройство для тушения пламени в газовой магистрали, содержащее размещенную на магистрали аккумулирующую камеру с входным и выходным патрубками, сообщенную с магистралью через щель, о т л и ч а ю щ е е с я тем, что оно снабжено установленным со стороны входного патрубка огнепреградителем, а щель выполнена кольцевой с образованием зазора между огнепреградителем и концом магистрали. С > Изобретение относится к противопожарной технике и может использоваться в химической, нефтехимической и других отраслях промышленности (в частности, в дегазационных системах угольных шахт), где существует необходимость борьбы с горением газовой смеси, транспортируемой по трубам (магистралям). Для локализации горения газовых смесей в трубопроводах используют огнепреградители. Принцип тушения пламени этими устройствами состоит в пропускании пламени через узкие каналы. При поперечных размерах каналов меньше критических происходит настолько интенсивный отвод тепла поверхностью каналов из зоны горения, что реакция горения прекращается. При совпадении направления движения газовой смеси и перемещения пламени по трубопроводу огнепреградитель не только останавливает пламя, но и тушит его. Если же пламя движется навстречу потоку газовой смеси, то огнепреградитель только останавливает пламя (локализует), но не тушит его и газовая смесь продолжает гореть на выходе из каналов огнегасящего элемента огнепреградителя. В зависимости от типа, огнепреграждающие элементы выдерживают воздействие пламени от 5 (латунная сетка) до 45 мин (слой фарфоровых шариков), после чего элемент выходит из строя, в пламя проходит через огнепреградитель и перемещается далее по трубопроводу. Этот недостаток огнепреградителя частично устраняется повышение огнестойкости огнегасящего элемента: на него при появлении пламени подается распыленная вода. Известно устройство для тушения пламени, позволяющее полностью устранить отмеченный недостаток огнепреградителя путем тушения пламени инертными составами. Это устройство для тушения пламени в трубопроводе содержит аккумулирующую камеру, отделенную от трубопровода через щель разрывной мембраной, источник инертного газа (баллон со сжатым газом), соединяющий их трубопровод и запорно-пусковой узел. Это устройство недостаточно надежно из-за возможности несвоевременно его срабатывания. В автоматическом ис о о ел о О 9950 Если же пламя возникает с другой стополнении устройство значительно усложняроны огнепреградителя, то, перемещаясь ется. При этом отказ одной из деталей сонавстречу потоку газовой смеси, оно достигставляющих узлов ведет к отказу всего нет огнепреградителя 9 и будет стабилизиустройства. Кроме того, после контрольного, ложного или требуемого по каким-либо 5 ровано огнегасящим элементом 8 в позиции 11. Однако, при этом фронт пламени раздепричинам срабатывания, для приведения лится и часть его 12 будет перемещаться устройства в рабочее состояние (например, через щель 6 по горючей газовой смеси в заполнение баллонов инертным газом, зааккумулирующей камере 1. мена разрывной мембраны) необходимо опПри горении в аккумулирующей камере ределенное время, в течение которого 10 1 будет образовываться и остывать, (по мере устройство не обеспечивает безопасность удаления от зоны горения 10), инертные дытранспортирования газов по трубопроводу мовые газы 13. Выходя из камеры 1 через (например, при повторном воспламенении щель б, эти дымовые газы будут попадать в смеси). Целью изобретения является повыше- 15 зону горения потока газовой смеси, в рение надежности тушения и упрощение конзультате чего пламя 11 будет потушено. струкции. Пламя 10, перемещаясь по камере 1, подойдет к фланцу 4 и из-за отсутствия гоНа фиг. 1 приведен общий вид устройстрючей смеси также потухнет. ва, на фиг. 2 - схема установки устройства в трубопроводе. 20 Дымовые продукты, оставшиеся в камеУстройство состоит из аккумулирующей ре 1 сравнительно быстро остынут, а входякамеры 1, выполненной из двух оболочек щий в их состав (для горючих смесей, внешней 2 и внутренней 3, а также фланцев содержащих водород и кислород) водяной 4 и 5. Фланец 4 соединен с торцами обеих пар конденсируется. При этом давление в оболочек 2 и 3, а фланец 5 соединен только 25 нем упадет, что будет способствовать зас внешней оболочкой 2. Камера 1 соединена полнению камеры 1 новой порцией горючей кольцевой щелью 6 с полостью внутренней газовой смеси. При повторном появлении оболочки 3. пламени предлагаемое устройство опять Устройство устанавливается на трубопего потушит. роводе 7, непосредственно за огнегасящим 30 Устройство будет эффективно при тушеэлементом 8 огнепреградителя 9. В норнии устойчивого горения газов и на других мальном режиме поток горячей газовой сместабилизаторах пламени (сужение трубопси 10 проходит через огнегасящий элемент ровода и т.д.). 8 огнепреградителя 9, затем по внутренней оболочке устройства и далее по трубопрово- 35 Преимуществом предлагаемого устройду 7. При этом между камерой 1 устройства ства, по сравнению с существующими, являи потоком горячей газовой смеси происхоется простота изготовления и эксплуатации, дит газообмен, приводящий к установлению а также большая надежность тушения плав них одинакового состава горючей газовой мени. смеси. 40. При возникновении пламени, перемеИспользование предлагаемого устройщающегося в направлении движения горюства повысит безопасность транспортирочей газовой смеси 10. оно проходит через вания горючих газовых (парогазовых) каналы огнегасящего элемента 8 и гаснет смесей и уменьшит затраты на изготовлевследствие интенсивного теплоотвода из 45 ние и эксплуатацию устройств взрывозащизоны горения. ты газотранспортных систем. 9950 r r ж л і м ж ш ж f і г , / м і { і , і і і * м ж, Фаг 2. Упорядник Замовлення 4559 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
