Щітка із змінною геометрією для розкриття коренів рослин

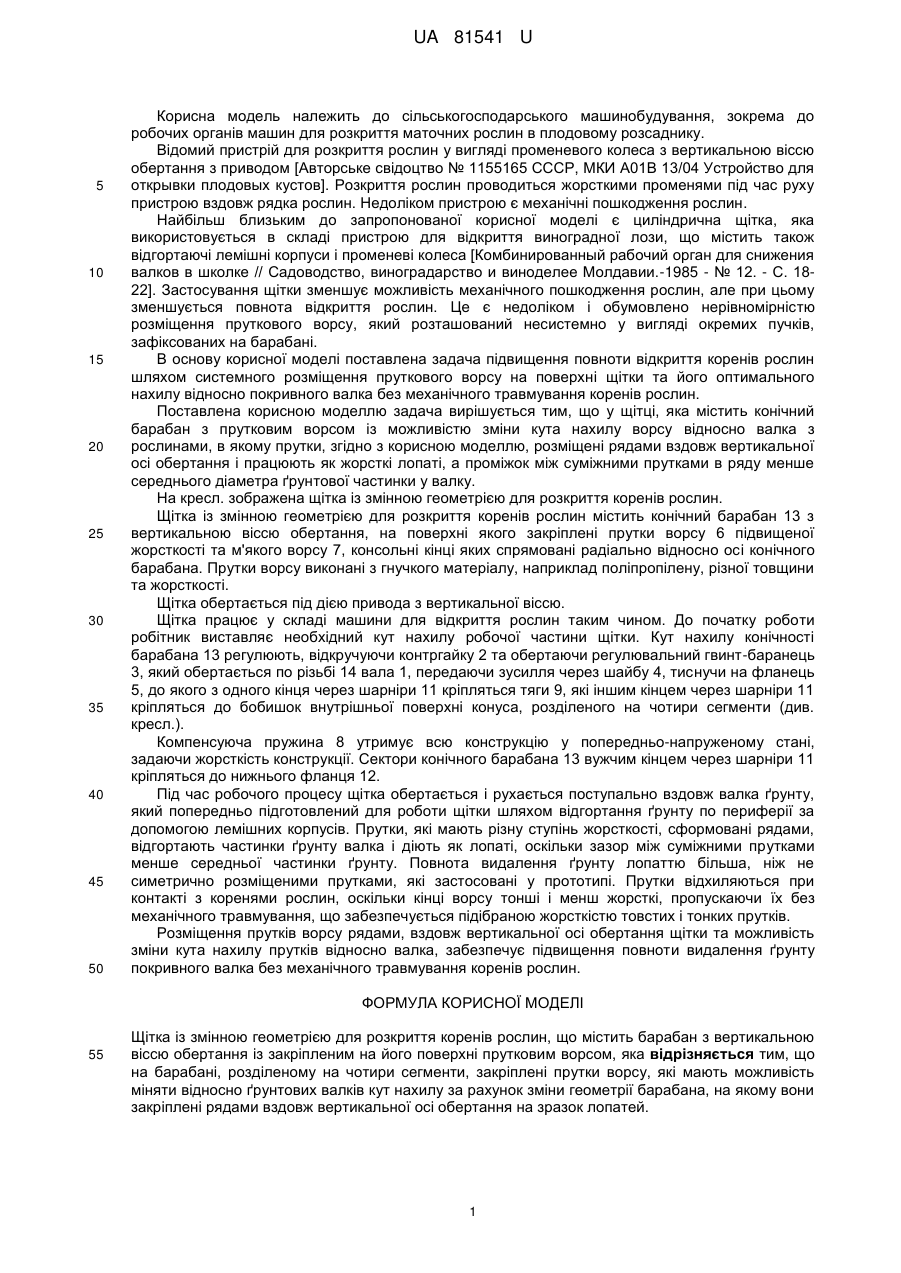

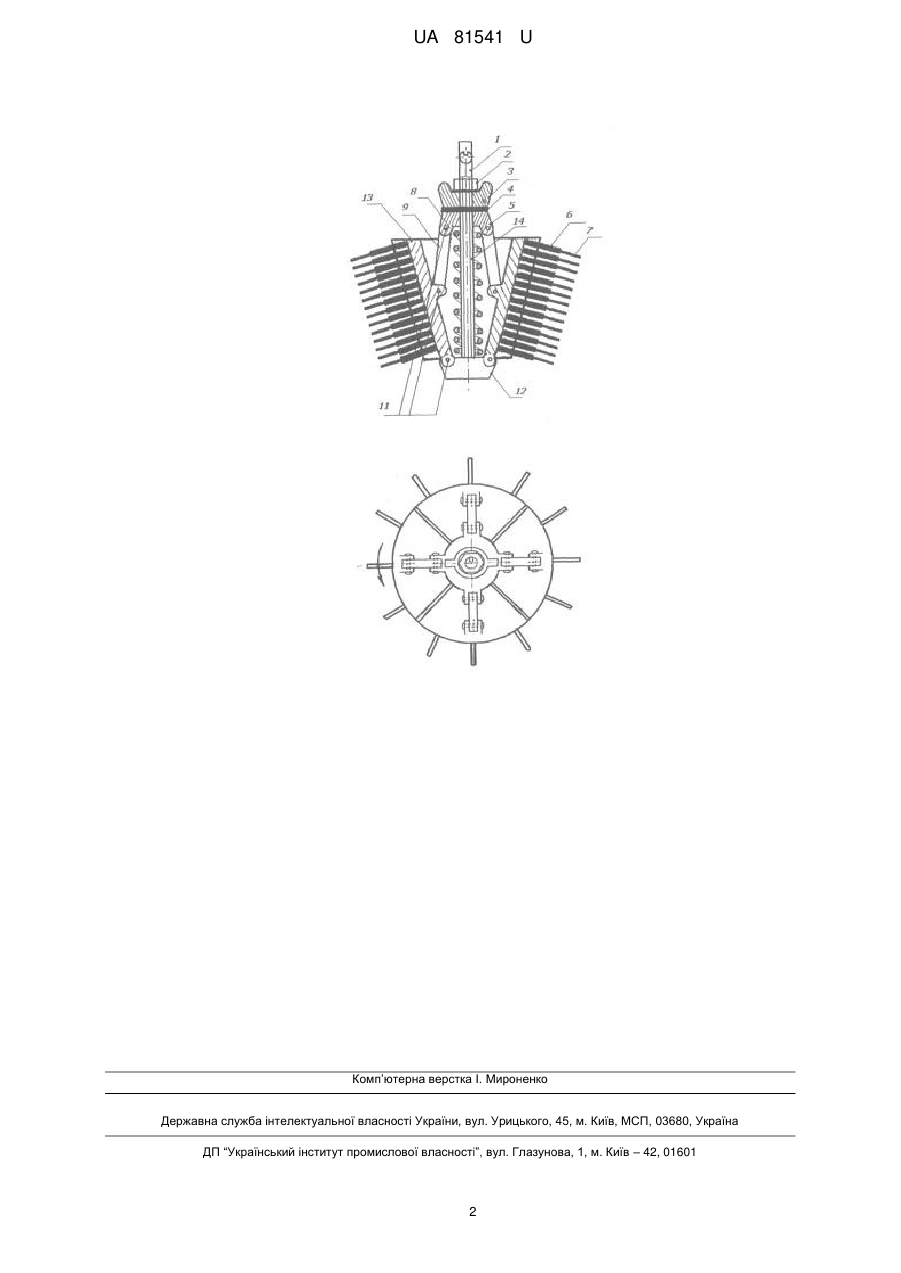

Реферат: Щітка із змінною геометрією для розкриття коренів рослин, що містить барабан з вертикальною віссю обертання із закріпленим на його поверхні прутковим ворсом, крім того на барабані, розділеному на чотири сегменти, закріплені прутки ворсу, які мають можливість міняти відносно ґрунтових валків кут нахилу за рахунок зміни геометрії барабана, на якому вони закріплені рядами вздовж вертикальної осі обертання на зразок лопатей. UA 81541 U (54) ЩІТКА ІЗ ЗМІННОЮ ГЕОМЕТРІЄЮ ДЛЯ РОЗКРИТТЯ КОРЕНІВ РОСЛИН UA 81541 U UA 81541 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів машин для розкриття маточних рослин в плодовому розсаднику. Відомий пристрій для розкриття рослин у вигляді променевого колеса з вертикальною віссю обертання з приводом [Авторське свідоцтво № 1155165 СССР, МКИ А01В 13/04 Устройство для открывки плодовых кустов]. Розкриття рослин проводиться жорсткими променями під час руху пристрою вздовж рядка рослин. Недоліком пристрою є механічні пошкодження рослин. Найбільш близьким до запропонованої корисної моделі є циліндрична щітка, яка використовується в складі пристрою для відкриття виноградної лози, що містить також відгортаючі лемішні корпуси і променеві колеса [Комбинированный рабочий орган для снижения валков в школке // Садоводство, виноградарство и виноделее Молдавии.-1985 - № 12. - С. 1822]. Застосування щітки зменшує можливість механічного пошкодження рослин, але при цьому зменшується повнота відкриття рослин. Це є недоліком і обумовлено нерівномірністю розміщення пруткового ворсу, який розташований несистемно у вигляді окремих пучків, зафіксованих на барабані. В основу корисної моделі поставлена задача підвищення повноти відкриття коренів рослин шляхом системного розміщення пруткового ворсу на поверхні щітки та його оптимального нахилу відносно покривного валка без механічного травмування коренів рослин. Поставлена корисною моделлю задача вирішується тим, що у щітці, яка містить конічний барабан з прутковим ворсом із можливістю зміни кута нахилу ворсу відносно валка з рослинами, в якому прутки, згідно з корисною моделлю, розміщені рядами вздовж вертикальної осі обертання і працюють як жорсткі лопаті, а проміжок між суміжними прутками в ряду менше середнього діаметра ґрунтової частинки у валку. На кресл. зображена щітка із змінною геометрією для розкриття коренів рослин. Щітка із змінною геометрією для розкриття коренів рослин містить конічний барабан 13 з вертикальною віссю обертання, на поверхні якого закріплені прутки ворсу 6 підвищеної жорсткості та м'якого ворсу 7, консольні кінці яких спрямовані радіально відносно осі конічного барабана. Прутки ворсу виконані з гнучкого матеріалу, наприклад поліпропілену, різної товщини та жорсткості. Щітка обертається під дією привода з вертикальної віссю. Щітка працює у складі машини для відкриття рослин таким чином. До початку роботи робітник виставляє необхідний кут нахилу робочої частини щітки. Кут нахилу конічності барабана 13 регулюють, відкручуючи контргайку 2 та обертаючи регулювальний гвинт-баранець 3, який обертається по різьбі 14 вала 1, передаючи зусилля через шайбу 4, тиснучи на фланець 5, до якого з одного кінця через шарніри 11 кріпляться тяги 9, які іншим кінцем через шарніри 11 кріпляться до бобишок внутрішньої поверхні конуса, розділеного на чотири сегменти (див. кресл.). Компенсуюча пружина 8 утримує всю конструкцію у попередньо-напруженому стані, задаючи жорсткість конструкції. Сектори конічного барабана 13 вужчим кінцем через шарніри 11 кріпляться до нижнього фланця 12. Під час робочого процесу щітка обертається і рухається поступально вздовж валка ґрунту, який попередньо підготовлений для роботи щітки шляхом відгортання ґрунту по периферії за допомогою лемішних корпусів. Прутки, які мають різну ступінь жорсткості, сформовані рядами, відгортають частинки ґрунту валка і діють як лопаті, оскільки зазор між суміжними прутками менше середньої частинки ґрунту. Повнота видалення ґрунту лопаттю більша, ніж не симетрично розміщеними прутками, які застосовані у прототипі. Прутки відхиляються при контакті з коренями рослин, оскільки кінці ворсу тонші і менш жорсткі, пропускаючи їх без механічного травмування, що забезпечується підібраною жорсткістю товстих і тонких прутків. Розміщення прутків ворсу рядами, вздовж вертикальної осі обертання щітки та можливість зміни кута нахилу прутків відносно валка, забезпечує підвищення повноти видалення ґрунту покривного валка без механічного травмування коренів рослин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Щітка із змінною геометрією для розкриття коренів рослин, що містить барабан з вертикальною віссю обертання із закріпленим на його поверхні прутковим ворсом, яка відрізняється тим, що на барабані, розділеному на чотири сегменти, закріплені прутки ворсу, які мають можливість міняти відносно ґрунтових валків кут нахилу за рахунок зміни геометрії барабана, на якому вони закріплені рядами вздовж вертикальної осі обертання на зразок лопатей. 1 UA 81541 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
