Зубна щітка із змінною чистильною частиною

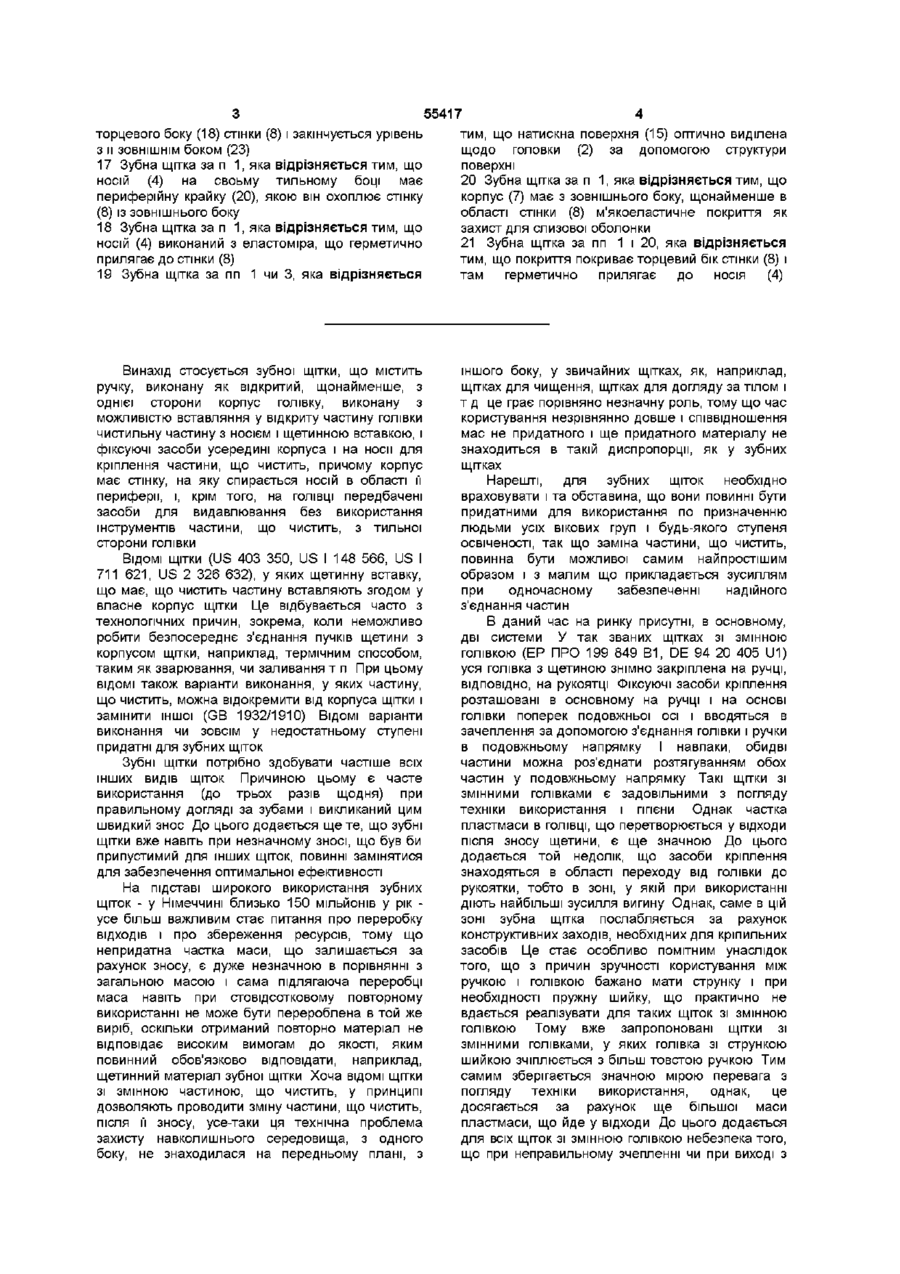

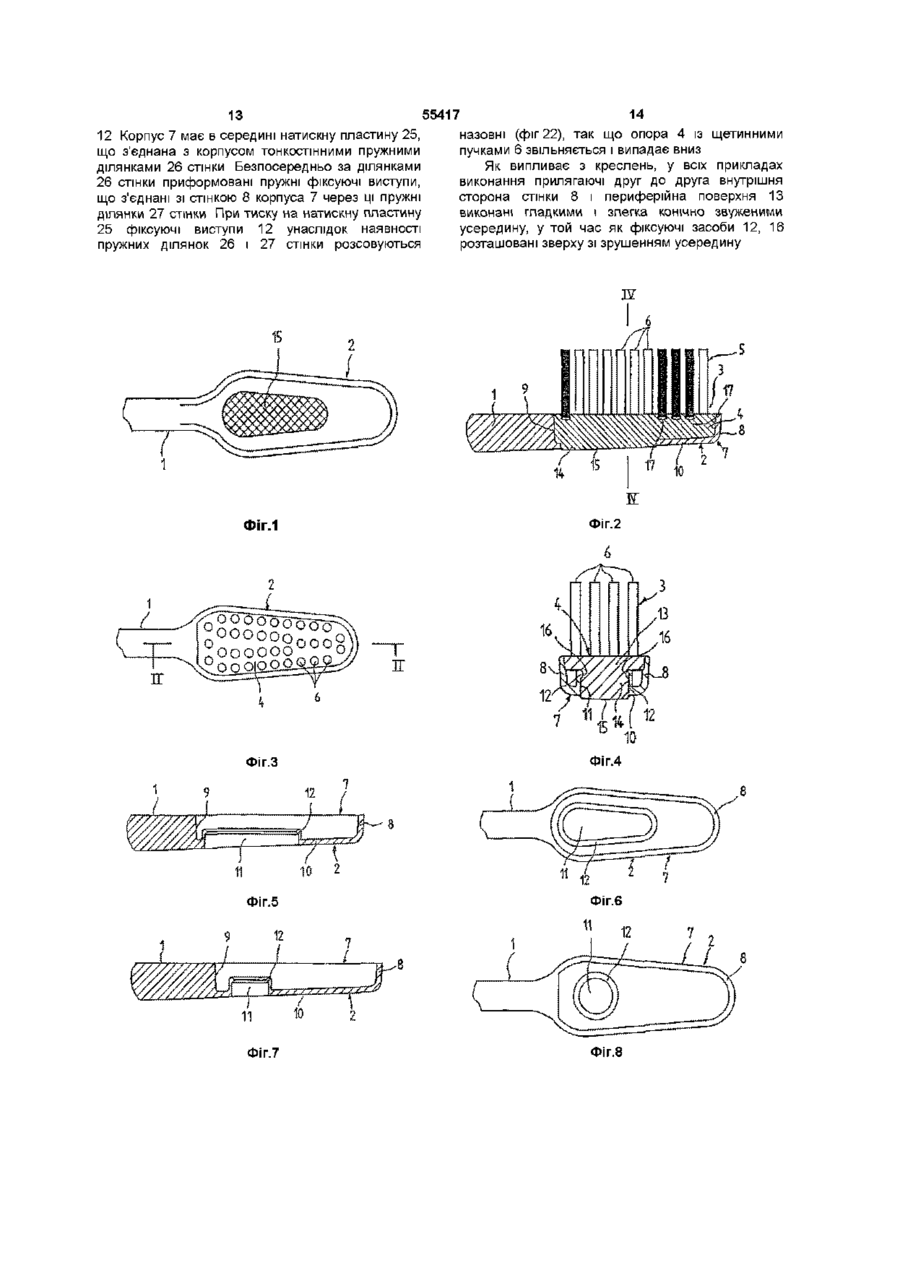

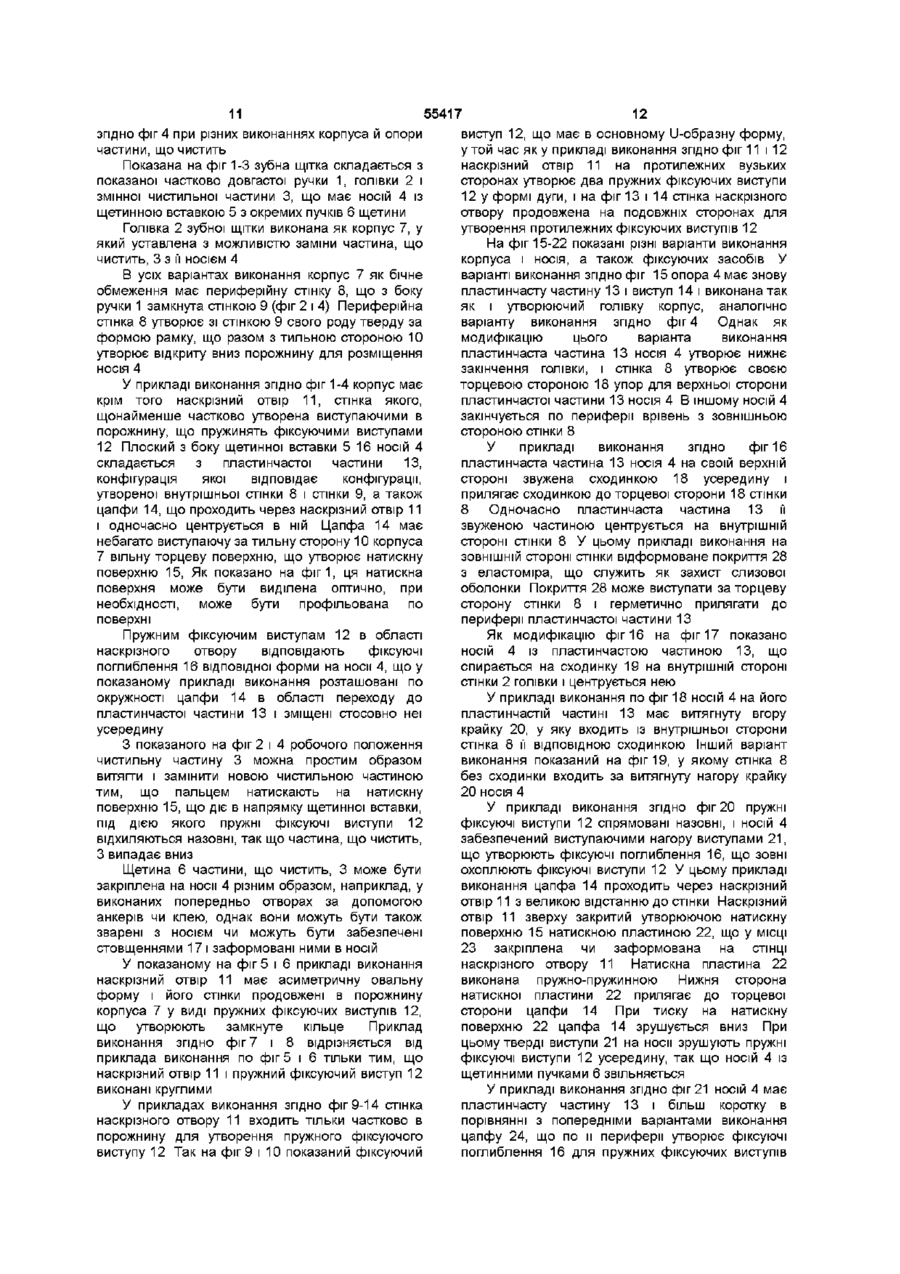

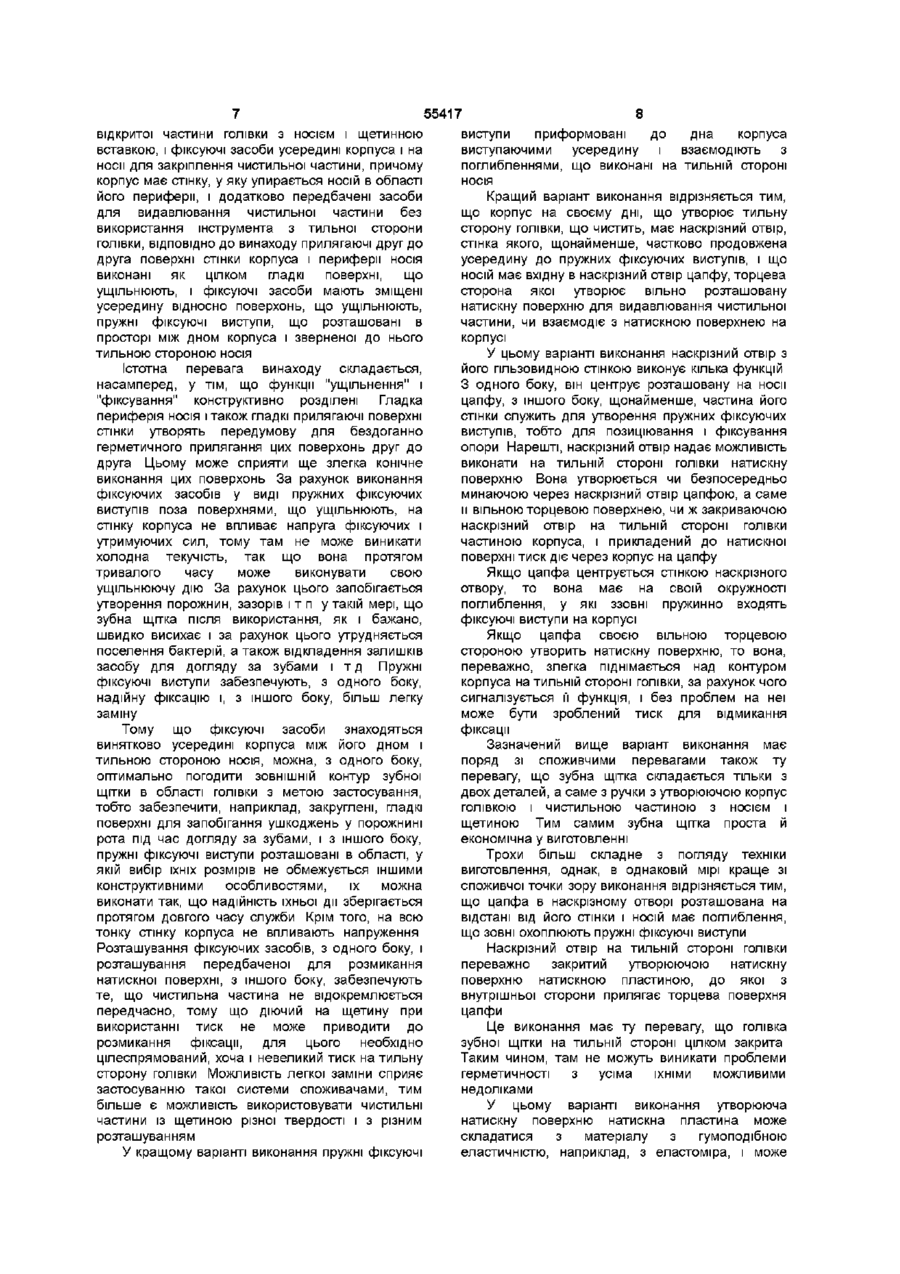

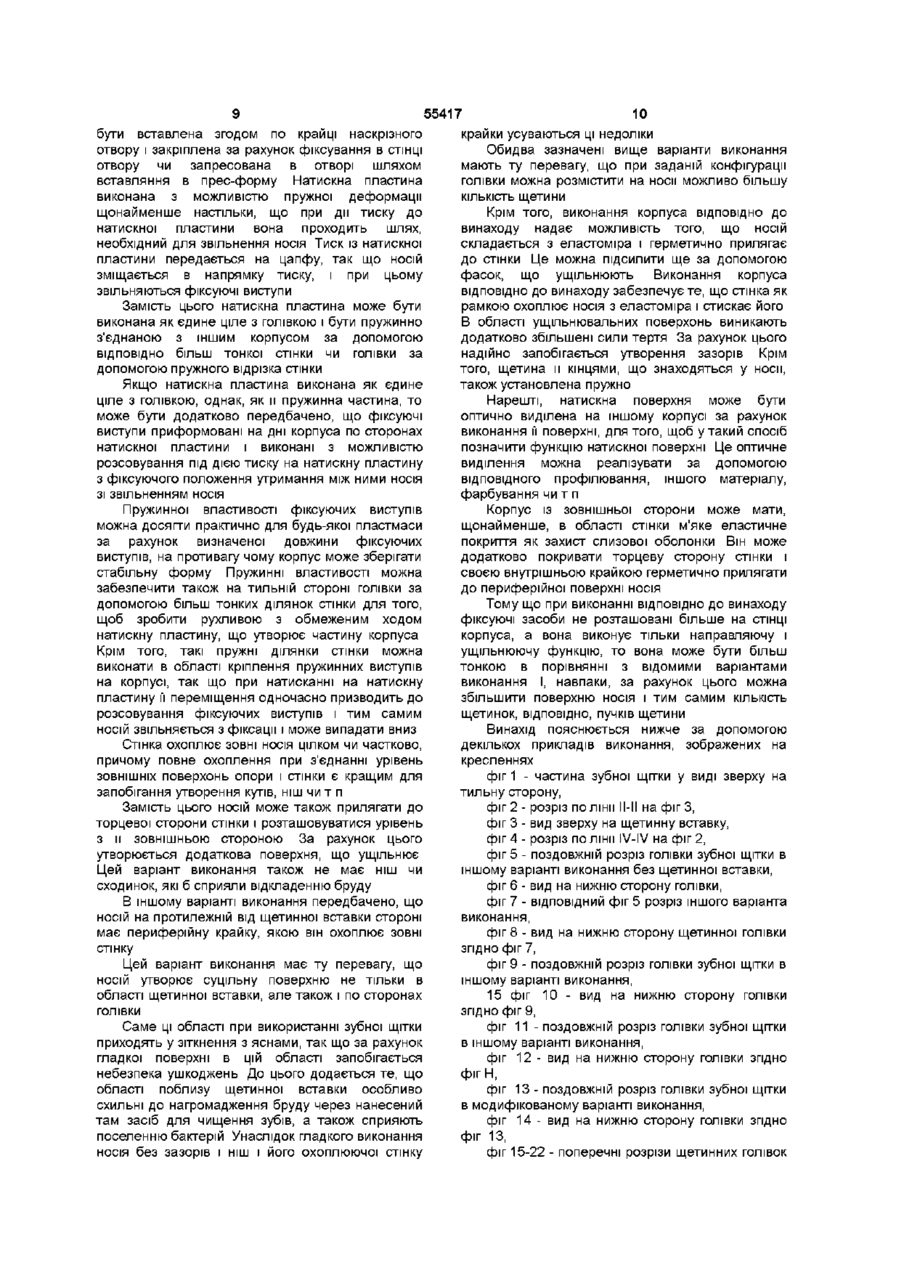

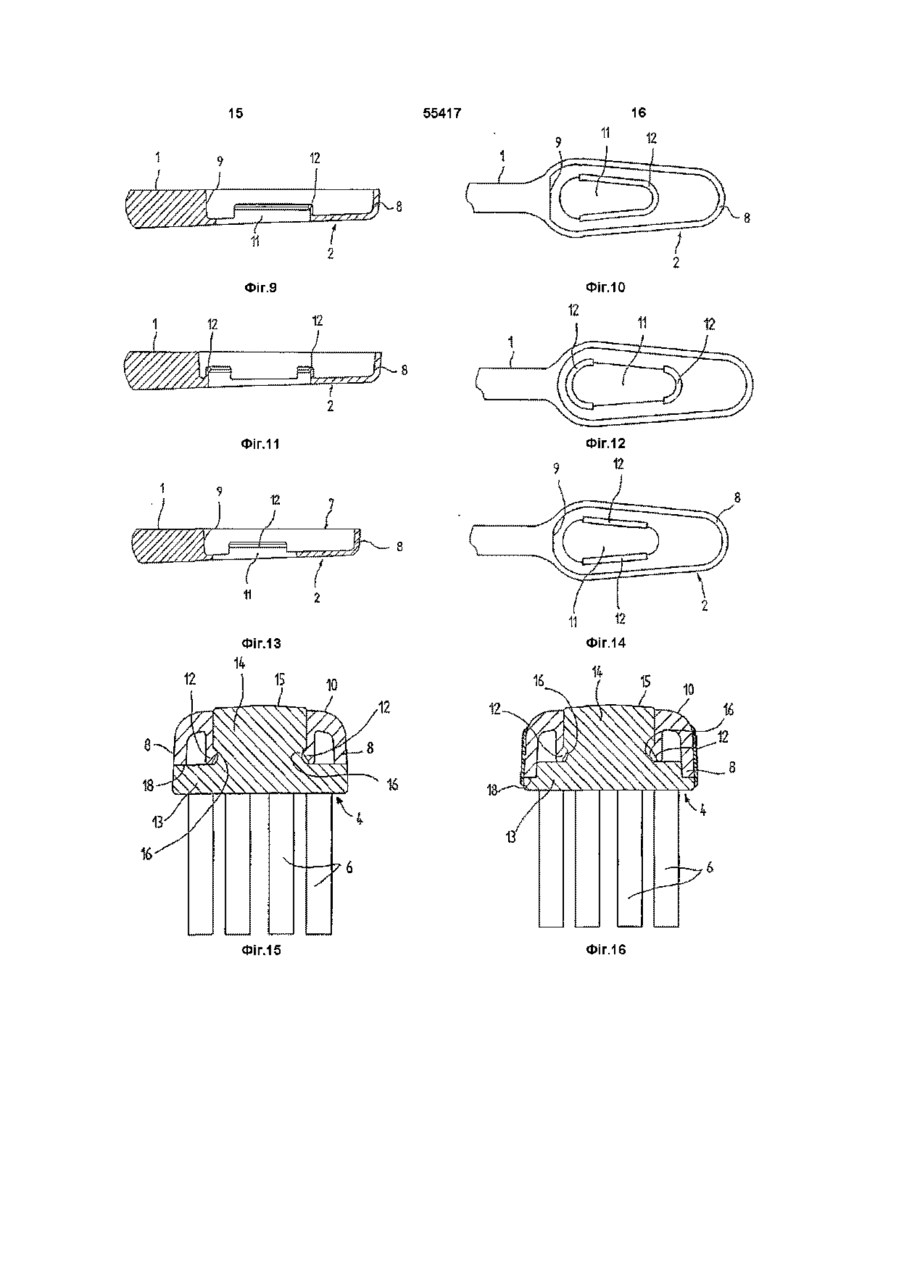

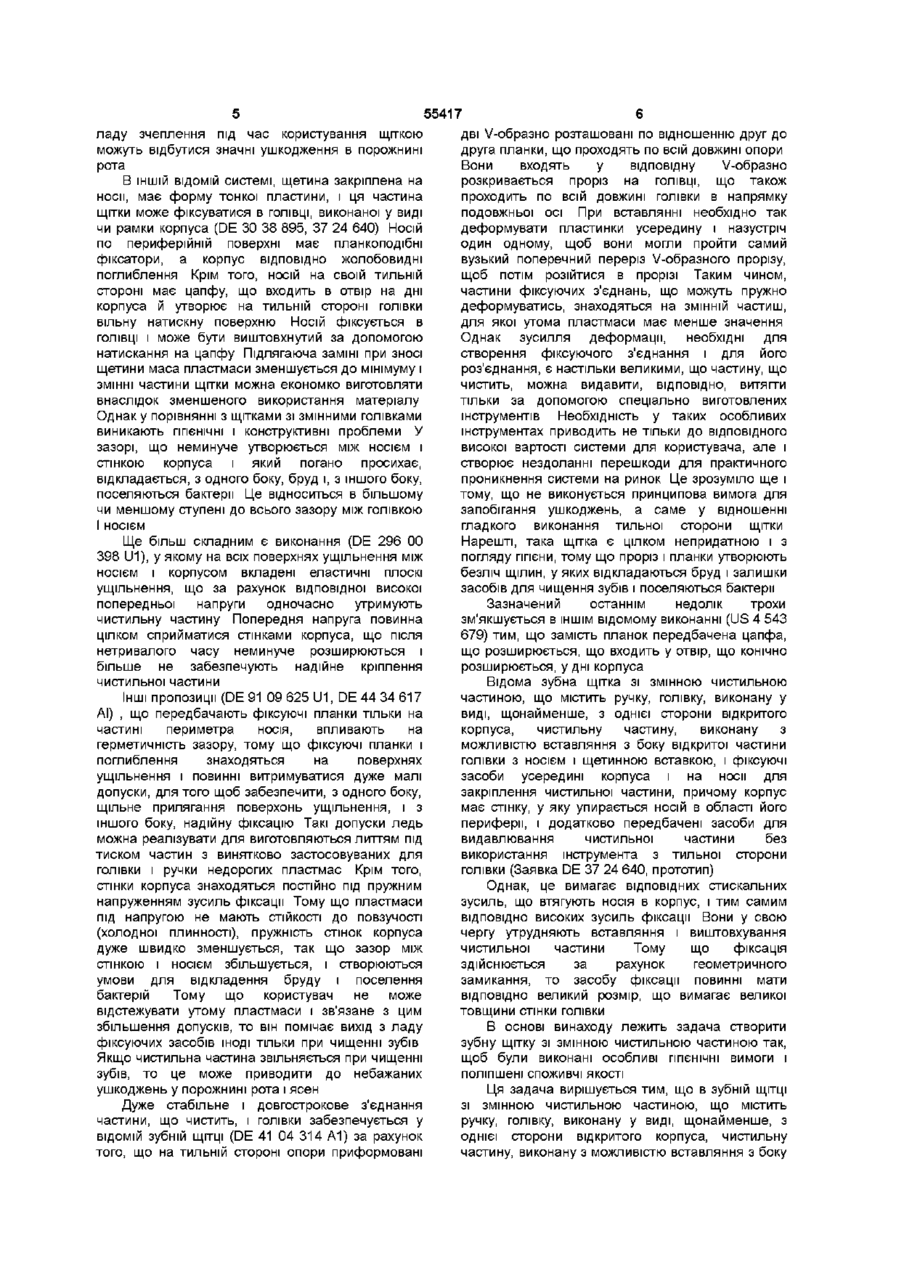

1 Зубна щітка зі змінною чистильною частиною, що містить ручку, головку, виконану у вигляді, щонайменше з одного боку відкритого корпуса, чистильну частину, виконану з можливістю вставляння з боку відкритої частини головки з носієм і щетинною вставкою, і фіксуючі засоби усередині корпуса і на носи для закріплення чистильної частини, причому корпус має стінку, у яку упирається носій в області його периферії, і додатково передбачені засоби для видавлювання чистильної частини без використання інструмента з тильного боку головки, яка відрізняється тим, що прилеглі одна до одної поверхні стінки (8) корпуса (7) і периферії носія (4) виконані як цілком гладкі ущільнювальні поверхні, фіксуючі засоби (12, 16) мають зміщені усередину відносно ущільнювальних поверхонь, пружні фіксуючі виступи, що розташовані в просторі між дном корпуса (7) і зверненого до нього тильним боком носія (4) 2 Зубна щітка за п 1, яка відрізняється тим, що пружні фіксуючі виступи (12) приформовані виступаними усередину на дні корпуса (7) і взаємодіють з поглибленнями, виконаними на тильному боці опори (4) 3 Зубна щітка за пп 1 чи 2, яка відрізняється тим, що дно корпуса (7) має наскрізний отвір (11), стінка якого щонайменше частково продовжена усередину у вигляді пружних фіксуючих виступів (12), і що носій (4) має вхідну в наскрізний отвір (11) цапфу (14), торцевий бік якого для видавлювання чистильної частини (3) утворює вільну натискну поверхню (15) чи взаємодіє з натискною поверхнею (22, 25) на корпусі 4 Зубна щітка за п 3, яка відрізняється тим, що цапфа (14) центрується стінкою наскрізного отвору (11) і на своїй периферії має поглиблення (12) 5 Зубна щітка за пп 1 чи 3, яка відрізняється тим що цапфа (14) своїм вільним торцевим боком виступає за контур корпуса (7) на тильному боці (10) головки (2) 6 Зубна щітка за п 3, яка відрізняється тим, що цапфа (14) розташована в наскрізному отворі на відстані від стінки, і носій (4) має пружні фіксуючі виступи (12), що входять зовні в поглиблення (16) 7 Зубна щітка за пп 3 чи 4, яка відрізняється тим, що наскрізний отвір (11) на тильному боці (10) головки (2) закрито утворюючою натискну поверхню натискною пластиною (22, 25), що внутрішньою стороною прилягає до торцевого боку цапфи (14) 8 Зубна щітка за п 7, яка відрізняється тим, що натискна пластина (25) з'єднана з рештою корпуса (7) пружною ділянкою (26) стінки 9 Зубна щітка за пп 7 чи 8, яка відрізняється тим, що натискна пластина (25) виконана гнучко пружною 10 Зубна щітка за пп 7 чи 8, яка відрізняється тим, що натискна пластина (25) виконана як єдине ціле з головкою 11 Зубна щітка за пп 7 чи 9, яка відрізняється тим, що натискна пластина (22) складається з еластичного матеріалу, переважно з еластоміра 12 Зубна щітка за п 1 1 , яка відрізняється тим, що натискна пластина (22) відлита під тиском разом з головкою за допомогою способу лиття з вставлянням у прес-форму 13 Зубна щітка за п 7, яка відрізняється тим, що натискна пластина (22) відлита під тиском як окрема деталь і закріплена на головці (2) 14 Зубна щітка за п 7, яка відрізняється тим, що фіксуючі виступи (12) приформовані на корпусі (7) збоку поруч з натискною пластиною (22, 25) і виконані з можливістю розсовування з положення фіксування, у якому вони утримують між собою носій (4), за допомогою натискання на натискну пластину (25) зі звільненням носія (4) 15 Зубна щітка за п 1, яка відрізняється тим, що стінка (8) корпуса (7) цілком чи частково охоплює носій (4) із зовнішнього боку 16 Зубна щітка за п 1, яка відрізняється тим, що носій (4) своїм тильним боком прилягає до О Ю ю 55417 тим, що натискна поверхня (15) оптично виділена з и ЗОВНІШНІМ боком (23) щодо головки (2) за допомогою структури поверхні 17 Зубна щітка за п 1, яка відрізняється тим, що носій (4) на своьму тильному боці має 20 Зубна щітка за п 1, яка відрізняється тим, що периферійну крайку (20), якою він охоплює стінку корпус (7) має з зовнішнього боку, щонайменше в (8) із зовнішнього боку області стінки (8) м'якоеластичне покриття як захист для слизової оболонки 18 Зубна щітка за п 1, яка відрізняється тим, що носій (4) виконаний з еластоміра, що герметично 21 Зубна щітка за пп 1 і 20, яка відрізняється прилягає до стінки (8) тим, що покриття покриває торцевий бік стінки (8) і там герметично прилягає до носія (4) 19 Зубна щітка за пп 1 чи 3, яка відрізняється торцевого боку (18) стінки (8) і закінчується урівень Винахід стосується зубної щітки, що містить ручку, виконану як відкритий, щонайменше, з однієї сторони корпус голівку, виконану з можливістю вставляння у відкриту частину голівки чистильну частину з носієм і щетинною вставкою, і фіксуючі засоби усередині корпуса і на носи для кріплення частини, що чистить, причому корпус має стінку, на яку спирається носій в області її периферії, і, крім того, на ГОЛІВЦІ передбачені засоби для видавлювання без використання інструментів частини, що чистить, з тильної сторони голівки ВІДОМІ ЩІТКИ (US 403 350, US І 148 566, US I 711 621, US 2 326 632), у яких щетинну вставку, що має, що чистить частину вставляють згодом у власне корпус щітки Це відбувається часто з технологічних причин, зокрема, коли неможливо робити безпосереднє з'єднання пучків щетини з корпусом щітки, наприклад, термічним способом, таким як зварювання, чи заливання т п При цьому ВІДОМІ також варіанти виконання, у яких частину, що чистить, можна відокремити від корпуса щітки і замінити іншої (GB 1932/1910) ВІДОМІ варіанти виконання чи зовсім у недостатньому ступені придатні для зубних щіток Зубні щітки потрібно здобувати частіше всіх інших видів щіток Причиною цьому є часте використання (до трьох разів щодня) при правильному догляді за зубами і викликаний цим швидкий знос До цього додається ще те, що зубні щітки вже навіть при незначному зносі, що був би припустимий для інших щіток, повинні замінятися для забезпечення оптимальної ефективності На підставі широкого використання зубних щіток - у Німеччині близько 150 МІЛЬЙОНІВ у рік усе більш важливим стає питання про переробку ВІДХОДІВ і про збереження ресурсів, тому що непридатна частка маси, що залишається за рахунок зносу, є дуже незначною в порівнянні з загальною масою і сама підлягаюча переробці маса навіть при стовідсотковому повторному використанні не може бути перероблена в той же виріб, оскільки отриманий повторно матеріал не відповідає високим вимогам до якості, яким повинний обов'язково відповідати, наприклад, щетинний матеріал зубної щітки Хоча ВІДОМІ ЩІТКИ ЗІ змінною частиною, що чистить, у принципі дозволяють проводити зміну частини, що чистить, після її зносу, усе-таки ця технічна проблема захисту навколишнього середовища, з одного боку, не знаходилася на передньому плані, з іншого боку, у звичайних щітках, як, наприклад, щітках для чищення, щітках для догляду за тілом і т д це грає порівняно незначну роль, тому що час користування незрівнянно довше і співвідношення мас не придатного і ще придатного матеріалу не знаходиться в такій диспропорції, як у зубних щітках Нарешті, для зубних щіток необхідно враховувати і та обставина, що вони повинні бути придатними для використання по призначенню людьми усіх вікових груп і будь-якого ступеня освіченості, так що заміна частини, що чистить, повинна бути можливої самим найпростішим образом і з малим що прикладається зусиллям при одночасному забезпеченні надійного з'єднання частин В даний час на ринку присутні, в основному, дві системи У так званих щітках зі змінною голівкою (ЕР ПРО 199 849 В1, DE 94 20 405 U1) уся голівка з щетиною знімно закріплена на ручці, ВІДПОВІДНО, на рукоятці Фіксуючі засоби кріплення розташовані в основному на ручці і на основі голівки поперек подовжньої осі і вводяться в зачеплення за допомогою з'єднання голівки і ручки в подовжньому напрямку І навпаки, обидві частини можна роз'єднати розтягуванням обох частин у подовжньому напрямку Такі щітки зі змінними голівками є задовільними з погляду техніки використання і ГІГІЄНИ Однак частка пластмаси в ГОЛІВЦІ, ЩО перетворюється у відходи після зносу щетини, є ще значною До цього додається той недолік, що засоби кріплення знаходяться в області переходу від голівки до рукоятки, тобто в зоні, у якій при використанні діють найбільші зусилля вигину Однак, саме в цій зоні зубна щітка послабляється за рахунок конструктивних заходів, необхідних для кріпильних засобів Це стає особливо помітним унаслідок того, що з причин зручності користування між ручкою і голівкою бажано мати струнку і при необхідності пружну шийку, що практично не вдається реалізувати для таких щіток зі змінною голівкою Тому вже запропоновані щітки зі змінними голівками, у яких голівка зі стрункою шийкою зчіплюється з більш товстою ручкою Тим самим зберігається значною мірою перевага з погляду техніки використання, однак, це досягається за рахунок ще більшої маси пластмаси, що йде у відходи До цього додається для всіх щіток зі змінною голівкою небезпека того, що при неправильному зчепленні чи при виході з 55417 ладу зчеплення під час користування щіткою можуть відбутися значні ушкодження в порожнині рота В ІНШІЙ ВІДОМІЙ системі, щетина закріплена на носи, має форму тонкої пластини, і ця частина щітки може фіксуватися в ГОЛІВЦІ, виконаної у виді чи рамки корпуса (DE ЗО 38 895, 37 24 640) Носій по периферійній поверхні має планкоподібні фіксатори, а корпус ВІДПОВІДНО жолобовидні поглиблення Крім того, носій на своїй тильній стороні має цапфу, що входить в отвір на дні корпуса й утворює на тильній стороні голівки вільну натискну поверхню Носій фіксується в ГОЛІВЦІ і може бути виштовхнутий за допомогою натискання на цапфу Підлягаюча заміні при зносі щетини маса пластмаси зменшується до мінімуму і ЗМІННІ частини щітки можна економко виготовляти внаслідок зменшеного використання матеріалу Однак у порівнянні з щітками зі змінними голівками виникають ГІГІЄНІЧНІ і конструктивні проблеми У зазорі, що неминуче утворюється між носієм і стінкою корпуса і який погано просихає, відкладається, з одного боку, бруд і, з іншого боку, поселяються бактерії Це відноситься в більшому чи меншому ступені до всього зазору між голівкою І НОСІЄМ Ще більш складним є виконання (DE 296 00 398 U1), у якому на всіх поверхнях ущільнення між носієм і корпусом вкладені еластичні плоскі ущільнення, що за рахунок відповідної високої попередньої напруги одночасно утримують чистильну частину Попередня напруга повинна цілком сприйматися стінками корпуса, що після нетривалого часу неминуче розширюються і більше не забезпечують надійне кріплення чистильної частини Інші пропозиції (DE91 09 625U1, DE 44 34 617 АІ) , що передбачають фіксуючі планки тільки на частині периметра носія, впливають на герметичність зазору, тому що фіксуючі планки і поглиблення знаходяться на поверхнях ущільнення і повинні витримуватися дуже малі допуски, для того щоб забезпечити, з одного боку, щільне прилягання поверхонь ущільнення, і з іншого боку, надійну фіксацію Такі допуски ледь можна реалізувати для виготовляються литтям під тиском частин з винятково застосовуваних для голівки і ручки недорогих пластмас Крім того, стінки корпуса знаходяться постійно під пружним напруженням зусиль фіксації Тому що пластмаси під напругою не мають СТІЙКОСТІ ДО повзучості (холодної плинності), пружність стінок корпуса дуже швидко зменшується, так що зазор між стінкою і носієм збільшується, і створюються умови для відкладення бруду і поселення бактерій Тому що користувач не може відстежувати утому пластмаси і зв'язане з цим збільшення допусків, то він помічає вихід з ладу фіксуючих засобів ІНОДІ ТІЛЬКИ при чищенні зубів Якщо чистильна частина звільняється при чищенні зубів, то це може приводити до небажаних ушкоджень у порожнині рота і ясен Дуже стабільне і довгострокове з'єднання частини, що чистить, і голівки забезпечується у ВІДОМІЙ зубній ЩІТЦІ (DE 41 04 314 А1) за рахунок того, що на тильній стороні опори приформовані дві V-образно розташовані по відношенню друг до друга планки, що проходять по всій довжині опори Вони входять у відповідну V-образно розкривається проріз на ГОЛІВЦІ, ЩО також проходить по всій довжині голівки в напрямку подовжньої осі При вставлянні необхідно так деформувати пластинки усередину і назустріч один одному, щоб вони могли пройти самий вузький поперечний переріз V-образного прорізу, щоб потім розійтися в прорізі Таким чином, частини фіксуючих з'єднань, що можуть пружно деформуватись, знаходяться на ЗМІННІЙ частиш, для якої утома пластмаси має менше значення Однак зусилля деформації, необхідні для створення фіксуючого з'єднання і для його роз'єднання, є настільки великими, що частину, що чистить, можна видавити, ВІДПОВІДНО, ВИТЯГТИ ТІЛЬКИ за допомогою спеціально виготовлених інструментів Необхідність у таких особливих інструментах приводить не тільки до ВІДПОВІДНОГО високої вартості системи для користувача, але і створює нездоланні перешкоди для практичного проникнення системи на ринок Це зрозуміло ще і тому, що не виконується принципова вимога для запобігання ушкоджень, а саме у відношенні гладкого виконання тильної сторони щітки Нарешті, така щітка є цілком непридатною і з погляду ГІГІЄНИ, тому що проріз і планки утворюють безліч щілин, у яких відкладаються бруд і залишки засобів для чищення зубів і поселяються бактерії Зазначений останнім недолік трохи зм'якшується в ІНШІМ відомому виконанні (US 4 543 679) тим, що замість планок передбачена цапфа, що розширюється, що входить у отвір, що конічно розширюється, у дні корпуса Відома зубна щітка зі змінною чистильною частиною, що містить ручку, голівку, виконану у виді, щонайменше, з однієї сторони відкритого корпуса, чистильну частину, виконану з можливістю вставляння з боку відкритої частини голівки з носієм і щетинною вставкою, і фіксуючі засоби усередині корпуса і на носи для закріплення чистильної частини, причому корпус має стінку, у яку упирається носій в області його периферії, і додатково передбачені засоби для видавлювання чистильної частини без використання інструмента з тильної сторони голівки (Заявка DE 37 24 640, прототип) Однак, це вимагає ВІДПОВІДНИХ стискальних зусиль, що втягують носія в корпус, і тим самим ВІДПОВІДНО високих зусиль фіксації Вони у свою чергу утрудняють вставляння і виштовхування чистильної частини Тому що фіксація здійснюється за рахунок геометричного замикання, то засобу фіксації повинні мати ВІДПОВІДНО великий розмір, що вимагає великої ТОВЩИНИ СТІНКИ ГОЛІВКИ В основі винаходу лежить задача створити зубну щітку зі змінною чистильною частиною так, щоб були виконані особливі ГІГІЄНІЧНІ ВИМОГИ І поліпшені споживчі якості Ця задача вирішується тим, що в зубній ЩІТЦІ ЗІ змінною чистильною частиною, що містить ручку, голівку, виконану у виді, щонайменше, з однієї сторони відкритого корпуса, чистильну частину, виконану з можливістю вставляння з боку 55417 8 виступи приформовані до дна корпуса відкритої частини голівки з носієм і щетинною виступаючими усередину і взаємодіють з вставкою, і фіксуючі засоби усередині корпуса і на поглибленнями, що виконані на тильній стороні носи для закріплення чистильної частини, причому носія корпус має стінку, у яку упирається носій в області Кращий варіант виконання відрізняється тим, його периферії, і додатково передбачені засоби що корпус на своєму дні, що утворює тильну для видавлювання чистильної частини без сторону голівки, що чистить, має наскрізний отвір, використання інструмента з тильної сторони стінка якого, щонайменше, частково продовжена голівки, ВІДПОВІДНО до винаходу прилягаючі друг до усередину до пружних фіксуючих виступів, і що друга поверхні стінки корпуса і периферії носія носій має вхідну в наскрізний отвір цапфу, торцева виконані як цілком гладкі поверхні, що сторона якої утворює вільно розташовану ущільнюють, і фіксуючі засоби мають зміщені натискну поверхню для видавлювання чистильної усередину відносно поверхонь, що ущільнюють, частини, чи взаємодіє з натискною поверхнею на пружні фіксуючі виступи, що розташовані в корпусі просторі між дном корпуса і зверненої до нього тильною стороною носія У цьому варіанті виконання наскрізний отвір з Істотна перевага винаходу складається, його пльзовидною стінкою виконує кілька функцій насамперед, у тім, що функції "ущільнення" і З одного боку, він центрує розташовану на носи "фіксування" конструктивно розділені Гладка цапфу, з іншого боку, щонайменше, частина його периферія носія і також гладкі прилягаючі поверхні стінки служить для утворення пружних фіксуючих стінки утворять передумову для бездоганно виступів, тобто для позиціювання і фіксування герметичного прилягання цих поверхонь друг до опори Нарешті, наскрізний отвір надає можливість друга Цьому може сприяти ще злегка конічне виконати на тильній стороні голівки натискну виконання цих поверхонь За рахунок виконання поверхню Вона утворюється чи безпосередньо фіксуючих засобів у виді пружних фіксуючих минаючою через наскрізний отвір цапфою, а саме виступів поза поверхнями, що ущільнюють, на и вільною торцевою поверхнею, чи ж закриваючою стінку корпуса не впливає напруга фіксуючих і наскрізний отвір на тильній стороні голівки утримуючих сил, тому там не може виникати частиною корпуса, і прикладений до натискної холодна текучість, так що вона протягом поверхні тиск діє через корпус на цапфу тривалого часу може виконувати свою Якщо цапфа центрується стінкою наскрізного ущільнюючу дію За рахунок цього запобігається отвору, то вона має на своїй окружності утворення порожнин, зазорів і т п у такій мері, що поглиблення, у які ззовні пружинно входять зубна щітка після використання, як і бажано, фіксуючі виступи на корпусі швидко висихає і за рахунок цього утрудняється Якщо цапфа своєю вільною торцевою поселення бактерій, а також відкладення залишків стороною утворить натискну поверхню, то вона, засобу для догляду за зубами і т д Пружні переважно, злегка піднімається над контуром фіксуючі виступи забезпечують, з одного боку, корпуса на тильній стороні голівки, за рахунок чого надійну фіксацію і, з іншого боку, більш легку сигналізується її функція, і без проблем на неї заміну може бути зроблений тиск для відмикання фіксації Тому що фіксуючі засоби знаходяться винятково усередині корпуса між його дном і Зазначений вище варіант виконання має тильною стороною носія, можна, з одного боку, поряд зі споживчими перевагами також ту оптимально погодити ЗОВНІШНІЙ контур зубної перевагу, що зубна щітка складається тільки з щітки в області голівки з метою застосування, двох деталей, а саме з ручки з утворюючою корпус тобто забезпечити, наприклад, закруглені, гладкі голівкою і чистильною частиною з носієм і поверхні для запобігання ушкоджень у порожнині щетиною Тим самим зубна щітка проста й рота під час догляду за зубами, і з іншого боку, економічна у виготовленні пружні фіксуючі виступи розташовані в області, у Трохи більш складне з погляду техніки якій вибір їхніх розмірів не обмежується іншими виготовлення, однак, в однаковій мірі краще зі конструктивними особливостями, їх можна споживчої точки зору виконання відрізняється тим, виконати так, що надійність їхньої дії зберігається що цапфа в наскрізному отворі розташована на протягом довгого часу служби Крім того, на всю відстані від його стінки і носій має поглиблення, тонку стінку корпуса не впливають напруження що зовні охоплюють пружні фіксуючі виступи Розташування фіксуючих засобів, з одного боку, і Наскрізний отвір на тильній стороні голівки розташування передбаченої для розмикання переважно закритий утворюючою натискну натискної поверхні, з іншого боку, забезпечують поверхню натискною пластиною, до якої з те, що чистильна частина не відокремлюється внутрішньої сторони прилягає торцева поверхня передчасно, тому що діючий на щетину при цапфи використанні тиск не може приводити до Це виконання має ту перевагу, що голівка розмикання фіксації, для цього необхідно зубної щітки на тильній стороні цілком закрита цілеспрямований, хоча і невеликий тиск на тильну Таким чином, там не можуть виникати проблеми сторону голівки Можливість легкої заміни сприяє герметичності з усіма їхніми можливими застосуванню такої системи споживачами, тим недоліками більше є можливість використовувати чистильні У цьому варіанті виконання утворююча частини із щетиною різної твердості і з різним натискну поверхню натискна пластина може розташуванням складатися з матеріалу з гумоподібною еластичністю, наприклад, з еластоміра, і може У кращому варіанті виконання пружні фіксуючі бути вставлена згодом по крайці наскрізного отвору і закріплена за рахунок фіксування в СТІНЦІ отвору чи запресована в отворі шляхом вставляння в прес-форму Натискна пластина виконана з можливістю пружної деформації щонайменше настільки, що при дії тиску до натискної пластини вона проходить шлях, необхідний для звільнення носія Тиск із натискної пластини передається на цапфу, так що носій зміщається в напрямку тиску, і при цьому звільняються фіксуючі виступи Замість цього натискна пластина може бути виконана як єдине ціле з голівкою і бути пружинно з'єднаною з іншим корпусом за допомогою ВІДПОВІДНО більш тонкої стінки чи голівки за допомогою пружного відрізка стінки Якщо натискна пластина виконана як єдине ціле з голівкою, однак, як и пружинна частина, то може бути додатково передбачено, що фіксуючі виступи приформовані на дні корпуса по сторонах натискної пластини і виконані з можливістю розсовування під дією тиску на натискну пластину з фіксуючого положення утримання між ними носія зі звільненням носія Пружинної властивості фіксуючих виступів можна досягти практично для будь-якої пластмаси за рахунок визначеної довжини фіксуючих виступів, на противагу чому корпус може зберігати стабільну форму Пружинні властивості можна забезпечити також на тильній стороні голівки за допомогою більш тонких ділянок стінки для того, щоб зробити рухливою з обмеженим ходом натискну пластину, що утворює частину корпуса Крім того, такі пружні ділянки стінки можна виконати в області кріплення пружинних виступів на корпусі, так що при натисканні на натискну пластину її переміщення одночасно призводить до розсовування фіксуючих виступів і тим самим носій звільняється з фіксації і може випадати вниз Стінка охоплює зовні носія цілком чи частково, причому повне охоплення при з'єднанні урівень ЗОВНІШНІХ поверхонь опори і стінки є кращим для запобігання утворення кутів, ніш чи т п Замість цього носій може також прилягати до торцевої сторони стінки і розташовуватися урівень з и зовнішньою стороною За рахунок цього утворюється додаткова поверхня, що ущільнює Цей варіант виконання також не має ніш чи сходинок, які б сприяли відкладенню бруду В іншому варіанті виконання передбачено, що носій на протилежній від щетинної вставки стороні має периферійну крайку, якою він охоплює зовні стінку Цей варіант виконання має ту перевагу, що носій утворює суцільну поверхню не тільки в області щетинної вставки, але також і по сторонах голівки Саме ці області при використанні зубної щітки приходять у зіткнення з яснами, так що за рахунок гладкої поверхні в цій області запобігається небезпека ушкоджень До цього додається те, що області поблизу щетинної вставки особливо схильні до нагромадження бруду через нанесений там засіб для чищення зубів, а також сприяють поселенню бактерій Унаслідок гладкого виконання носія без зазорів і ніш і його охоплюючої стінку 55417 10 крайки усуваються ці недоліки Обидва зазначені вище варіанти виконання мають ту перевагу, що при заданій конфігурації голівки можна розмістити на носи можливо більшу КІЛЬКІСТЬ щетини Крім того, виконання корпуса ВІДПОВІДНО ДО винаходу надає можливість того, що носій складається з еластоміра і герметично прилягає до стінки Це можна підсилити ще за допомогою фасок, що ущільнюють Виконання корпуса ВІДПОВІДНО до винаходу забезпечує те, що стінка як рамкою охоплює носія з еластоміра і стискає його В області ущільнювальних поверхонь виникають додатково збільшені сили тертя За рахунок цього надійно запобігається утворення зазорів Крім того, щетина и кінцями, що знаходяться у носи, також установлена пружно Нарешті, натискна поверхня може бути оптично виділена на іншому корпусі за рахунок виконання її поверхні, для того, щоб у такий спосіб позначити функцію натискної поверхні Це оптичне виділення можна реалізувати за допомогою ВІДПОВІДНОГО профілювання, іншого матеріалу, фарбування чи т п Корпус із зовнішньої сторони може мати, щонайменше, в області стінки м'яке еластичне покриття як захист слизової оболонки Він може додатково покривати торцеву сторону стінки і своєю внутрішньою крайкою герметично прилягати до периферійної поверхні носія Тому що при виконанні ВІДПОВІДНО ДО винаходу фіксуючі засоби не розташовані більше на СТІНЦІ корпуса, а вона виконує тільки направляючу і ущільнюючу функцію, то вона може бути більш тонкою в порівнянні з відомими варіантами виконання І, навпаки, за рахунок цього можна збільшити поверхню носія і тим самим КІЛЬКІСТЬ щетинок, ВІДПОВІДНО, пучків щетини Винахід пояснюється нижче за допомогою декількох прикладів виконання, зображених на кресленнях фіг 1 - частина зубної щітки у виді зверху на тильну сторону, фіг 2 - розріз по лінії 11-І І на фіг З, фіг 3 - вид зверху на щетинну вставку, фіг 4 - розріз по лінії IV-IV на фіг 2, фіг 5 - поздовжній розріз голівки зубної щітки в іншому варіанті виконання без щетинної вставки, фіг 6 - вид на нижню сторону голівки, фіг 7 - ВІДПОВІДНИЙ фіг 5 розріз іншого варіанта виконання, фіг 8 - вид на нижню сторону щетинної голівки згідно фіг 7, фіг 9 - поздовжній розріз голівки зубної щітки в іншому варіанті виконання, 15 фіг 10 - вид на нижню сторону голівки згідно фіг 9, фіг 11 - поздовжній розріз голівки зубної щітки в іншому варіанті виконання, фіг 12 - вид на нижню сторону голівки згідно фігН, фіг 13 - поздовжній розріз голівки зубної щітки в модифікованому варіанті виконання, фіг 14 - вид на нижню сторону голівки згідно фіг 13, фіг 15-22 - поперечні розрізи щетинних голівок 11 55417 12 згідно фіг 4 при різних виконаннях корпуса й опори частини, що чистить Показана на фіг 1-3 зубна щітка складається з показаної частково довгастої ручки 1, голівки 2 і змінної чистильної частини 3, що має носій 4 із щетинною вставкою 5 з окремих пучків 6 щетини Голівка 2 зубної щітки виконана як корпус 7, у який уставлена з можливістю заміни частина, що чистить, 3 з її носієм 4 В усіх варіантах виконання корпус 7 як бічне обмеження має периферійну стінку 8, що з боку ручки 1 замкнута стінкою 9 (фіг 2 і 4) Периферійна стінка 8 утворює зі стінкою 9 свого роду тверду за формою рамку, що разом з тильною стороною 10 утворює відкриту вниз порожнину для розміщення носія 4 У прикладі виконання згідно фіг 1-4 корпус має крім того наскрізний отвір 1 1 , стінка якого, щонайменше частково утворена виступаючими в порожнину, що пружинять фіксуючими виступами 12 Плоский з боку щетинної вставки 5 16 носій 4 складається з пластинчастої частини 13, конфігурація якої відповідає конфігурації, утвореної внутрішньої стінки 8 і стінки 9, а також цапфи 14, що проходить через наскрізний отвір 11 і одночасно центрується в ній Цапфа 14 має небагато виступаючу за тильну сторону 10 корпуса 7 вільну торцеву поверхню, що утворює натискну поверхню 15, Як показано на ф і г 1 , ця натискна поверхня може бути виділена оптично, при необхідності, може бути профільована по поверхні виступ 12, що має в основному U-образну форму, у той час як у прикладі виконання згідно фіг 11 і 12 наскрізний отвір 11 на протилежних вузьких сторонах утворює два пружних фіксуючих виступи 12 у формі дуги, і на фіг 13 і 14 стінка наскрізного отвору продовжена на подовжніх сторонах для утворення протилежних фіксуючих виступів 12 На фіг 15-22 показані різні варіанти виконання корпуса і носія, а також фіксуючих засобів У варіанті виконання згідно фіг 15 опора 4 має знову пластинчасту частину 13 і виступ 14 і виконана так як і утворюючий голівку корпус, аналогічно варіанту виконання згідно фіг 4 Однак як модифікацію цього варіанта виконання пластинчаста частина 13 носія 4 утворює нижнє закінчення голівки, і стінка 8 утворює своєю торцевою стороною 18 упор для верхньої сторони пластинчастої частини 13 носія 4 В іншому носій 4 закінчується по периферії врівень з зовнішньою стороною стінки 8 Пружним фіксуючим виступам 12 в області наскрізного отвору відповідають фіксуючі поглиблення 16 відповідної форми на носи 4, що у показаному прикладі виконання розташовані по окружності цапфи 14 в області переходу до пластинчастої частини 13 і зміщені стосовно неї усередину З показаного на фіг 2 і 4 робочого положення чистильну частину 3 можна простим образом витягти і замінити новою чистильною частиною тим, що пальцем натискають на натискну поверхню 15, що діє в напрямку щетинної вставки, під дією якого пружні фіксуючі виступи 12 відхиляються назовні, так що частина, що чистить, З випадає вниз Як модифікацію фіг 16 на фіг 17 показано носій 4 із пластинчастою частиною 13, що спирається на сходинку 19 на внутрішній стороні стінки 2 голівки і центрується нею У прикладі виконання по фіг 18 носій 4 на його пластинчастій частині 13 має витягнуту вгору крайку 20, у яку входить із внутрішньої сторони стінка 8 її ВІДПОВІДНОЮ сходинкою Інший варіант виконання показаний на фіг 19, у якому стінка 8 без сходинки входить за витягнуту нагору крайку 20 носія 4 У прикладі виконання згідно фіг 20 пружні фіксуючі виступи 12 спрямовані назовні, і носій 4 забезпечений виступаючими нагору виступами 2 1 , що утворюють фіксуючі поглиблення 16, що зовні охоплюють фіксуючі виступи 12 У цьому прикладі виконання цапфа 14 проходить через наскрізний отвір 11 з великою відстанню до стінки Наскрізний отвір 11 зверху закритий утворюючою натискну поверхню 15 натискною пластиною 22, що у МІСЦІ 23 закріплена чи заформована на СТІНЦІ наскрізного отвору 11 Натискна пластина 22 виконана пружно-пружинною Нижня сторона натискної пластини 22 прилягає до торцевої сторони цапфи 14 При тиску на натискну поверхню 22 цапфа 14 зрушується вниз При цьому тверді виступи 21 на носи зрушують пружні фіксуючі виступи 12 усередину, так що носій 4 із щетинними пучками 6 звільняється Щетина 6 частини, що чистить, 3 може бути закріплена на носи 4 різним образом, наприклад, у виконаних попередньо отворах за допомогою анкерів чи клею, однак вони можуть бути також зварені з носієм чи можуть бути забезпечені стовщеннями 17 і заформовані ними в носій У показаному на фіг 5 і 6 прикладі виконання наскрізний отвір 11 має асиметричну овальну форму і його стінки продовжені в порожнину корпуса 7 у виді пружних фіксуючих виступів 12, що утворюють замкнуте кільце Приклад виконання згідно фіг 7 і 8 відрізняється від приклада виконання по фіг 5 і 6 тільки тим, що наскрізний отвір 11 і пружний фіксуючий виступ 12 виконані круглими У прикладах виконання згідно фіг 9-14 стінка наскрізного отвору 11 входить тільки частково в порожнину для утворення пружного фіксуючого виступу 12 Так на фіг 9 і 10 показаний фіксуючий У прикладі виконання згідно фіг 16 пластинчаста частина 13 носія 4 на своїй верхній стороні звужена сходинкою 18 усередину і прилягає сходинкою до торцевої сторони 18 стінки 8 Одночасно пластинчаста частина 13 її звуженою частиною центрується на внутрішній стороні стінки 8 У цьому прикладі виконання на ЗОВНІШНІЙ стороні стінки відформоване покриття 28 з еластоміра, що служить як захист слизової оболонки Покриття 28 може виступати за торцеву сторону стінки 8 і герметично прилягати до периферії пластинчастої частини 13 У прикладі виконання згідно фіг 21 носій 4 має пластинчасту частину 13 і більш коротку в порівнянні з попередніми варіантами виконання цапфу 24, що по и периферії утворює фіксуючі поглиблення 16 для пружних фіксуючих виступів 55417 14 13 назовні (фіг 22), так що опора 4 із щетинними 12 Корпус 7 має в середині натискну пластину 25, пучками 6 звільняється і випадає вниз що з'єднана з корпусом тонкостінними пружними Як випливає з креслень, у всіх прикладах ділянками 26 стінки Безпосередньо за ділянками виконання прилягаючі друг до друга внутрішня 26 стінки приформовані пружні фіксуючі виступи, сторона стінки 8 і периферійна поверхня 13 що з'єднані зі стінкою 8 корпуса 7 через ці пружні виконані гладкими і злегка конічно звуженими ділянки 27 стінки При тиску на натискну пластину усередину, у той час як фіксуючі засоби 12, 16 25 фіксуючі виступи 12 унаслідок наявності розташовані зверху зі зрушенням усередину пружних ділянок 26 і 27 стінки розсовуються Фіг.2 ФІГ.1 Z 16 Фіг.4 Фіг.З 10 Фіг.5 2 Фіг.6 Фіг.8 15 55417 Фіг.Ю Фіг.11 Фіг.13 10 Фіг.15 Фіг.16 55417 15 12 Фіг.17 Фіг.18 1 22 5 Фіг.19 27 Фіг.20 27 26 27 Фіг.21 Фіг.22 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
