Пристрій для усереднення сипких матеріалів
Номер патенту: 81574
Опубліковано: 10.07.2013
Автори: Ліснійчук Катерина Григорівна, Степанов Євген Іванович, Супрун Дмитро Анатолійович, Петров Олександр Геннадійович
Формула / Реферат

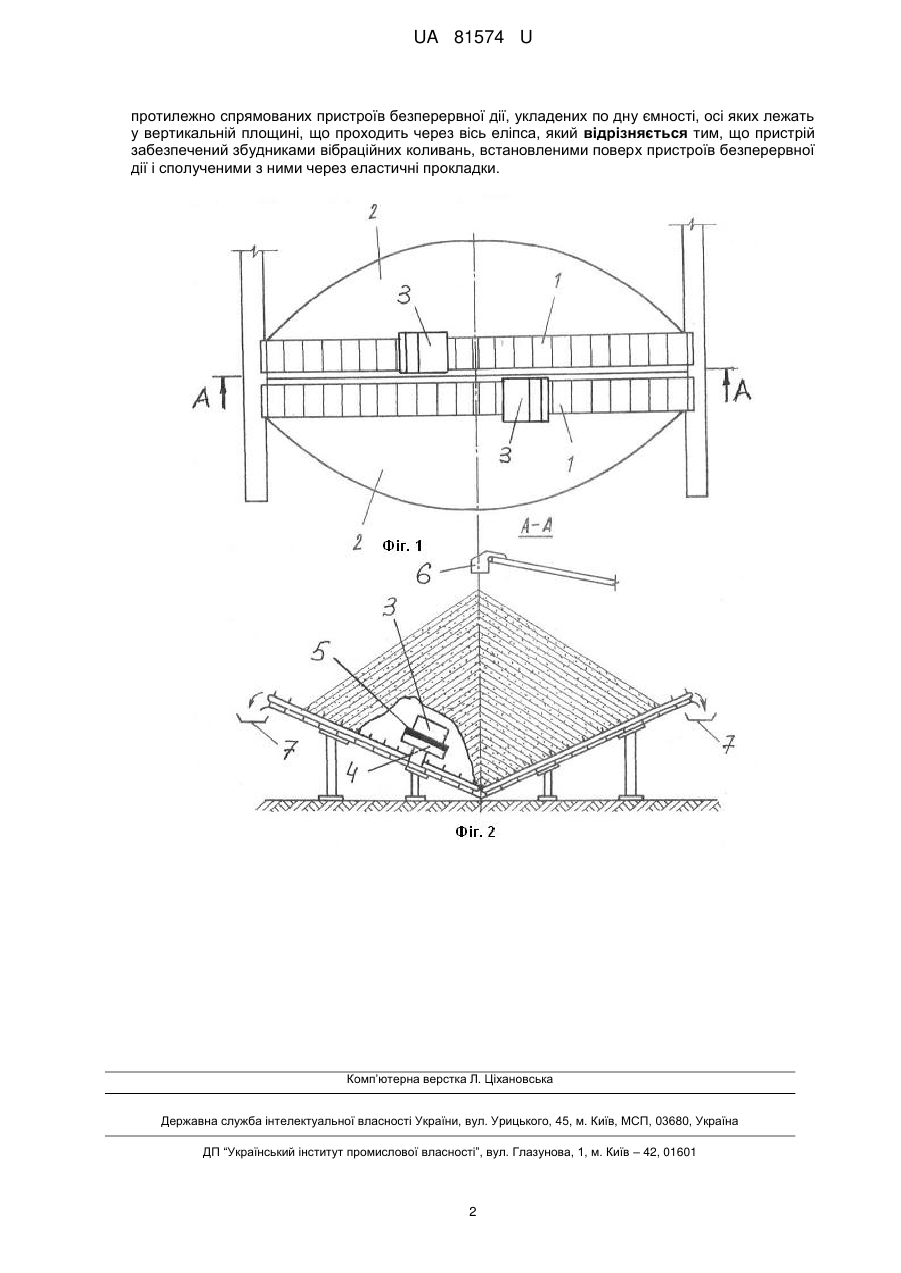

Пристрій для усереднення сипких матеріалів, що містить приймальну ємність, виконану у вигляді еліптичного конуса і розвантажувальний робочий орган, виконаний у вигляді двох протилежно спрямованих пристроїв безперервної дії, укладених по дну ємності, осі яких лежать у вертикальній площині, що проходить через вісь еліпса, який відрізняється тим, що пристрій забезпечений збудниками вібраційних коливань, встановленими поверх пристроїв безперервної дії і сполученими з ними через еластичні прокладки.
Текст

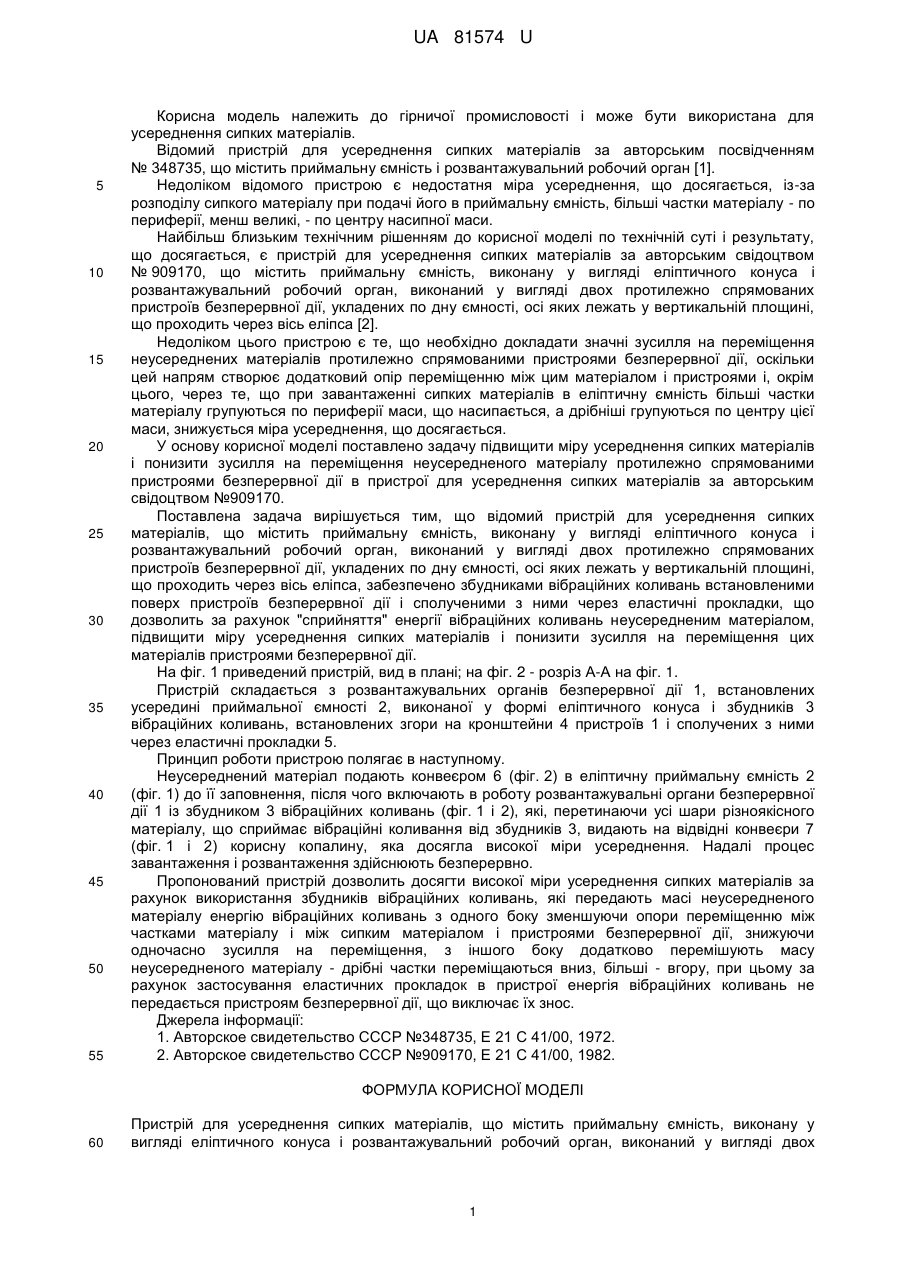

Реферат: Пристрій для усереднення сипких матеріалів містить приймальну ємність, виконану у вигляді еліптичного конуса і розвантажувальний робочий орган, виконаний у вигляді двох протилежно спрямованих пристроїв безперервної дії, укладених по дну ємності, осі яких лежать у вертикальній площині, що проходить через вісь еліпса. Пристрій забезпечений збудниками вібраційних коливань, встановленими поверх пристроїв безперервної дії і сполученими з ними через еластичні прокладки. UA 81574 U (54) ПРИСТРІЙ ДЛЯ УСЕРЕДНЕННЯ СИПКИХ МАТЕРІАЛІВ UA 81574 U UA 81574 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може бути використана для усереднення сипких матеріалів. Відомий пристрій для усереднення сипких матеріалів за авторським посвідченням № 348735, що містить приймальну ємність і розвантажувальний робочий орган [1]. Недоліком відомого пристрою є недостатня міра усереднення, що досягається, із-за розподілу сипкого матеріалу при подачі його в приймальну ємність, більші частки матеріалу - по периферії, менш великі, - по центру насипної маси. Найбільш близьким технічним рішенням до корисної моделі по технічній суті і результату, що досягається, є пристрій для усереднення сипких матеріалів за авторським свідоцтвом № 909170, що містить приймальну ємність, виконану у вигляді еліптичного конуса і розвантажувальний робочий орган, виконаний у вигляді двох протилежно спрямованих пристроїв безперервної дії, укладених по дну ємності, осі яких лежать у вертикальній площині, що проходить через вісь еліпса [2]. Недоліком цього пристрою є те, що необхідно докладати значні зусилля на переміщення неусереднених матеріалів протилежно спрямованими пристроями безперервної дії, оскільки цей напрям створює додатковий опір переміщенню між цим матеріалом і пристроями і, окрім цього, через те, що при завантаженні сипких матеріалів в еліптичну ємність більші частки матеріалу групуються по периферії маси, що насипається, а дрібніші групуються по центру цієї маси, знижується міра усереднення, що досягається. У основу корисної моделі поставлено задачу підвищити міру усереднення сипких матеріалів і понизити зусилля на переміщення неусередненого матеріалу протилежно спрямованими пристроями безперервної дії в пристрої для усереднення сипких матеріалів за авторським свідоцтвом №909170. Поставлена задача вирішується тим, що відомий пристрій для усереднення сипких матеріалів, що містить приймальну ємність, виконану у вигляді еліптичного конуса і розвантажувальний робочий орган, виконаний у вигляді двох протилежно спрямованих пристроїв безперервної дії, укладених по дну ємності, осі яких лежать у вертикальній площині, що проходить через вісь еліпса, забезпечено збудниками вібраційних коливань встановленими поверх пристроїв безперервної дії і сполученими з ними через еластичні прокладки, що дозволить за рахунок "сприйняття" енергії вібраційних коливань неусередненим матеріалом, підвищити міру усереднення сипких матеріалів і понизити зусилля на переміщення цих матеріалів пристроями безперервної дії. На фіг. 1 приведений пристрій, вид в плані; на фіг. 2 - розріз А-А на фіг. 1. Пристрій складається з розвантажувальних органів безперервної дії 1, встановлених усередині приймальної ємності 2, виконаної у формі еліптичного конуса і збудників 3 вібраційних коливань, встановлених згори на кронштейни 4 пристроїв 1 і сполучених з ними через еластичні прокладки 5. Принцип роботи пристрою полягає в наступному. Неусереднений матеріал подають конвеєром 6 (фіг. 2) в еліптичну приймальну ємність 2 (фіг. 1) до її заповнення, після чого включають в роботу розвантажувальні органи безперервної дії 1 із збудником 3 вібраційних коливань (фіг. 1 і 2), які, перетинаючи усі шари різноякісного матеріалу, що сприймає вібраційні коливання від збудників 3, видають на відвідні конвеєри 7 (фіг. 1 і 2) корисну копалину, яка досягла високої міри усереднення. Надалі процес завантаження і розвантаження здійснюють безперервно. Пропонований пристрій дозволить досягти високої міри усереднення сипких матеріалів за рахунок використання збудників вібраційних коливань, які передають масі неусередненого матеріалу енергію вібраційних коливань з одного боку зменшуючи опори переміщенню між частками матеріалу і між сипким матеріалом і пристроями безперервної дії, знижуючи одночасно зусилля на переміщення, з іншого боку додатково перемішують масу неусередненого матеріалу - дрібні частки переміщаються вниз, більші - вгору, при цьому за рахунок застосування еластичних прокладок в пристрої енергія вібраційних коливань не передається пристроям безперервної дії, що виключає їх знос. Джерела інформації: 1. Авторское свидетельство СССР №348735, Е 21 С 41/00, 1972. 2. Авторское свидетельство СССР №909170, Е 21 С 41/00, 1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для усереднення сипких матеріалів, що містить приймальну ємність, виконану у вигляді еліптичного конуса і розвантажувальний робочий орган, виконаний у вигляді двох 1 UA 81574 U протилежно спрямованих пристроїв безперервної дії, укладених по дну ємності, осі яких лежать у вертикальній площині, що проходить через вісь еліпса, який відрізняється тим, що пристрій забезпечений збудниками вібраційних коливань, встановленими поверх пристроїв безперервної дії і сполученими з ними через еластичні прокладки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for averaging bulk materials
Автори англійськоюStepanov Yevhen Ivanovych, Petrov Oleksandr Hennadiiovych, Suprun Dmytro Anatoliiovych, Lisniichuk Kateryna Hryhorivna
Назва патенту російськоюУстройство для усреднения сыпучих материалов
Автори російськоюСтепанов Евгений Иванович, Петров Александр Геннадиевич, Супрун Дмитрий Анатолиевич, Лиснийчук Екатерина Григорьевна
МПК / Мітки
МПК: E21C 41/00
Мітки: сипких, пристрій, матеріалів, усереднення
