Електрична машина постійного струму
Формула / Реферат

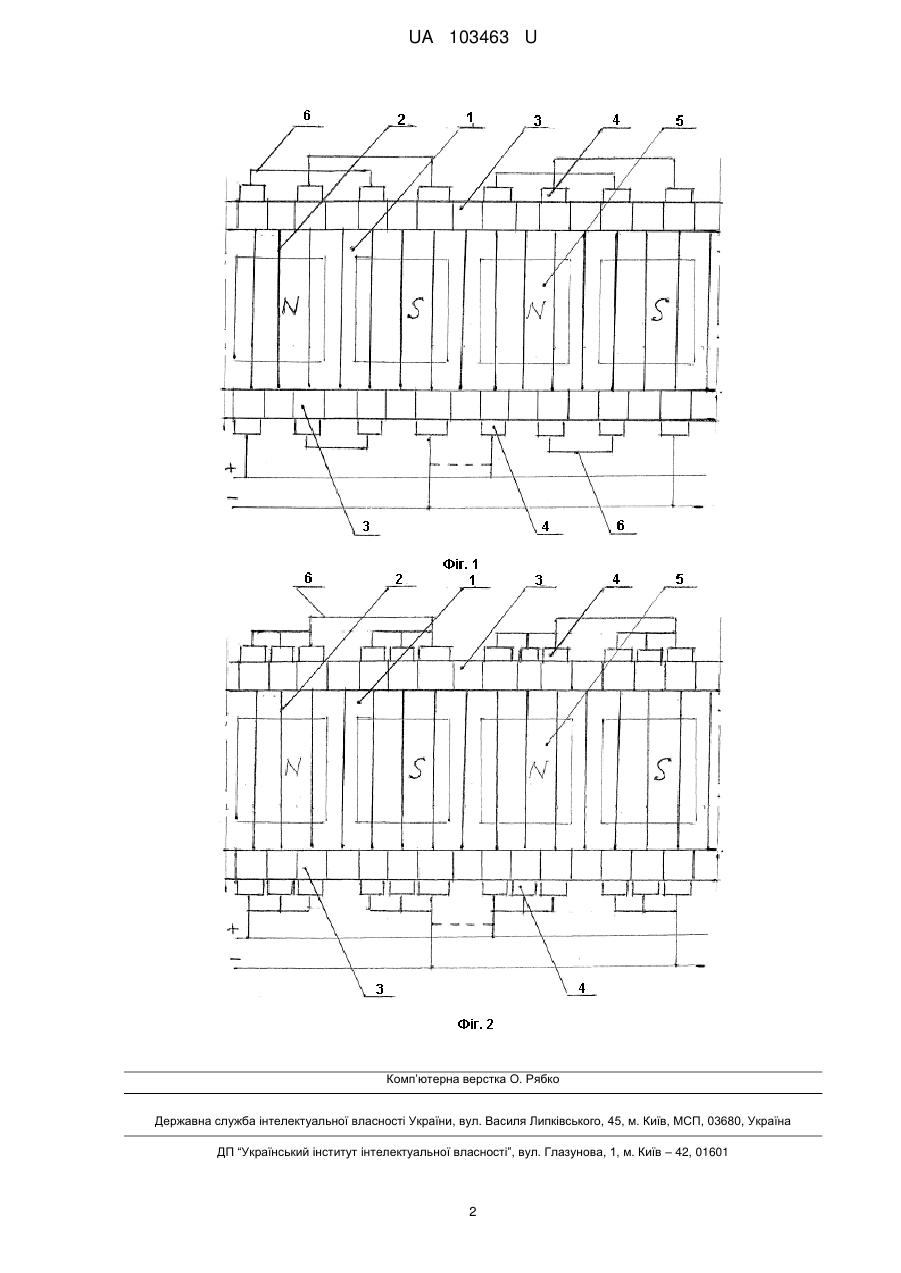

1. Електрична машина постійного струму, що містить статор та якір, яка відрізняється тим, що якірна обмотка складається із стержнів, які укладені в пази сердечника якоря і з'єднані з обох сторін з колекторними пластинами колекторів, на яких розташовані щітки через пластину, і за допомогою них і в'язів, стержні з'єднані послідовно з кроком Ук = К/2р, на одному колекторі, і з кроком Ук = К/2р-2 на другому, де к - число колекторних пластин, 2р - число полюсів.
2. Електрична машина за п. 1, яка відрізняється тим, що стержні під полюсом, за допомогою щіток, які розташовані на кожній пластині колекторів, з'єднані паралельно, а в'язями під парою полюсів - послідовно.
Текст
Реферат: Електрична машина постійного струму містить статор та якір. Якірна обмотка складається із стержнів, які укладені в пази сердечника якоря і з'єднані з обох сторін з колекторними пластинами колекторів. На останніх розташовані щітки через пластину, і за допомогою них і в'язів, стержні з'єднані послідовно з кроком Ук=К/2р, на одному колекторі, і з кроком Ук=К/2р-2 на другому, де К - число колекторних пластин, 2р - число полюсів. UA 103463 U (54) ЕЛЕКТРИЧНА МАШИНА ПОСТІЙНОГО СТРУМУ UA 103463 U UA 103463 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки, який можна використати для приводу механізмів в різних галузях промисловості. Найбільш близькою до корисної моделі по технічній суті є колекторна машина постійного струму, яка має станину з прикріпленими полюсами N та S і якір. (див. А.И. Вольдек. Электрические машины. - Ленинград: "Энергия", 1978. - С. 33-39). Обмотка якоря виконана замкнутою, двошаровою з послідовно з'єднаних котушок в паралельній гілці. Обмотка має лобові частини, які розташовані з обох сторін сердечника якоря і знаходиться на обмоткотримачах. Кожна котушка приєднана до колекторних пластин колектора. На колекторі установлені щітки по лінії геометричної нейтралі полюсів магнітної системи. До недоліків такої машини належать обмеження потужності та зниження експлуатаційної надійності, пов'язані з процесом комутації короткозамкнутих щітками котушок обмотки якоря. Для покращення умов комутації в машинах установлені додаткові полюси. Задачею корисної моделі є покращення умов комутації, зниження розходу активних і конструктивних матеріалів, а також обмоточного. В пропонованій машині відсутні короткозамкнуті щітками котушки обмотки якоря, а також лобові частини обмотки якоря. Тому в машині нема потреби в додаткових полюсах та в обмоткотримачах. Технічна задача вирішується тим, що якірна обмотка складається із стержнів, які укладені в пази сердечника якоря і з'єднані з обох сторін з колекторними пластинами колекторів. На колекторах розташовані щітки через пластину і за допомогою них і в'язів стержні з'єднані послідовно з кроком Ук = К/2р, на одному колекторі, і з кроком Ук = К/2р-2 на другому, де К число колекторних пластин, 2р - число полюсів. Суть корисної моделі пояснюється Фіг. 1, де показана схема послідовного з'єднання стержнів обмотки якоря за допомогою в'язів і щіток, розташованих на колекторах, під парою полюсів машини. На Фіг. 2 - схема паралельного з'єднання стержнів під полюсом і послідовне їх з'єднання під парою полюсів. На Фіг. 1 і Фіг. 2 пунктиром показана схема з'єднання між парами полюсів. Запропонована електрична машина має якір 1, в пазах сердечника якого розташовані стержні 2 обмотки якоря. Стержні 3 обох сторін сердечника якоря приєднані до колекторних пластин колекторів 3, на яких розміщені щітки 4. Стержні 2, які розташовані під полюсами 5, за допомогою щіток 4 і в'язів 6 з'єднані між собою. При поданні напруги в обмотку якоря, а також в обмотку збудження полюсів, взаємодія струму стержнів обмотки якоря з магнітним потоком полюсів створює електромагнітний момент, який приводить якір в обертання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Електрична машина постійного струму, що містить статор та якір, яка відрізняється тим, що якірна обмотка складається із стержнів, які укладені в пази сердечника якоря і з'єднані з обох сторін з колекторними пластинами колекторів, на яких розташовані щітки через пластину, і за допомогою них і в'язів, стержні з'єднані послідовно з кроком Ук=К/2р, на одному колекторі, і з кроком Ук=К/2р-2 на другому, де К - число колекторних пластин, 2р - число полюсів. 2. Електрична машина за п. 1, яка відрізняється тим, що стержні під полюсом, за допомогою щіток, які розташовані на кожній пластині колекторів, з'єднані паралельно, а в'язями під парою полюсів - послідовно. 1 UA 103463 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюIrkha Valentyn Hryhorovych
Автори російськоюИрха Валентин Григорьевич
МПК / Мітки
МПК: H02K 23/00, H02K 23/36
Мітки: електрична, струму, машина, постійного
