Пристрій для розточування отворів

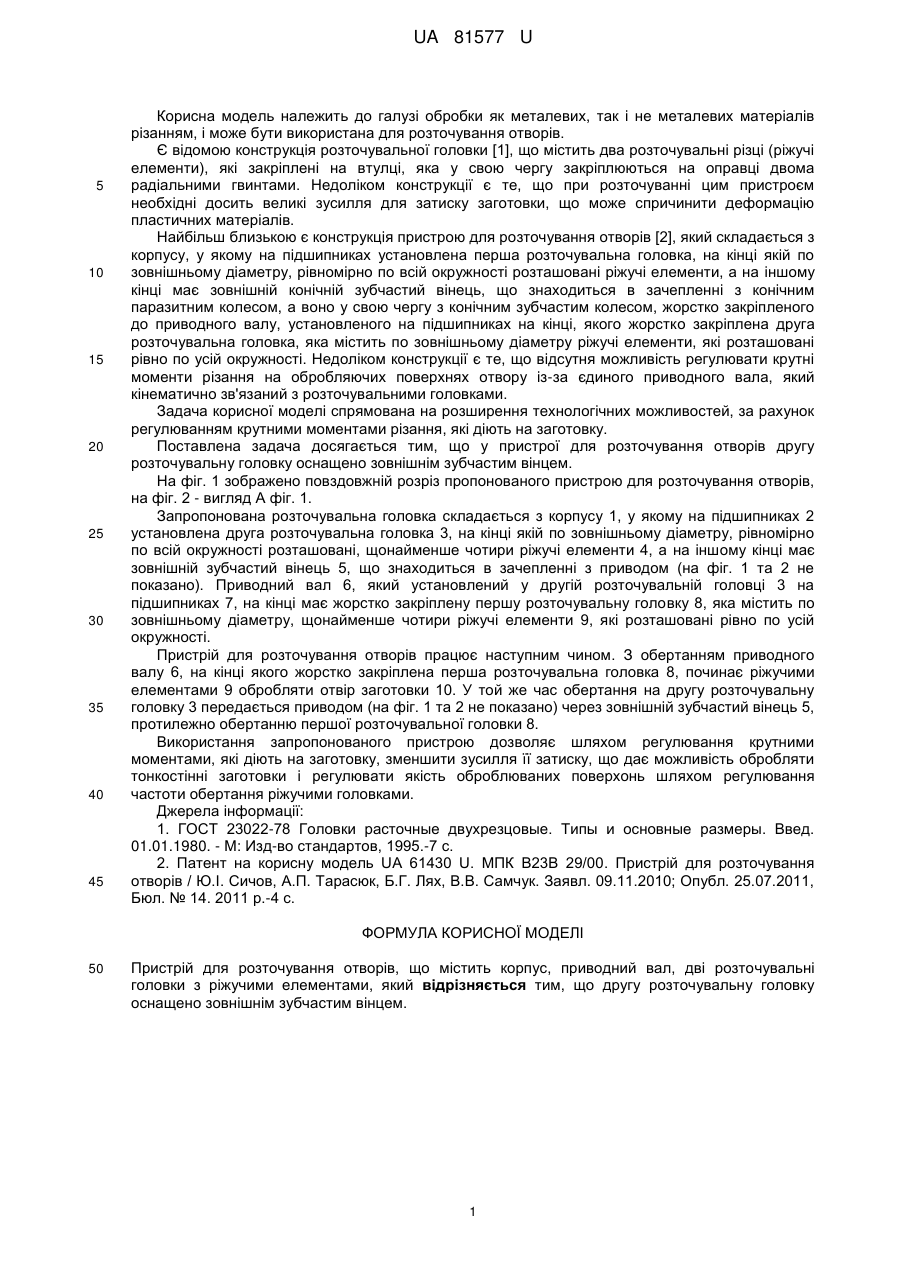

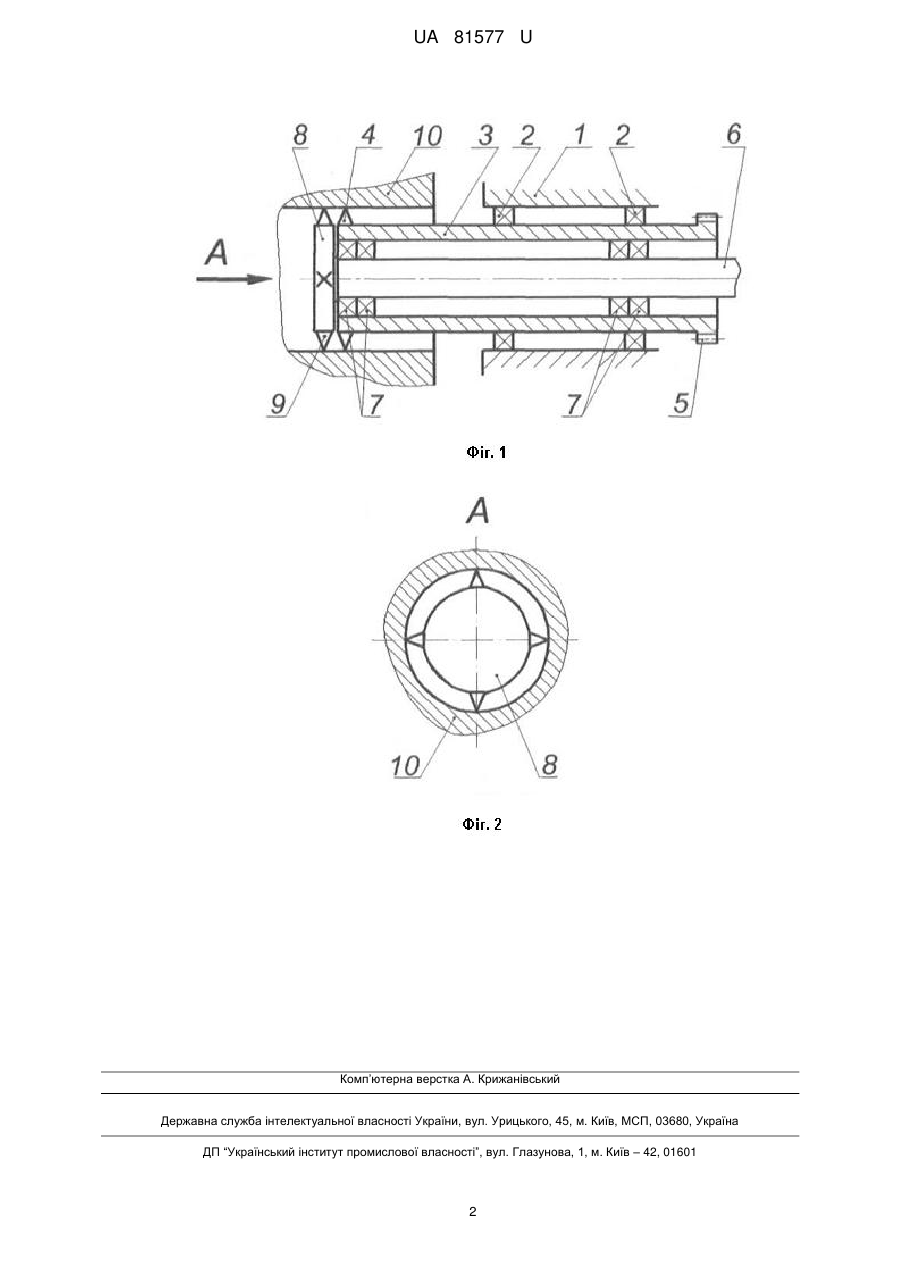

Реферат: Пристрій для розточування отворів, що містить корпус, приводний вал, дві розточувальні головки з ріжучими елементами, крім того другу розточувальну головку оснащено зовнішнім зубчастим вінцем. UA 81577 U (54) ПРИСТРІЙ ДЛЯ РОЗТОЧУВАННЯ ОТВОРІВ UA 81577 U UA 81577 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням, і може бути використана для розточування отворів. Є відомою конструкція розточувальної головки [1], що містить два розточувальні різці (ріжучі елементи), які закріплені на втулці, яка у свою чергу закріплюються на оправці двома радіальними гвинтами. Недоліком конструкції є те, що при розточуванні цим пристроєм необхідні досить великі зусилля для затиску заготовки, що може спричинити деформацію пластичних матеріалів. Найбільш близькою є конструкція пристрою для розточування отворів [2], який складається з корпусу, у якому на підшипниках установлена перша розточувальна головка, на кінці якій по зовнішньому діаметру, рівномірно по всій окружності розташовані ріжучі елементи, а на іншому кінці має зовнішній конічній зубчастий вінець, що знаходиться в зачепленні з конічним паразитним колесом, а воно у свою чергу з конічним зубчастим колесом, жорстко закріпленого до приводного валу, установленого на підшипниках на кінці, якого жорстко закріплена друга розточувальна головка, яка містить по зовнішньому діаметру ріжучі елементи, які розташовані рівно по усій окружності. Недоліком конструкції є те, що відсутня можливість регулювати крутні моменти різання на обробляючих поверхнях отвору із-за єдиного приводного вала, який кінематично зв'язаний з розточувальними головками. Задача корисної моделі спрямована на розширення технологічних можливостей, за рахунок регулюванням крутними моментами різання, які діють на заготовку. Поставлена задача досягається тим, що у пристрої для розточування отворів другу розточувальну головку оснащено зовнішнім зубчастим вінцем. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для розточування отворів, на фіг. 2 - вигляд А фіг. 1. Запропонована розточувальна головка складається з корпусу 1, у якому на підшипниках 2 установлена друга розточувальна головка 3, на кінці якій по зовнішньому діаметру, рівномірно по всій окружності розташовані, щонайменше чотири ріжучі елементи 4, а на іншому кінці має зовнішній зубчастий вінець 5, що знаходиться в зачепленні з приводом (на фіг. 1 та 2 не показано). Приводний вал 6, який установлений у другій розточувальній головці 3 на підшипниках 7, на кінці має жорстко закріплену першу розточувальну головку 8, яка містить по зовнішньому діаметру, щонайменше чотири ріжучі елементи 9, які розташовані рівно по усій окружності. Пристрій для розточування отворів працює наступним чином. З обертанням приводного валу 6, на кінці якого жорстко закріплена перша розточувальна головка 8, починає ріжучими елементами 9 обробляти отвір заготовки 10. У той же час обертання на другу розточувальну головку 3 передається приводом (на фіг. 1 та 2 не показано) через зовнішній зубчастий вінець 5, протилежно обертанню першої розточувальної головки 8. Використання запропонованого пристрою дозволяє шляхом регулювання крутними моментами, які діють на заготовку, зменшити зусилля її затиску, що дає можливість обробляти тонкостінні заготовки і регулювати якість оброблюваних поверхонь шляхом регулювання частоти обертання ріжучими головками. Джерела інформації: 1. ГОСТ 23022-78 Головки расточные двухрезцовые. Типы и основные размеры. Введ. 01.01.1980. - М: Изд-во стандартов, 1995.-7 с. 2. Патент на корисну модель UA 61430 U. МПК В23В 29/00. Пристрій для розточування отворів / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. Заявл. 09.11.2010; Опубл. 25.07.2011, Бюл. № 14. 2011 р.-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для розточування отворів, що містить корпус, приводний вал, дві розточувальні головки з ріжучими елементами, який відрізняється тим, що другу розточувальну головку оснащено зовнішнім зубчастим вінцем. 1 UA 81577 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
