Монтажно-стикувальний стенд для горизонтального стикування відсіків ракети

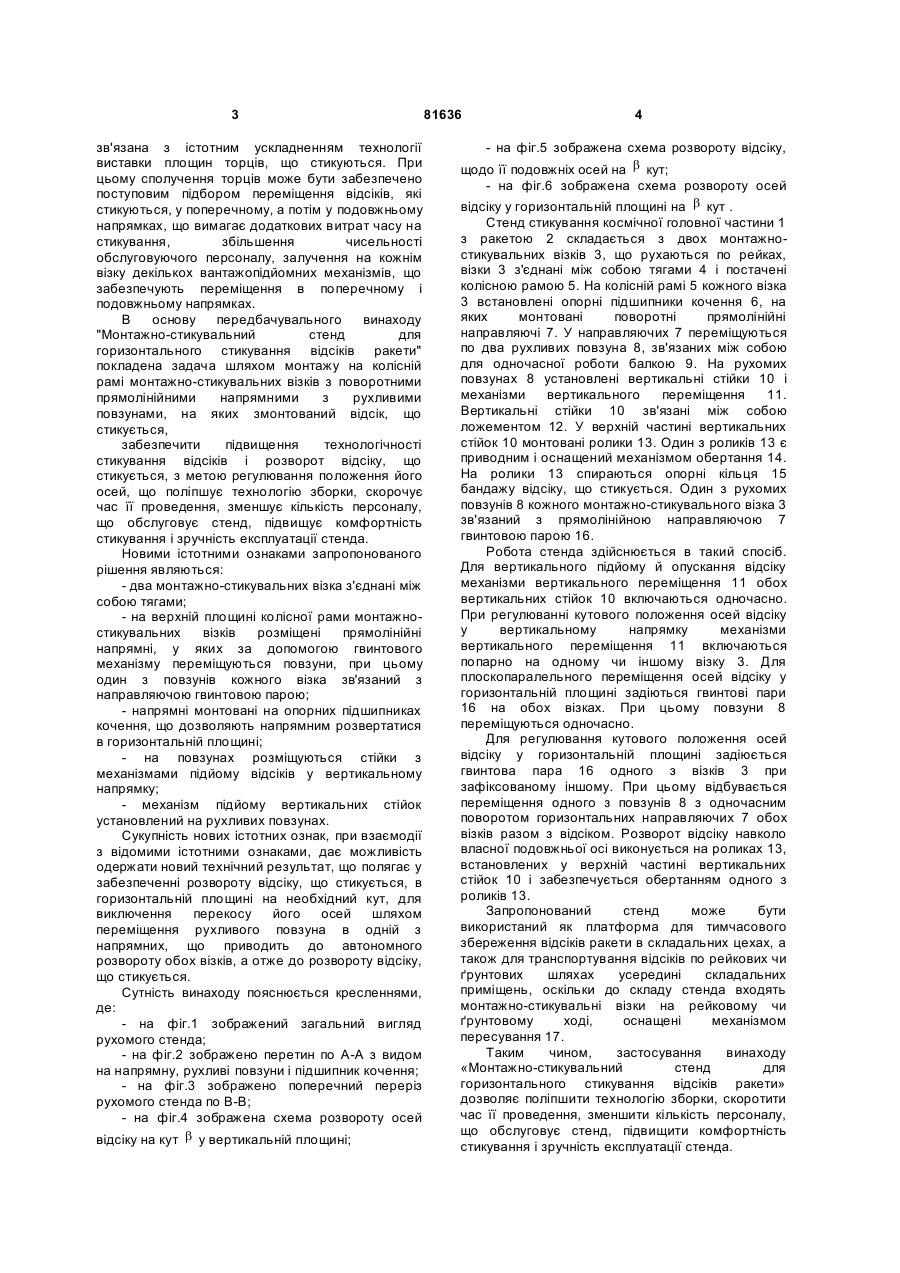

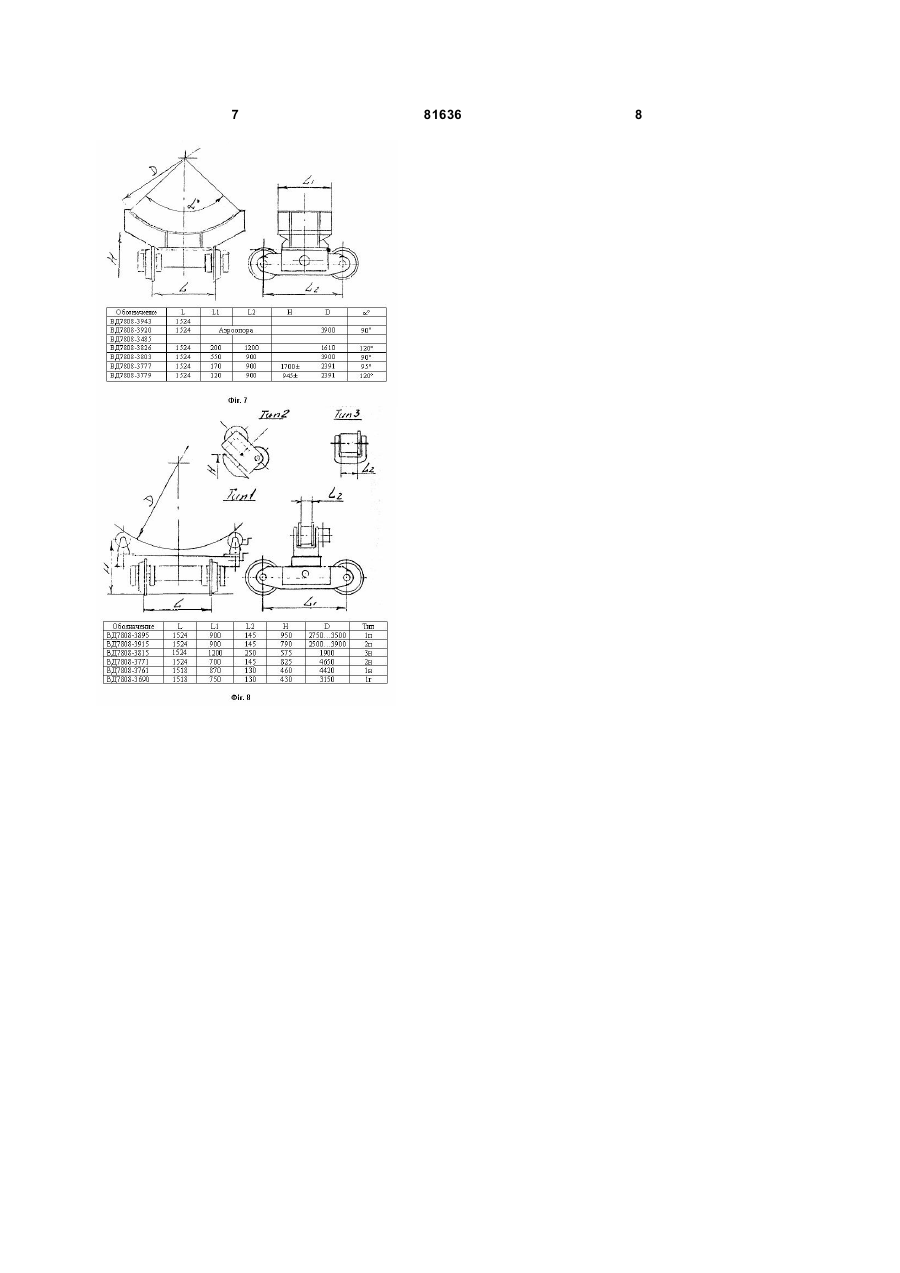

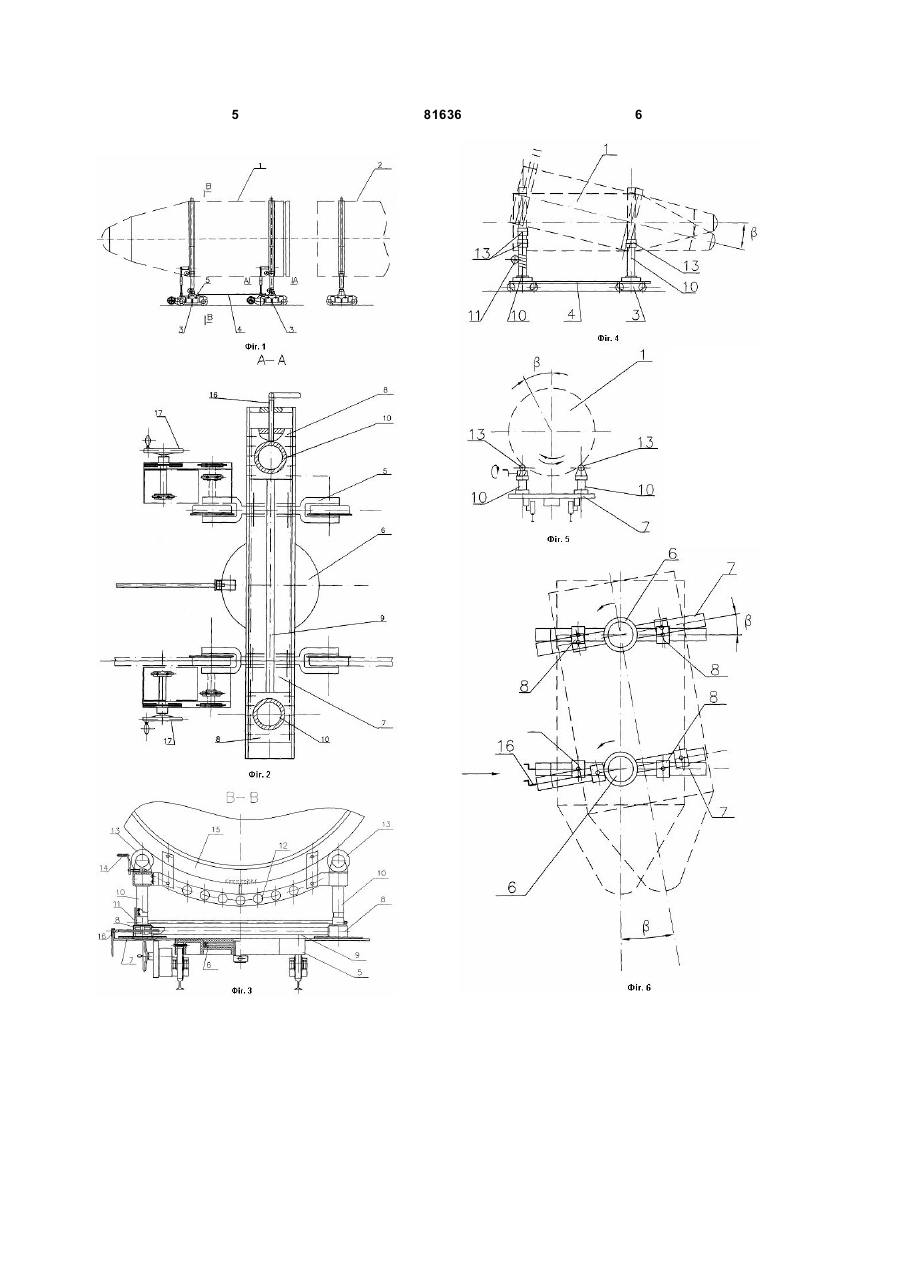

Монтажно-стикувальний стенд для горизонтального стикування відсіків ракети, що включає монтажно-стикувальний візок на C2 2 (19) 1 3 зв'язана з істотним ускладненням технології виставки площин торців, що стикуються. При цьому сполучення торців може бути забезпечено поступовим підбором переміщення відсіків, які стикуються, у поперечному, а потім у подовжньому напрямках, що вимагає додаткових витрат часу на стикування, збільшення чисельності обслуговуючого персоналу, залучення на кожнім візку декількох вантажопідйомних механізмів, що забезпечують переміщення в поперечному і подовжньому напрямках. В основу передбачувального винаходу "Монтажно-стикувальний стенд для горизонтального стикування відсіків ракети" покладена задача шляхом монтажу на колісній рамі монтажно-стикувальних візків з поворотними прямолінійними напрямними з рухливими повзунами, на яких змонтований відсік, що стикується, забезпечити підвищення технологічності стикування відсіків і розворот відсіку, що стикується, з метою регулювання положення його осей, що поліпшує технологію зборки, скорочує час її проведення, зменшує кількість персоналу, що обслуговує стенд, підвищує комфортність стикування і зручність експлуатації стенда. Новими істотними ознаками запропонованого рішення являються: - два монтажно-стикувальних візка з'єднані між собою тягами; - на верхній площині колісної рами монтажностикувальних візків розміщені прямолінійні напрямні, у яких за допомогою гвинтового механізму переміщуються повзуни, при цьому один з повзунів кожного візка зв'язаний з направляючою гвинтовою парою; - напрямні монтовані на опорних підшипниках кочення, що дозволяють напрямним розвертатися в горизонтальній площині; - на повзунах розміщуються стійки з механізмами підйому відсіків у вертикальному напрямку; - механізм підйому вертикальних стійок установлений на рухливих повзунах. Сукупність нових істотних ознак, при взаємодії з відомими істотними ознаками, дає можливість одержати новий технічний результат, що полягає у забезпеченні розвороту відсіку, що стикується, в горизонтальній площині на необхідний кут, для виключення перекосу його осей шляхом переміщення рухливого повзуна в одній з напрямних, що приводить до автономного розвороту обох візків, а отже до розвороту відсіку, що стикується. Сутність винаходу пояснюється кресленнями, де: - на фіг.1 зображений загальний вигляд рухомого стенда; - на фіг.2 зображено перетин по А-А з видом на напрямну, рухливі повзуни і підшипник кочення; - на фіг.3 зображено поперечний переріз рухомого стенда по В-В; - на фіг.4 зображена схема розвороту осей відсіку на кут b у вертикальній площині; 81636 4 - на фіг.5 зображена схема розвороту відсіку, щодо її подовжніх осей на b кут; - на фіг.6 зображена схема розвороту осей відсіку у горизонтальній площині на b кут . Стенд стикування космічної головної частини 1 з ракетою 2 складається з двох монтажностикувальних візків 3, що рухаються по рейках, візки 3 з'єднані між собою тягами 4 і постачені колісною рамою 5. На колісній рамі 5 кожного візка 3 встановлені опорні підшипники кочення 6, на яких монтовані поворотні прямолінійні направляючі 7. У направляючих 7 переміщуються по два рухливих повзуна 8, зв'язаних між собою для одночасної роботи балкою 9. На рухомих повзунах 8 установлені вертикальні стійки 10 і механізми вертикального переміщення 11. Вертикальні стійки 10 зв'язані між собою ложементом 12. У верхній частині вертикальних стійок 10 монтовані ролики 13. Один з роликів 13 є приводним і оснащений механізмом обертання 14. На ролики 13 спираються опорні кільця 15 бандажу відсіку, що стикується. Один з рухомих повзунів 8 кожного монтажно-стикувального візка 3 зв'язаний з прямолінійною направляючою 7 гвинтовою парою 16. Робота стенда здійснюється в такий спосіб. Для вертикального підйому й опускання відсіку механізми вертикального переміщення 11 обох вертикальних стійок 10 включаються одночасно. При регулюванні кутового положення осей відсіку у вертикальному напрямку механізми вертикального переміщення 11 включаються попарно на одному чи іншому візку 3. Для плоскопаралельного переміщення осей відсіку у горизонтальній площині задіються гвинтові пари 16 на обох візках. При цьому повзуни 8 переміщуються одночасно. Для регулювання кутового положення осей відсіку у горизонтальній площині задіюється гвинтова пара 16 одного з візків 3 при зафіксованому іншому. При цьому відбувається переміщення одного з повзунів 8 з одночасним поворотом горизонтальних направляючих 7 обох візків разом з відсіком. Розворот відсіку навколо власної подовжньої осі виконується на роликах 13, встановлених у верхній частині вертикальних стійок 10 і забезпечується обертанням одного з роликів 13. Запропонований стенд може бути використаний як платформа для тимчасового збереження відсіків ракети в складальних цехах, а також для транспортування відсіків по рейкових чи ґрунтових шляхах усередині складальних приміщень, оскільки до складу стенда входять монтажно-стикувальні візки на рейковому чи ґрунтовому ході, оснащені механізмом пересування 17. Таким чином, застосування винаходу «Монтажно-стикувальний стенд для горизонтального стикування відсіків ракети» дозволяє поліпшити технологію зборки, скоротити час її проведення, зменшити кількість персоналу, що обслуговує стенд, підвищити комфортність стикування і зручність експлуатації стенда. 5 81636 6 7 81636 8
