Багатодисковий розпилювач

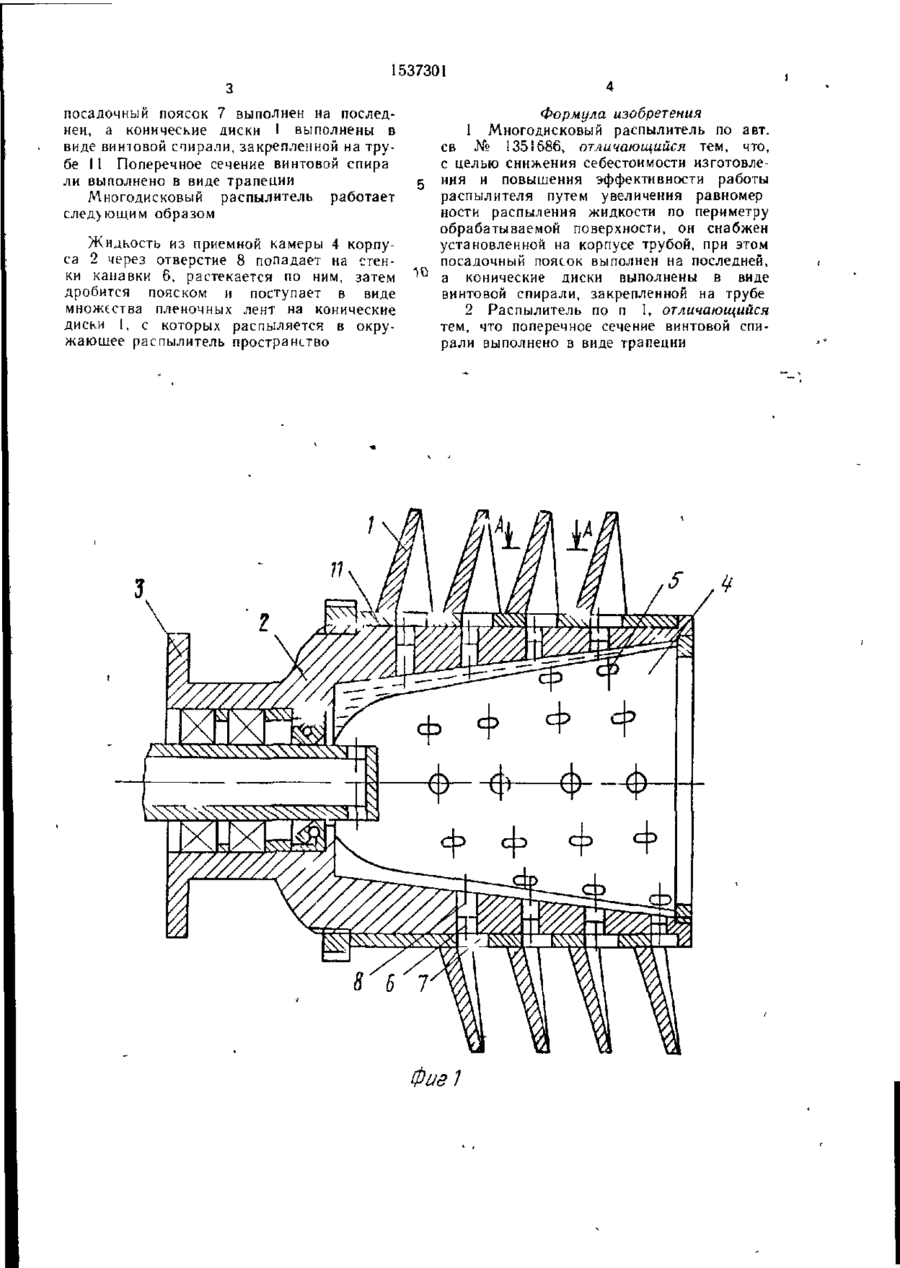

Изобретение относится к технике распыления жидких сред и может быть использовано в различных областях промышленности при необходимости многофакельного распыления жидкости Цель — снижение себестоимости изготовления и повышение эффективности работы распылителя путем увеличения равномерности распыления жидкости по перимеїру обрабатываемой поверхности Для этого многодисковый рас пылитель снабжен установленной на корпусе трубой, при этом посадочный поясок выполнен на последней, а конические диски выполнены в виде винтовой спирали, закрепленной на трубе Поперечное сечение винтовой спирали выполнено в виде трапеции При этом обеспечивается снижение себестоимости изготовления распылителя путем безотходной технологии изготовления конической винтовой спирали и рациональной геометрии поперечного сечения, т е виток спирали работает в напряженном состоянии, равном сопротивлению изгиба 1 з п ф-лы, 3 ил. (Л с Изобретение относится к технике распыления жидких сред, может быть использовано в химической промышленности, сельском хозяйстве и других областях народного хозяйства при необходимости многофакельного распыления жидкости, и является усовершенствованием устройства по авт ев № 1351686 Цель изобретения — снижение себестоимости изготовления и повышение эффективности работы распылителя путем увели чения равномерности распыления жидкости по периметру обрабатываемой поверхности На фиі 1 изображен многодисковый распылитель разрез, на фиг 2 - сече кие А—А на фиг 1, на фиг 3 — сечение Б—Б на фиг 2 Многодисковый распылитель содержит конические диски 1, установленные на при водном цилиндрическом корпусе 2, имею шем приводной вал 3, приемную камеру 4 и отверстия 5, питающие диски 1 Каж дое из отверстий 5 размещено в зоне проекции образующей соответствующего диска ! на образующую корпуса 2 Корпус 2 выполнен с канавками 6, объединяющими отверстиями 5, питающие диски 1, в каждой меж дисковой зоне, причем ширина каждой из канавок 6 выбрана мень шей расстояния между дисками I данной зоны, но не меньшей диаметра отверстий 5, питающих диски 1 Каждый диск 1 выполнен с посадочным пояском 7, выступающая в сторону канавки 6 часть которого выполнена зубчатой, причем число отверстий 5 дисков выбрано меньшим числа впадин 8 между зубьями 9 и диаметр питающих диски 1 отверстий выбран не большим ширины и глубины впадин 8 в каждой междисковой зоне Стенки 10 каждой из впадин 8 между зубьями 9 наклонены к проведенному к поверхности пояска 7 в месте расположения впадины 8 радиусу Кроме того, распылитель снабжен уста новленной на корпусе 2 трубой 11, при з^ом ел о 1537301 посадочный поясок 7 выполнен на последней, а конические диски 1 выполнены в виде винтовой спирали, закрепленной на трубе 11 Поперечное сечение винтовой спира ли выполнено в виде трапеции Многодисковый распылитель работает след>ющим образом Жидкость из приемной камеры 4 корпуса 2 через отверстие 8 попадает на стенки канавки 6, растекается по ним, затем дробится пояском и поступает в виде множества пленочных лент на конические дисьи 1, с которых распыляется в окружающее распылитель пространство Формула изобретения 1 Многодисковый распылитель по авт. ев № 1351686, отличающийся тем, что, с целью снижения себестоимости изготовления и повышения эффективности работы распылителя путем увеличения равномер ности распыления жидкости по периметру обрабатываемой поверхности, он снабжен установленной на корпусе трубой, при этом посадочный поясок выполнен на последней, а конические диски выполнены в виде винтовой спирали, закрепленной на трубе 2 Распылитель по п 1, отличающийся тем, что поперечное сечение винтовой спирали выполнено в виде трапеции Л Физ1 153730і в К Фиг. I ФмЗ Составитель А. Чал-Борю Редактор А..Козо риз Техред И. Верес Корректор И. Муска Заказ 126 Тираж 542 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
