Троакар для проведення синтетичної стрічки крізь м’які тканини людського організму

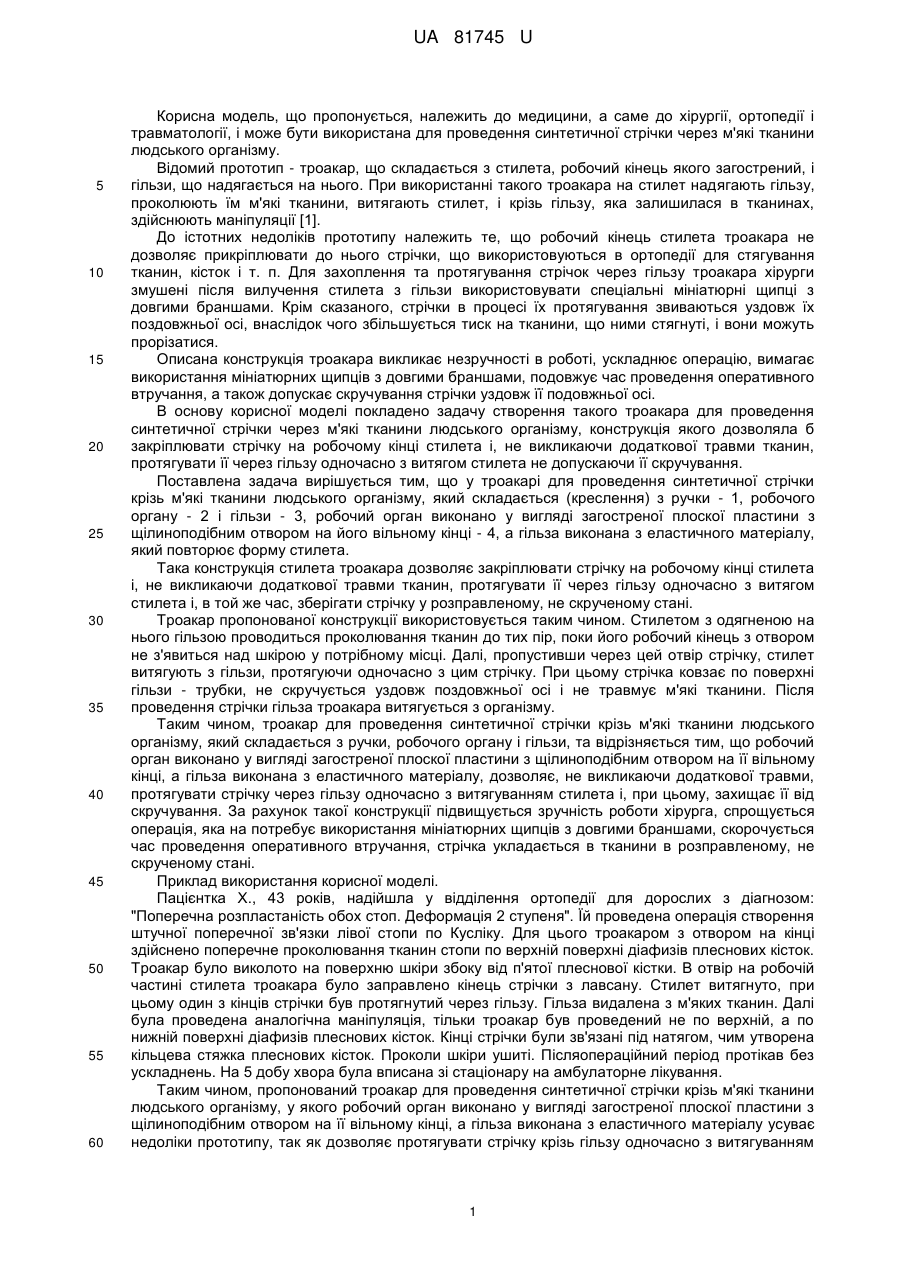

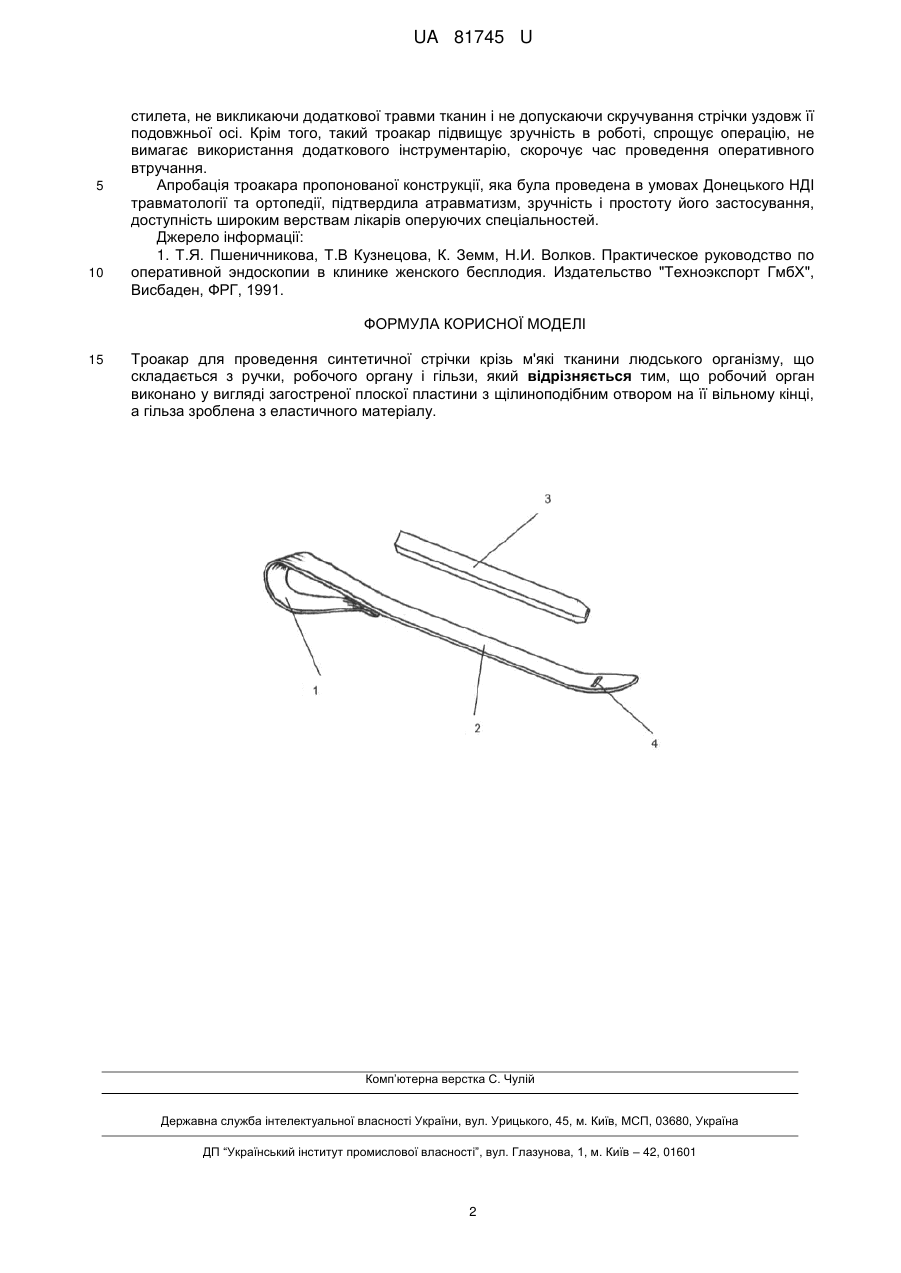

Реферат: Троакар для проведення синтетичної стрічки крізь м'які тканини людського організму, що складається з ручки, робочого органу і гільзи, причому робочий орган виконано у вигляді загостреної плоскої пластини з щілиноподібним отвором на її вільному кінці, а гільза зроблена з еластичного матеріалу. UA 81745 U (54) ТРОАКАР ДЛЯ ПРОВЕДЕННЯ СИНТЕТИЧНОЇ СТРІЧКИ КРІЗЬ М'ЯКІ ТКАНИНИ ЛЮДСЬКОГО ОРГАНІЗМУ UA 81745 U UA 81745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що пропонується, належить до медицини, а саме до хірургії, ортопедії і травматології, і може бути використана для проведення синтетичної стрічки через м'які тканини людського організму. Відомий прототип - троакар, що складається з стилета, робочий кінець якого загострений, і гільзи, що надягається на нього. При використанні такого троакара на стилет надягають гільзу, проколюють їм м'які тканини, витягають стилет, і крізь гільзу, яка залишилася в тканинах, здійснюють маніпуляції [1]. До істотних недоліків прототипу належить те, що робочий кінець стилета троакара не дозволяє прикріплювати до нього стрічки, що використовуються в ортопедії для стягування тканин, кісток і т. п. Для захоплення та протягування стрічок через гільзу троакара хірурги змушені після вилучення стилета з гільзи використовувати спеціальні мініатюрні щипці з довгими браншами. Крім сказаного, стрічки в процесі їх протягування звиваються уздовж їх поздовжньої осі, внаслідок чого збільшується тиск на тканини, що ними стягнуті, і вони можуть прорізатися. Описана конструкція троакара викликає незручності в роботі, ускладнює операцію, вимагає використання мініатюрних щипців з довгими браншами, подовжує час проведення оперативного втручання, а також допускає скручування стрічки уздовж її подовжньої осі. В основу корисної моделі покладено задачу створення такого троакара для проведення синтетичної стрічки через м'які тканини людського організму, конструкція якого дозволяла б закріплювати стрічку на робочому кінці стилета і, не викликаючи додаткової травми тканин, протягувати її через гільзу одночасно з витягом стилета не допускаючи її скручування. Поставлена задача вирішується тим, що у троакарі для проведення синтетичної стрічки крізь м'які тканини людського організму, який складається (креслення) з ручки - 1, робочого органу - 2 і гільзи - 3, робочий орган виконано у вигляді загостреної плоскої пластини з щілиноподібним отвором на його вільному кінці - 4, а гільза виконана з еластичного матеріалу, який повторює форму стилета. Така конструкція стилета троакара дозволяє закріплювати стрічку на робочому кінці стилета і, не викликаючи додаткової травми тканин, протягувати її через гільзу одночасно з витягом стилета і, в той же час, зберігати стрічку у розправленому, не скрученому стані. Троакар пропонованої конструкції використовується таким чином. Стилетом з одягненою на нього гільзою проводиться проколювання тканин до тих пір, поки його робочий кінець з отвором не з'явиться над шкірою у потрібному місці. Далі, пропустивши через цей отвір стрічку, стилет витягують з гільзи, протягуючи одночасно з цим стрічку. При цьому стрічка ковзає по поверхні гільзи - трубки, не скручується уздовж поздовжньої осі і не травмує м'які тканини. Після проведення стрічки гільза троакара витягується з організму. Таким чином, троакар для проведення синтетичної стрічки крізь м'які тканини людського організму, який складається з ручки, робочого органу і гільзи, та відрізняється тим, що робочий орган виконано у вигляді загостреної плоскої пластини з щілиноподібним отвором на її вільному кінці, а гільза виконана з еластичного матеріалу, дозволяє, не викликаючи додаткової травми, протягувати стрічку через гільзу одночасно з витягуванням стилета і, при цьому, захищає її від скручування. За рахунок такої конструкції підвищується зручність роботи хірурга, спрощується операція, яка на потребує використання мініатюрних щипців з довгими браншами, скорочується час проведення оперативного втручання, стрічка укладається в тканини в розправленому, не скрученому стані. Приклад використання корисної моделі. Пацієнтка X., 43 років, надійшла у відділення ортопедії для дорослих з діагнозом: "Поперечна розпластаність обох стоп. Деформація 2 ступеня". Їй проведена операція створення штучної поперечної зв'язки лівої стопи по Кусліку. Для цього троакаром з отвором на кінці здійснено поперечне проколювання тканин стопи по верхній поверхні діафизів плеснових кісток. Троакар було виколото на поверхню шкіри збоку від п'ятої плеснової кістки. В отвір на робочій частині стилета троакара було заправлено кінець стрічки з лавсану. Стилет витягнуто, при цьому один з кінців стрічки був протягнутий через гільзу. Гільза видалена з м'яких тканин. Далі була проведена аналогічна маніпуляція, тільки троакар був проведений не по верхній, а по нижній поверхні діафизів плеснових кісток. Кінці стрічки були зв'язані під натягом, чим утворена кільцева стяжка плеснових кісток. Проколи шкіри ушиті. Післяопераційний період протікав без ускладнень. На 5 добу хвора була вписана зі стаціонару на амбулаторне лікування. Таким чином, пропонований троакар для проведення синтетичної стрічки крізь м'які тканини людського організму, у якого робочий орган виконано у вигляді загостреної плоскої пластини з щілиноподібним отвором на її вільному кінці, а гільза виконана з еластичного матеріалу усуває недоліки прототипу, так як дозволяє протягувати стрічку крізь гільзу одночасно з витягуванням 1 UA 81745 U 5 10 стилета, не викликаючи додаткової травми тканин і не допускаючи скручування стрічки уздовж її подовжньої осі. Крім того, такий троакар підвищує зручність в роботі, спрощує операцію, не вимагає використання додаткового інструментарію, скорочує час проведення оперативного втручання. Апробація троакара пропонованої конструкції, яка була проведена в умовах Донецького НДІ травматології та ортопедії, підтвердила атравматизм, зручність і простоту його застосування, доступність широким верствам лікарів оперуючих спеціальностей. Джерело інформації: 1. Т.Я. Пшеничникова, Т.В Кузнецова, К. Земм, Н.И. Волков. Практическое руководство по оперативной эндоскопии в клинике женского бесплодия. Издательство "Техноэкспорт ГмбХ", Висбаден, ФРГ, 1991. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Троакар для проведення синтетичної стрічки крізь м'які тканини людського організму, що складається з ручки, робочого органу і гільзи, який відрізняється тим, що робочий орган виконано у вигляді загостреної плоскої пластини з щілиноподібним отвором на її вільному кінці, а гільза зроблена з еластичного матеріалу. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
