Троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності

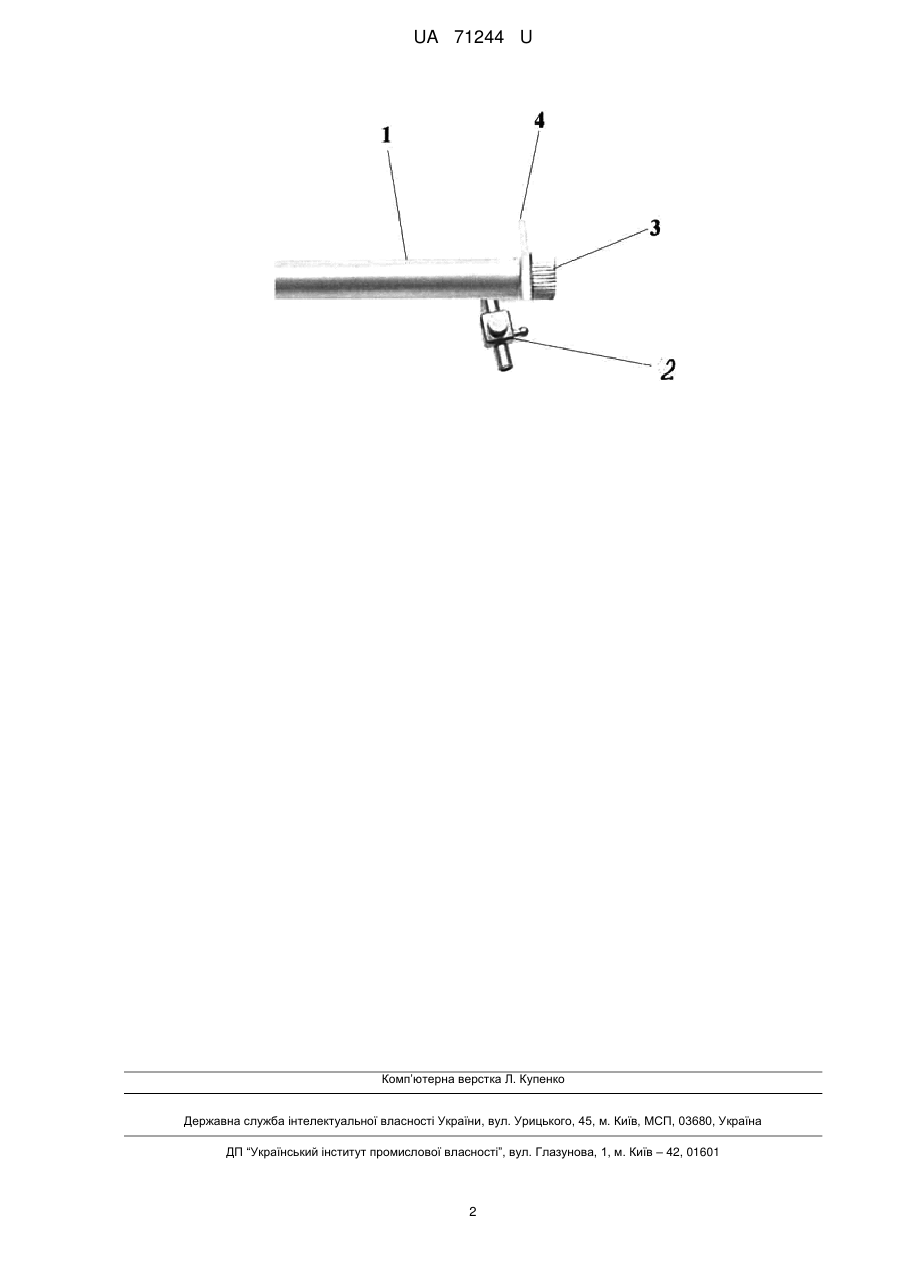

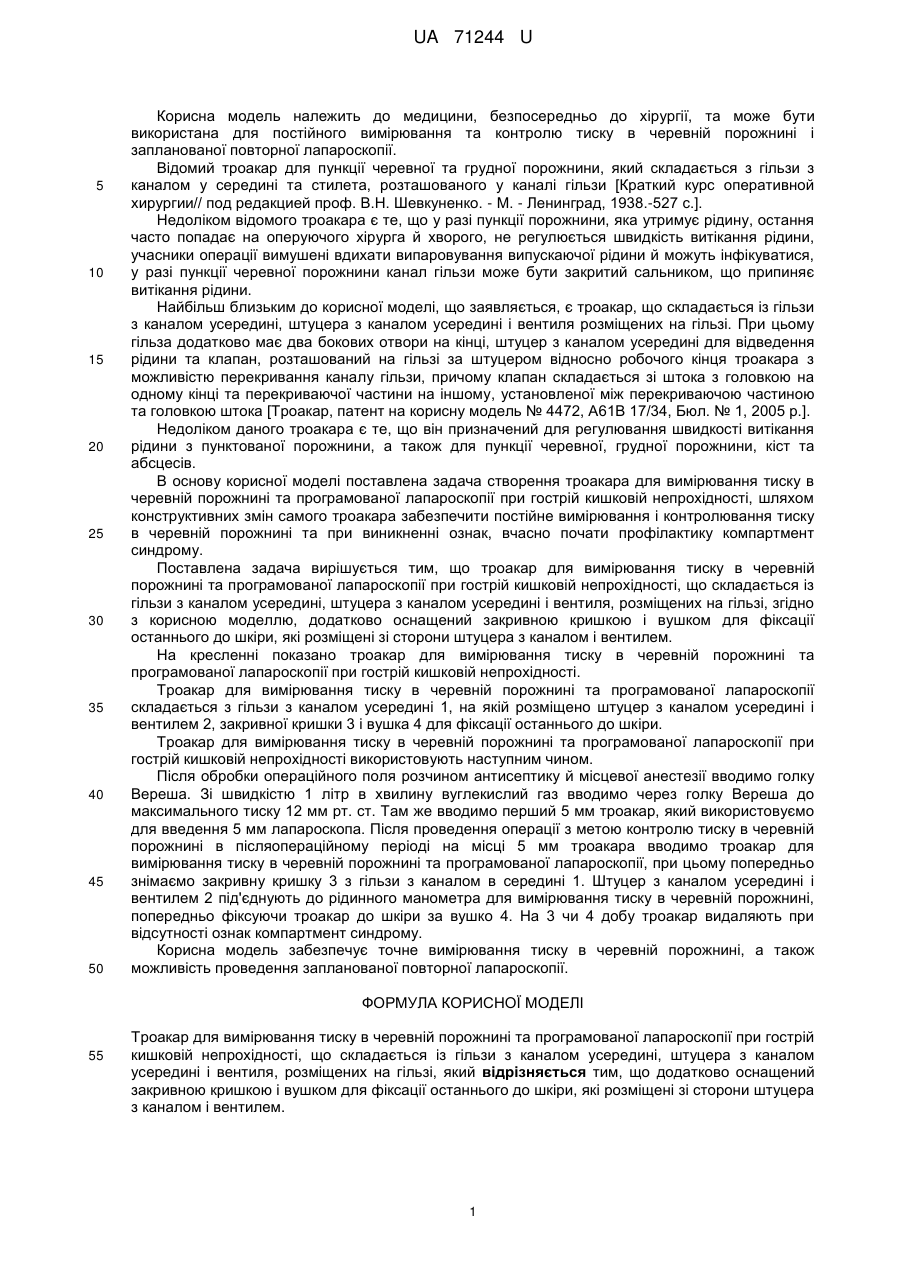

Реферат: Троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності складається із гільзи з каналом усередині, штуцера з каналом усередині і вентиля, розміщених на гільзі. Додатково оснащений закривною кришкою і вушком для фіксації останнього до шкіри, які розміщені зі сторони штуцера з каналом і вентилем. UA 71244 U (12) UA 71244 U UA 71244 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, безпосередньо до хірургії, та може бути використана для постійного вимірювання та контролю тиску в черевній порожнині і запланованої повторної лапароскопії. Відомий троакар для пункції черевної та грудної порожнини, який складається з гільзи з каналом у середині та стилета, розташованого у каналі гільзи [Краткий курс оперативной хирургии// под редакцией проф. В.Н. Шевкуненко. - М. - Ленинград, 1938.-527 с.]. Недоліком відомого троакара є те, що у разі пункції порожнини, яка утримує рідину, остання часто попадає на оперуючого хірурга й хворого, не регулюється швидкість витікання рідини, учасники операції вимушені вдихати випаровування випускаючої рідини й можуть інфікуватися, у разі пункції черевної порожнини канал гільзи може бути закритий сальником, що припиняє витікання рідини. Найбільш близьким до корисної моделі, що заявляється, є троакар, що складається із гільзи з каналом усередині, штуцера з каналом усередині і вентиля розміщених на гільзі. При цьому гільза додатково має два бокових отвори на кінці, штуцер з каналом усередині для відведення рідини та клапан, розташований на гільзі за штуцером відносно робочого кінця троакара з можливістю перекривання каналу гільзи, причому клапан складається зі штока з головкою на одному кінці та перекриваючої частини на іншому, установленої між перекриваючою частиною та головкою штока [Троакар, патент на корисну модель № 4472, А61В 17/34, Бюл. № 1, 2005 p.]. Недоліком даного троакара є те, що він призначений для регулювання швидкості витікання рідини з пунктованої порожнини, а також для пункції черевної, грудної порожнини, кіст та абсцесів. В основу корисної моделі поставлена задача створення троакара для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності, шляхом конструктивних змін самого троакара забезпечити постійне вимірювання і контролювання тиску в черевній порожнині та при виникненні ознак, вчасно почати профілактику компартмент синдрому. Поставлена задача вирішується тим, що троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності, що складається із гільзи з каналом усередині, штуцера з каналом усередині і вентиля, розміщених на гільзі, згідно з корисною моделлю, додатково оснащений закривною кришкою і вушком для фіксації останнього до шкіри, які розміщені зі сторони штуцера з каналом і вентилем. На кресленні показано троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності. Троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії складається з гільзи з каналом усередині 1, на якій розміщено штуцер з каналом усередині і вентилем 2, закривної кришки 3 і вушка 4 для фіксації останнього до шкіри. Троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності використовують наступним чином. Після обробки операційного поля розчином антисептику й місцевої анестезії вводимо голку Вереша. Зі швидкістю 1 літр в хвилину вуглекислий газ вводимо через голку Вереша до максимального тиску 12 мм рт. ст. Там же вводимо перший 5 мм троакар, який використовуємо для введення 5 мм лапароскопа. Після проведення операції з метою контролю тиску в черевній порожнині в післяопераційному періоді на місці 5 мм троакара вводимо троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії, при цьому попередньо знімаємо закривну кришку 3 з гільзи з каналом в середині 1. Штуцер з каналом усередині і вентилем 2 під'єднують до рідинного манометра для вимірювання тиску в черевній порожнині, попередньо фіксуючи троакар до шкіри за вушко 4. На 3 чи 4 добу троакар видаляють при відсутності ознак компартмент синдрому. Корисна модель забезпечує точне вимірювання тиску в черевній порожнині, а також можливість проведення запланованої повторної лапароскопії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Троакар для вимірювання тиску в черевній порожнині та програмованої лапароскопії при гострій кишковій непрохідності, що складається із гільзи з каналом усередині, штуцера з каналом усередині і вентиля, розміщених на гільзі, який відрізняється тим, що додатково оснащений закривною кришкою і вушком для фіксації останнього до шкіри, які розміщені зі сторони штуцера з каналом і вентилем. 1 UA 71244 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
