Напрямний пристрій для осциляційної пилки

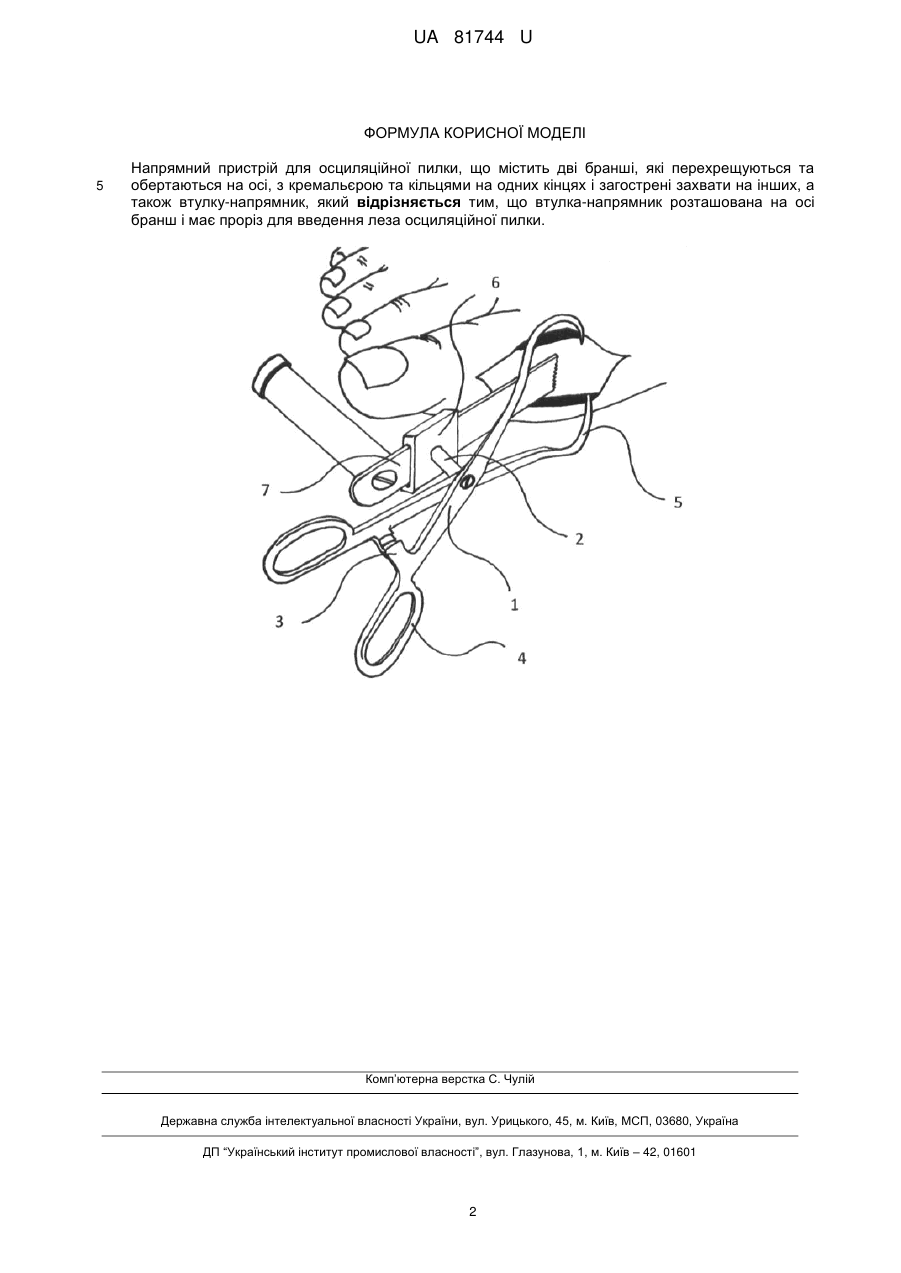

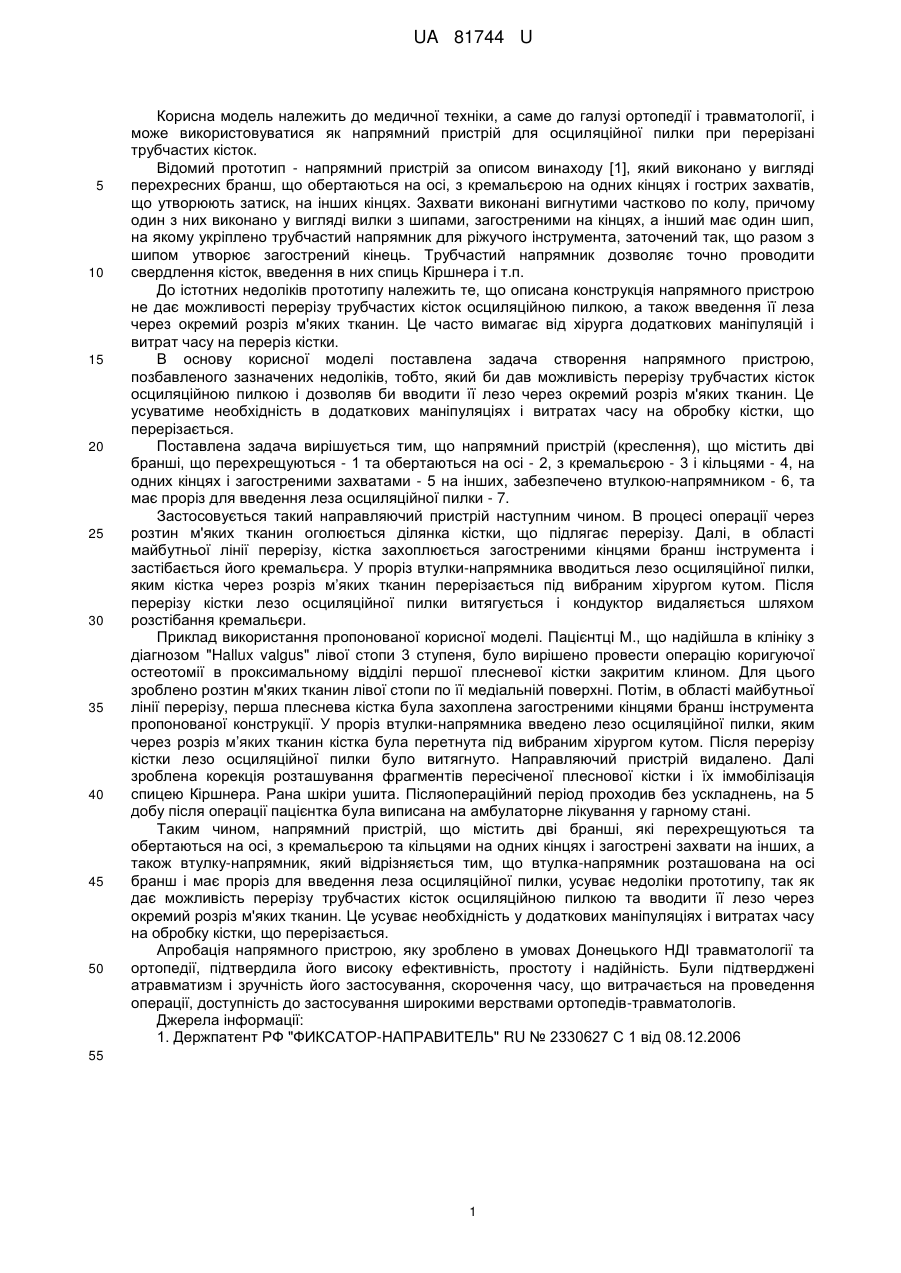

Реферат: Напрямний пристрій для осциляційної пилки містить дві бранші, які перехрещуються та обертаються на осі, з кремальєрою та кільцями на одних кінцях і загострені захвати на інших, а також втулку-напрямник, причому втулка-напрямник розташована на осі бранш і має проріз для введення леза осциляційної пилки. UA 81744 U (54) НАПРЯМНИЙ ПРИСТРІЙ ДЛЯ ОСЦИЛЯЦІЙНОЇ ПИЛКИ UA 81744 U UA 81744 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медичної техніки, а саме до галузі ортопедії і травматології, і може використовуватися як напрямний пристрій для осциляційної пилки при перерізані трубчастих кісток. Відомий прототип - напрямний пристрій за описом винаходу [1], який виконано у вигляді перехресних бранш, що обертаються на осі, з кремальєрою на одних кінцях і гострих захватів, що утворюють затиск, на інших кінцях. Захвати виконані вигнутими частково по колу, причому один з них виконано у вигляді вилки з шипами, загостреними на кінцях, а інший має один шип, на якому укріплено трубчастий напрямник для ріжучого інструмента, заточений так, що разом з шипом утворює загострений кінець. Трубчастий напрямник дозволяє точно проводити свердлення кісток, введення в них спиць Кіршнера і т.п. До істотних недоліків прототипу належить те, що описана конструкція напрямного пристрою не дає можливості перерізу трубчастих кісток осциляційною пилкою, а також введення її леза через окремий розріз м'яких тканин. Це часто вимагає від хірурга додаткових маніпуляцій і витрат часу на переріз кістки. В основу корисної моделі поставлена задача створення напрямного пристрою, позбавленого зазначених недоліків, тобто, який би дав можливість перерізу трубчастих кісток осциляційною пилкою і дозволяв би вводити її лезо через окремий розріз м'яких тканин. Це усуватиме необхідність в додаткових маніпуляціях і витратах часу на обробку кістки, що перерізається. Поставлена задача вирішується тим, що напрямний пристрій (креслення), що містить дві бранші, що перехрещуються - 1 та обертаються на осі - 2, з кремальєрою - 3 і кільцями - 4, на одних кінцях і загостреними захватами - 5 на інших, забезпечено втулкою-напрямником - 6, та має проріз для введення леза осциляційної пилки - 7. Застосовується такий направляючий пристрій наступним чином. В процесі операції через розтин м'яких тканин оголюється ділянка кістки, що підлягає перерізу. Далі, в області майбутньої лінії перерізу, кістка захоплюється загостреними кінцями бранш інструмента і застібається його кремальєра. У проріз втулки-напрямника вводиться лезо осциляційної пилки, яким кістка через розріз м’яких тканин перерізається під вибраним хірургом кутом. Після перерізу кістки лезо осциляційної пилки витягується і кондуктор видаляється шляхом розстібання кремальєри. Приклад використання пропонованої корисної моделі. Пацієнтці М., що надійшла в клініку з діагнозом "Hallux valgus" лівої стопи 3 ступеня, було вирішено провести операцію коригуючої остеотомії в проксимальному відділі першої плесневої кістки закритим клином. Для цього зроблено розтин м'яких тканин лівої стопи по її медіальній поверхні. Потім, в області майбутньої лінії перерізу, перша плеснева кістка була захоплена загостреними кінцями бранш інструмента пропонованої конструкції. У проріз втулки-напрямника введено лезо осциляційної пилки, яким через розріз м’яких тканин кістка була перетнута під вибраним хірургом кутом. Після перерізу кістки лезо осциляційної пилки було витягнуто. Направляючий пристрій видалено. Далі зроблена корекція розташування фрагментів пересіченої плеснової кістки і їх іммобілізація спицею Кіршнера. Рана шкіри ушита. Післяопераційний період проходив без ускладнень, на 5 добу після операції пацієнтка була виписана на амбулаторне лікування у гарному стані. Таким чином, напрямний пристрій, що містить дві бранші, які перехрещуються та обертаються на осі, з кремальєрою та кільцями на одних кінцях і загострені захвати на інших, а також втулку-напрямник, який відрізняється тим, що втулка-напрямник розташована на осі бранш і має проріз для введення леза осциляційної пилки, усуває недоліки прототипу, так як дає можливість перерізу трубчастих кісток осциляційною пилкою та вводити її лезо через окремий розріз м'яких тканин. Це усуває необхідність у додаткових маніпуляціях і витратах часу на обробку кістки, що перерізається. Апробація напрямного пристрою, яку зроблено в умовах Донецького НДІ травматології та ортопедії, підтвердила його високу ефективність, простоту і надійність. Були підтверджені атравматизм і зручність його застосування, скорочення часу, що витрачається на проведення операції, доступність до застосування широкими верствами ортопедів-травматологів. Джерела інформації: 1. Держпатент РФ "ФИКСАТОР-НАПРАВИТЕЛЬ" RU № 2330627 С 1 від 08.12.2006 55 1 UA 81744 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Напрямний пристрій для осциляційної пилки, що містить дві бранші, які перехрещуються та обертаються на осі, з кремальєрою та кільцями на одних кінцях і загострені захвати на інших, а також втулку-напрямник, який відрізняється тим, що втулка-напрямник розташована на осі бранш і має проріз для введення леза осциляційної пилки. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
