Індуктивний датчик

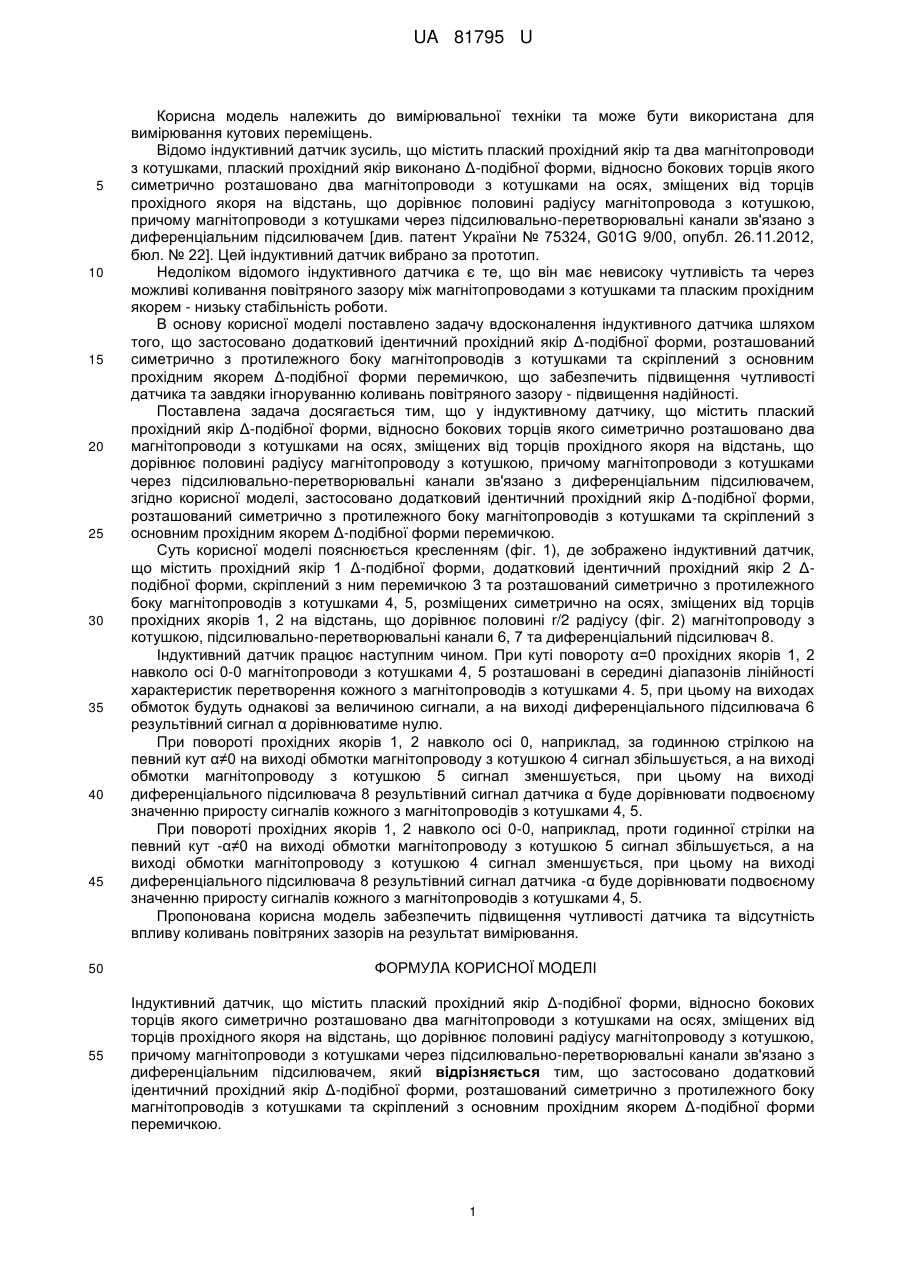

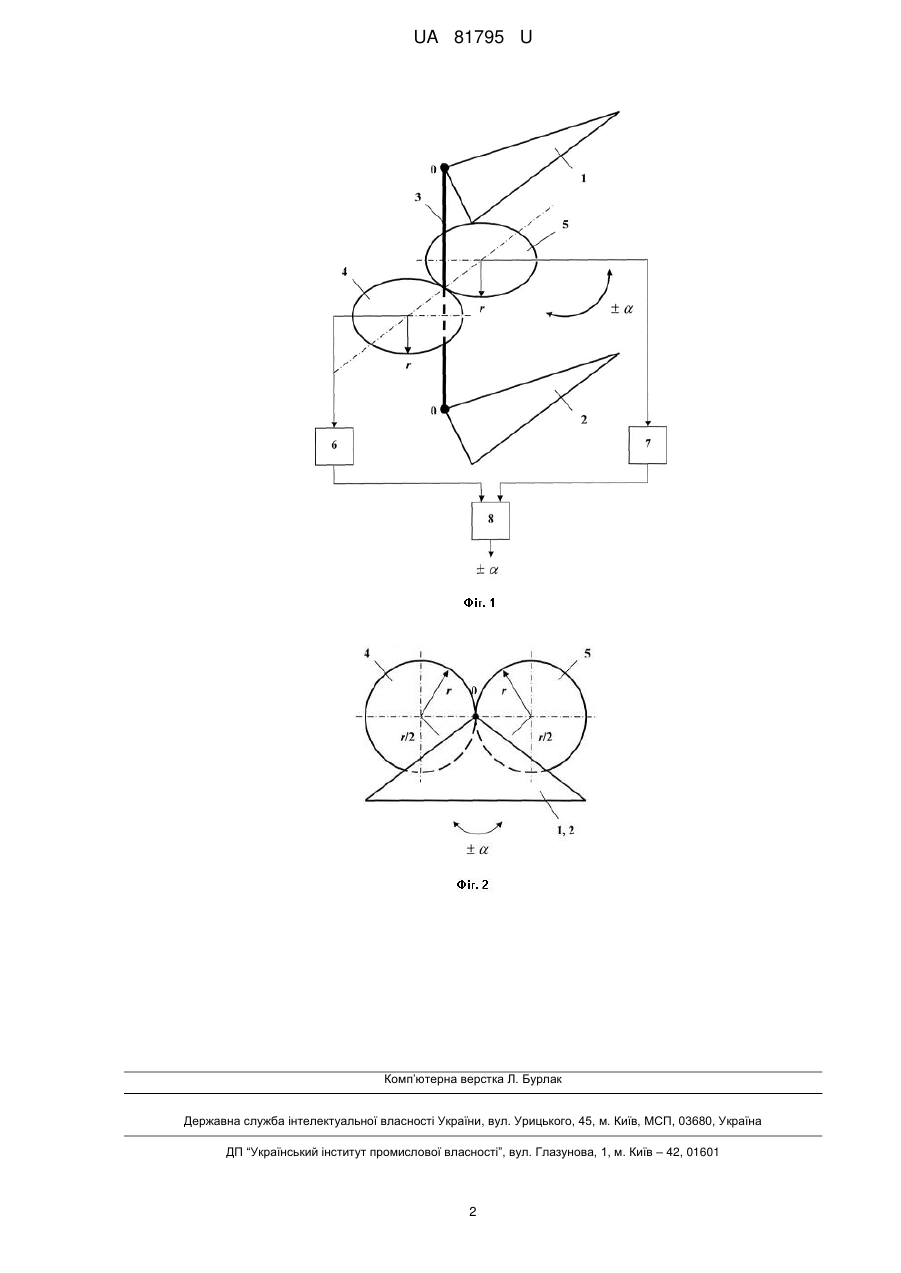

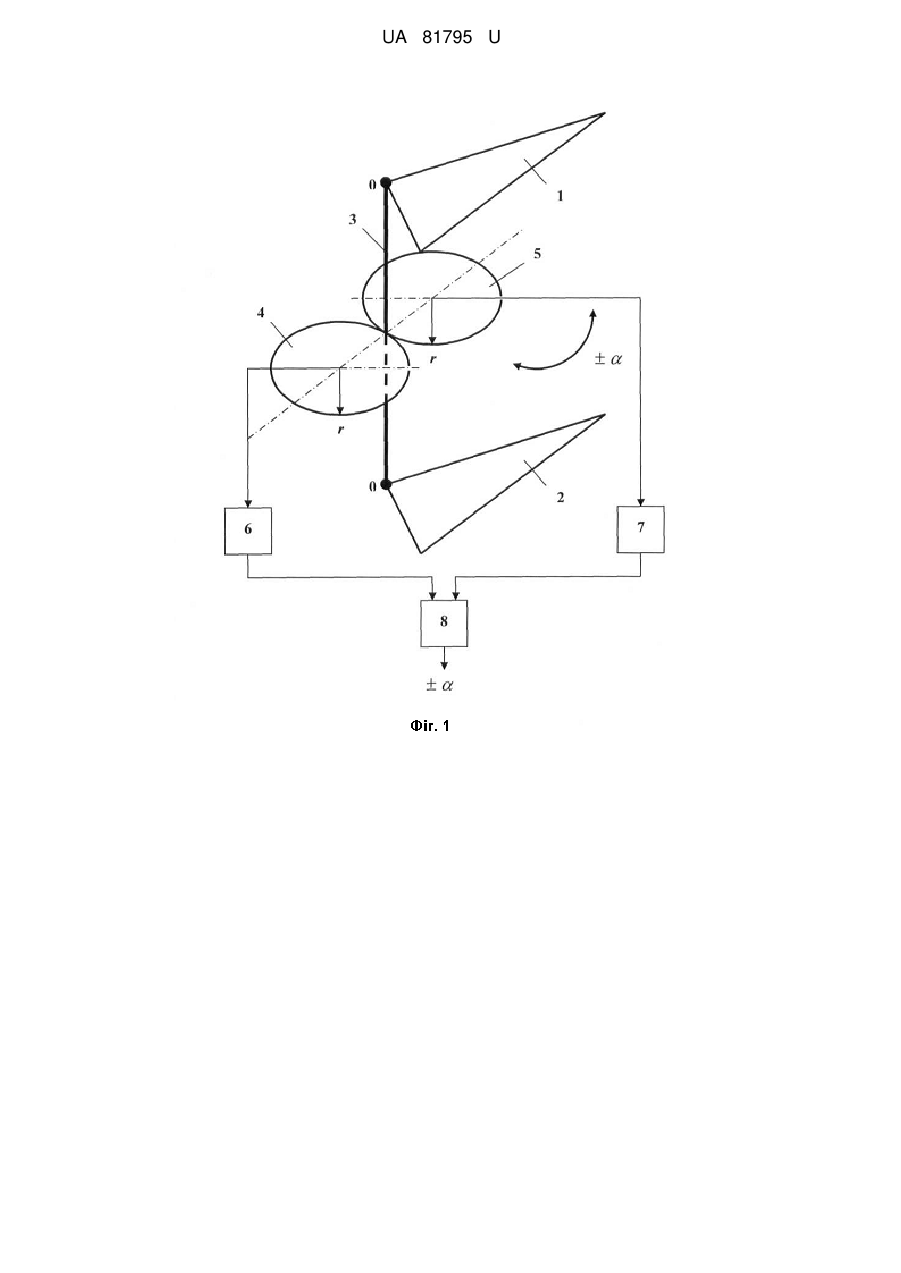

Реферат: UA 81795 U UA 81795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо індуктивний датчик зусиль, що містить плаский прохідний якір та два магнітопроводи з котушками, плаский прохідний якір виконано Δ-подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіусу магнітопровода з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з диференціальним підсилювачем [див. патент України № 75324, G01G 9/00, опубл. 26.11.2012, бюл. № 22]. Цей індуктивний датчик вибрано за прототип. Недоліком відомого індуктивного датчика є те, що він має невисоку чутливість та через можливі коливання повітряного зазору між магнітопроводами з котушками та пласким прохідним якорем - низьку стабільність роботи. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, що застосовано додатковий ідентичний прохідний якір Δ-подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем Δ-подібної форми перемичкою, що забезпечить підвищення чутливості датчика та завдяки ігноруванню коливань повітряного зазору - підвищення надійності. Поставлена задача досягається тим, що у індуктивному датчику, що містить плаский прохідний якір Δ-подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з диференціальним підсилювачем, згідно корисної моделі, застосовано додатковий ідентичний прохідний якір Δ-подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем Δ-подібної форми перемичкою. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено індуктивний датчик, що містить прохідний якір 1 Δ-подібної форми, додатковий ідентичний прохідний якір 2 Δподібної форми, скріплений з ним перемичкою 3 та розташований симетрично з протилежного боку магнітопроводів з котушками 4, 5, розміщених симетрично на осях, зміщених від торців прохідних якорів 1, 2 на відстань, що дорівнює половині r/2 радіусу (фіг. 2) магнітопроводу з котушкою, підсилювально-перетворювальні канали 6, 7 та диференціальний підсилювач 8. Індуктивний датчик працює наступним чином. При куті повороту α=0 прохідних якорів 1, 2 навколо осі 0-0 магнітопроводи з котушками 4, 5 розташовані в середині діапазонів лінійності характеристик перетворення кожного з магнітопроводів з котушками 4. 5, при цьому на виходах обмоток будуть однакові за величиною сигнали, а на виході диференціального підсилювача 6 результівний сигнал α дорівнюватиме нулю. При повороті прохідних якорів 1, 2 навколо осі 0, наприклад, за годинною стрілкою на певний кут α≠0 на виході обмотки магнітопроводу з котушкою 4 сигнал збільшується, а на виході обмотки магнітопроводу з котушкою 5 сигнал зменшується, при цьому на виході диференціального підсилювача 8 результівний сигнал датчика α буде дорівнювати подвоєному значенню приросту сигналів кожного з магнітопроводів з котушками 4, 5. При повороті прохідних якорів 1, 2 навколо осі 0-0, наприклад, проти годинної стрілки на певний кут -α≠0 на виході обмотки магнітопроводу з котушкою 5 сигнал збільшується, а на виході обмотки магнітопроводу з котушкою 4 сигнал зменшується, при цьому на виході диференціального підсилювача 8 результівний сигнал датчика -α буде дорівнювати подвоєному значенню приросту сигналів кожного з магнітопроводів з котушками 4, 5. Пропонована корисна модель забезпечить підвищення чутливості датчика та відсутність впливу коливань повітряних зазорів на результат вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Індуктивний датчик, що містить плаский прохідний якір Δ-подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з диференціальним підсилювачем, який відрізняється тим, що застосовано додатковий ідентичний прохідний якір Δ-подібної форми, розташований симетрично з протилежного боку магнітопроводів з котушками та скріплений з основним прохідним якорем Δ-подібної форми перемичкою. 1 UA 81795 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
