Індуктивний датчик

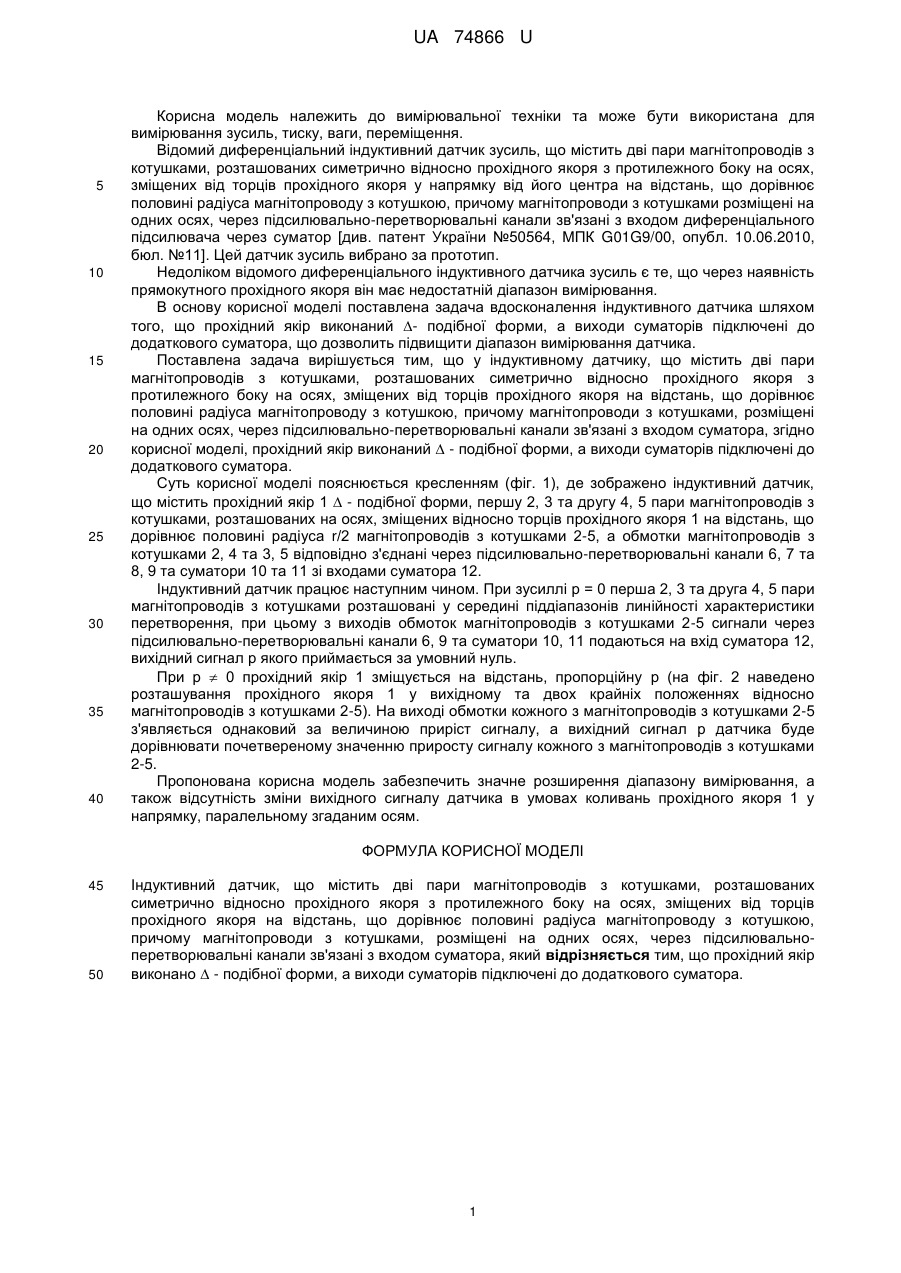

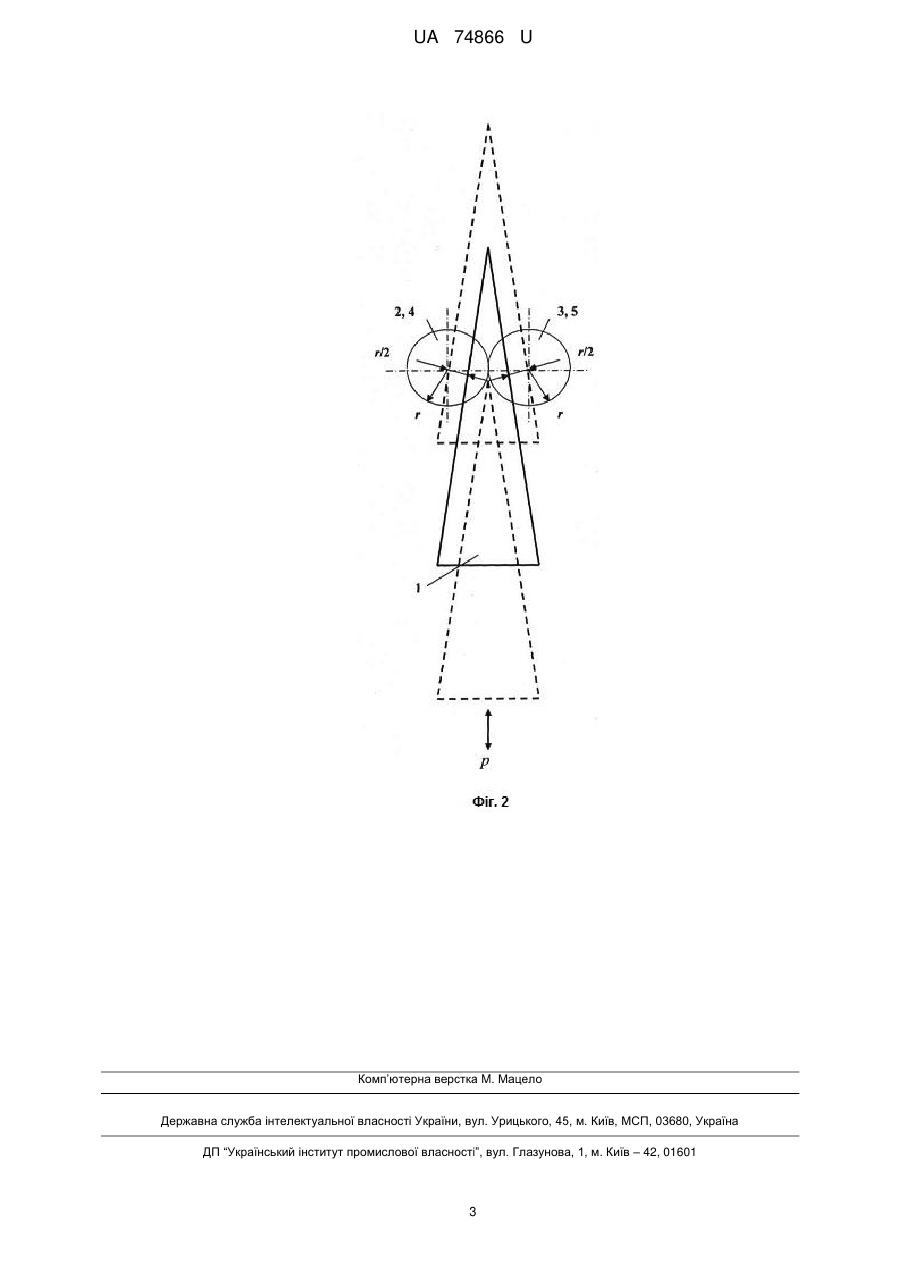

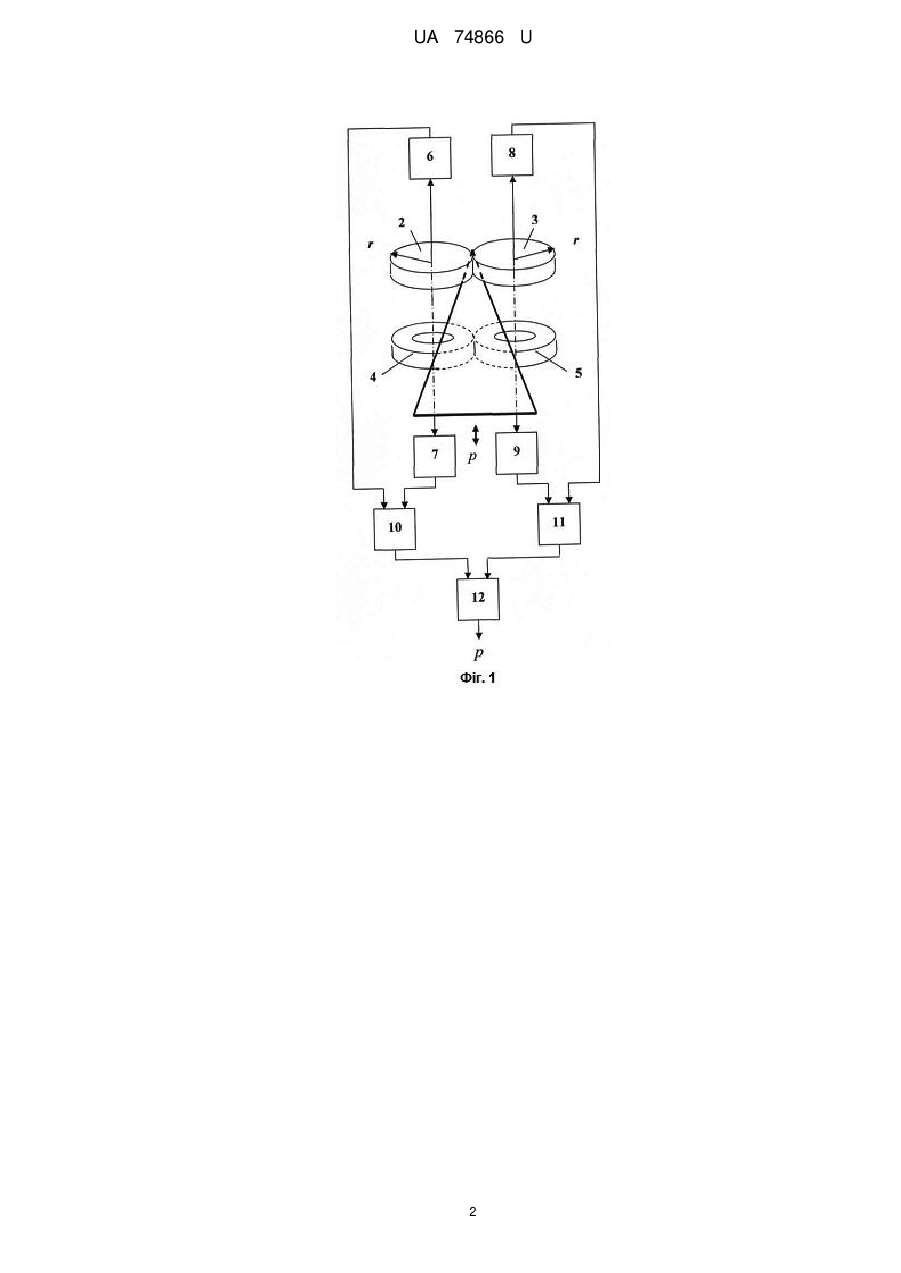

Реферат: UA 74866 U UA 74866 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомий диференціальний індуктивний датчик зусиль, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря у напрямку від його центра на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом диференціального підсилювача через суматор [див. патент України №50564, МПК G01G9/00, опубл. 10.06.2010, бюл. №11]. Цей датчик зусиль вибрано за прототип. Недоліком відомого диференціального індуктивного датчика зусиль є те, що через наявність прямокутного прохідного якоря він має недостатній діапазон вимірювання. В основу корисної моделі поставлена задача вдосконалення індуктивного датчика шляхом того, що прохідний якір виконаний - подібної форми, а виходи суматорів підключені до додаткового суматора, що дозволить підвищити діапазон вимірювання датчика. Поставлена задача вирішується тим, що у індуктивному датчику, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом суматора, згідно корисної моделі, прохідний якір виконаний  - подібної форми, а виходи суматорів підключені до додаткового суматора. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено індуктивний датчик, що містить прохідний якір 1  - подібної форми, першу 2, 3 та другу 4, 5 пари магнітопроводів з котушками, розташованих на осях, зміщених відносно торців прохідного якоря 1 на відстань, що дорівнює половині радіуса r/2 магнітопроводів з котушками 2-5, а обмотки магнітопроводів з котушками 2, 4 та 3, 5 відповідно з'єднані через підсилювально-перетворювальні канали 6, 7 та 8, 9 та суматори 10 та 11 зі входами суматора 12. Індуктивний датчик працює наступним чином. При зусиллі р = 0 перша 2, 3 та друга 4, 5 пари магнітопроводів з котушками розташовані у середині піддіапазонів линійності характеристики перетворення, при цьому з виходів обмоток магнітопроводів з котушками 2-5 сигнали через підсилювально-перетворювальні канали 6, 9 та суматори 10, 11 подаються на вхід суматора 12, вихідний сигнал р якого приймається за умовний нуль. При р  0 прохідний якір 1 зміщується на відстань, пропорційну р (на фіг. 2 наведено розташування прохідного якоря 1 у вихідному та двох крайніх положеннях відносно магнітопроводів з котушками 2-5). На виході обмотки кожного з магнітопроводів з котушками 2-5 з'являється однаковий за величиною приріст сигналу, а вихідний сигнал р датчика буде дорівнювати почетвереному значенню приросту сигналу кожного з магнітопроводів з котушками 2-5. Пропонована корисна модель забезпечить значне розширення діапазону вимірювання, а також відсутність зміни вихідного сигналу датчика в умовах коливань прохідного якоря 1 у напрямку, паралельному згаданим осям. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Індуктивний датчик, що містить дві пари магнітопроводів з котушками, розташованих симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювальноперетворювальні канали зв'язані з входом суматора, який відрізняється тим, що прохідний якір виконано  - подібної форми, а виходи суматорів підключені до додаткового суматора. 1 UA 74866 U 2 UA 74866 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
