Пристрій для лазерної обробки

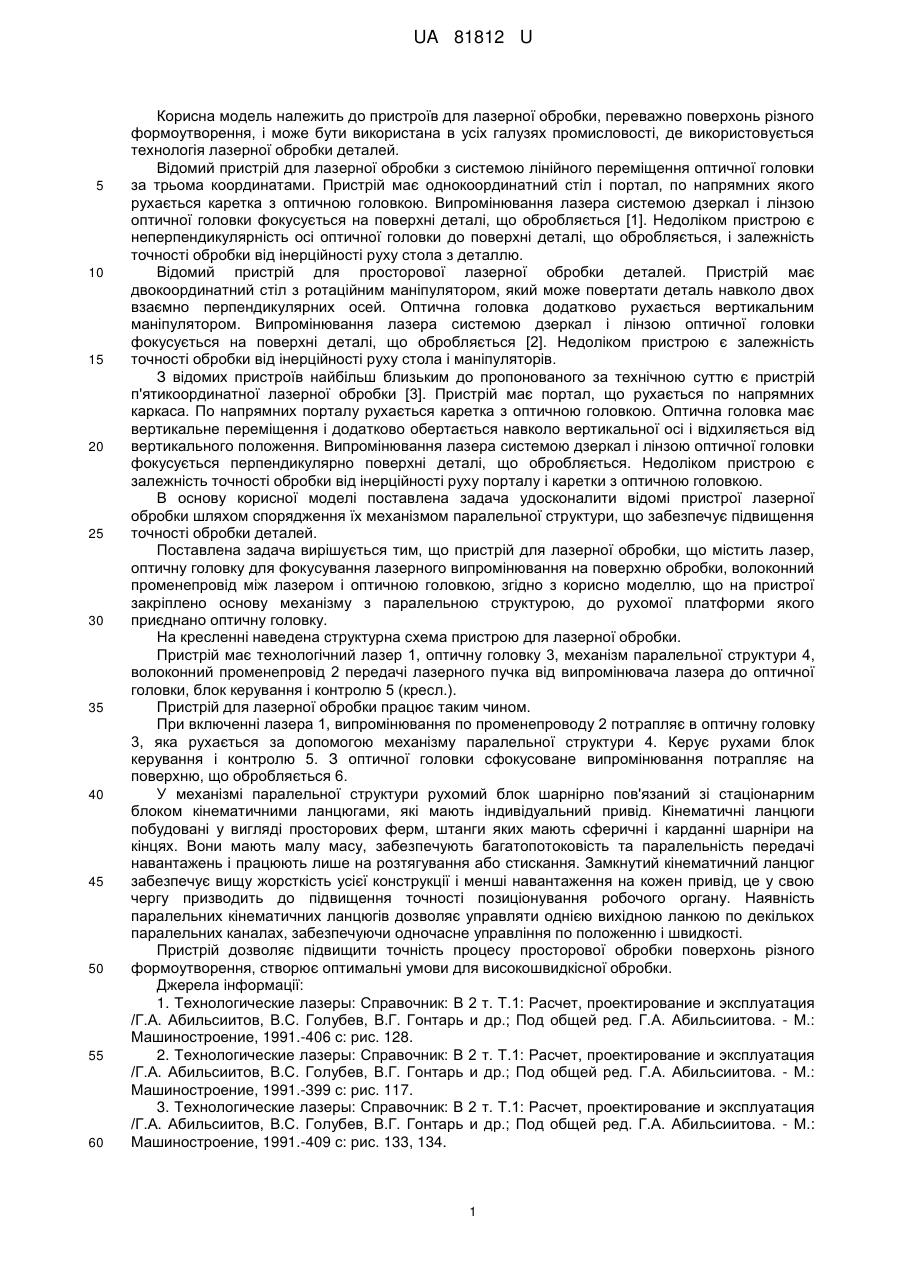

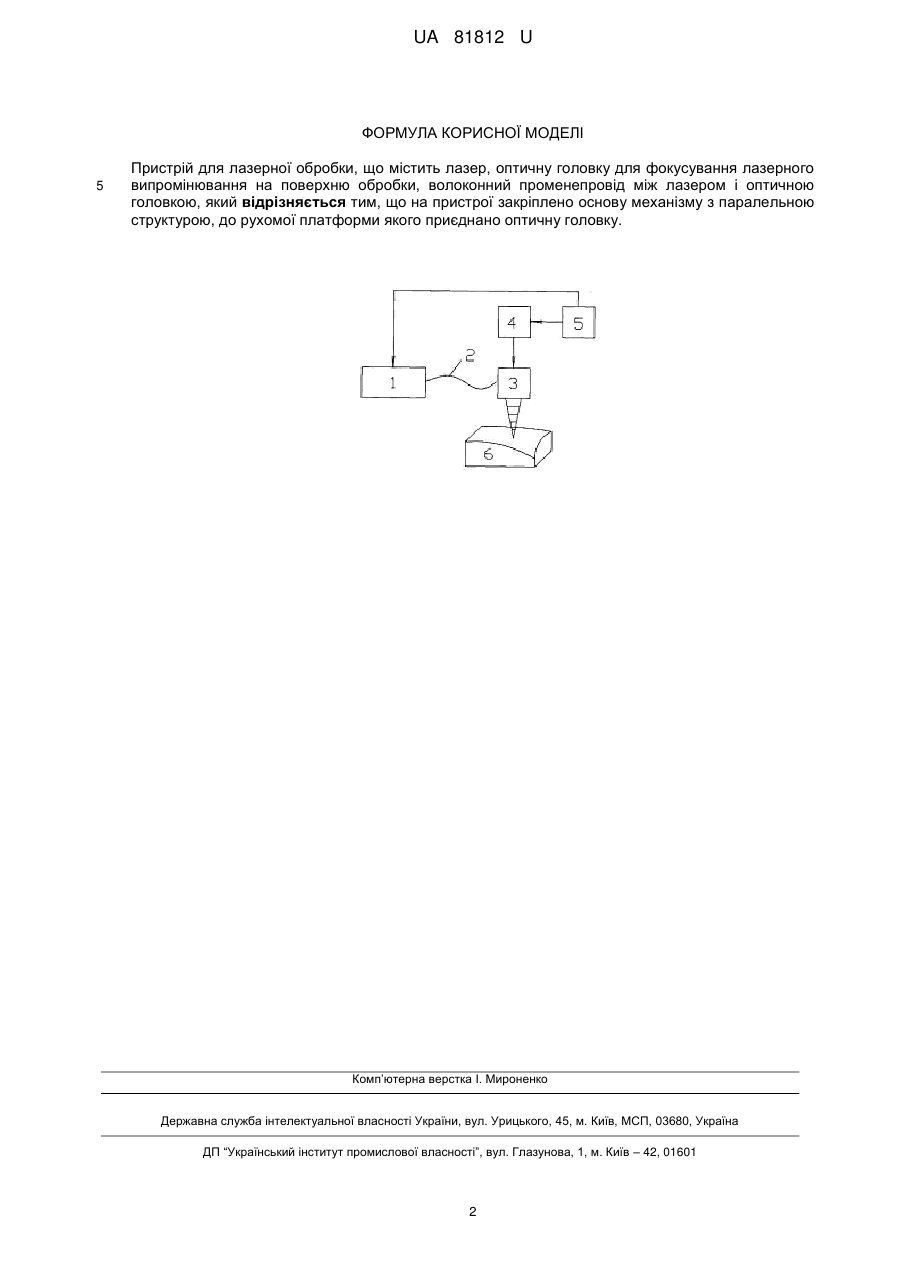

Реферат: UA 81812 U UA 81812 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для лазерної обробки, переважно поверхонь різного формоутворення, і може бути використана в усіх галузях промисловості, де використовується технологія лазерної обробки деталей. Відомий пристрій для лазерної обробки з системою лінійного переміщення оптичної головки за трьома координатами. Пристрій має однокоординатний стіл і портал, по напрямних якого рухається каретка з оптичною головкою. Випромінювання лазера системою дзеркал і лінзою оптичної головки фокусується на поверхні деталі, що обробляється [1]. Недоліком пристрою є неперпендикулярність осі оптичної головки до поверхні деталі, що обробляється, і залежність точності обробки від інерційності руху стола з деталлю. Відомий пристрій для просторової лазерної обробки деталей. Пристрій має двокоординатний стіл з ротаційним маніпулятором, який може повертати деталь навколо двох взаємно перпендикулярних осей. Оптична головка додатково рухається вертикальним маніпулятором. Випромінювання лазера системою дзеркал і лінзою оптичної головки фокусується на поверхні деталі, що обробляється [2]. Недоліком пристрою є залежність точності обробки від інерційності руху стола і маніпуляторів. З відомих пристроїв найбільш близьким до пропонованого за технічною суттю є пристрій п'ятикоординатної лазерної обробки [3]. Пристрій має портал, що рухається по напрямних каркаса. По напрямних порталу рухається каретка з оптичною головкою. Оптична головка має вертикальне переміщення і додатково обертається навколо вертикальної осі і відхиляється від вертикального положення. Випромінювання лазера системою дзеркал і лінзою оптичної головки фокусується перпендикулярно поверхні деталі, що обробляється. Недоліком пристрою є залежність точності обробки від інерційності руху порталу і каретки з оптичною головкою. В основу корисної моделі поставлена задача удосконалити відомі пристрої лазерної обробки шляхом спорядження їх механізмом паралельної структури, що забезпечує підвищення точності обробки деталей. Поставлена задача вирішується тим, що пристрій для лазерної обробки, що містить лазер, оптичну головку для фокусування лазерного випромінювання на поверхню обробки, волоконний променепровід між лазером і оптичною головкою, згідно з корисно моделлю, що на пристрої закріплено основу механізму з паралельною структурою, до рухомої платформи якого приєднано оптичну головку. На кресленні наведена структурна схема пристрою для лазерної обробки. Пристрій має технологічний лазер 1, оптичну головку 3, механізм паралельної структури 4, волоконний променепровід 2 передачі лазерного пучка від випромінювача лазера до оптичної головки, блок керування і контролю 5 (кресл.). Пристрій для лазерної обробки працює таким чином. При включенні лазера 1, випромінювання по променепроводу 2 потрапляє в оптичну головку 3, яка рухається за допомогою механізму паралельної структури 4. Керує рухами блок керування і контролю 5. З оптичної головки сфокусоване випромінювання потрапляє на поверхню, що обробляється 6. У механізмі паралельної структури рухомий блок шарнірно пов'язаний зі стаціонарним блоком кінематичними ланцюгами, які мають індивідуальний привід. Кінематичні ланцюги побудовані у вигляді просторових ферм, штанги яких мають сферичні і карданні шарніри на кінцях. Вони мають малу масу, забезпечують багатопотоковість та паралельність передачі навантажень і працюють лише на розтягування або стискання. Замкнутий кінематичний ланцюг забезпечує вищу жорсткість усієї конструкції і менші навантаження на кожен привід, це у свою чергу призводить до підвищення точності позиціонування робочого органу. Наявність паралельних кінематичних ланцюгів дозволяє управляти однією вихідною ланкою по декількох паралельних каналах, забезпечуючи одночасне управління по положенню і швидкості. Пристрій дозволяє підвищити точність процесу просторової обробки поверхонь різного формоутворення, створює оптимальні умови для високошвидкісної обробки. Джерела інформації: 1. Технологические лазеры: Справочник: В 2 т. T.1: Расчет, проектирование и эксплуатация /Г.А. Абильсиитов, В.С. Голубев, В.Г. Гонтарь и др.; Под общей ред. Г.А. Абильсиитова. - М.: Машиностроение, 1991.-406 с: рис. 128. 2. Технологические лазеры: Справочник: В 2 т. Т.1: Расчет, проектирование и эксплуатация /Г.А. Абильсиитов, В.С. Голубев, В.Г. Гонтарь и др.; Под общей ред. Г.А. Абильсиитова. - М.: Машиностроение, 1991.-399 с: рис. 117. 3. Технологические лазеры: Справочник: В 2 т. Т.1: Расчет, проектирование и эксплуатация /Г.А. Абильсиитов, В.С. Голубев, В.Г. Гонтарь и др.; Под общей ред. Г.А. Абильсиитова. - М.: Машиностроение, 1991.-409 с: рис. 133, 134. 1 UA 81812 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для лазерної обробки, що містить лазер, оптичну головку для фокусування лазерного випромінювання на поверхню обробки, волоконний променепровід між лазером і оптичною головкою, який відрізняється тим, що на пристрої закріплено основу механізму з паралельною структурою, до рухомої платформи якого приєднано оптичну головку. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
